Cabo Conector Fêmea M12 IFM EVF619 20m

Pré-visualizar: EVF619 IFM - Cabo Conector Fêmea M12 Indústria Alimentícia 20m Codificação L IP69K

EVF619 IFM - Cabo Conector Fêmea M12 Indústria Alimentícia 20m Codificação L IP69K

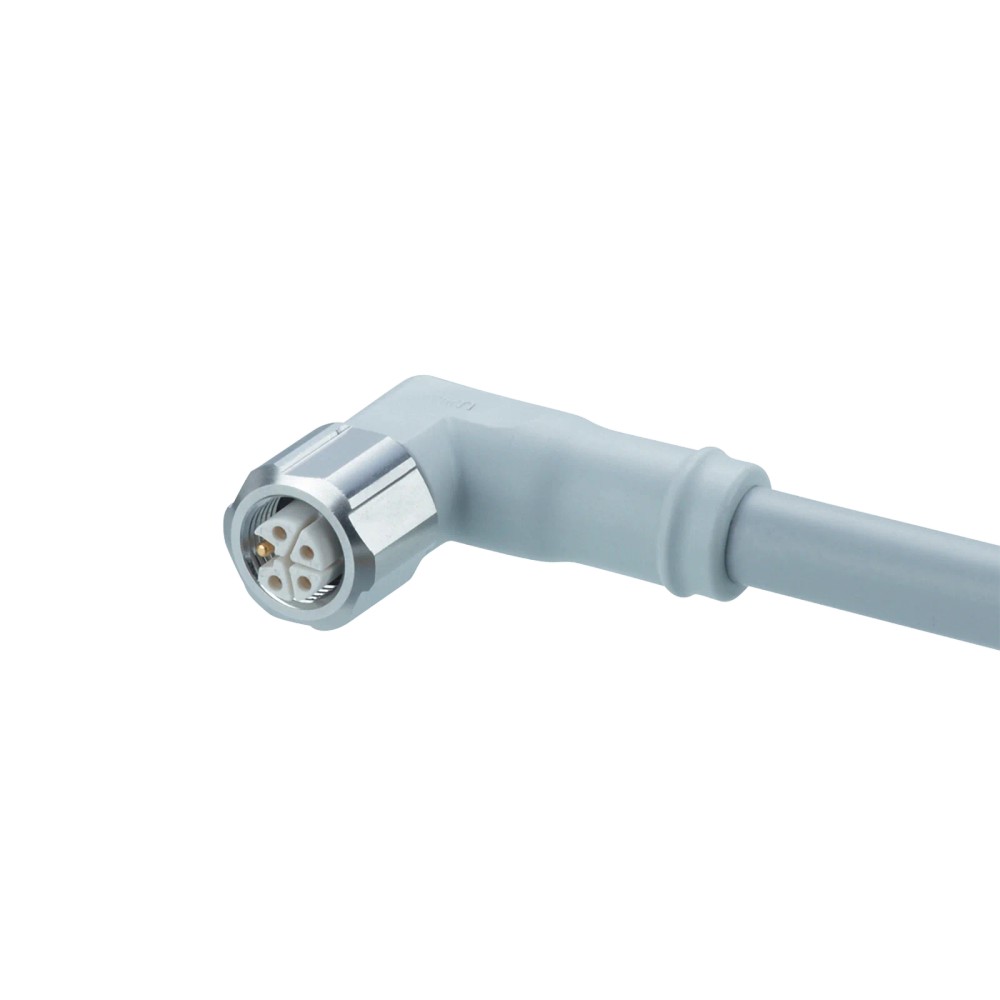

Imagem meramente ilustrativa

R$ 1.935,72

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVF619
EAN: 4021179332323
NCM do produto: 85444200

Destaques do Produto Tipo de Conector...mais

Fechar menu

Saiba mais sobre: "EVF619 IFM - Cabo Conector Fêmea M12 Indústria Alimentícia 20m Codificação L IP69K"

Destaques do Produto

Tipo de Conector

Fêmea M12

Codificação

Comprimento

20 m

Grau de Proteção

IP69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o EVF619 IFM - Cabo Conector Fêmea M12 Indústria Alimentícia 20m Codificação L

O EVF619 é um cabo de conexão industrial de 20 metros com conector fêmea M12 de codificação L, projetado para alimentação elétrica robusta. Ele é construído com materiais resistentes como MPPE e aço inoxidável 1.4404, sendo ideal para ambientes de processamento de alimentos e zonas sujeitas a limpeza rigorosa. Com certificação IP69K, suporta alta pressão e temperatura, garantindo operação confiável sem contaminação por silicone ou halogênio.

PRINCIPAIS ESPECIFICAÇÕES

SKU	EVF619
Marca	IFM
Comprimento	20 m
Codificação	L
Material da Porca	Aço Inoxidável (1.4404)
Proteção IP	IP65/IP67/IP69K
Tensão Máx.	63V DC
Corrente Máx.	16A

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Zonas úmidas na indústria alimentícia e de bebidas.
Equipamentos sujeitos a limpeza de alta pressão (IP69K).
Instalações que exigem resistência a halogênios e silicone.

⚠ Considere outro se precisa de:

Ambientes com exposição a produtos químicos incompatíveis com a jaqueta MPPE.
Conexão em portas M12 com codificações diferentes (A, B, D, S).
Aplicações que excedam o raio de flexão mínimo de 10 vezes o diâmetro do cabo.

APLICAÇÕES E USO

Indústria alimentícia e de bebidas com ciclos de lavagem frequentes.
Máquinas de envase e processamento que exigem alimentação 24V/63V DC.
Ambientes industriais com exigência de materiais resistentes à corrosão.

COMO ESCOLHER

Antes de comprar o EVF619 IFM - Cabo Conector Fêmea M12 Indústria Alimentícia 20m Codificação L, verifique estes pontos:

Quando escolher este cabo

Selecione o EVF619 para aplicações industriais que exigem alta resistência à lavagem e proteção contra entrada de líquidos (IP69K), especialmente quando o uso de materiais livres de silicone e halogênio é mandatório.

Quando buscar alternativas

Busque alternativas se o seu equipamento exigir uma codificação de conector diferente (ex: A, B ou D) ou se o comprimento de 20 metros for excessivo para a sua aplicação específica, onde cabos mais curtos reduziriam a perda de tensão.

ESPECIFICAÇÕES TÉCNICAS

Dados Elétricos
Tensão DC Máxima	63 V	Limite de operação elétrica
Corrente por Contato	16 A	Capacidade de carga
Classe de Proteção	III	Classificação de isolamento

Dados Mecânicos
Comprimento	20 m	Extensão do cabo
Material da Porca	1.4404 (Aço Inoxidável)	Resistência mecânica
Raio de Flexão	mín. 10 x diâmetro do cabo	Condição de instalação flexível
Grau de Proteção	IP65, IP67, IP69K	Proteção ambiental

COMPATIBILIDADE

Comunicação

• M12 L-coded devices

Conexões

Elétrica 5 pinos, codificação L

Processo M12 angular

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Zonas de alta pressão (washdown)	✓	Possui classificação IP69K e materiais resistentes a químicos.
Ambientes com exigência de materiais sem halogênio	✓	Construído em MPPE sem halogênio.
Dispositivos M12 com Codificação A	✗	Incompatibilidade mecânica; o padrão L não encaixa no A.

INSTALAÇÃO

Como instalar o EVF619 IFM - Cabo Conector Fêmea M12 Indústria Alimentícia 20m Codificação L

Verifique a compatibilidade do dispositivo receptor (socket M12 L-coded).
Limpe a superfície de acoplamento do conector para garantir a vedação.
Alinhe os pinos do conector fêmea com o soquete correspondente.
Insira o conector firmemente até sentir o encaixe.
Rosqueie a porca de aço inoxidável manualmente.
Utilize uma chave dinamométrica para aplicar torque entre 0,6 e 1,2 Nm.

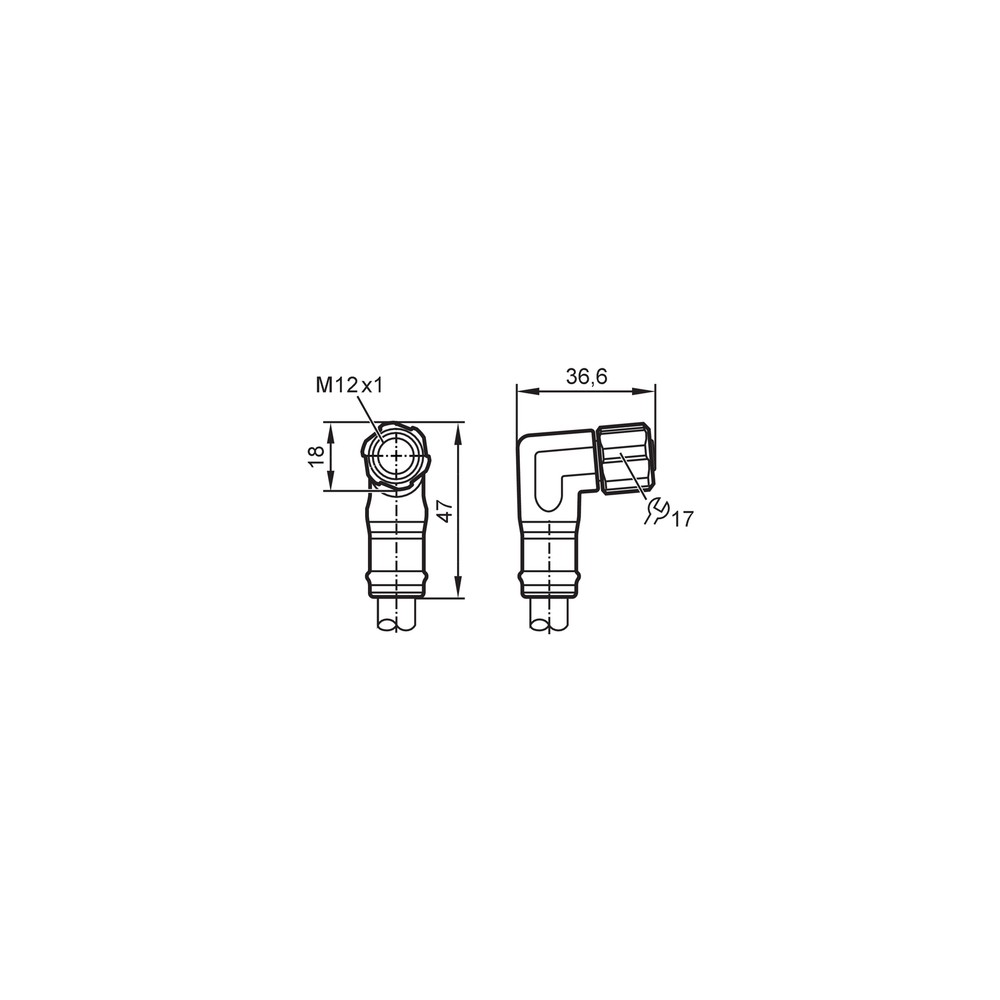

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Rachaduras no corpo do conector ou falha na vedação.	Torque excessivo ou uso de ferramenta inadequada no aperto.	Inspeção visual do corpo do conector e da vedação EPDM.
Corte ou falha interna nos condutores do cabo.	Esforço mecânico acima da especificação de raio de flexão.	Teste de continuidade com multímetro durante movimentação do cabo.
Corrosão aparente na porca ou degradação da jaqueta.	Contaminação ou oxidação por agentes químicos não compatíveis.	Verificação de compatibilidade química da jaqueta MPPE.
Entrada de umidade no conector.	Falha na vedação por instalação inadequada.	Inspeção interna do conector quanto a sinais de umidade ou oxidação.

DOCUMENTAÇÃO TÉCNICA

Datasheet Oficial EVF619 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o cabo EVF619 da IFM e para qual finalidade é indicado?

Este cabo é um componente de conexão elétrica industrial com conector fêmea M12, codificação L, desenvolvido especificamente para alimentação de dispositivos em ambientes sujeitos a lavagens e umidade excessiva.

O produto acompanha quais itens e com quais equipamentos é compatível?

Sim, ele é compatível com equipamentos industriais que utilizam padrão de conexão M12 de codificação L, frequentemente aplicados em automação de indústrias alimentícias e zonas de processamento úmido.

Posso utilizar este cabo em dispositivos com codificação A ou D?

Não, este modelo possui codificação L, sendo incompatível com soquetes de codificação A, B, D ou S. O uso de codificações diferentes impede o encaixe mecânico correto.

Este cabo serve para aplicações de alta tensão ou comunicação Ethernet?

Não, este cabo foi projetado para tensões de até 63V DC e correntes de até 16A, não sendo adequado para aplicações em redes de alta tensão industrial ou transmissão de dados de alta velocidade via Ethernet.

Quais sintomas indicam uma possível falha ou rompimento no cabo?

O sintoma geralmente envolve falhas intermitentes na alimentação elétrica ou perda de comunicação com o sensor/atuador. A causa provável é a oxidação nos contatos ou rompimento interno do cabo devido a esforço mecânico excessivo, devendo ser verificada a integridade do revestimento e o aperto da porca de aço inoxidável.

Como diagnosticar se o cabo está realmente com defeito?

A verificação deve ser feita através de um multímetro para testar a continuidade de cada condutor individualmente e o isolamento entre eles, garantindo que não haja curto-circuito interno.

Por que escolher este modelo em vez de um cabo M12 genérico mais barato?

Este produto é uma solução robusta e específica para ambientes laváveis (IP69K), oferecendo maior durabilidade mecânica e química do que cabos padrão de PVC, que se degradam rapidamente em contato com agentes de limpeza.

O cabo é vendido em kit ou é necessário comprar conectores separadamente?

Este cabo é fornecido como uma unidade única e pronta para instalação, não existindo a opção de compra em kit de múltiplas peças no catálogo padrão.

Quais cuidados devo ter ao instalar este cabo em máquinas?

A instalação exige apenas o alinhamento correto dos pinos e o aperto manual do conector M12. Utilize uma chave dinamométrica para assegurar o torque especificado de 0,6 a 1,2 Nm, evitando danos à vedação EPDM.

Quais são as certificações e a procedência deste cabo?

O produto possui certificação CE, cULus e UKCA, garantindo conformidade com padrões internacionais de segurança industrial.

GLOSSÁRIO TÉCNICO

IP69K

Grau de proteção que assegura resistência total à entrada de poeira e proteção contra jatos de água de alta pressão e alta temperatura. (Ref.: DIN 40050-9)

Codificação L

Padrão de codificação do conector M12 que evita inserções incorretas e é otimizado para aplicações de potência DC. (Ref.: IEC 61076-2-111)

MPPE

Polifenileno Éter Modificado, material termoplástico livre de halogênio com alta resistência térmica e química. (Ref.: Ficha Técnica)

1.4404

Aço inoxidável austenítico (tipo 316L) com excelente resistência à corrosão, ideal para ambientes higiênicos. (Ref.: DIN EN 10088)

Livre de Halogênio

Característica do cabo que garante a não liberação de gases tóxicos ou corrosivos em caso de combustão. (Ref.: Norma Industrial)
