Cabo de Conexão M12 IFM EVF618

Pré-visualizar: EVF618 IFM - Cabo de Conexão Fêmea M12 Indústria Alimentícia 10m, Codificação L, IP69K

EVF618 IFM - Cabo de Conexão Fêmea M12 Indústria Alimentícia 10m, Codificação L, IP69K

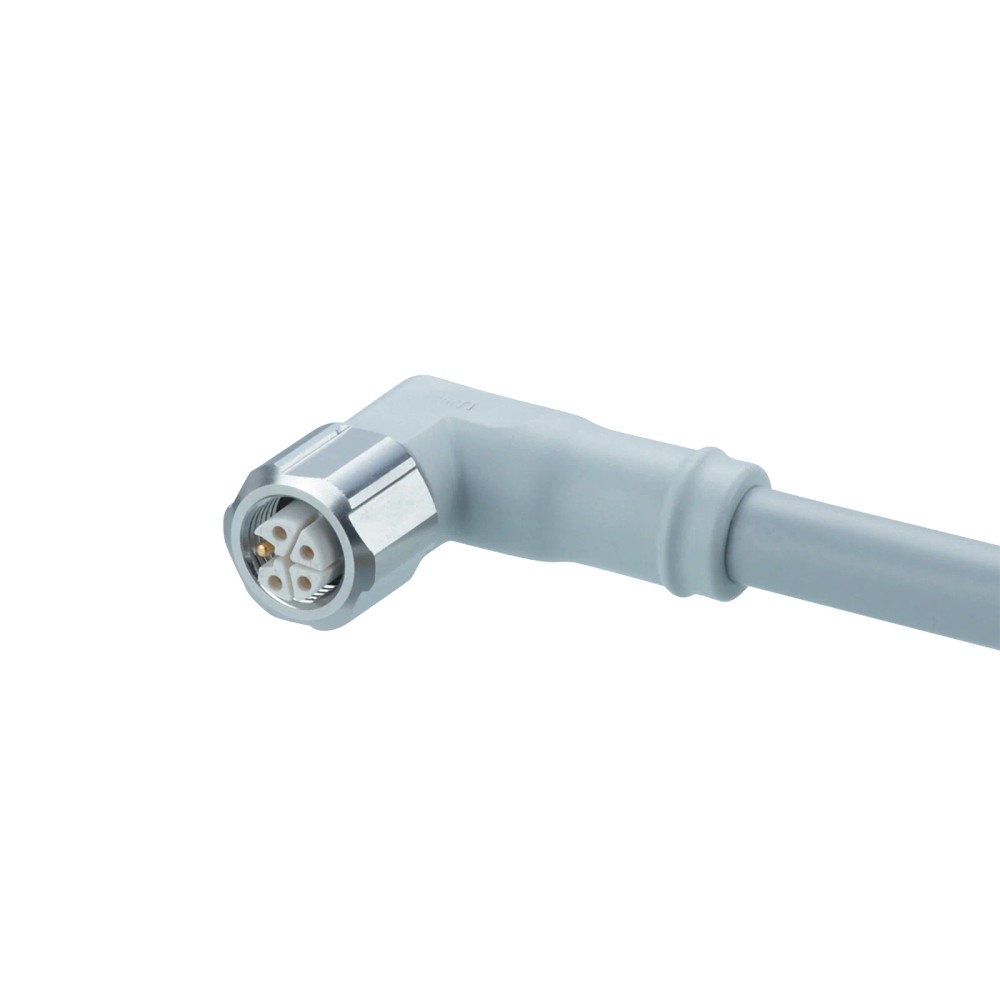

Imagem meramente ilustrativa

R$ 1.182,24

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVF618
EAN: 4021179332316
NCM do produto: 85444200

Destaques do Produto Comprimento 10 m...mais

Fechar menu

Saiba mais sobre: "EVF618 IFM - Cabo de Conexão Fêmea M12 Indústria Alimentícia 10m, Codificação L, IP69K"

Destaques do Produto

Comprimento

10 m

Tipo de conector

M12 Fêmea

Codificação

Corrente nominal

16 A

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o EVF618 IFM - Cabo de Conexão Fêmea M12 Indústria Alimentícia 10m, Codificação L, IP69K

O EVF618 é um cabo de conexão industrial de 10 metros, equipado com conector fêmea M12 de codificação L. Desenvolvido para transporte de energia, é ideal para a indústria alimentícia e locais úmidos devido à sua alta resistência mecânica e estanqueidade. Suas principais características incluem proteção IP69K, materiais livres de silicone e halogênio, e contatos banhados a ouro para maior durabilidade.

PRINCIPAIS ESPECIFICAÇÕES

Marca	IFM
Modelo	EVF618
Comprimento	10 m
Corrente Máxima	16 A
Proteção	IP69K
Codificação	L
Material	MPPE
Temperatura	-25...100 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Indústria alimentícia (ambientes úmidos).
Sistemas de distribuição de energia que utilizam codificação L.
Instalações que exigem alto grau de proteção (IP69K).

⚠ Considere outro se precisa de:

Locais com temperatura ambiente acima de 100 °C (65 °C em certificação cULus).
Aplicações que demandam carga superior a 16A.
Ambientes com agentes químicos agressivos não compatíveis com material MPPE.

APLICAÇÕES E USO

Sistemas de automação industrial com exigências de higiene rigorosas.
Conexão de dispositivos de energia em áreas de lavagem (washdown).
Aplicações sujeitas a movimentação constante, suportando > 1 milhão de ciclos de curvatura.

COMO ESCOLHER

Antes de comprar o EVF618 IFM - Cabo de Conexão Fêmea M12 Indústria Alimentícia 10m, Codificação L, IP69K, verifique estes pontos:

Quando escolher o EVF618

Utilize quando necessitar de um cabo robusto de 10 metros para transmissão de energia (codificação L) em ambientes com limpeza frequente (IP69K).

Quando evitar este modelo

Evite se a aplicação exigir transmissão de dados de alta velocidade (bus), caso em que modelos com codificações de comunicação (como D ou X) seriam necessários.

ESPECIFICAÇÕES TÉCNICAS

Dados Mecânicos
Tipo de conexão	Fêmea M12, angular	Configuração física do terminal

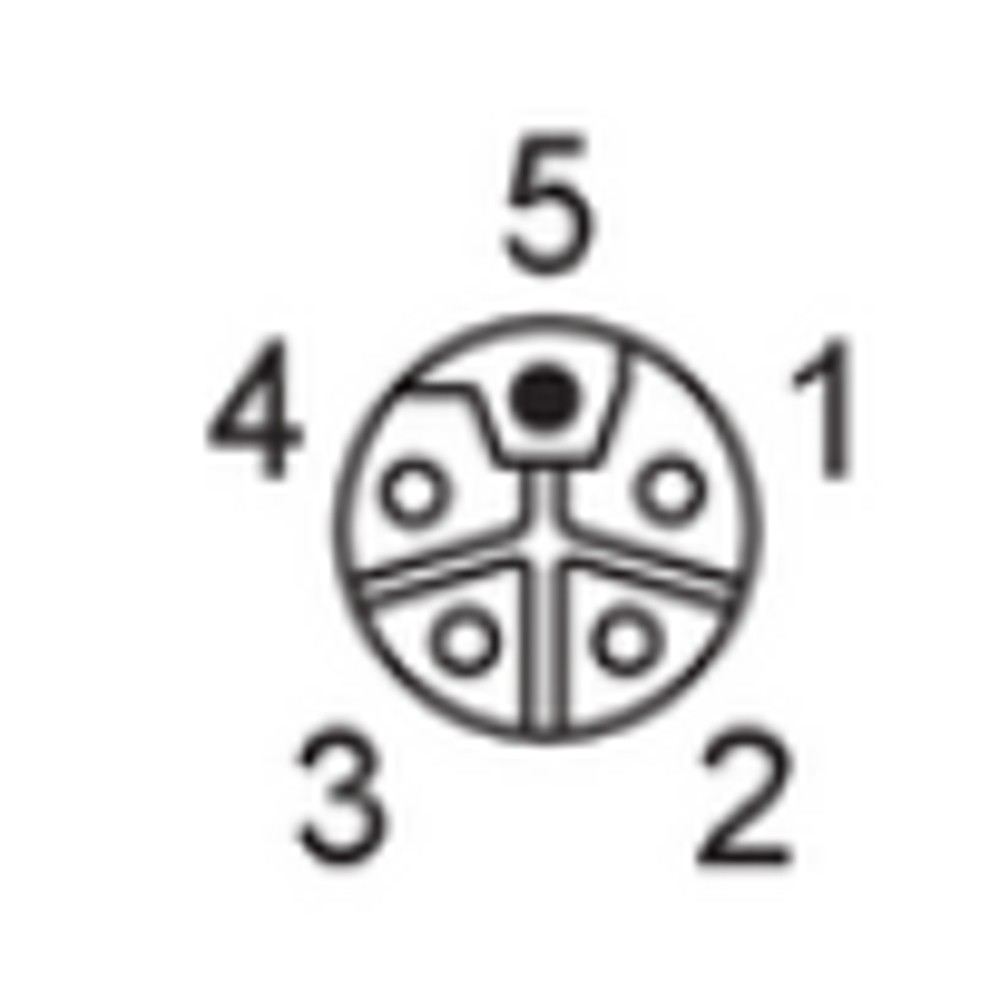

Codificação	L	Padrão de pinagem e transmissão de energia
Material da vedação	EPDM	Garante vedação contra agentes externos

Dados Elétricos
Tensão de operação	63 V DC	Limite de voltagem para operação segura
Capacidade de carga	16 A	Corrente máxima suportada

Condições Ambientais
Grau de proteção	IP65, IP67, IP69K	Resistência a líquidos e poeira em condições severas
Temperatura ambiente	-25...100 °C	Faixa de operação térmica

COMPATIBILIDADE

Comunicação

• Este cabo destina-se apenas à transmissão de potência (Codificação L), não sendo indicado para protocolos de comunicação de dados padrão.

Conexões

Elétrica 5 x 2,5 mm²

Processo Conector Fêmea M12

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambientes com alta pressão de água (lavagem)	✓	O grau de proteção IP69K garante resistência total à entrada de água nessas condições.
Redes de dados Profibus ou Ethernet	✗	A codificação L é exclusiva para energia; não possui par trançado blindado para comunicação de alta velocidade.

INSTALAÇÃO

Como instalar o EVF618 IFM - Cabo de Conexão Fêmea M12 Indústria Alimentícia 10m, Codificação L, IP69K

Verifique a integridade do cabo e do conector fêmea.
Posicione o cabo evitando tensões mecânicas excessivas.
Conecte o terminal M12 ao equipamento correspondente.
Rosqueie o bloqueio manualmente até o contato inicial.
Utilize ferramenta dinamométrica para aplicar torque entre 0,6 e 1,2 Nm.
Certifique-se de que a vedação EPDM esteja corretamente assentada.

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Umidade dentro do conector ou intermitência de sinal.	Torque insuficiente ou excessivo no aperto da rosca.	Verifique se o aperto está entre 0,6 e 1,2 Nm.
Danos internos nos fios de cobre ou ruptura do isolamento.	Raio de curvatura menor que 10x o diâmetro do cabo.	Inspecione visualmente o ponto de dobra e verifique a continuidade dos fios.
Deformação do revestimento ou endurecimento do isolamento.	Exposição a temperaturas acima do limite nominal (100 °C).	Avalie a temperatura do ambiente operacional comparada ao datasheet.
Aquecimento excessivo do cabo ou falha na isolação.	Sobrecarga de corrente (acima de 16 A).	Meça a corrente total do circuito e compare com a carga nominal.

DOCUMENTAÇÃO TÉCNICA

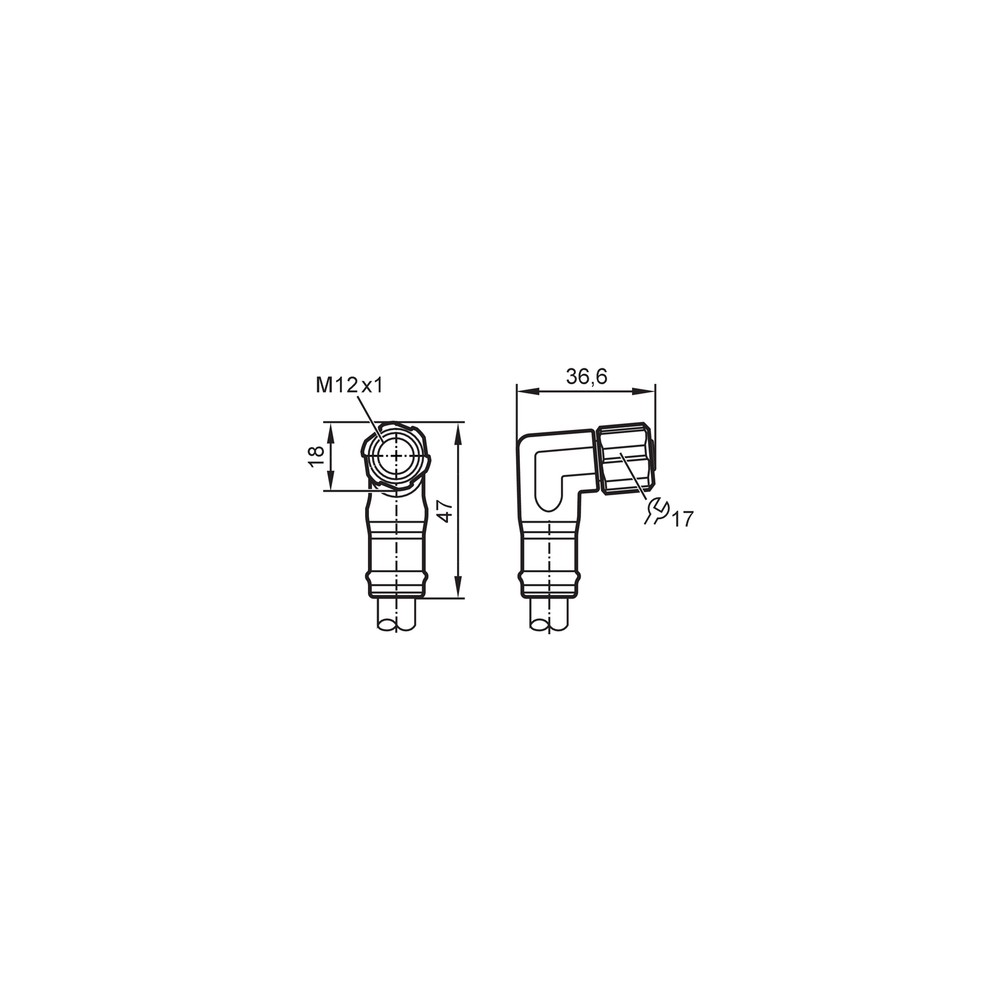

Datasheet Técnico EVF618 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o cabo EVF618 e qual sua função principal?

O EVF618 é um cabo de conexão com conector fêmea M12, projetado especificamente para aplicações de energia, com codificação L, em ambientes industriais, especialmente na indústria alimentícia.

O que acompanha o produto?

Ele acompanha 1 unidade do cabo de conexão com conector fêmea de 10 metros, pronto para instalação industrial.

Existem limitações de uso para este cabo?

Este cabo não é adequado para aplicações com tensões superiores a 63V DC ou correntes que excedam a capacidade de carga total de 16A.

O produto pode ser usado em qualquer temperatura?

Não é recomendado utilizar este cabo em ambientes com temperatura superior a 100 °C ou inferior a -25 °C, pois isso compromete a integridade do material MPPE.

O que fazer se o dispositivo apresentar falha de conexão?

A falha de conexão geralmente manifesta-se como perda de sinal ou interrupção de potência; verifique se o torque de aperto (0,6...1,2 Nm) foi respeitado.

Como identificar problemas de integridade no cabo?

Sintomas como aquecimento do conector ou intermitência podem indicar falha no isolamento; verifique o estado dos contatos banhados a ouro e a vedação EPDM quanto a danos físicos.

Devo escolher este cabo ou um padrão diferente?

O EVF618 possui codificação L, o que o diferencia de modelos codificados A, B ou D, sendo otimizado para maior transferência de energia e não para troca de dados padrão.

Posso comprar apenas uma unidade deste cabo?

Sim, este produto é parte do catálogo oficial da IFM e a aquisição pode ser feita por unidade, sem necessidade de cotações complexas.

Quais cuidados devo ter na instalação?

Certifique-se de que o raio de curvatura seja de, no mínimo, 10 vezes o diâmetro do cabo para garantir a longevidade, especialmente em aplicações flexíveis.

Quem é o responsável pelo faturamento deste produto?

A faturação é realizada diretamente pelo fornecedor, IFM ELECTRONIC LTDA, garantindo a procedência do item.

GLOSSÁRIO TÉCNICO

Codificação L

Padrão de conexão M12 otimizado para transmissão de energia em dispositivos de automação (Ref.: Dados elétricos).

IP69K

Grau de proteção contra entrada de poeira e alta pressão de água, essencial para higienização industrial (Ref.: Grau de proteção).

MPPE

Polifenileno éter modificado, material isolante livre de halogênio e silicone, ideal para ambientes críticos (Ref.: Dados mecânicos).

Torque de aperto

Faixa de força aplicada no bloqueio do conector para garantir estanqueidade (Ref.: 0,6...1,2 Nm).

Contatos banhados a ouro

Revestimento metálico para garantir condutividade superior e proteção contra corrosão (Ref.: Característica especial).
