Cabo de Conexão M12 IFM EVF611 - Indústria Alimentícia

Pré-visualizar: EVF611 IFM - Cabo de Conexão Fêmea M12 Indústria Alimentícia Codificação L 2m

EVF611 IFM - Cabo de Conexão Fêmea M12 Indústria Alimentícia Codificação L 2m

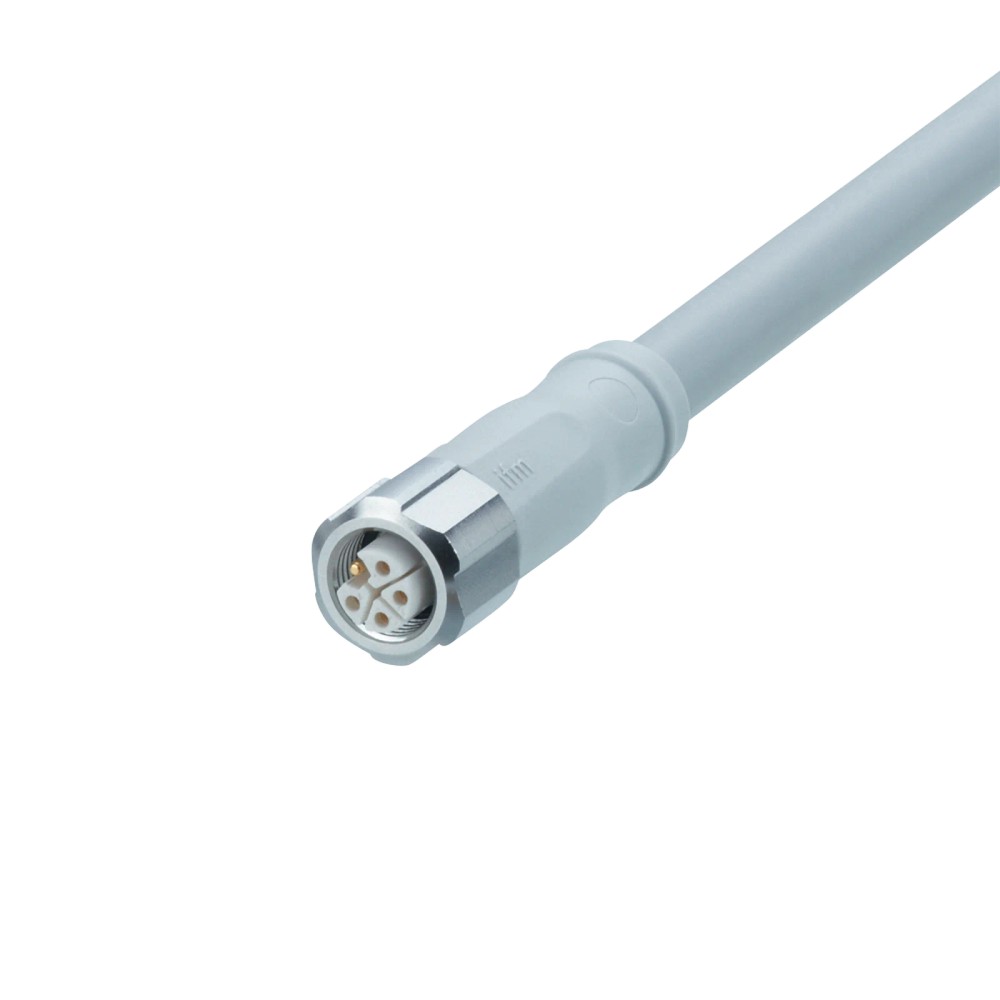

Imagem meramente ilustrativa

R$ 601,32

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVF611
EAN: 4021179332248
NCM do produto: 85444200

Destaques do Produto Tipo de Conector M12...mais

Fechar menu

Saiba mais sobre: "EVF611 IFM - Cabo de Conexão Fêmea M12 Indústria Alimentícia Codificação L 2m"

Destaques do Produto

Tipo de Conector

M12 Fêmea

Comprimento

2 Metros

Codificação

Corrente Máxima

16 A

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o EVF611 IFM - Cabo de Conexão Fêmea M12 Indústria Alimentícia Codificação L 2m

O EVF611 é um cabo de conexão com conector fêmea M12 de 5 polos e codificação L, projetado para transmissão de energia em aplicações industriais. É ideal para ambientes úmidos e indústria alimentícia, contando com construção em MPPE, grau de proteção IP69K e contatos banhados a ouro. Suporta correntes de até 16 A em tensões de até 63 V DC.

PRINCIPAIS ESPECIFICAÇÕES

SKU	EVF611
Codificação	L
Comprimento	2 m
Grau de Proteção	IP 65/67/69K
Corrente	16 A
Temperatura	-25...100 °C
Material	MPPE
Material Porca	Aço Inox 316L

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Indústria alimentícia e de bebidas.
Sistemas de energia com conectores codificação L.
Ambientes com alta umidade e necessidade de proteção IP69K.
Aplicações de automação com exigência de materiais sem silicone e sem halogênio.

⚠ Considere outro se precisa de:

Aplicações que exijam codificação diferente de L.
Ambientes com temperaturas contínuas acima de 100 °C.
Torção mecânica superior a ± 180 °/m.
Locais com presença de agentes químicos incompatíveis com material MPPE.

APLICAÇÕES E USO

Indústria alimentícia: Equipamentos que exigem frequentes processos de limpeza (limpeza CIP/SIP).
Locais com umidade constante: Onde a vedação IP69K é crítica para a integridade do sinal de energia.
Aplicações de automação: Alimentação de módulos de E/S ou periféricos que utilizam conector codificação L.

COMO ESCOLHER

Antes de comprar o EVF611 IFM - Cabo de Conexão Fêmea M12 Indústria Alimentícia Codificação L 2m, verifique estes pontos:

Quando utilizar o EVF611

Escolha este modelo quando sua aplicação exigir alimentação de energia de alta capacidade (até 16A) com conector M12 codificação L em ambientes higiênicos.

Quando evitar

Não utilize se o seu sistema utilizar codificação A ou D, ou se a corrente de carga for inferior à necessidade de cabos de controle convencionais, pois a codificação L é mecanicamente incompatível.

ESPECIFICAÇÕES TÉCNICAS

Dados Mecânicos
Material do invólucro	PP	Material plástico resistente para corpo do conector
Material da porca	1.4404 (Aço Inoxidável 316L)	Proteção contra corrosão em ambientes úmidos
Material de vedação	EPDM	Garante estanqueidade do conector

Dados Elétricos
Tensão de operação	63 V DC	Limite de tensão para operação segura
Capacidade de carga	16 A	Corrente máxima admissível
Classe de proteção	III	Isolação para sistemas de baixa tensão

Condições Ambientais
Grau de proteção	IP 65, IP 67, IP 69K	Resistência a fluidos e poeira
Temperatura ambiente	-25...100 °C	Faixa de operação térmica
Sem silicone/halogênio	Sim	Conformidade para indústria alimentícia

COMPATIBILIDADE

Comunicação

• N/A (Cabo de energia, sem protocolo de dados)

Conexões

Elétrica 5 polos, 2,5 mm² por condutor

Processo Conector M12 Fêmea Reto

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Alimentação de sensores padrão (Codificação A)	✗	Incompatibilidade mecânica devido à codificação L.
Ambientes com lavagem industrial (CIP/SIP)	✓	Proteção IP69K e materiais resistentes a produtos químicos.
Sistemas de carga de alta potência (16 A)	✓	Dimensionamento elétrico condizente com a codificação L.

INSTALAÇÃO

Como instalar o EVF611 IFM - Cabo de Conexão Fêmea M12 Indústria Alimentícia Codificação L 2m

Desenergize o sistema antes da conexão.
Verifique a integridade dos pinos no dispositivo receptor.
Alinhe a codificação L do conector fêmea com o macho.
Pressione o conector suavemente até o fim do curso.
Rosqueie a porca de aço inoxidável manualmente.
Utilize chave dinamométrica para aplicar torque entre 0,6 e 1,2 Nm.

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Vazamento de fluidos no conector ou falha de contato.	Torque de aperto excessivo ou abaixo da especificação (0,6-1,2 Nm).	Verificar se a porca de inox está apertada conforme manual.
Interrupção intermitente da energia.	Curvatura do cabo abaixo de 10x o diâmetro.	Inspecionar visualmente o cabo em busca de dobras ou sinais de esmagamento.
Ressecamento do material MPPE.	Uso em ambiente acima da temperatura máxima (100 °C).	Monitorar a temperatura ambiente do local de instalação.
Queda de tensão ou aquecimento no conector.	Acúmulo de contaminantes nos contatos.	Inspecionar os contatos internos em busca de oxidação ou detritos.

DOCUMENTAÇÃO TÉCNICA

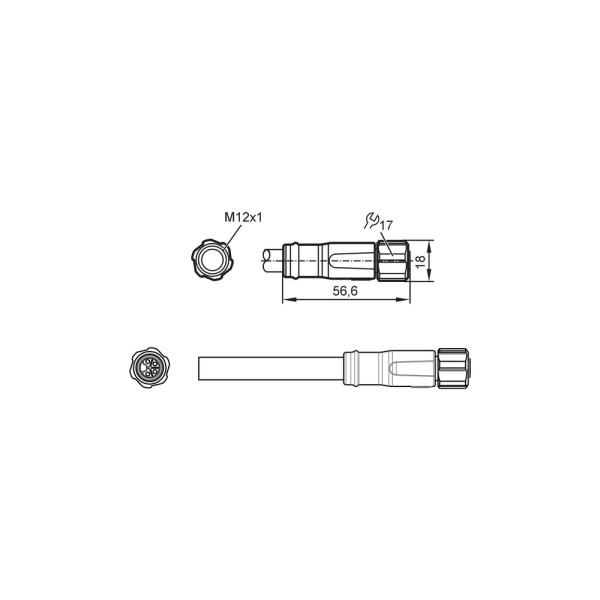

Datasheet Técnico EVF611 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o cabo EVF611 da ifm?

O EVF611 é um cabo de conexão com conector fêmea M12 de 5 polos e codificação L, projetado para transmissão de energia em aplicações industriais severas.

Quais são as principais características deste cabo?

Este cabo possui 2 metros de comprimento e é construído com material MPPE, sendo adequado para ambientes com presença de umidade e indústria alimentícia.

Este cabo serve para transmissão de dados?

Não, este cabo não é indicado para aplicações que exigem protocolos de comunicação de dados (como Ethernet/IP ou PROFINET), sendo focado estritamente em energia (codificação L).

Quais são as restrições de uso do produto?

Não utilize este componente em ambientes com temperaturas superiores a 100 °C ou onde o esforço de torção exceda ± 180 °/m, sob risco de degradação prematura do material.

Como diagnosticar problemas de conexão no cabo?

Sintomas de falha incluem interrupção na alimentação ou variações de tensão; a causa provável é o rompimento interno dos condutores por flexão excessiva ou falha na vedação.

O que verificar antes de trocar o cabo por falha?

Antes de substituir, verifique com um multímetro a continuidade dos 5 fios internos e inspecione o torque de aperto do conector, que deve estar entre 0,6 e 1,2 Nm.

Posso comprar apenas o conector ou preciso do cabo montado?

O modelo EVF611 é uma unidade de cabo de conexão. Para extensões maiores, você deve verificar a compatibilidade de conectores do mesmo padrão de codificação L.

Qual a diferença deste cabo para um M12 comum?

O EVF611 utiliza codificação L, que é específica para alimentação de alta corrente, diferenciando-se dos cabos M12 padrão de codificação A ou D, que são para sensores e dados.

Como instalar corretamente este cabo?

A instalação exige apenas o encaixe do conector M12 fêmea no dispositivo correspondente, seguido do ajuste manual da porca de aço inoxidável até o torque especificado.

Este cabo suporta lavagens de alta pressão?

O produto possui grau de proteção IP69K, garantindo resistência a processos de higienização rigorosos comuns na indústria alimentícia.

GLOSSÁRIO TÉCNICO

Codificação L

Padrão de conexão M12 específico para alimentação de dispositivos elétricos, prevenindo conexões incorretas em sistemas de energia (Ref.: Codificação L).

IP69K

Grau de proteção contra entrada de poeira e água sob alta pressão e alta temperatura (Ref.: Grau de proteção).

MPPE

Polifenileno Éter modificado, material isolante livre de halogênio com alta resistência térmica e química (Ref.: Material).

1.4404

Aço inoxidável austenítico (AISI 316L) resistente à corrosão, ideal para ambientes sanitários (Ref.: Material porca).

Banhado a ouro

Tratamento de superfície nos contatos do conector que minimiza a resistência de contato e evita oxidação (Ref.: Contatos).
