Cabo de Ligação IFM EVF573 20m M12 Angular Inox

Pré-visualizar: EVF573 IFM - Cabo de Ligação ifm Indústria Alimentícia 20m M12 Angular Inox

EVF573 IFM - Cabo de Ligação ifm Indústria Alimentícia 20m M12 Angular Inox

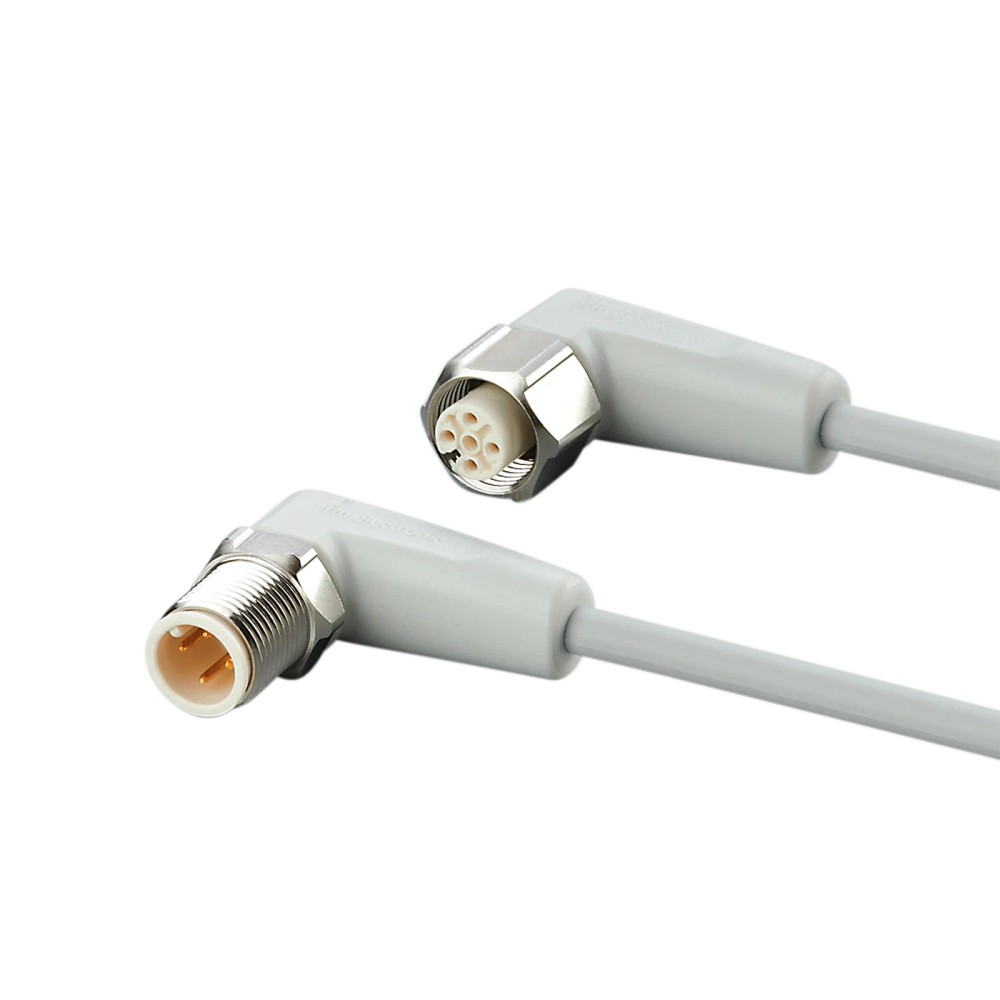

Imagem meramente ilustrativa

R$ 696,00

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVF573
EAN: 4021179333351
NCM do produto: 85444200

Destaques do Produto Comprimento 20 metros...mais

Fechar menu

Saiba mais sobre: "EVF573 IFM - Cabo de Ligação ifm Indústria Alimentícia 20m M12 Angular Inox"

Destaques do Produto

Comprimento

20 metros

Tipo de conector

M12 Angular

Material de bloqueio

Aço Inoxidável 316L

Corrente Máxima

4 Amperes

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o EVF573 - Cabo de Ligação M12 Angular Inox 20m ifm

O EVF573 é um cabo de ligação industrial de alta performance com 20 metros, projetado para ambientes úmidos e higiênicos. Possui conector M12 angular, revestimento em MPPE sem halogênio e contatos banhados a ouro. É ideal para garantir conexões elétricas seguras e duráveis em máquinas de processamento de alimentos.

PRINCIPAIS ESPECIFICAÇÕES

Marca	ifm electronic
SKU	EVF573
Comprimento	20 m
Conector	M12 Angular
Grau de proteção	IP65, IP67, IP68, IP69K
Temperatura	-25 a 100 °C
Material	MPPE / Aço Inoxidável
Peso	610,5 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Indústria de alimentos e bebidas (lavagens frequentes)
Áreas úmidas e higiênicas (IP69K)
Sistemas de automação com exigência de conectores M12 codificação A
Aplicações em esteiras com movimento de torção (± 180°/m)

⚠ Considere outro se precisa de:

Instalação em áreas com temperatura superior a 100 °C
Aplicação de torque de aperto superior a 1,5 Nm no conector
Raio de curvatura menor que 49 mm (10x o diâmetro)
Uso em ambientes químicos não compatíveis com MPPE ou EPDM

APLICAÇÕES E USO

Sistemas de automação industrial sujeitos a ciclos de limpeza frequentes.
Conexão de sensores e atuadores em esteiras de produção alimentícia.
Aplicações móveis com necessidade de flexibilidade e resistência à torção (esteiras e braços robóticos).

COMO ESCOLHER

Antes de comprar o EVF573 - Cabo de Ligação M12 Angular Inox 20m ifm, verifique estes pontos:

Quando selecionar este cabo?

Utilize este modelo quando necessitar de um cabo de 20 metros para ambientes com exigência de higiene extrema, que requerem proteção IP69K e resistência à corrosão (Aço Inox 316L).

Quando buscar outra alternativa?

Busque alternativas se a sua aplicação exigir um raio de curvatura extremamente reduzido (menor que 49mm) ou se a temperatura operacional ultrapassar os 100 °C.

ESPECIFICAÇÕES TÉCNICAS

Dados Mecânicos
Material da porca	1.4404 (Aço inoxidável / 316L)	Material do sistema de bloqueio para resistência à corrosão.
Material de revestimento	MPPE	Revestimento livre de halogênio para segurança em caso de incêndio.
Grau de proteção	IP 65, IP 67, IP 68, IP 69K	Vedação contra poeira e líquidos conforme normas internacionais.

Dados Elétricos
Tensão de operação	< 250 V AC / < 300 V DC	Limites elétricos para operação segura do cabo.
Capacidade de carga total	4 A	Corrente nominal máxima suportada pelos contatos.

Condições Ambientais
Temperatura ambiente (fixo)	-25...100 °C	Faixa de operação térmica em regime permanente.
Esforço de torção	± 180 °/m	Capacidade de resistência à torção para aplicações móveis.

COMPATIBILIDADE

Comunicação

• Sinais Digitais

• Sinais Analógicos

• Tensão até 250V AC/300V DC

Conexões

Elétrica Cabo de 20 metros, 4 condutores (4x0,34mm²), revestimento MPPE

Processo M12 Conector angular, 4 polos, Codificação A

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Indústria Alimentícia com lavagem sob alta pressão	✓	Possui certificação IP69K e corpo em aço inoxidável resistente à corrosão.
Aplicações com alta torção ou movimentação robótica	✓	Resiste a ± 180 °/m de esforço de torção e mais de 1 milhão de ciclos de curvatura.
Ambientes com temperaturas acima de 100 °C	✗	O material de revestimento e vedação excederia suas especificações térmicas de operação.

INSTALAÇÃO

Como instalar o EVF573 - Cabo de Ligação M12 Angular Inox 20m ifm

Verifique a integridade do conector M12 e dos pinos.
Certifique-se de que o dispositivo ao qual será conectado esteja desligado.
Alinhe o conector angular de forma que o cabo não sofra tração excessiva após a fixação.
Encaixe o conector M12 no dispositivo até sentir o engate correto.
Aperte a porca de bloqueio em aço inoxidável manualmente ou com ferramenta adequada, respeitando o torque de 0,6-1,5 Nm.
Verifique se o cabo está posicionado sem dobras acentuadas, respeitando o raio de curvatura mínimo.

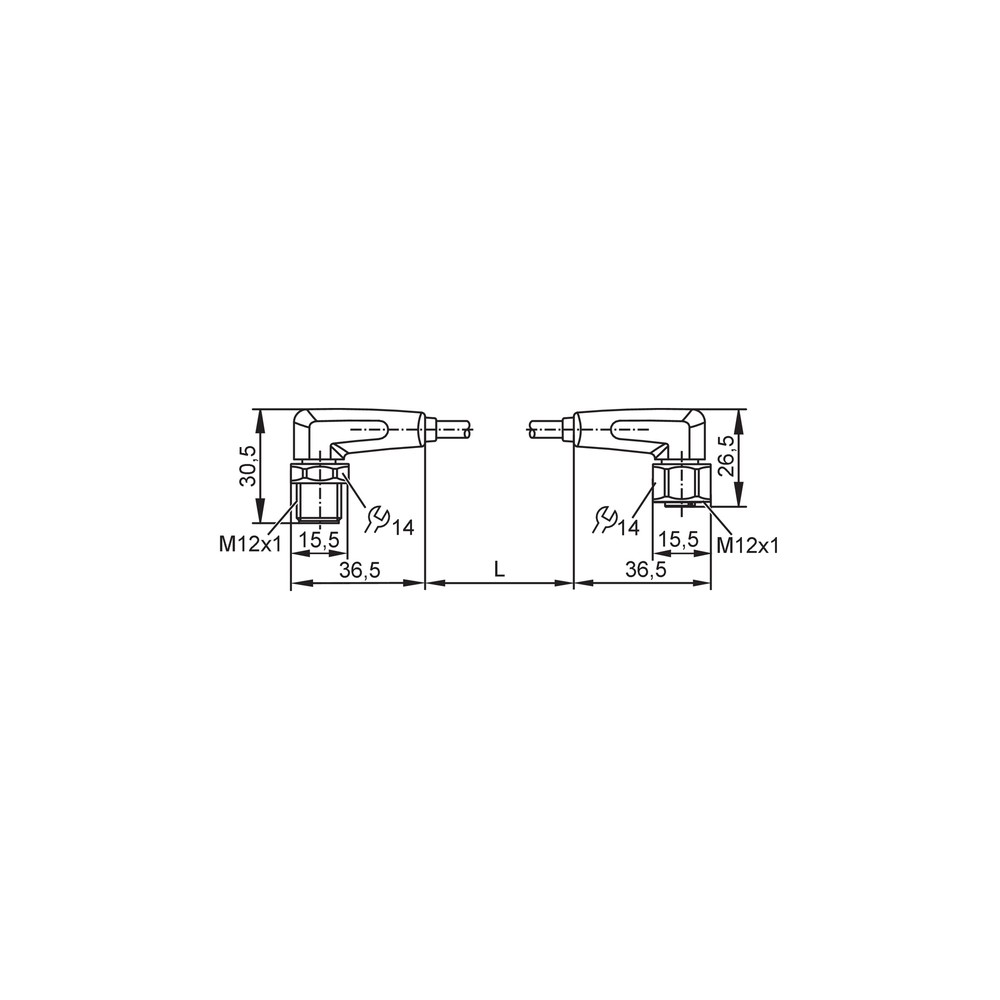

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Falhas intermitentes de sinal ou oxidação dos contatos.	Aperto excessivo ou insuficiente do conector (torque fora da faixa 0,6-1,5 Nm).	Verificar se o conector está firme e sem sinais de deformação na vedação EPDM.
Rompimento interno dos condutores ou falha na blindagem.	Raio de curvatura menor que 49 mm aplicado durante a montagem.	Inspeção visual em busca de dobras acentuadas ou pontos de estresse no cabo.
Ressecamento do material MPPE e perda de flexibilidade.	Exposição a temperaturas acima de 100 °C.	Verificar a temperatura ambiente no ponto crítico da instalação.
Curto-circuito ou corrosão interna no conector.	Infiltração de líquidos por falha na montagem da vedação.	Verificar a presença de umidade no conector M12 após o ciclo de limpeza.

DOCUMENTAÇÃO TÉCNICA

Folha de Dados Técnicos EVF573 (Datasheet) Desenho técnico e dimensões (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é este cabo de ligação EVF573 e qual sua finalidade?

O EVF573 é um cabo de ligação com conector M12 angular, projetado especificamente para ambientes industriais exigentes, como indústrias alimentícias. Ele possui 20 metros de comprimento, revestimento em MPPE e contatos banhados a ouro para garantir a integridade do sinal.

Este cabo é compatível com quais tipos de sensores?

Sim, ele é compatível com equipamentos que utilizam o padrão de conexão M12 de 4 pinos com codificação A, sendo ideal para automação onde a higiene é prioridade.

Existe alguma restrição de temperatura para usar este cabo?

Não é recomendado para áreas onde ocorram temperaturas superiores a 100 °C, pois esse é o limite superior de operação especificado pelo fabricante.

Em quais ambientes este cabo não deve ser instalado?

Este cabo não deve ser utilizado em aplicações que envolvam substâncias incompatíveis com o material de revestimento MPPE ou vedações em EPDM, conforme listado na folha de dados químicos da IFM.

Como diagnosticar falhas na comunicação causadas pelo cabo?

Sintomas comuns incluem falhas de sinal intermitentes ou perda total de comunicação. Verifique visualmente se há danos no isolamento ou se o torque de aperto (0,6-1,5 Nm) foi respeitado, evitando excessos que danificam a vedação.

O que verificar antes de trocar o cabo por um novo?

Uma queda de tensão ou sinal pode ocorrer por estresse mecânico excessivo ou torção além da especificação de ± 180°/m. Antes de substituir, teste a continuidade dos condutores com um multímetro.

Por que escolher este modelo em vez de um cabo padrão?

Este cabo é superior a modelos comuns de PVC em ambientes de lavagem, pois sua construção em aço inoxidável 1.4404 e proteção IP69K oferece resistência à corrosão e vedação contra jatos de água de alta pressão.

Preciso comprar conectores adicionais para montar este cabo?

O cabo é vendido como uma peça única, pronta para uso, não sendo necessário adquirir conectores separadamente. O faturamento e logística são geridos pela IFM para assegurar a procedência.

Quais cuidados devo ter ao instalar o cabo?

A instalação requer atenção ao raio de curvatura mínimo, que deve ser de, pelo menos, 10 vezes o diâmetro do cabo (4,9 mm). Evite dobrar bruscamente nos pontos de fixação.

Como funciona o fornecimento deste cabo?

Este produto é entregue diretamente pela IFM, garantindo a rastreabilidade e a conformidade técnica com os padrões industriais de sua aplicação, sem intermediários adicionais.

GLOSSÁRIO TÉCNICO

IP69K

Grau de proteção que assegura resistência a jatos de água de alta pressão e temperatura (Ref.: DIN 40050-9).

MPPE

Material polifenileno éter modificado, utilizado no revestimento pela ausência de halogênio e silicone (Ref.: Ficha técnica).

1.4404 (Aço Inox)

Aço inoxidável 316L, resistente à corrosão, ideal para ambientes industriais agressivos (Ref.: DIN EN 10088).

Codificação A

Padrão de pinagem M12 para sensores e atuadores padrão de mercado (Ref.: IEC 61076-2-101).

Ciclos de Curvatura

Indica a resistência do cabo à fadiga mecânica em aplicações móveis, superior a 1 milhão de ciclos (Ref.: Catálogo IFM).
