Conector M12 Angular IFM EVF572 - IP69K Alimentício

Pré-visualizar: EVF572 IFM - Conector Plugável M12 IFM Indústria Alimentícia Angular, IP69K, 5 Polos

EVF572 IFM - Conector Plugável M12 IFM Indústria Alimentícia Angular, IP69K, 5 Polos

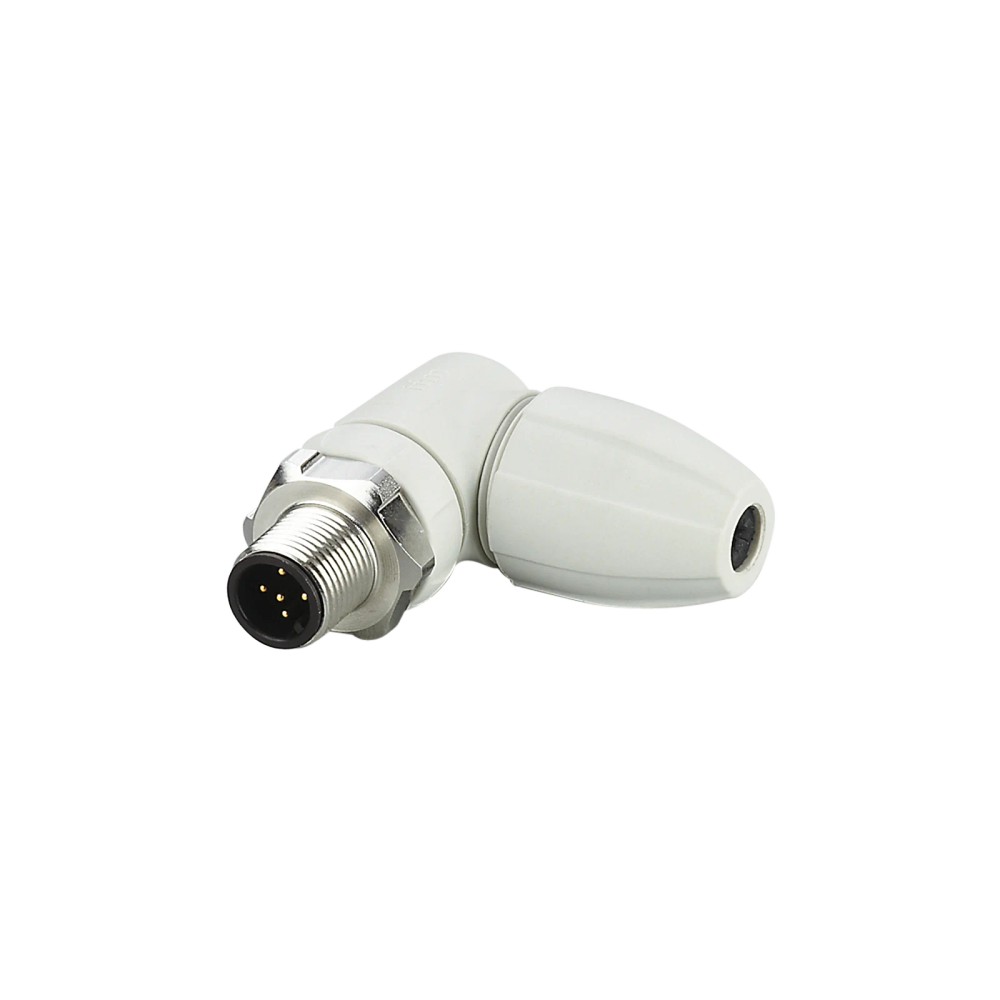

Imagem meramente ilustrativa

R$ 307,80

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVF572
EAN: 4021179313384
NCM do produto: 85369090

Destaques do Produto Interface M12,...mais

Fechar menu

Saiba mais sobre: "EVF572 IFM - Conector Plugável M12 IFM Indústria Alimentícia Angular, IP69K, 5 Polos"

Destaques do Produto

Interface

M12, codificação A, angular, 5 polos

Limite de tensão

Inferior a 60 V AC/DC

Carga total

Até 4 A em temperatura ambiente de até 40 °C

Proteção

IP 65, IP 67, IP 68 e IP 69K

Condição especial

Sem silicone; contatos banhados a ouro

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o EVF572 IFM - Conector Plugável M12 IFM Indústria Alimentícia Angular, IP69K, 5 Polos

O EVF572 é um conector plugável M12 angular de 5 polos, destinado a conexões em áreas úmidas e higiênicas da indústria de alimentos. Possui grau de proteção IP 65, IP 67, IP 68 e IP 69K, contatos banhados a ouro e construção sem silicone. Opera com tensão inferior a 60 V AC/DC e suporta carga total de até 4 A até 40 °C.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	EVF572
Tipo	Conector plugável M12 angular
Conexão elétrica	1 × M12, codificação A, 5 contatos dourados
Tensão de operação	< 60 V AC/DC
Capacidade de carga total	4 A até 40 °C
Grau de proteção	IP 65, IP 67, IP 68 e IP 69K
Materiais informados	Invólucro PA 6.6; vedação EPDM; bloqueio em aço inoxidável 1.4404 / 316L
Temperatura ambiente	−25 a 100 °C
Terminais parafusados	0,25 a 1 mm²
Peso	33,9 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões M12 de codificação A com 5 polos, quando a geometria angular for adequada à montagem.
Instalações em áreas úmidas e higiênicas da indústria de alimentos, conforme a aplicação indicada pelo fabricante.
Circuitos que atendam ao limite de tensão inferior a 60 V AC/DC e à carga total de até 4 A até 40 °C.

⚠ Considere outro se precisa de:

Não selecionar para circuitos cuja tensão de operação seja igual ou superior a 60 V AC/DC.
Não utilizar acima da carga total especificada de 4 A até 40 °C; para outras condições, consulte o datasheet do fabricante.
Não presumir compatibilidade com conectores M12 de outra codificação, quantidade de polos ou pinagem sem validar a interface do dispositivo correspondente.

APLICAÇÕES E USO

Uso indicado pelo fabricante: conexão em áreas úmidas e higiênicas na indústria de alimentos. O produto declara proteção IP 65, IP 67, IP 68 e IP 69K; confirme a condição de montagem e os requisitos específicos do processo antes de aplicar.
Pode ser considerado em circuitos com conexão M12 angular, codificação A e 5 contatos, desde que a pinagem do dispositivo seja compatível e sejam respeitados tensão inferior a 60 V AC/DC e carga total de até 4 A até 40 °C. Essa contextualização depende da validação do circuito.
A ficha informa temperatura ambiente de −25 a 100 °C e armazenamento de −25 a 55 °C. Não extrapole esses limites para condições diferentes sem consultar o fabricante.

COMO ESCOLHER

Antes de comprar o EVF572 IFM - Conector Plugável M12 IFM Indústria Alimentícia Angular, IP69K, 5 Polos, verifique estes pontos:

Escolha o EVF572 quando

A instalação exigir um conector plugável M12 angular, codificação A e 5 contatos, em área úmida ou higiênica da indústria de alimentos, e os limites elétricos e ambientais publicados forem atendidos.

Verifique outra configuração quando

O equipamento exigir conector reto, outra codificação ou quantidade de contatos. A ficha deste produto especifica uma conexão angular M12, codificação A, com 5 contatos; confirme a configuração do dispositivo antes da compra.

Valide o circuito antes da seleção

Confira tensão inferior a 60 V AC/DC, carga total máxima de 4 A até 40 °C e seção dos condutores de 0,25 a 1 mm² nos terminais parafusados.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Produto	Conector plugável IFM EVF572	Identificação do modelo.
Categoria	Tecnologia de conexão	Classificação do produto.
Aplicação indicada	Áreas úmidas e higiênicas na indústria de alimentos	Aplicação informada na ficha.
Isento de silicone	Sim	Característica especial declarada.

Conexão elétrica
Conector	1 × M12, angular	Tipo e geometria da conexão.
Codificação	A	Chaveamento mecânico declarado; validar com a interface correspondente.
Contatos	5, dourados	Número e acabamento dos contatos.
Tensão de operação	< 60 V AC/DC	Limite de operação informado.
Capacidade de carga total	4 A até 40 °C	Carga total máxima indicada para temperatura ambiente de até 40 °C.
Terminais parafusados	0,25 a 1 mm²	Faixa de seção dos condutores para os terminais.
Revestimento do cabo	Ø 3,5 a 6 mm; AWG 23 a 17	Faixa de diâmetro do cabo e bitola AWG informadas.
Classe de proteção elétrica	II	Classe declarada na ficha; considerar na aplicação elétrica conforme documentação do fabricante.

Materiais e construção
Material do invólucro	PA 6.6	Material declarado para o corpo.
Corpo	PA 6.6, cinza	Descrição do corpo do conector.
Material da vedação	EPDM	Material declarado para a vedação.
Material do bloqueio / porca	1.4404, aço inoxidável / 316L	Material indicado para o componente de bloqueio.
Contatos	Banhados a ouro	Acabamento dos contatos informado.

Proteção e condições ambientais
Grau de proteção	IP 65, IP 67, IP 68 e IP 69K	Classificações declaradas; a adequação depende da montagem e das condições de uso previstas.
Temperatura ambiente	−25 a 100 °C	Faixa de temperatura ambiente informada.
Temperatura de armazenamento	−25 a 55 °C	Faixa especificada para armazenamento.
Umidade de armazenamento	10 a 100 %	Faixa de umidade declarada para armazenamento.
Outras condições climáticas para armazenamento	1K22 / DIN 60721-3-1	Referência climática indicada para armazenamento.

Montagem e dados mecânicos
Torque máximo de aperto	0,6 a 1,2 Nm	Faixa de torque informada para aperto.
Peso	33,9 g	Massa indicada nos dados do produto.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.

COMPATIBILIDADE

Comunicação

• Conexão física M12, codificação A, com 5 contatos dourados. Protocolos de comunicação não especificados na ficha; a compatibilidade funcional depende da pinagem e dos sinais do dispositivo conectado.

Conexões

Elétrica 1 × M12 angular, codificação A, 5 contatos dourados; terminais parafusados para condutores de 0,25 a 1 mm²; tensão de operação < 60 V AC/DC; carga total de 4 A até 40 °C. A ficha não fornece pinagem detalhada.

Processo Não aplicável: é um conector elétrico plugável, sem conexão de processo para fluido ou pressão.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Dispositivo com interface M12, codificação A, 5 contatos e pinagem compatível	✓	A geometria e o número de contatos correspondem; confirme também a pinagem e os limites elétricos do circuito.
Circuito com tensão inferior a 60 V AC/DC e carga total de até 4 A até 40 °C	✓	Esses valores estão dentro dos dados elétricos informados para o produto.
Circuito com tensão igual ou superior a 60 V AC/DC	✗	A tensão de operação especificada é inferior a 60 V AC/DC.
Equipamento com conector de codificação diferente, outro número de contatos ou pinagem não validada	✗	A compatibilidade mecânica ou elétrica não pode ser confirmada apenas pelo formato M12; a ficha especifica codificação A e 5 contatos.
Ambiente de instalação que exija proteção IP 65, IP 67, IP 68 ou IP 69K	✓	Esses graus de proteção constam na ficha; a adequação depende da instalação e das condições previstas para cada classificação.

INSTALAÇÃO

Como instalar o EVF572 IFM - Conector Plugável M12 IFM Indústria Alimentícia Angular, IP69K, 5 Polos

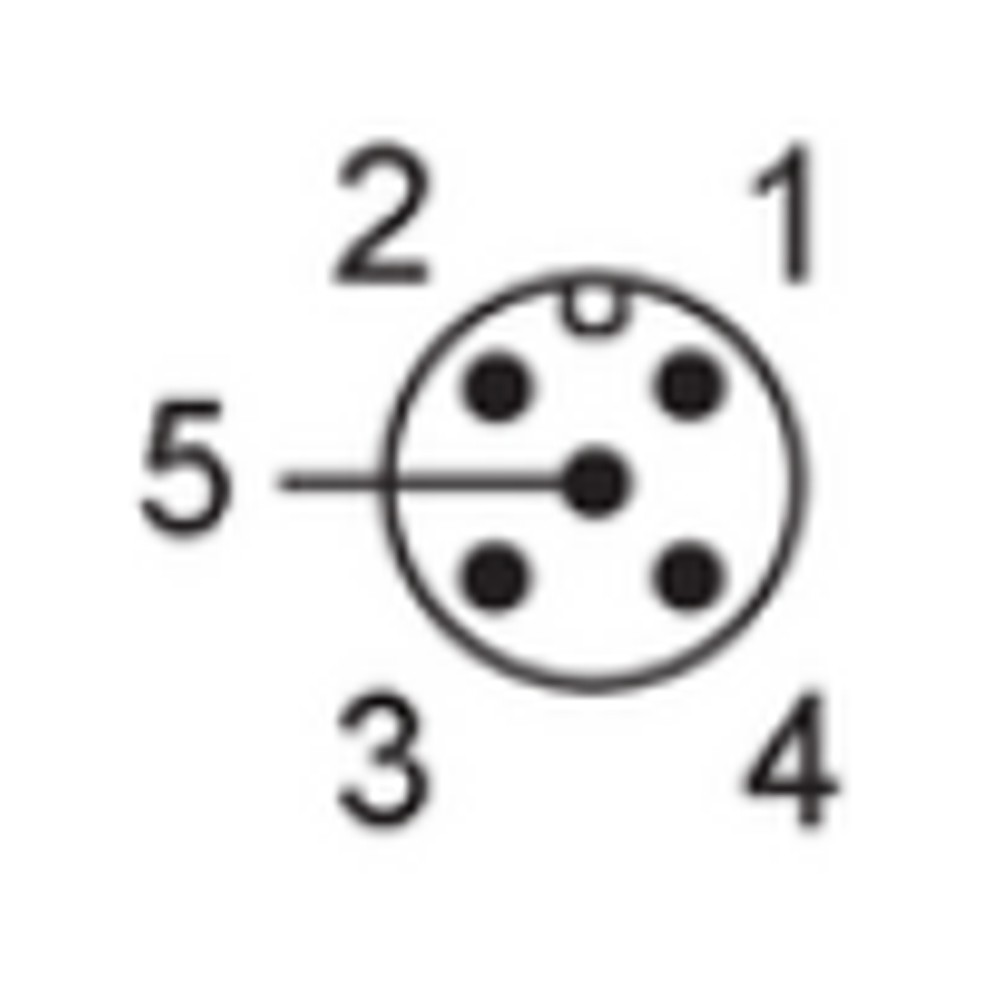

Confirme que a interface do dispositivo é M12, codificação A, com 5 contatos, e valide a pinagem antes de conectar.
Verifique se a tensão, a carga total e a seção dos condutores estão dentro dos valores especificados para o EVF572.
Prepare um cabo com diâmetro externo de 3,5 a 6 mm e condutores de 0,25 a 1 mm², conforme os dados da ficha.

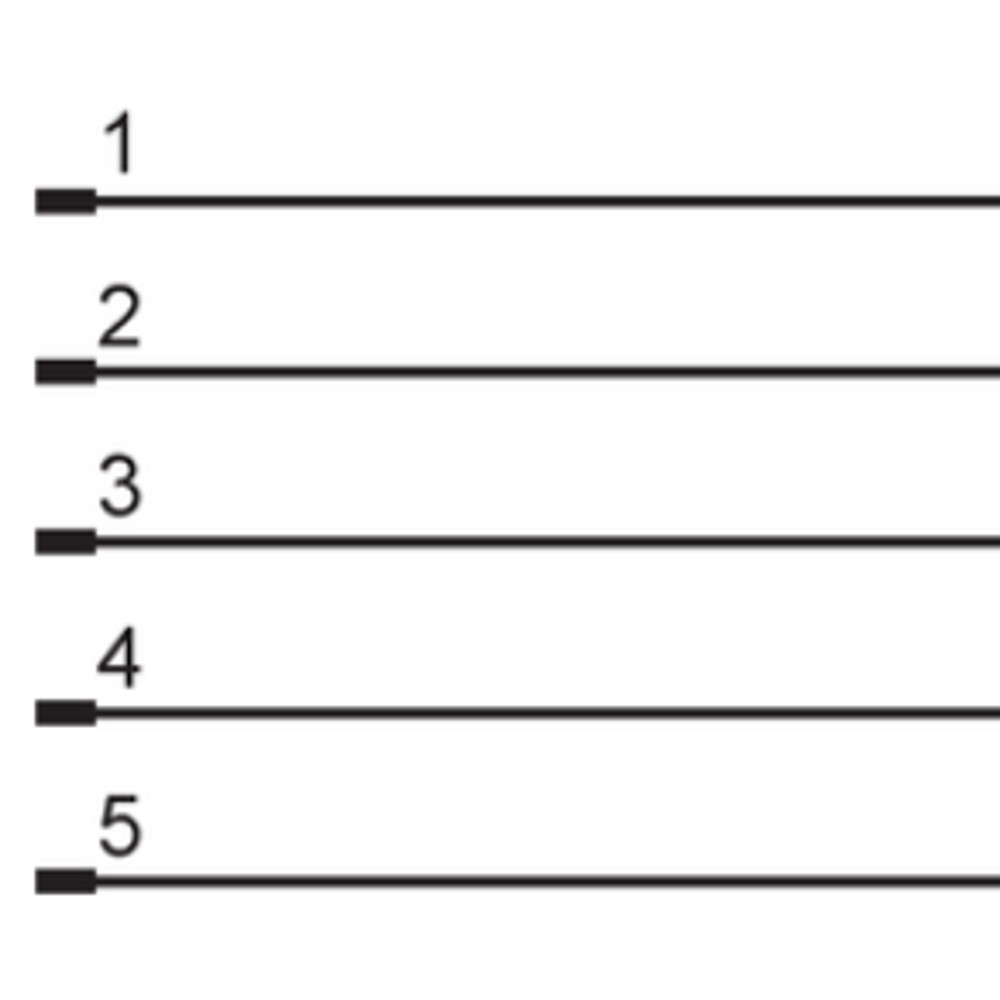

Conecte os condutores aos terminais parafusados de acordo com a pinagem documentada para o equipamento; a ficha disponível não detalha a atribuição dos pinos.
Alinhe o conector com a interface M12 correspondente e acople sem forçar o encaixe ou os contatos.
Aperte o bloqueio dentro da faixa informada de 0,6 a 1,2 Nm e verifique o assentamento da conexão e da vedação.

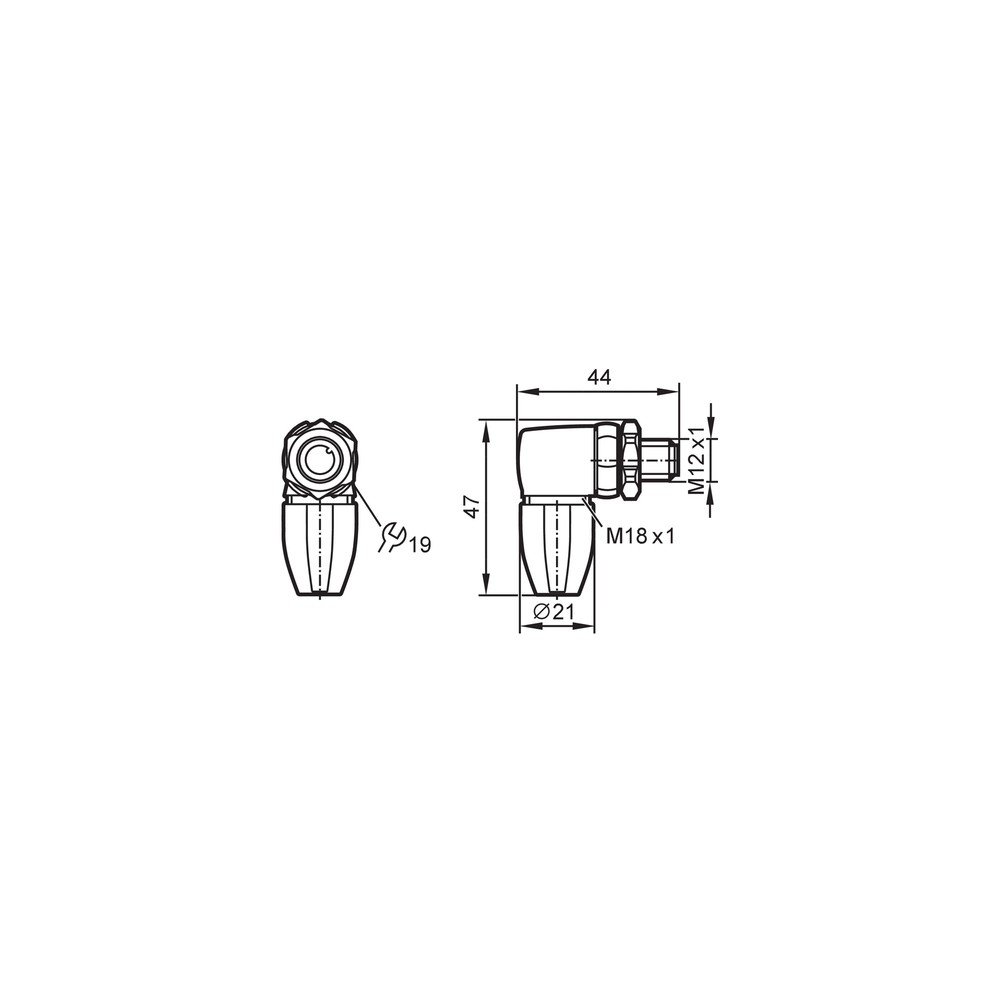

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Não há sinal ou alimentação no dispositivo conectado.	Possível divergência entre pinagem do cabo e do dispositivo, ou condutor mal fixado no terminal parafusado.	Desenergize o circuito, confira a pinagem na documentação do equipamento e verifique a fixação e continuidade de cada condutor.
A conexão não acopla corretamente.	Interface possivelmente incompatível quanto à codificação, número de contatos ou geometria.	Compare a interface do equipamento com M12 angular, codificação A e 5 contatos, sem forçar o acoplamento.
A conexão aquece ou apresenta interrupções sob carga.	Carga total ou condições elétricas fora do limite informado, ou conexão elétrica inadequada.	Meça a corrente e a tensão do circuito e confirme que não ultrapassam 4 A até 40 °C e < 60 V AC/DC; inspecione os terminais.
Há entrada de umidade na conexão montada.	Acoplamento incompleto, vedação mal assentada ou condição de instalação incompatível com a proteção requerida.	Inspecione o assentamento e o estado da vedação EPDM, confirme o aperto e compare as condições de montagem com a classificação IP necessária.

DOCUMENTAÇÃO TÉCNICA

Folha de dados EVF572, português (Datasheet) Desenho em escala EVF572 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o EVF572 e em que aplicação ele é indicado?

É um conector plugável M12 angular de 5 polos indicado para áreas úmidas e higiênicas na indústria de alimentos. Para uso elétrico, valide também a pinagem e os limites do circuito.

O EVF572 funciona com qualquer conector M12?

Não é possível afirmar compatibilidade com todo conector M12: este modelo especifica codificação A e 5 contatos. Confirme a codificação, a quantidade de polos e a pinagem da interface oposta.

O que acompanha o produto?

A ficha informa uma peça por embalagem. Não há acessórios incluídos especificados nos dados disponíveis.

Posso usar o EVF572 em circuito com tensão de 60 V?

A tensão de operação especificada é inferior a 60 V AC/DC. Um circuito de 60 V não atende a esse limite declarado.

Ele serve para uma conexão M12 de 4 polos ou de outra codificação?

A ficha especifica conexão M12, codificação A, com 5 contatos. Não selecione para outra configuração sem confirmação documentada da compatibilidade mecânica e elétrica.

O conector não transmite sinal; o que devo verificar antes de substituí-lo?

Verifique primeiro a pinagem do cabo e do dispositivo, a continuidade dos condutores e o aperto dos terminais. Uma divergência de ligação ou um condutor solto pode causar a falha.

A conexão está aquecendo ou falhando sob carga; devo trocar o conector?

Antes da troca, confira tensão e carga total: a ficha indica menos de 60 V AC/DC e até 4 A até 40 °C. Inspecione também os terminais e a compatibilidade da pinagem.

Devo comprar o EVF572 ou procurar uma versão reta?

Escolha o EVF572 quando a instalação exigir geometria angular e a interface for M12, codificação A, com 5 contatos. Se precisar de uma conexão reta, procure uma versão cuja geometria esteja especificada para esse requisito.

Que cuidados devo ter ao instalar o EVF572?

Alinhe a interface sem forçar os contatos, use condutores de 0,25 a 1 mm² e respeite a faixa de torque de 0,6 a 1,2 Nm. Consulte a documentação do equipamento conectado para a pinagem, que não está detalhada na ficha disponível.

Há pinagem ou diagrama de ligação disponível para este produto?

A ficha fornecida não apresenta uma pinagem detalhada nem um diagrama de ligação específico. Consulte o datasheet e a documentação do dispositivo conectado antes de ligar os condutores.

GLOSSÁRIO TÉCNICO

Codificação M12 A

Configuração de chaveamento da interface M12 especificada para este conector; deve corresponder à interface oposta. (Ref.: codificação A)

Grau de proteção IP

Classificação de proteção declarada para o invólucro em condições de ensaio definidas; a montagem deve atender aos requisitos da aplicação. (Ref.: IP 65, IP 67, IP 68 e IP 69K)

EPDM

Material indicado para a vedação do conector. (Ref.: material da vedação EPDM)

Carga total

Corrente total indicada para o conector sob a condição de temperatura especificada. (Ref.: 4 A até 40 °C)

Torque de aperto

Faixa de torque especificada para o aperto do bloqueio da conexão. (Ref.: 0,6 a 1,2 Nm)
