EVF571 IFM - Conector Plugável M12 Indústria Alimentícia 5 Polos IP69K

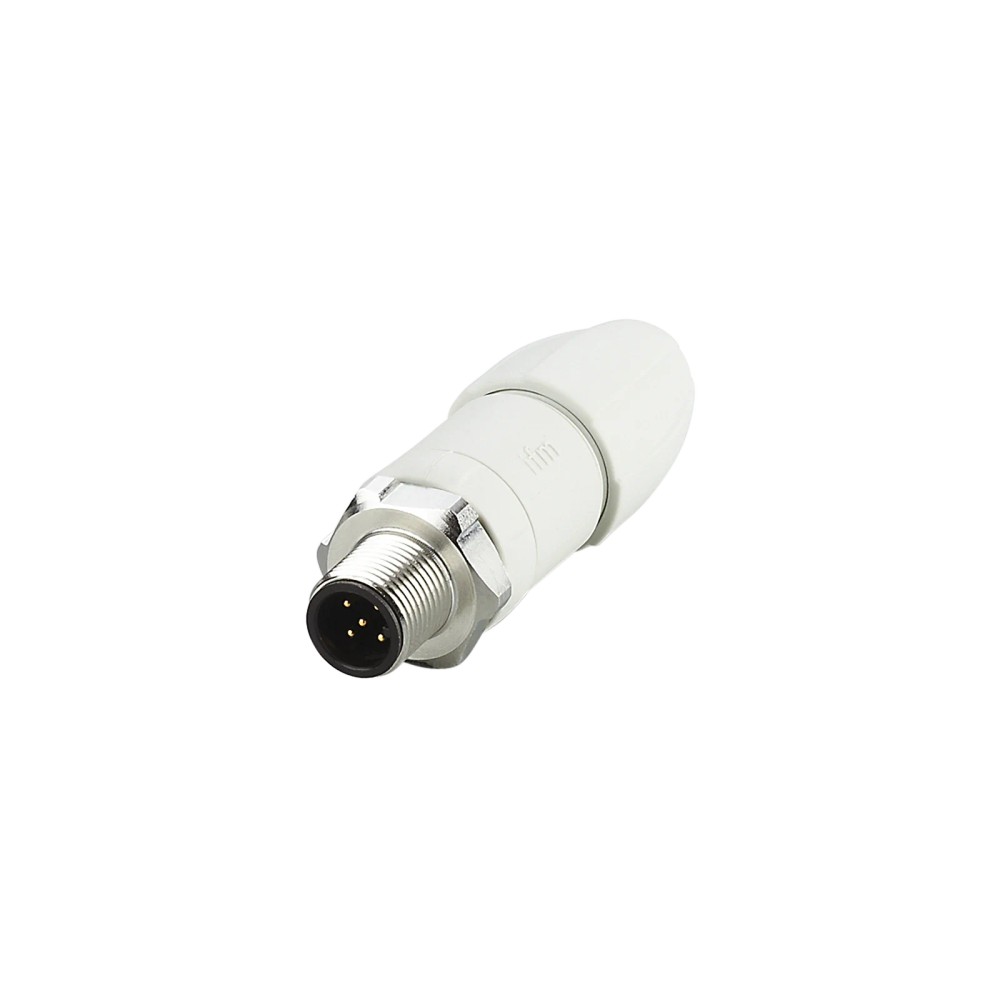

Imagem meramente ilustrativa

R$ 307,80

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVF571
EAN: 4021179313377
NCM do produto: 85369090

Destaques do Produto Tipo de Conexão M12...mais

Fechar menu

Saiba mais sobre: "EVF571 IFM - Conector Plugável M12 Indústria Alimentícia 5 Polos IP69K"

Destaques do Produto

Tipo de Conexão

M12 Reto

Número de Polos

5 Polos

Material de Bloqueio

Aço Inoxidável (316L)

Classificação IP

IP65 / IP67 / IP68 / IP69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o EVF571 IFM - Conector Plugável M12 Indústria Alimentícia 5 Polos IP69K

O EVF571 é um conector plugável M12 de 5 polos projetado para ambientes industriais exigentes, com foco na indústria alimentícia. Ele oferece alta resistência à corrosão graças ao material de bloqueio em aço inoxidável 316L e vedação em EPDM. Com classificação IP69K, garante integridade operacional contra jatos de água de alta pressão.

PRINCIPAIS ESPECIFICAÇÕES

Marca	IFM
SKU	EVF571
Conexão	M12, Reto
Polos	5
Grau de Proteção	IP 65, IP 67, IP 68, IP 69K
Temperatura de operação	-25...100 °C
Material de Bloqueio	Aço Inoxidável (316L)
Tensão de operação	< 60 V AC/DC
Capacidade de carga	4 A (até 40 °C)

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Indústria de alimentos e bebidas (áreas higiênicas)
Ambientes com alta umidade e limpeza a jato de alta pressão
Montagens que requerem customização do comprimento do cabo

⚠ Considere outro se precisa de:

Cabo com diâmetro externo inferior a 3,5 mm
Cabo com diâmetro externo superior a 6 mm
Ambientes com temperatura superior a 100 °C
Aplicações com carga total superior a 4 A (acima de 40 °C)

APLICAÇÕES E USO

Conexão de sensores em máquinas de processamento de alimentos.
Aplicações em linhas de envase com ciclos de limpeza diários.
Uso em áreas onde a resistência à corrosão e vedação contra umidade são críticas.

COMO ESCOLHER

Antes de comprar o EVF571 IFM - Conector Plugável M12 Indústria Alimentícia 5 Polos IP69K, verifique estes pontos:

Quando escolher este conector

Utilize o EVF571 se o seu processo exige um conector M12 de 5 polos montável em campo, compatível com ambientes de alta higienização (IP69K) e que utilize cabos com diâmetro entre 3,5 mm e 6 mm.

Quando buscar outra opção

Busque outra solução se necessitar de cabos pré-moldados de comprimento fixo, se a corrente de operação exceder 4A ou se o ambiente de instalação utilizar cabos com bitola fora do padrão de 0,25 a 1 mm².

ESPECIFICAÇÕES TÉCNICAS

Dados Mecânicos
Material da Porca	1.4404 (Aço Inoxidável / 316L)	Especificação para resistência à corrosão
Material de Vedação	EPDM	Material para garantir estanqueidade

Dados Elétricos
Tensão de Operação	< 60 V AC/DC	Limite máximo de isolamento elétrico
Capacidade de Carga	4 A (até 40 °C)	Capacidade de condução de corrente contínua

Condições Ambientais
Grau de Proteção	IP 65, IP 67, IP 68, IP 69K	Norma de vedação contra elementos externos
Temperatura Ambiente	-25...100 °C	Faixa de operação segura

COMPATIBILIDADE

Comunicação

• Sinais Digitais Padrão (24V)

• Sinais Analógicos

Conexões

Elétrica Terminais parafusados para bitolas de 0,25 a 1 mm²

Processo Conector M12, 5 polos, reto

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambientes corrosivos e higiênicos	✓	O uso de aço inoxidável 316L garante resistência a agentes de limpeza e corrosão.
Aplicações de alta corrente (> 4A)	✗	O conector é limitado a uma capacidade de carga de 4 A a 40 °C.
Uso de cabos blindados de 8mm	✗	A vedação suporta apenas diâmetros de cabo entre 3,5 e 6 mm.

INSTALAÇÃO

Como instalar o EVF571 IFM - Conector Plugável M12 Indústria Alimentícia 5 Polos IP69K

Descasque o revestimento externo do cabo numa extensão adequada.
Introduza o cabo através da porca e vedações do conector.
Decape os fios condutores (0,25 a 1 mm²) conforme a marcação interna.

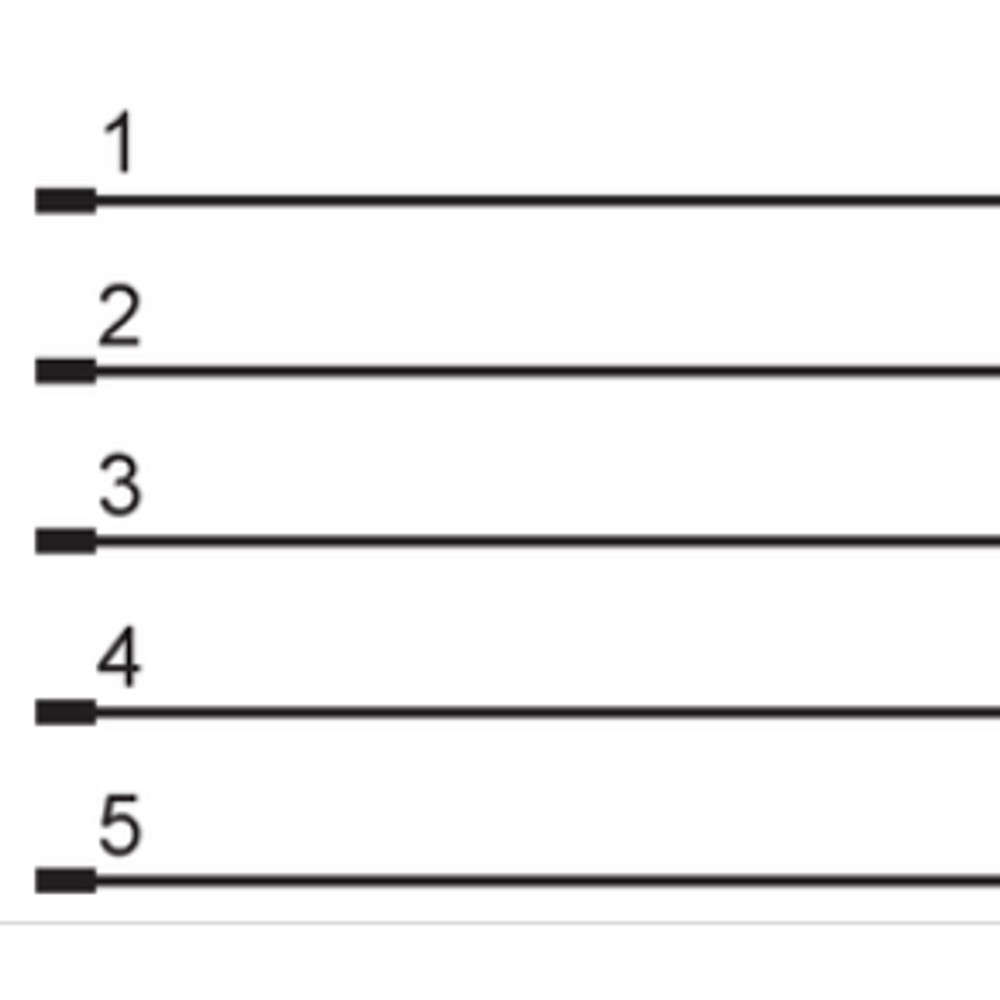

Conecte cada fio nos terminais parafusados do bloco interno seguindo o diagrama.
Verifique o aperto dos parafusos e o alinhamento dos contatos.
Feche o invólucro e aperte a porca de bloqueio com torque de 0,6 a 1,2 Nm.

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Entrada de umidade no conector	Torque de aperto fora da especificação (0,6-1,2 Nm)	Verificar se o torque aplicado está dentro da faixa recomendada
Falha na vedação ou mau contato nos terminais	Cabo com diâmetro fora da especificação (3,5-6 mm)	Medir o diâmetro externo do cabo utilizado
Conexão intermitente ou sinal instável	Instalação incorreta dos terminais parafusados	Revisar a fixação dos condutores nos bornes internos
Deformação dos componentes plásticos	Exposição a temperaturas acima de 100 °C	Verificar se a temperatura ambiente excede o limite térmico

DOCUMENTAÇÃO TÉCNICA

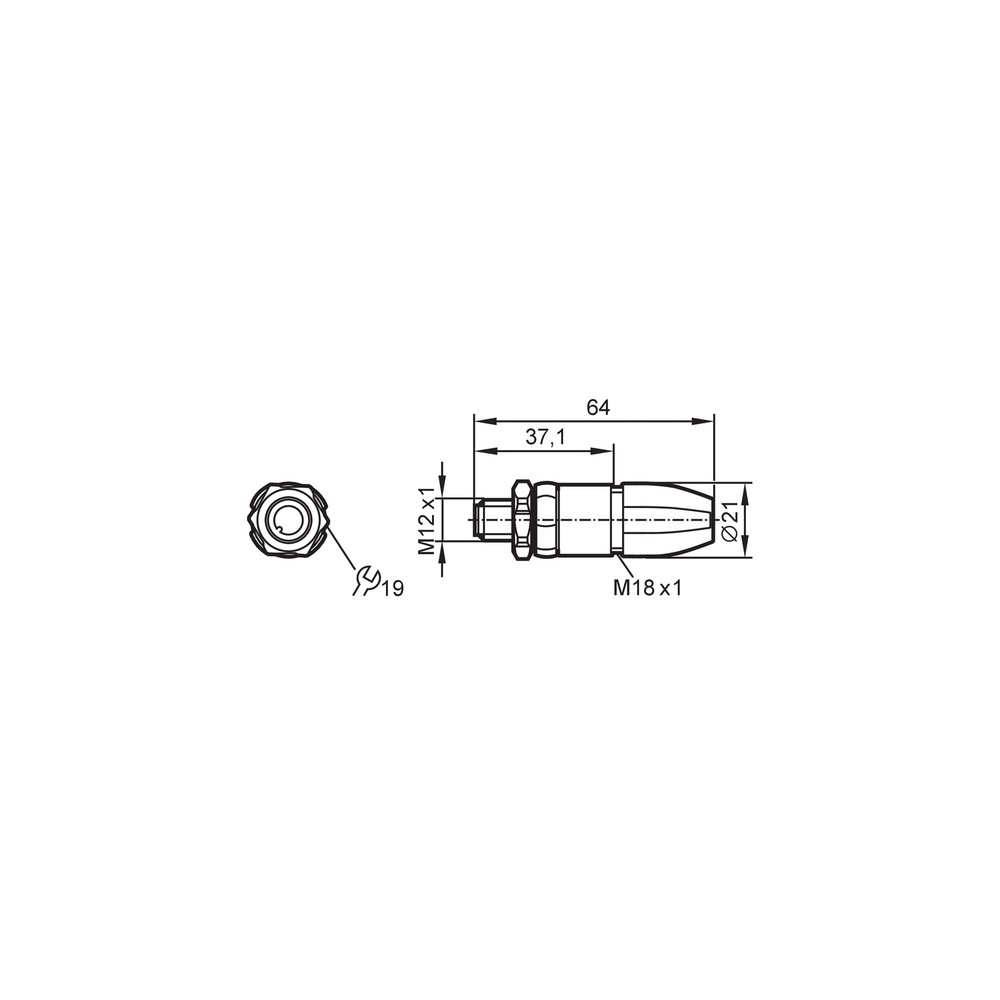

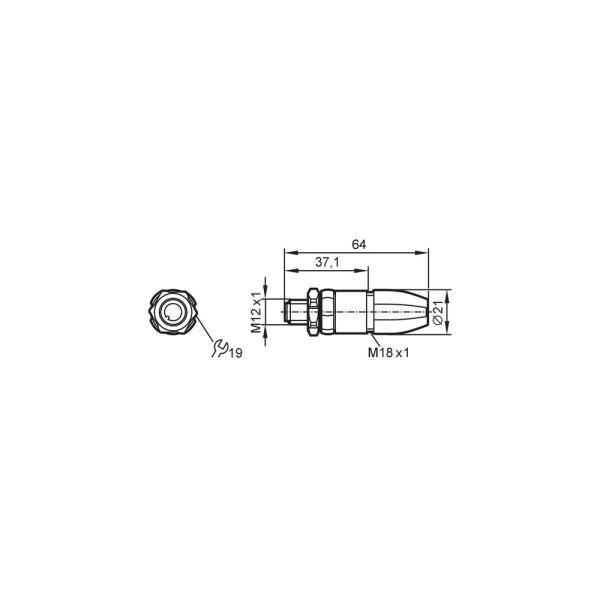

Folha de Dados Técnicos (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o conector IFM EVF571 e qual sua principal finalidade?

O EVF571 é um conector plugável M12 de 5 polos, projetado especificamente para assegurar conexões elétricas confiáveis em ambientes industriais com exigências de higiene.

Este conector pode ser utilizado em ambientes de higienização frequente?

Sim, este conector possui proteção IP69K, sendo adequado para áreas úmidas e processos de limpeza rigorosos na indústria alimentícia.

Existem restrições de uso para este modelo de conector?

Este conector não é indicado para aplicações que exijam cabos com diâmetros fora da faixa de 3,5 a 6 mm ou para correntes superiores a 4 A a 40 °C.

Quais são as limitações de temperatura para operação do EVF571?

Não é adequado para ambientes onde a temperatura ambiente ultrapasse 100 °C ou seja inferior a -25 °C, pois estas condições excedem os limites operacionais especificados.

Como diagnosticar falhas de conexão no campo?

Sintomas como falhas intermitentes de sinal podem indicar oxidação nos contatos ou vibração excessiva, sendo recomendada a verificação do torque de aperto e da integridade da vedação EPDM.

O que verificar antes de trocar um conector com mau contato?

Verifique inicialmente se há presença de umidade nos terminais ou se o torque de aperto está fora da faixa recomendada de 0,6 a 1,2 Nm antes de considerar a substituição.

Qual a vantagem de utilizar o EVF571 em vez de cabos pré-moldados?

Este produto é um conector para montagem em campo com terminais parafusados, oferecendo maior flexibilidade de instalação em relação a cabos pré-moldados de comprimento fixo.

Devo comprar este conector avulso ou procurar por um conjunto de cabo completo?

O EVF571 é uma solução de conectividade modular, enquanto kits completos geralmente incluem cabos integrados; escolha este modelo se precisar definir o comprimento exato do cabo no local.

Quais cuidados são essenciais durante a instalação?

A instalação requer a decapagem correta dos condutores (0,25...1 mm²) e o aperto dos parafusos internos, garantindo que a vedação EPDM esteja corretamente assentada para manter a proteção IP69K.

Quais as garantias de procedência e qualidade deste item?

O componente é fabricado pela IFM Electronic, seguindo padrões de qualidade industrial para componentes de automação (MRO) sem silicone em sua composição.

GLOSSÁRIO TÉCNICO

IP69K

Grau de proteção que assegura resistência total contra a entrada de poeira e proteção contra jatos de água de alta pressão e alta temperatura (Ref.: grau_de_protecao).

Conexão M12

Padrão de interface circular de 12 mm de diâmetro, amplamente utilizado em automação industrial para sensores e atuadores (Ref.: conexao_eletrica_conector).

1.4404 (Aço Inoxidável 316L)

Liga de aço inoxidável austenítico com excelente resistência à corrosão, ideal para ambientes higiênicos (Ref.: material_porca).

Vedação EPDM

Elastômero utilizado para garantir a estanqueidade do conector, resistente a diversas condições climáticas e agentes de limpeza (Ref.: material_vedacao).

Codificação A

Padrão de pinagem que evita a conexão incorreta com outros dispositivos, típico para sinais padrão e sensores (Ref.: conexao_eletrica_conector).
