Conector M12 IFM EVF571 - Indústria Alimentícia

Pré-visualizar: EVF571 IFM - Conector Plugável IFM Indústria Alimentícia M12 5 Pinos IP69K

EVF571 IFM - Conector Plugável IFM Indústria Alimentícia M12 5 Pinos IP69K

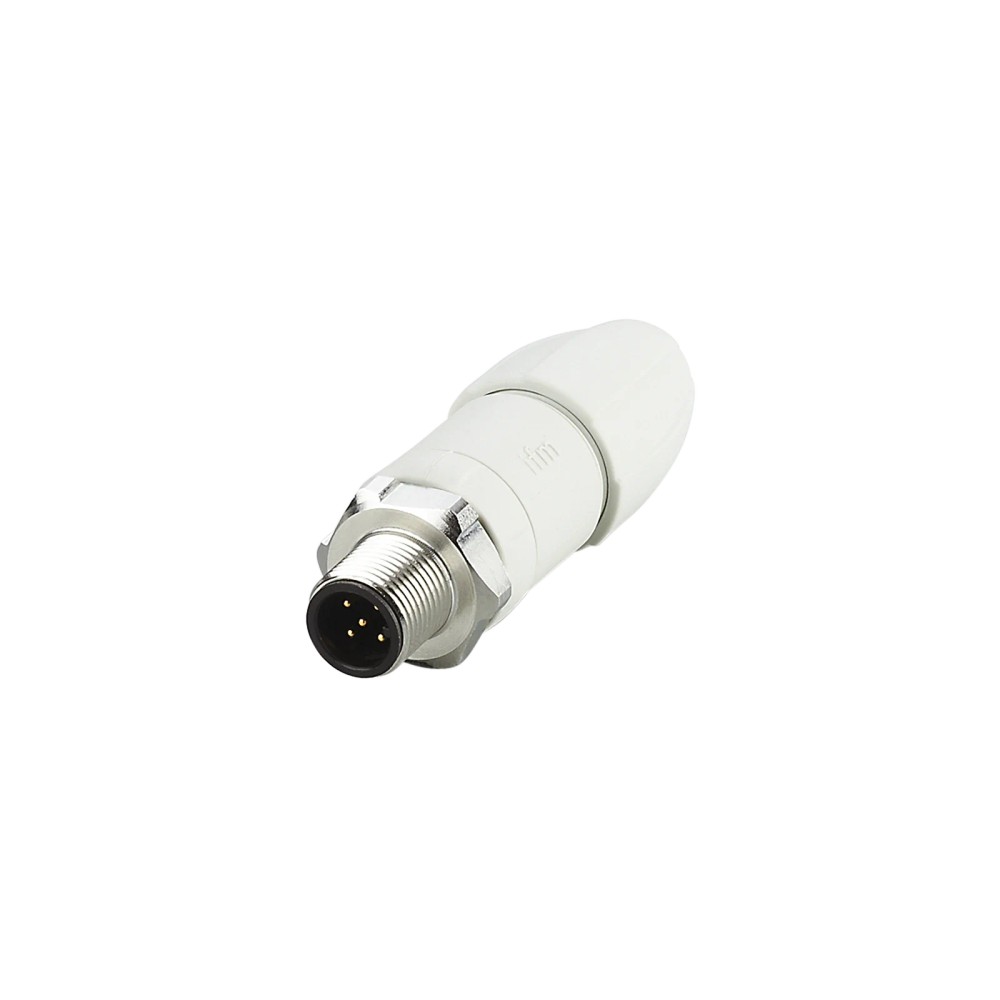

Imagem meramente ilustrativa

R$ 307,80

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVF571
EAN: 4021179313377
NCM do produto: 85369090

Destaques do Produto Formato M12 reto...mais

Fechar menu

Saiba mais sobre: "EVF571 IFM - Conector Plugável IFM Indústria Alimentícia M12 5 Pinos IP69K"

Destaques do Produto

Formato

M12 reto

Codificação e polos

Codificação A, 5 contatos

Tensão

Inferior a 60 V AC/DC

Corrente total

4 A até 40 °C

Cabo compatível com a conexão

Revestimento de 3,5 a 6 mm; condutores de 0,25 a 1 mm² (AWG 23 a 17)

Proteção informada

IP65, IP67, IP68 e IP69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o IFM EVF571 — conector plugável M12 reto, 5 pinos, codificação A, IP69K

O IFM EVF571 é um conector plugável M12 destinado a áreas úmidas e higiênicas da indústria de alimentos. Possui 5 contatos banhados a ouro, conexão reta com codificação A e grau de proteção informado de IP65, IP67, IP68 e IP69K. Opera com tensão inferior a 60 V AC/DC e admite carga total de 4 A até 40 °C.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	EVF571
Tipo de conexão	1 × M12, reto, codificação A
Contatos	5, banhados a ouro
Grau de proteção	IP65, IP67, IP68 e IP69K
Tensão de operação	< 60 V AC/DC
Carga total	4 A até 40 °C
Terminais parafusados	0,25 a 1 mm²; AWG 23 a 17
Diâmetro do revestimento do cabo	3,5 a 6 mm
Materiais principais	Corpo em PA 6.6; bloqueio em aço inoxidável 1.4404 (316L); vedação em EPDM
Temperatura ambiente	-25 a 100 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões M12 retas, codificação A, com 5 contatos, em aplicações compatíveis com os limites elétricos e mecânicos especificados.
Aplicações em áreas úmidas e higiênicas da indústria de alimentos, conforme a descrição do produto.
Montagem com condutores de 0,25 a 1 mm² (AWG 23 a 17) e cabo com revestimento de 3,5 a 6 mm.

⚠ Considere outro se precisa de:

Não selecionar para tensões iguais ou superiores a 60 V AC/DC ou carga total acima de 4 A até 40 °C.
Não selecionar para cabos cujo revestimento tenha diâmetro fora de 3,5 a 6 mm ou cujos condutores estejam fora da faixa especificada.
Não presumir compatibilidade com conectores de codificação, número de contatos ou formato diferentes; confirme o encaixe e a pinagem requeridos pela aplicação.

APLICAÇÕES E USO

Uso indicado em áreas úmidas e higiênicas da indústria de alimentos, conforme a descrição do produto.
Pode ser considerado em ligações M12 de codificação A e 5 contatos quando a pinagem requerida pelo equipamento for confirmada e os limites elétricos, de cabo e de temperatura forem respeitados.
Os graus IP65, IP67, IP68 e IP69K são declarados para o conector; a ficha fornecida não especifica as condições de instalação ou ensaio necessárias para cada grau. A adequação do conjunto montado deve ser confirmada no datasheet do fabricante.

COMO ESCOLHER

Antes de comprar o IFM EVF571 — conector plugável M12 reto, 5 pinos, codificação A, IP69K, verifique estes pontos:

Escolha o EVF571 quando

A aplicação exigir um conector plugável M12 reto, codificação A e 5 contatos, com tensão inferior a 60 V AC/DC, carga total de até 4 A a 40 °C e cabo dentro das faixas de diâmetro e seção indicadas.

Verifique outra configuração quando

O equipamento exigir outro número de contatos, codificação ou formato de conexão, ou quando os requisitos de tensão, carga, diâmetro externo do cabo ou seção dos condutores estiverem fora dos limites informados. Confirme a pinagem e os requisitos do equipamento no respectivo esquema.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo	EVF571	Identificação do conector plugável IFM.
Tipo de produto	Plugável	Categoria funcional indicada na ficha.
Aplicação indicada	Áreas úmidas e higiênicas na indústria de alimentos	Aplicação descrita para o produto.
GTIN	4021179313377	Identificador comercial informado no anúncio.
Part number do anúncio	EVF571	Código do produto na fonte primária do anúncio.
SKU	EVF571	Código de estoque informado no anúncio.
Marca	IFM	Marca indicada na fonte primária.

Conexão elétrica e dados de contato
Conexão	1 × M12, reta	Configuração física da conexão.
Codificação	A	Tipo de codificação informado para o conector.
Número de contatos	5	Quantidade de contatos do conector.
Acabamento dos contatos	Dourado; contatos banhados a ouro	Material de superfície declarado para os contatos.
Terminação elétrica	Terminais parafusados	Método de conexão dos condutores.
Seção dos condutores	0,25 a 1 mm²; AWG 23 a 17	Faixa de condutores admitida pela ficha.
Diâmetro do revestimento do cabo	3,5 a 6 mm	Faixa dimensional indicada para o revestimento do cabo.
Torque máximo de aperto	0,6 a 1,2 Nm	Faixa de torque informada para o aperto; observar as instruções do fabricante.

Dados elétricos
Tensão de operação	< 60 V AC/DC	Limite de tensão declarado para operação.
Carga total	4 A até 40 °C	Capacidade de carga total informada, condicionada à temperatura indicada.
Classe de proteção elétrica	II	Classe de proteção indicada na ficha.

Proteção e materiais
Graus de proteção	IP65, IP67, IP68 e IP69K	Graus de proteção declarados para o produto; a ficha não detalha condições de ensaio ou montagem.
Sem silicone	Sim	Característica especial indicada na ficha.
Corpo	PA 6.6, cinza	Material e cor declarados para o corpo.
Bloqueio	Aço inoxidável 1.4404 (316L)	Material declarado para o mecanismo de bloqueio.
Vedação	EPDM	Material declarado para a vedação.

Condições ambientais
Temperatura ambiente	-25 a 100 °C	Faixa de temperatura ambiente informada.
Temperatura de armazenamento	-25 a 55 °C	Faixa declarada para armazenamento.
Umidade de armazenamento	10 a 100 %	Faixa de umidade relativa informada para armazenamento.
Outras condições climáticas de armazenamento	1K22 / DIN 60721-3-1	Classificação declarada para as condições climáticas de armazenamento.

Dados físicos e embalagem
Peso informado	32,9 g	Valor de peso indicado nos atributos do produto; o anúncio informa embalagem com 1 peça.
Quantidade por embalagem	1 peça	Quantidade de embalagem registrada na ficha do produto.

COMPATIBILIDADE

Comunicação

• A ficha não informa protocolo de comunicação. A compatibilidade depende da pinagem e dos sinais requeridos pelo equipamento conectado.

Conexões

Elétrica Conector M12 reto, codificação A, com 5 contatos banhados a ouro. Terminais parafusados para condutores de 0,25 a 1 mm² (AWG 23 a 17); tensão de operação inferior a 60 V AC/DC; carga total de 4 A até 40 °C.

Processo Conexão elétrica M12; a ficha não especifica uma conexão de processo. O conector não deve ser tratado como conexão de processo.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Acoplamento com interface M12 de codificação A e 5 contatos, com pinagem confirmada para a aplicação	✓	Formato, codificação e número de contatos correspondem; confirme também a atribuição dos sinais no esquema do equipamento.
Aplicação com tensão inferior a 60 V AC/DC e carga total de até 4 A a 40 °C	✓	Atende aos limites elétricos informados para o produto.
Instalação com cabo de revestimento entre 3,5 e 6 mm e condutores de 0,25 a 1 mm²	✓	As dimensões estão dentro das faixas declaradas para a conexão elétrica.
Aplicação que requer tensão igual ou superior a 60 V AC/DC ou carga acima de 4 A a 40 °C	✗	Os requisitos excedem os limites informados para tensão ou carga total.
Acoplamento com codificação, formato ou quantidade de contatos diferentes	✗	A ficha identifica M12 reto, codificação A e 5 contatos; não há evidência de compatibilidade mecânica ou elétrica com outras configurações.

INSTALAÇÃO

Como instalar o IFM EVF571 — conector plugável M12 reto, 5 pinos, codificação A, IP69K

Confirme que a interface do equipamento é M12 reta, codificação A e 5 contatos, e valide a pinagem no esquema correspondente.
Verifique que tensão e carga da aplicação estão dentro dos limites declarados para o produto.
Prepare cabo com revestimento de 3,5 a 6 mm e condutores de 0,25 a 1 mm² (AWG 23 a 17).
Conecte os condutores nos terminais parafusados conforme a pinagem da aplicação e as instruções do fabricante.
Monte o cabo e o conector sem danificar a vedação; aplique o torque indicado de 0,6 a 1,2 Nm, respeitando as instruções do fabricante.
Antes de energizar, inspecione o acoplamento, a fixação do cabo e a vedação; confirme que o conjunto instalado atende às condições ambientais da aplicação.

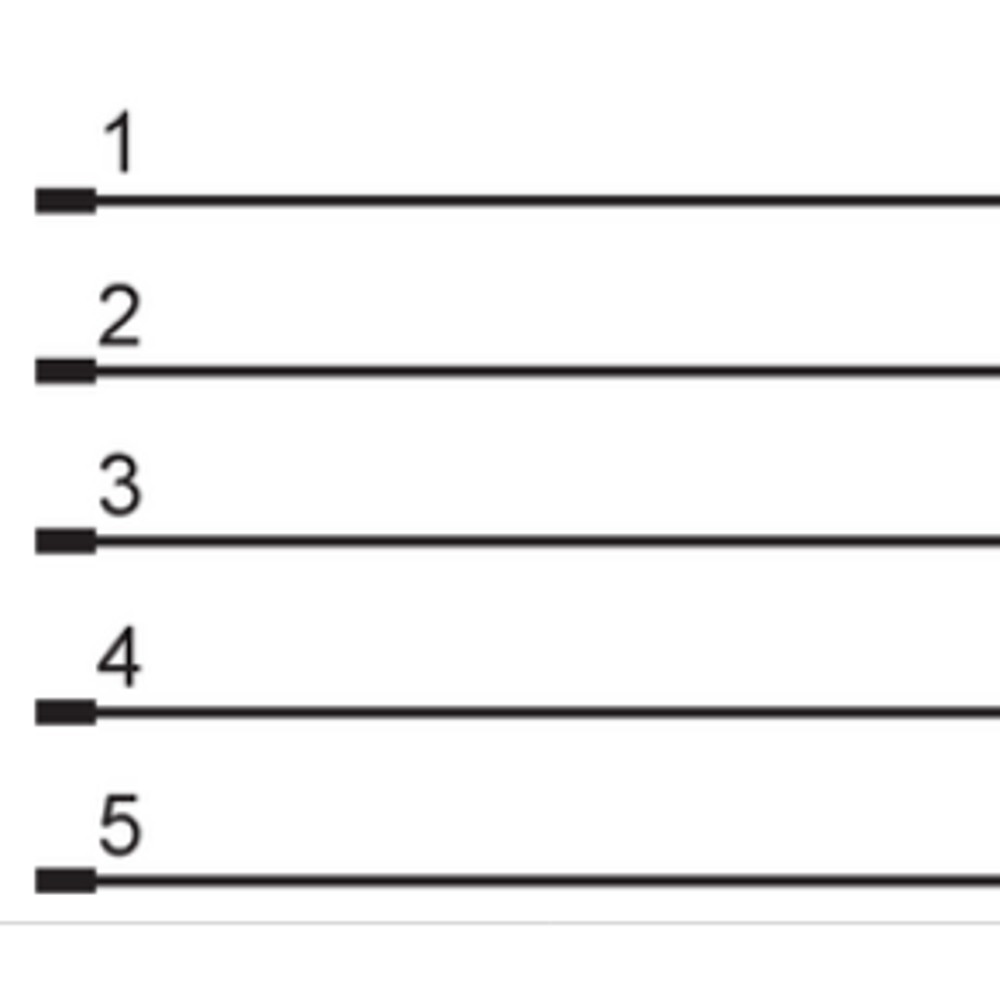

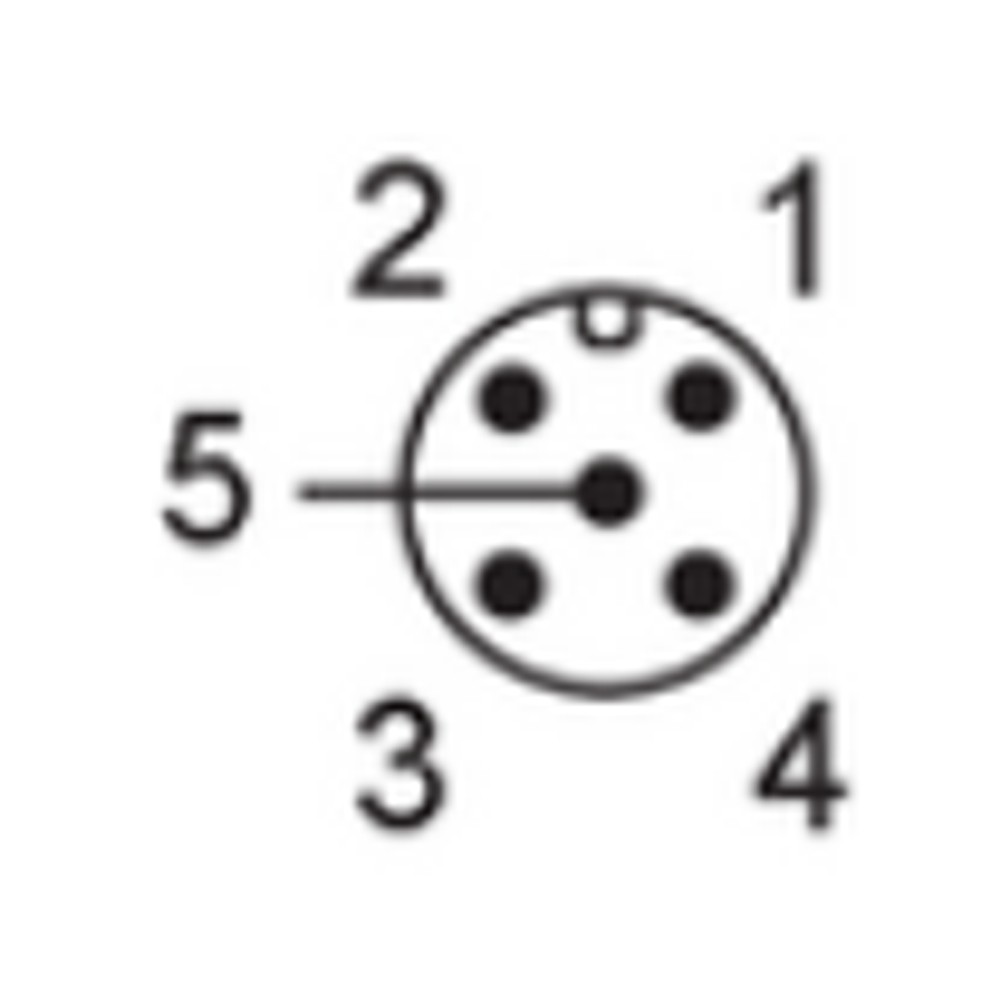

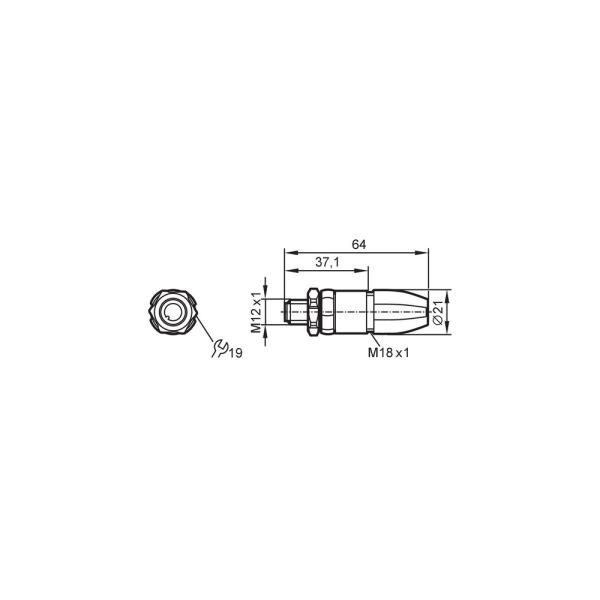

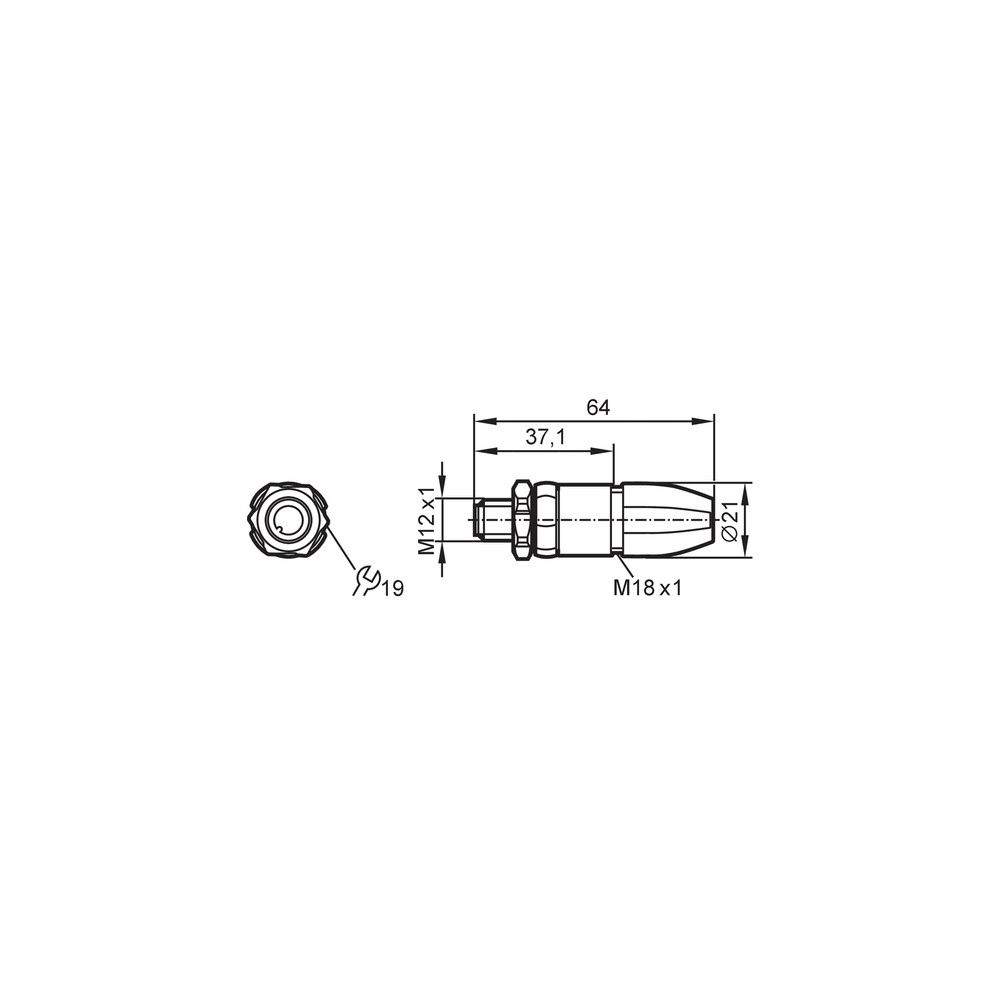

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Não há continuidade em um ou mais condutores após a montagem.	Condutor mal fixado no terminal parafusado ou ligação em terminal incompatível com a pinagem requerida.	Desenergize o circuito, confira a ligação de cada condutor conforme o esquema do equipamento e verifique a continuidade com instrumento apropriado.
O conector não acopla corretamente à interface.	Interface com formato, codificação ou quantidade de contatos diferente da especificada, ou alinhamento inadequado durante o acoplamento.	Compare a interface com M12 reto, codificação A e 5 contatos; inspecione o alinhamento e não force o acoplamento.
O cabo fica solto ou não assenta corretamente na entrada.	Diâmetro do revestimento fora da faixa de 3,5 a 6 mm ou montagem inadequada do cabo.	Meça o diâmetro externo do revestimento e compare com a faixa declarada; revise a montagem segundo o datasheet.
Há entrada de umidade no conjunto instalado.	Vedação danificada, montagem incorreta ou uso do conjunto em condição de instalação não contemplada pela ficha.	Inspecione a vedação EPDM e o acoplamento, verifique o estado do cabo e compare as condições de instalação com as instruções do fabricante.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM EVF571 (PT-BR) (Datasheet) Desenho em escala IFM EVF571 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM EVF571 e onde ele é usado?

É um conector plugável M12 destinado a áreas úmidas e higiênicas da indústria de alimentos. A ficha especifica formato reto, codificação A e 5 contatos.

O EVF571 aceita qualquer sensor ou dispositivo com conector M12?

Não é possível afirmar compatibilidade com todo dispositivo M12 apenas pelo formato. Confirme codificação, quantidade de contatos e pinagem exigida pelo equipamento.

O que acompanha o EVF571?

A ficha registra embalagem com 1 peça. Não há acessórios adicionais listados.

Posso usar o EVF571 em uma aplicação com tensão de 60 V?

A tensão de operação especificada é inferior a 60 V AC/DC. Portanto, uma aplicação que exija 60 V ou mais não está dentro do limite informado.

Ele serve para um cabo com revestimento de 7 mm?

A faixa de diâmetro do revestimento indicada é de 3,5 a 6 mm. Um cabo de 7 mm está fora dessa faixa.

O equipamento não liga depois da montagem: o que devo verificar antes de trocar o conector?

Com o circuito desenergizado, confira a pinagem e a fixação dos condutores nos terminais parafusados. Verifique também continuidade e compatibilidade da interface com codificação A e 5 contatos.

O conector apresenta umidade na instalação: o que pode estar acontecendo?

Uma vedação danificada ou montagem inadequada pode permitir entrada de umidade. Inspecione a vedação EPDM, o acoplamento e as condições de instalação antes de substituir o componente.

É melhor comprar o EVF571 ou procurar somente terminais ou peças avulsas?

O EVF571 é cadastrado como um conector plugável, com embalagem de 1 peça; a ficha não informa um kit de reparo ou componentes avulsos. Se a necessidade for substituir uma parte específica, confirme a disponibilidade e a referência dessa peça com o fabricante.

Como escolher entre o EVF571 e outro conector M12?

Escolha o EVF571 quando forem necessários conexão reta, codificação A e 5 contatos, respeitando os limites elétricos e as faixas de cabo informadas. Para outra codificação, número de contatos ou formato, selecione uma configuração correspondente à interface e à pinagem da aplicação.

Que cuidado devo ter ao instalar o EVF571?

Use condutores de 0,25 a 1 mm² e cabo com revestimento de 3,5 a 6 mm, conferindo a pinagem do equipamento. A ficha informa torque de aperto de 0,6 a 1,2 Nm; siga também as instruções do fabricante para montagem e vedação.

GLOSSÁRIO TÉCNICO

Codificação A

Configuração de chaveamento mecânico do conector que deve corresponder à interface a acoplar. (Ref.: codificação A)

M12

Designação da conexão elétrica especificada para este conector. (Ref.: conexão 1 × M12, reta)

Grau de proteção IP

Classificação de proteção declarada para o invólucro contra ingresso de agentes externos; as condições de instalação devem ser consultadas na documentação do fabricante. (Ref.: IP65, IP67, IP68 e IP69K)

EPDM

Material elastomérico especificado para a vedação do conector. (Ref.: material de vedação EPDM)

AWG

Sistema de designação da bitola de condutores; a ficha relaciona AWG 23 a 17 com a seção de 0,25 a 1 mm². (Ref.: terminais parafusados)
