Soquete Confeccionável M12 IFM EVF570

Pré-visualizar: EVF570 IFM - Soquete Confeccionável M12 Indústria Alimentícia 5 Pinos, IP69K, Ouro

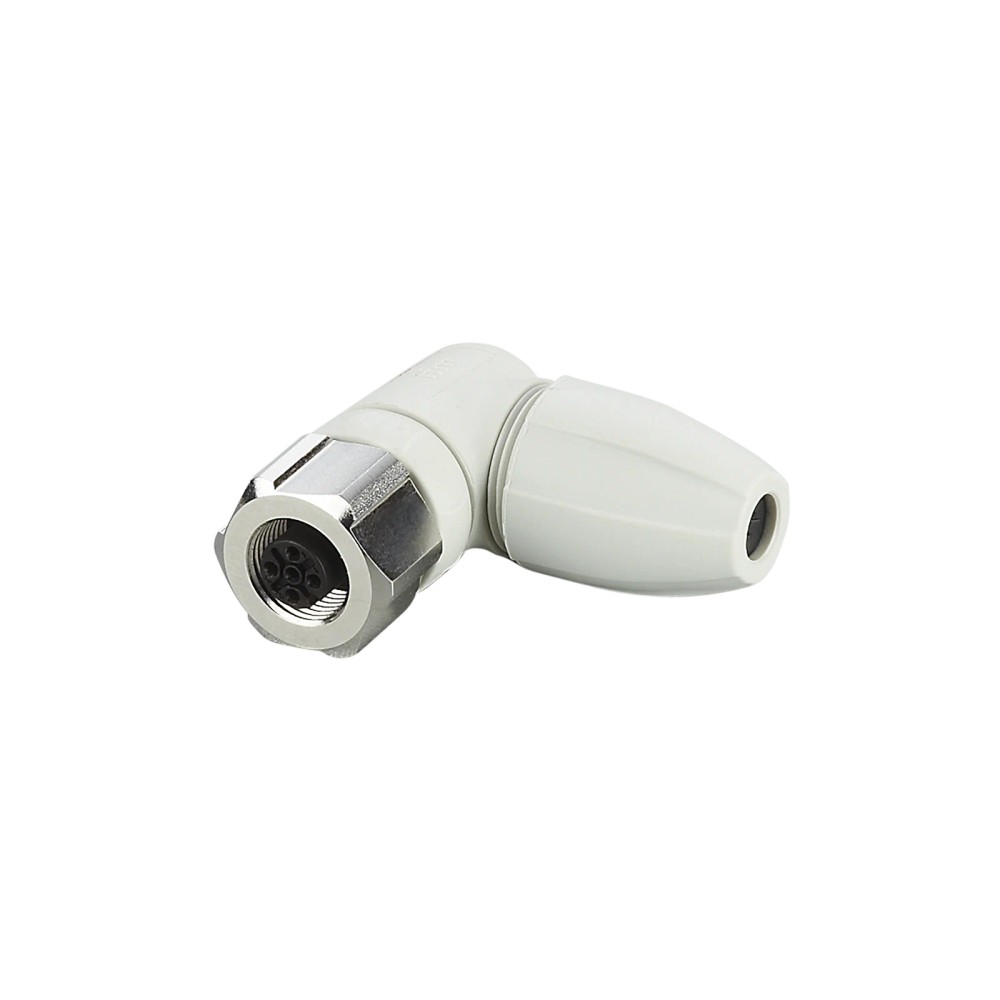

EVF570 IFM - Soquete Confeccionável M12 Indústria Alimentícia 5 Pinos, IP69K, Ouro

Imagem meramente ilustrativa

R$ 307,80

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVF570
EAN: 4021179313360
NCM do produto: 85369090

Destaques do Produto Interface do soquete...mais

Fechar menu

Saiba mais sobre: "EVF570 IFM - Soquete Confeccionável M12 Indústria Alimentícia 5 Pinos, IP69K, Ouro"

Destaques do Produto

Interface do soquete

M12 angular, codificação A

Número de contatos

Limite de tensão

Inferior a 60 V AC/DC

Corrente total informada

4 A a 40 °C

Diâmetro do revestimento do cabo

3,5 a 6 mm

Aplicação indicada

Áreas úmidas e higiênicas na indústria de alimentos

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o IFM EVF570 – Soquete confeccionável M12, angular, A-coded, 5 pinos, para indústria alimentícia

O EVF570 é um soquete confeccionável M12 angular de 5 pinos, destinado à conexão elétrica em áreas úmidas e higiênicas da indústria de alimentos. Possui contatos banhados a ouro e construção sem silicone. Sua proteção especificada inclui IP65, IP67, IP68 e IP69K; a tensão de operação é inferior a 60 V AC/DC.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Soquete confeccionável
Conexão do soquete	M12, angular, codificação A
Contatos	5, banhados a ouro
Tensão de operação	< 60 V AC/DC
Capacidade de carga total	4 A a 40 °C
Grau de proteção	IP65, IP67, IP68, IP69K
Material do corpo	PA 6.6, cinza
Material da porca de bloqueio	1.4404 (aço inoxidável / 316L)
Faixa de temperatura ambiente	-25 a 100 °C
Conexão dos condutores	Terminais parafusados; 0,25 a 1 mm²; AWG 23 a 17

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões M12 com codificação A que exijam soquete angular de 5 contatos e sejam compatíveis com a configuração elétrica do equipamento conectado.
Montagem em áreas úmidas e higiênicas da indústria de alimentos, conforme a aplicação indicada pelo fabricante.
Condutores com seção de 0,25 a 1 mm² (AWG 23 a 17) e cabo com revestimento de 3,5 a 6 mm de diâmetro.

⚠ Considere outro se precisa de:

Não selecione para circuitos cuja tensão de operação seja igual ou superior a 60 V AC/DC.
Não selecione para correntes totais acima de 4 A a 40 °C, conforme o limite informado na ficha.
Não selecione se o equipamento exigir outra codificação, geometria, quantidade de contatos ou configuração elétrica; confirme a correspondência antes da montagem.

APLICAÇÕES E USO

Uso em conexões elétricas de áreas úmidas e higiênicas na indústria de alimentos; essa aplicação é declarada na ficha do produto.
Aplicação em conjuntos que utilizem interface M12 angular, codificação A, de 5 contatos, desde que a configuração elétrica do equipamento seja compatível.
A adequação a um processo específico depende dos limites de tensão, corrente, cabo e temperatura ambiente indicados e da montagem correta; outros usos não são confirmados pela ficha fornecida.

COMO ESCOLHER

Antes de comprar o IFM EVF570 – Soquete confeccionável M12, angular, A-coded, 5 pinos, para indústria alimentícia, verifique estes pontos:

Escolha o EVF570

Quando a interface requerida for M12 angular, codificação A, com 5 contatos, e a montagem atender aos limites de tensão, corrente, seção dos condutores e diâmetro do cabo informados.

Verifique outra configuração

Se o equipamento exigir outra codificação ou geometria, mais ou menos contatos, condutores fora de 0,25 a 1 mm² ou cabo fora de 3,5 a 6 mm, compare a especificação necessária com a ficha do conector correspondente antes de selecionar.

Confirme a condição de uso

Para uso em ambiente úmido, verifique que a montagem completa e os componentes associados atendam às condições requeridas. Os graus IP indicados não eliminam a necessidade de instalação correta.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante	ifm / IFM ELECTRONIC	Identificação do fabricante conforme dados do produto.
Modelo	EVF570	Código de identificação do produto.
Tipo de produto	Soquete confeccionável	Componente de tecnologia de conexão.
Aplicação informada	Áreas úmidas e higiênicas na indústria de alimentos	Aplicação indicada na ficha do produto.
Sem silicone	Sim	Característica especial declarada.

Dados elétricos
Tensão de operação	< 60 V AC/DC	Limite de tensão de operação informado.
Capacidade de carga total	4 A a 40 °C	Valor especificado com temperatura de referência de 40 °C.
Classe de proteção	II	Classificação indicada nos dados do produto.
Contatos	5, banhados a ouro	Quantidade e acabamento dos contatos do soquete.

Conexões elétricas
Terminais parafusados	0,25 a 1 mm²; AWG 23 a 17	Faixa de seção dos condutores indicada para a conexão.
Diâmetro do revestimento do cabo	3,5 a 6 mm	Faixa admitida para o revestimento do cabo.
Conexão do soquete	1 x M12, angular; codificação A	Configuração mecânica da conexão.
Torque máximo de aperto	0,6 a 1,2 Nm	Faixa indicada para o bloqueio da conexão.

Proteção e condições ambientais
Grau de proteção	IP65, IP67, IP68, IP69K	Graus de proteção declarados para o produto; a condição efetiva depende da montagem correta.
Temperatura ambiente	-25 a 100 °C	Faixa de temperatura ambiente informada.
Temperatura de armazenamento	-25 a 55 °C	Faixa indicada para armazenamento.
Umidade de armazenamento	10 a 100 %	Faixa de umidade informada para armazenamento.
Condições climáticas de armazenamento	1K22 / DIN 60721-3-1	Referência declarada para as condições climáticas de armazenamento.

Dados mecânicos e materiais
Material do invólucro	PA 6.6, cinza	Material e cor indicados para o corpo do soquete.
Material da porca de bloqueio	1.4404 (aço inoxidável / 316L)	Material declarado para o bloqueio.
Material da vedação	EPDM	Material declarado para a vedação.
Peso	42 g	Peso informado nos dados do produto.
Unidades por embalagem	1 peça	Quantidade declarada por embalagem.
Referência comercial	EVF570	SKU e part number do anúncio: EVF570.
GTIN	4021179313360	Identificador comercial do produto.

COMPATIBILIDADE

Comunicação

• Conexão física M12 angular, codificação A, com 5 contatos. Não há protocolo de comunicação especificado na ficha.

Conexões

Elétrica Terminais parafusados para condutores de 0,25 a 1 mm² (AWG 23 a 17); cabo com revestimento de 3,5 a 6 mm; tensão de operação inferior a 60 V AC/DC; capacidade de carga total de 4 A a 40 °C. A compatibilidade elétrica depende da atribuição dos contatos e dos requisitos do dispositivo conectado, que devem ser confirmados na documentação correspondente.

Processo Não possui conexão de processo; é um componente de conexão elétrica M12 angular, codificação A.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamento com interface M12, codificação A, angular e de 5 contatos	✓	A configuração mecânica informada para o soquete é M12 angular, A-coded, com 5 contatos; confirme também a atribuição elétrica do equipamento.
Circuito com tensão inferior a 60 V AC/DC e corrente total de até 4 A a 40 °C	✓	Esses limites correspondem aos dados elétricos informados para o produto.
Condutores de 0,25 a 1 mm² e cabo com revestimento de 3,5 a 6 mm	✓	As dimensões estão dentro das faixas de conexão indicadas na ficha.
Circuito com tensão igual ou superior a 60 V AC/DC	✗	A tensão de operação especificada é inferior a 60 V AC/DC.
Aplicação que exija corrente total superior a 4 A a 40 °C	✗	A capacidade de carga total informada é 4 A a 40 °C.
Equipamento que exija codificação, orientação ou número de contatos diferentes	✗	A interface especificada é M12 angular, codificação A, com 5 contatos; outra configuração não corresponde à especificação deste produto.

INSTALAÇÃO

Como instalar o IFM EVF570 – Soquete confeccionável M12, angular, A-coded, 5 pinos, para indústria alimentícia

Confirme que a conexão do equipamento requer M12 angular, codificação A, com 5 contatos, e verifique a atribuição elétrica nos documentos dos dispositivos envolvidos.
Desenergize o circuito antes de preparar ou conectar os condutores.
Utilize condutores com seção entre 0,25 e 1 mm² (AWG 23 a 17) e cabo com revestimento de 3,5 a 6 mm.
Prepare o cabo e monte os condutores nos terminais parafusados, seguindo a atribuição dos contatos aplicável ao equipamento.
Monte e bloqueie a conexão sem exceder o torque máximo informado de 0,6 a 1,2 Nm.
Verifique o assentamento da vedação e a montagem completa antes de energizar; não presuma o grau de proteção do conjunto se a instalação não estiver corretamente concluída.

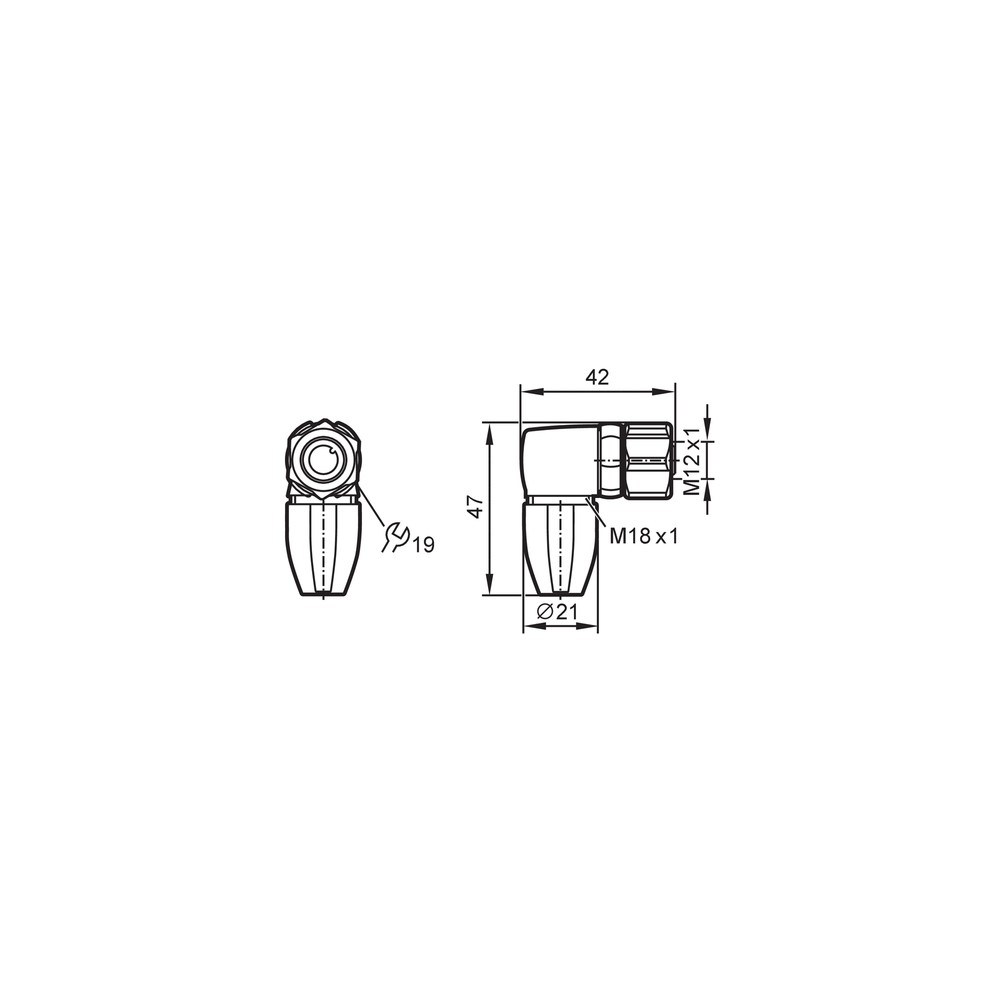

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Não há continuidade em um ou mais contatos após a montagem.	Condutor mal fixado no terminal parafusado ou ligação feita em posição diferente da atribuição de contatos necessária.	Com o circuito desenergizado, inspecione a fixação dos condutores e verifique a continuidade de cada contato conforme o esquema do dispositivo conectado.
A conexão apresenta interrupções durante a operação.	Bloqueio incompleto, assentamento inadequado da conexão ou condutor sem fixação estável.	Inspecione o acoplamento e os terminais; confira o torque de aperto dentro da faixa indicada e confirme que os condutores estão presos.
O cabo não assenta corretamente ou não fica retido no conjunto.	Diâmetro do revestimento fora da faixa especificada ou preparação incompatível com o terminal.	Meça o diâmetro do revestimento e confirme se está entre 3,5 e 6 mm; confira também a seção do condutor, de 0,25 a 1 mm².
Há entrada de umidade no conjunto instalado.	Montagem incompleta, vedação mal assentada ou condição de instalação que não corresponde à proteção requerida.	Inspecione a vedação EPDM, o assentamento e o acoplamento completo; compare a instalação com as instruções do fabricante antes de atribuir a falha ao componente.

DOCUMENTAÇÃO TÉCNICA

Folha de dados do EVF570 (PT-BR) (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o EVF570 e para que serve?

É um soquete confeccionável M12 angular, A-coded, com 5 contatos, para conexões elétricas. A ficha indica uso em áreas úmidas e higiênicas da indústria de alimentos.

O EVF570 pode ser usado em qualquer conexão M12?

Não. A configuração informada é M12 angular, codificação A, com 5 contatos; confirme também a compatibilidade elétrica e a atribuição dos contatos do equipamento.

O que acompanha o produto?

A ficha informa uma peça por embalagem. Não especifica acessórios incluídos.

O EVF570 serve para circuitos acima de 60 V?

Não é indicado para essa condição: a tensão de operação especificada é inferior a 60 V AC/DC.

Posso usar este soquete com corrente total acima de 4 A a 40 °C?

A ficha informa capacidade de carga total de 4 A a 40 °C; não o selecione para uma condição que exceda esse valor.

O que verificar se o sinal ou a alimentação não chega ao equipamento?

Antes de substituir o soquete, verifique a continuidade dos contatos, a fixação dos condutores nos terminais e a correspondência da ligação com a atribuição de contatos do equipamento.

O que pode causar interrupções depois de montar o cabo?

Uma conexão ou um condutor mal fixado pode causar interrupções. Com o circuito desenergizado, confira o assentamento, a retenção dos condutores e o bloqueio do conjunto.

Como decidir entre o EVF570 e outro soquete M12?

Escolha o EVF570 quando forem necessários M12 angular, codificação A e 5 contatos, respeitando os limites elétricos e de cabo. Se a geometria, a codificação ou a quantidade de contatos requerida for diferente, procure uma configuração que corresponda ao equipamento.

Quais cuidados são importantes na instalação?

Use condutores de 0,25 a 1 mm² e cabo com revestimento de 3,5 a 6 mm; respeite o torque informado de 0,6 a 1,2 Nm. Desenergize o circuito antes da montagem.

O EVF570 inclui desenho de ligação ou pinagem?

A ficha fornecida inclui datasheet e desenho em escala, mas não apresenta uma URL específica de diagrama elétrico ou pinagem. Consulte o datasheet e a documentação dos dispositivos conectados para confirmar a atribuição dos contatos.

GLOSSÁRIO TÉCNICO

Codificação A

Configuração de chaveamento da conexão M12 indicada para identificar a correspondência mecânica da interface. (Ref.: conexão do soquete: M12, codificação A.)

Grau de proteção IP

Classificação declarada para a proteção do invólucro contra ingresso de elementos conforme condições associadas à montagem. (Ref.: IP65, IP67, IP68 e IP69K.)

Terminal parafusado

Tipo de conexão em que o condutor é fixado por aperto de parafuso. (Ref.: terminais parafusados para 0,25 a 1 mm².)

Capacidade de carga total

Valor de corrente total informado para a condição de temperatura especificada. (Ref.: 4 A a 40 °C.)

Torque de aperto

Valor de torque indicado para o aperto do bloqueio da conexão. (Ref.: 0,6 a 1,2 Nm.)
