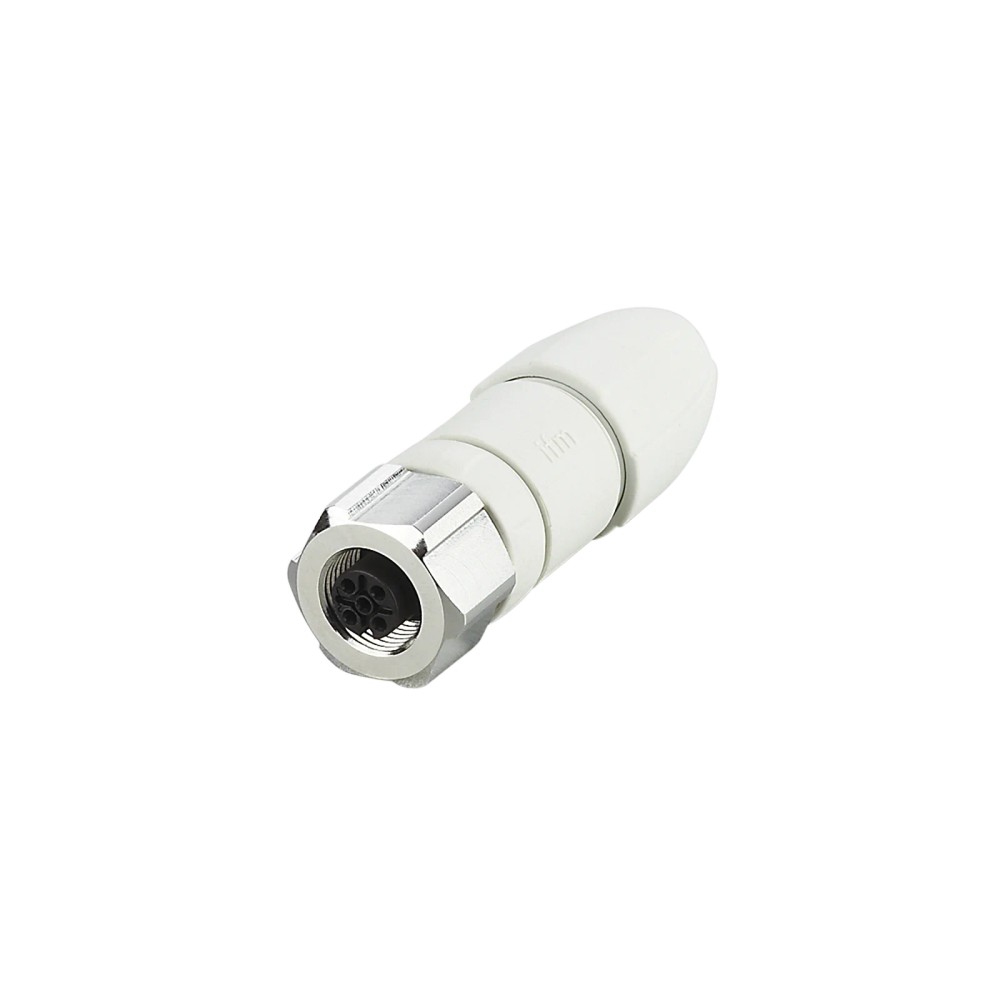

Soquete Confeccionável IFM EVF569 M12 5 Polos

Pré-visualizar: EVF569 IFM - Soquete Confeccionável M12 Indústria Alimentícia 5 Polos Reto IP69K

EVF569 IFM - Soquete Confeccionável M12 Indústria Alimentícia 5 Polos Reto IP69K

Imagem meramente ilustrativa

R$ 307,80

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVF569
EAN: 4021179313353
NCM do produto: 85369090

Destaques do Produto Formato e interface...mais

Fechar menu

Saiba mais sobre: "EVF569 IFM - Soquete Confeccionável M12 Indústria Alimentícia 5 Polos Reto IP69K"

Destaques do Produto

Formato e interface

M12 reto, codificação A

Número de polos

Terminação

Terminais parafusados, condutores de 0,25...1 mm² (AWG 23...17)

Diâmetro do cabo

Revestimento Ø 3,5...6 mm

Limites elétricos

< 60 V AC/DC; carga total de 4 A até 40 °C

Proteção

IP65, IP67, IP68 e IP69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Soquete Confeccionável IFM EVF569 M12, 5 polos, reto, IP69K

O IFM EVF569 é um soquete M12 confeccionável, reto e de 5 polos, destinado à conexão elétrica em áreas úmidas e higiênicas da indústria de alimentos. Possui codificação A, contatos banhados a ouro e corpo em PA 6.6. Sua tensão de operação é inferior a 60 V AC/DC e o grau de proteção especificado inclui IP65, IP67, IP68 e IP69K.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Soquete confeccionável
Conexão	M12, 1 conexão, reto, codificação A
Polos e contatos	5 polos, contatos dourados
Tensão de operação	< 60 V AC/DC
Capacidade de carga total	4 A até 40 °C
Grau de proteção	IP65, IP67, IP68, IP69K
Terminação elétrica	Terminais parafusados; 0,25...1 mm²; AWG 23...17
Diâmetro do revestimento do cabo	Ø 3,5...6 mm
Materiais principais	Corpo PA 6.6; bloqueio em aço inoxidável 1.4404/316L; vedação EPDM
Temperatura ambiente	-25...100 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Montagem de conexão M12 confeccionável em instalações elétricas de áreas úmidas e higiênicas da indústria de alimentos, conforme descrição do fabricante.
Aplicações que requerem conexão M12 reta, codificação A, 5 polos e condutores conectados por terminais parafusados dentro das faixas especificadas.
Instalações cujo cabo tenha revestimento com diâmetro entre 3,5 e 6 mm e cuja carga total não exceda 4 A até 40 °C.

⚠ Considere outro se precisa de:

Não selecionar quando a tensão de operação necessária for igual ou superior a 60 V AC/DC.
Não selecionar para cabos com revestimento fora de Ø 3,5...6 mm ou condutores fora de 0,25...1 mm² (AWG 23...17), conforme as faixas declaradas.
Não presumir compatibilidade com conectores de outra codificação, número de polos ou pinagem sem conferir a documentação e o dispositivo correspondente.

APLICAÇÕES E USO

Uso declarado pelo fabricante: montagem de conexões em áreas úmidas e higiênicas na indústria de alimentos; respeitar a faixa de temperatura ambiente de -25...100 °C e as condições de montagem correspondentes à proteção IP requerida.
Possibilidade de uso em outras instalações industriais com requisitos elétricos e mecânicos equivalentes é uma aplicação inferida, não explicitamente confirmada; validar ambiente, pinagem e requisitos de limpeza com o fabricante.
A ficha não detalha agentes químicos, duração de imersão, procedimento de lavagem ou compatibilidade com produtos de limpeza; consultar o datasheet para condições específicas.

COMO ESCOLHER

Antes de comprar o Soquete Confeccionável IFM EVF569 M12, 5 polos, reto, IP69K, verifique estes pontos:

Escolha o EVF569

Quando a instalação exigir um soquete confeccionável M12 reto, codificação A, 5 polos, terminais parafusados e cabo com revestimento de Ø 3,5...6 mm, respeitando os limites elétricos e ambientais informados.

Avalie outro conector

Busque outra configuração se o equipamento exigir outra codificação, quantidade de polos, geometria ou método de terminação. A ficha deste modelo não informa compatibilidade universal com dispositivos M12.

Confirme o ambiente e a montagem

Compare a aplicação com as classes IP e a faixa de temperatura ambiente indicadas e verifique na documentação do fabricante a montagem e as condições específicas de exposição.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante	IFM	Marca indicada no anúncio.
Modelo	EVF569	Identificação do produto.
Tipo de produto	Soquete confeccionável	Componente de conexão elétrica.
Aplicação declarada	Áreas úmidas e higiênicas na indústria de alimentos	Aplicação descrita para o produto.
Série	EVF	Série informada nos dados do produto.
SKU	EVF569	Código de identificação do anúncio.
GTIN	4021179313353	Identificador comercial informado.
Part number do anúncio	EVF569	Código prioritário informado no anúncio.
Part number do catálogo associado	SDOGH050VASFKPG	Código presente no dataset de catálogo associado; confirmar com o fabricante caso seja necessário para pedido.
Categoria	Tecnologia de conexão	Classificação do anúncio.

Dados elétricos
Tensão de operação	< 60 V AC/DC	Limite declarado; não exceder.
Capacidade de carga total	4 A até 40 °C	Capacidade total especificada com referência de temperatura de até 40 °C.
Classe de proteção	II	Classe informada nos dados técnicos.
Contatos	5, dourados	Contatos do soquete com banho de ouro.
Codificação	A	Codificação da conexão M12.
Conexão elétrica interna	Terminais parafusados	Método de conexão dos condutores.
Seção dos condutores	0,25...1 mm²; AWG 23...17	Faixa indicada para os terminais parafusados.

Conexão e montagem
Conexão do soquete	1 x M12, reto	Tipo e geometria da interface elétrica.
Diâmetro do revestimento do cabo	Ø 3,5...6 mm	Faixa de diâmetro admitida para o revestimento do cabo.
Torque máximo de aperto	0,6...1,2 Nm	Faixa indicada para o aperto; consultar o datasheet para aplicar corretamente na montagem.
Acessório de bloqueio	1.4404 (aço inoxidável/316L)	Material indicado para o elemento de bloqueio.

Materiais
Material do invólucro	PA 6.6, cinza	Material e cor informados para o corpo.
Material da vedação	EPDM	Material declarado para a vedação.
Isento de silicone	Sim	Característica declarada do produto.
Contatos banhados a ouro	Sim	Característica declarada para os contatos.

Proteção e condições ambientais
Grau de proteção	IP65, IP67, IP68, IP69K	Classes de proteção declaradas; a condição de montagem correta é necessária para obter a proteção especificada.
Temperatura ambiente	-25...100 °C	Faixa de temperatura ambiente informada.
Temperatura de armazenamento	-25...55 °C	Faixa declarada para armazenamento.
Umidade de armazenamento	10...100 %	Faixa de umidade de armazenamento informada.
Condições climáticas de armazenamento	1K22 / DIN 60721-3-1	Referência declarada para condições climáticas de armazenamento.

Dados físicos e fornecimento
Peso	42 g	Peso indicado no dataset do produto.
Unidades por embalagem	1 peça	Quantidade declarada por embalagem.
Dimensões	Não informadas nos dados disponíveis	Consultar o desenho em escala do fabricante.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação especificado para este produto; é um componente passivo de conexão elétrica.

• A compatibilidade de sinal depende da pinagem e das especificações do dispositivo conectado, que devem ser conferidas na documentação correspondente.

Conexões

Elétrica Soquete M12, codificação A, 5 contatos dourados; conexão elétrica por terminais parafusados para condutores de 0,25...1 mm² (AWG 23...17). Revestimento do cabo: Ø 3,5...6 mm. Tensão de operação < 60 V AC/DC; capacidade de carga total de 4 A até 40 °C.

Processo Não possui conexão de processo; trata-se de um conector elétrico M12 reto. A conexão mecânica M12 não confirma, por si só, compatibilidade elétrica ou de pinagem com qualquer dispositivo.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Montagem em equipamento com interface M12, codificação A e 5 posições, com pinagem confirmada na documentação do equipamento	✓	A configuração declarada do soquete é M12 reto, codificação A e 5 contatos; a pinagem deve ser verificada separadamente.
Conexão elétrica abaixo de 60 V AC/DC, até 4 A de carga total até 40 °C, com cabo dentro das faixas declaradas	✓	Esses são os limites elétricos e de cabo informados para o produto.
Instalação que exige tensão de operação igual ou superior a 60 V AC/DC	✗	A tensão de operação especificada é inferior a 60 V AC/DC.
Montagem com condutores fora de 0,25...1 mm² ou revestimento de cabo fora de Ø 3,5...6 mm	✗	As faixas de seção dos condutores e diâmetro do revestimento especificadas não abrangem essas dimensões.
Conexão a M12 de outra codificação ou número de polos sem validação da pinagem	✗	A ficha define codificação A e 5 contatos; não comprova compatibilidade mecânica e elétrica com outras configurações.

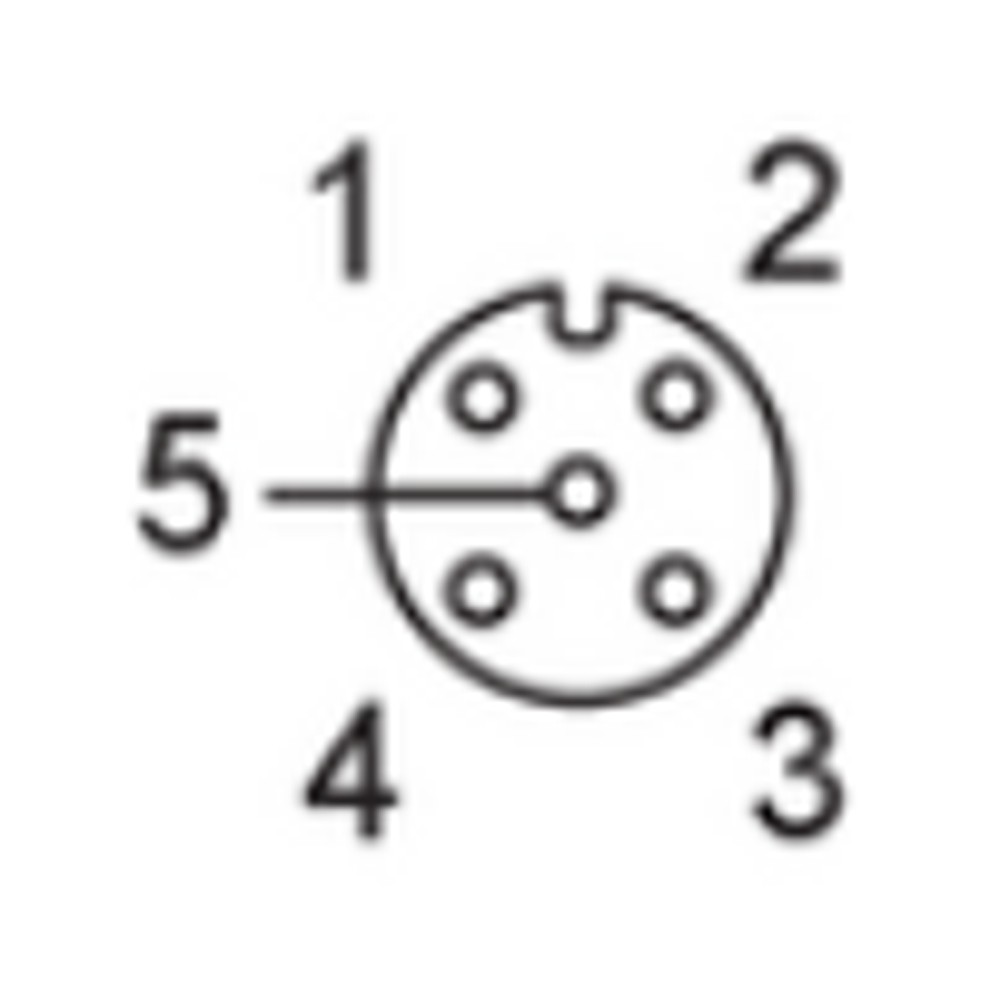

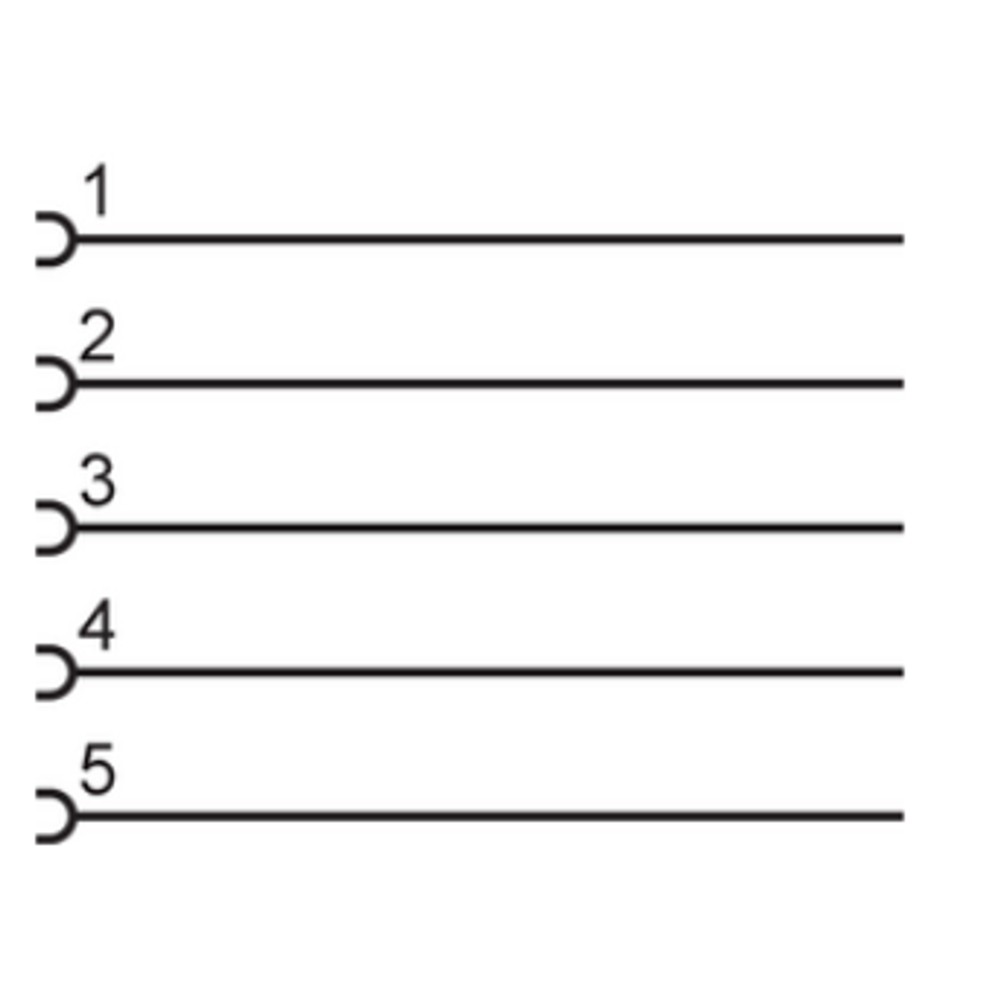

INSTALAÇÃO

Como instalar o Soquete Confeccionável IFM EVF569 M12, 5 polos, reto, IP69K

Confirme que o equipamento a conectar utiliza interface M12 com codificação A e 5 posições; verifique a pinagem na documentação do equipamento.
Selecione um cabo com revestimento de Ø 3,5...6 mm e condutores de 0,25...1 mm² (AWG 23...17).
Prepare e conecte os condutores aos terminais parafusados conforme a pinagem aplicável, consultando o datasheet do fabricante.
Monte o conjunto sem danificar a vedação EPDM e o corpo do conector.
Aperte conforme a faixa de torque indicada de 0,6...1,2 Nm, observando as instruções do fabricante.
Antes de energizar, confira a continuidade, a atribuição dos contatos, a fixação do cabo e o assentamento da conexão; não exceda os limites elétricos declarados.

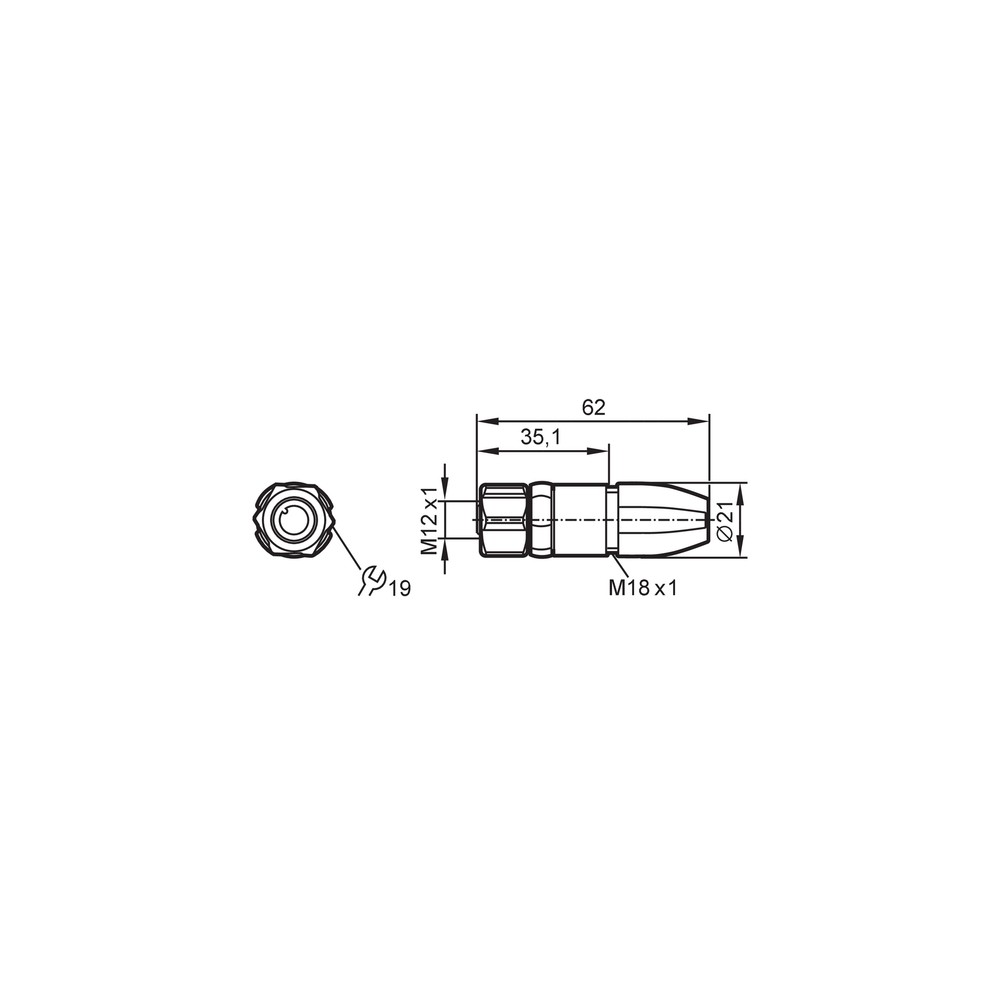

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O equipamento conectado não liga ou não reconhece o sinal.	Possível erro de pinagem ou condutor solto nos terminais parafusados.	Desenergize o circuito e confira a continuidade de cada condutor e a correspondência dos contatos com a pinagem do equipamento.
A conexão apresenta interrupções quando o cabo é movimentado.	Possível aperto inadequado dos terminais ou retenção insuficiente do cabo.	Inspecione os terminais e a fixação do cabo; confirme que a seção dos condutores e o diâmetro do revestimento estão dentro das faixas especificadas.
Há entrada de umidade na conexão montada.	Possível vedação mal assentada, montagem incorreta ou aplicação fora das condições de proteção especificadas.	Inspecione o assentamento da vedação e o acoplamento mecânico; confira a montagem indicada no datasheet e a classe IP exigida pela aplicação.
A conexão aquece ou apresenta falha sob carga.	Possível carga total acima da capacidade especificada ou operação fora dos limites elétricos.	Meça a corrente total e a temperatura de operação e compare com 4 A até 40 °C e tensão inferior a 60 V AC/DC.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM EVF569 em português (Datasheet) Desenho em escala IFM (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM EVF569 e para que serve?

É um soquete M12 confeccionável, reto e de 5 polos, destinado à conexão elétrica. O fabricante o descreve para aplicações em áreas úmidas e higiênicas da indústria de alimentos.

O que acompanha o EVF569?

Os dados disponíveis indicam uma peça por embalagem. Não há acessórios adicionais listados para este produto.

Qual cabo e quais condutores posso usar?

A ficha indica revestimento de cabo com Ø 3,5...6 mm e condutores de 0,25...1 mm² (AWG 23...17), conectados por terminais parafusados.

O EVF569 serve para tensão igual ou superior a 60 V?

Não, a tensão de operação especificada é inferior a 60 V AC/DC. Para uma tensão igual ou superior, selecione um componente com classificação adequada.

Posso usar este soquete com qualquer conector M12?

Não é possível afirmar compatibilidade universal. O EVF569 é M12 reto, codificação A e 5 contatos; confirme também a pinagem e a compatibilidade elétrica do dispositivo conectado.

O equipamento não funciona depois da montagem: o que devo verificar antes de trocar o soquete?

Confira primeiro a pinagem, a continuidade dos condutores e o aperto nos terminais. Um erro de ligação ou um condutor solto pode interromper a conexão.

A conexão falha quando o cabo se move; o que pode causar isso?

Uma terminação frouxa ou cabo fora das dimensões admitidas pode causar falhas intermitentes. Verifique os terminais, a retenção do cabo e as faixas de seção e diâmetro especificadas.

É melhor comprar o soquete confeccionável ou um cabo montado?

O EVF569 permite conexão por terminais parafusados e montagem com cabo dentro das faixas indicadas. A ficha não compara este modelo com conjuntos de cabo montados; escolha conforme o método de instalação requerido e confirme as interfaces.

Como devo apertar e instalar o conector?

A ficha informa torque de aperto de 0,6...1,2 Nm. Consulte o datasheet para os detalhes de montagem e verifique a pinagem antes de energizar.

Como confirmar se a montagem mantém a proteção IP indicada?

Confira o assentamento da vedação e a montagem conforme as instruções do fabricante. As classes IP declaradas dependem das condições corretas de instalação; consulte o datasheet para as condições específicas.

GLOSSÁRIO TÉCNICO

Codificação A

Configuração mecânica de codificação da interface M12; deve corresponder à configuração do dispositivo conectado.

Grau de proteção IP

Classificação de proteção do invólucro contra ingresso de agentes conforme a classe indicada; depende da montagem e das condições de uso especificadas.

Terminal parafusado

Sistema de conexão em que o condutor é fixado por aperto de parafuso.

EPDM

Material elastomérico indicado para a vedação do conector.

316L

Designação associada ao aço inoxidável 1.4404 usado no bloqueio do conector.
