Soquete Confeccionável M12 IFM EVF569

Pré-visualizar: EVF569 IFM - Soquete Confeccionável M12 Indústria Alimentícia 5 Polos, IP69K, Reto

EVF569 IFM - Soquete Confeccionável M12 Indústria Alimentícia 5 Polos, IP69K, Reto

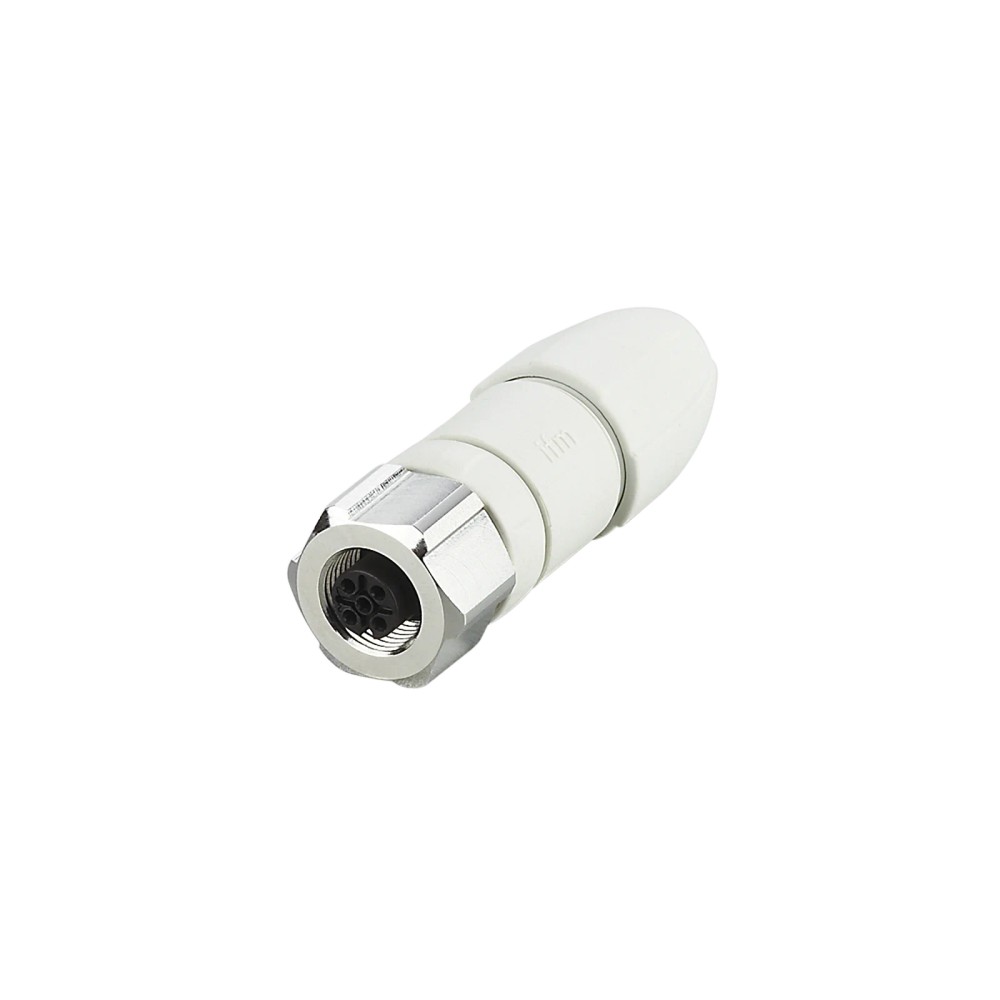

Imagem meramente ilustrativa

R$ 307,80

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVF569
EAN: 4021179313353
NCM do produto: 85369090

Destaques do Produto Número de polos 5...mais

Fechar menu

Saiba mais sobre: "EVF569 IFM - Soquete Confeccionável M12 Indústria Alimentícia 5 Polos, IP69K, Reto"

Destaques do Produto

Número de polos

Design

Reto

Tipo de conexão

Terminais parafusados

Grau de Proteção

IP69K

Material de bloqueio

Aço inoxidável 316L

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o EVF569 IFM - Soquete Confeccionável M12 Indústria Alimentícia 5 Polos, IP69K, Reto

O EVF569 é um soquete confeccionável M12 de 5 polos, ideal para aplicações em áreas úmidas e higiênicas da indústria de alimentos. Oferece alta resistência à corrosão devido à porca em aço inox 316L e grau de proteção IP69K contra lavagens intensas. É a escolha técnica para quem busca flexibilidade no comprimento do cabo em ambientes exigentes.

PRINCIPAIS ESPECIFICAÇÕES

SKU	EVF569
Marca	IFM
Polos	5
Formato	Reto
Proteção IP	IP69K
Tensão	< 60 V AC/DC
Corrente	4 A
Material	Aço Inoxidável 316L / PA 6.6

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Áreas úmidas na indústria de alimentos
Aplicações que exigem grau de proteção IP69K
Manutenção industrial onde é necessário customizar o comprimento do cabo

⚠ Considere outro se precisa de:

Ambientes com temperaturas contínuas acima de 100 °C
Aplicações com cabos de diâmetro externo menor que 3,5 mm ou maior que 6 mm
Uso em atmosferas explosivas sem certificação específica

APLICAÇÕES E USO

Indústria alimentícia: ideal para zonas onde ocorrem limpezas frequentes com jatos de água.
Máquinas de envase e empacotamento: permite montagem customizada do cabeamento de sensores.
Ambientes corrosivos: onde a durabilidade do aço inox é necessária para evitar oxidação prematura.

COMO ESCOLHER

Antes de comprar o EVF569 IFM - Soquete Confeccionável M12 Indústria Alimentícia 5 Polos, IP69K, Reto, verifique estes pontos:

Quando escolher este modelo

Escolha o EVF569 quando precisar de um conector M12 para ambientes extremamente úmidos que exigem lavagens frequentes e alta resistência química (materiais inox 316L).

Quando buscar alternativas

Busque alternativas se sua aplicação exigir temperaturas superiores a 100 °C ou se a bitola do cabo for inferior a 3,5 mm ou superior a 6 mm, pois o prensa-cabos não garantirá a vedação.

ESPECIFICAÇÕES TÉCNICAS

Dados Mecânicos
Tipo de conexão	1 x M12, reto	Configuração física do soquete
Material da porca de bloqueio	1.4404 (Aço inoxidável 316L)	Material resistente à corrosão
Corpo do conector	PA 6.6, cinza	Material plástico do invólucro

Dados Elétricos
Tensão de operação	< 60 V AC/DC	Limite de isolamento elétrico
Capacidade de carga	4 A (até 40 °C)	Corrente máxima nominal
Contatos	5 pinos, banhados a ouro	Garante baixa resistência de contato

Condições Ambientais
Grau de proteção	IP65, IP67, IP68, IP69K	Classificação de resistência ambiental
Temperatura ambiente	-25...100 °C	Faixa de operação permitida
Isento de silicone	Sim	Evita contaminação em processos de pintura ou selagem

COMPATIBILIDADE

Comunicação

• Sinais digitais padrão (PNP/NPN)

• Sinais analógicos 4-20mA / 0-10V

• IO-Link

Conexões

Elétrica Terminais parafusados (0,25...1 mm²)

Processo M12 roscado

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambientes de lavagem (Washdown)	✓	O produto possui proteção IP69K, sendo especificamente projetado para suportar jatos de água de alta pressão.
Cabos de 8mm de diâmetro	✗	O prensa-cabos é limitado para cabos de 3,5 a 6 mm. Cabos mais grossos não permitirão o fechamento estanque.
Conexão com sensores M12 5 polos	✓	Possui codificação A, o que garante compatibilidade mecânica e elétrica com a maioria dos sensores industriais M12.

INSTALAÇÃO

Como instalar o EVF569 IFM - Soquete Confeccionável M12 Indústria Alimentícia 5 Polos, IP69K, Reto

Desmonte a carcaça do conector girando a parte traseira.
Passe o cabo através da porca de vedação traseira.
Descasque os fios condutores (aproximadamente 5-8 mm).

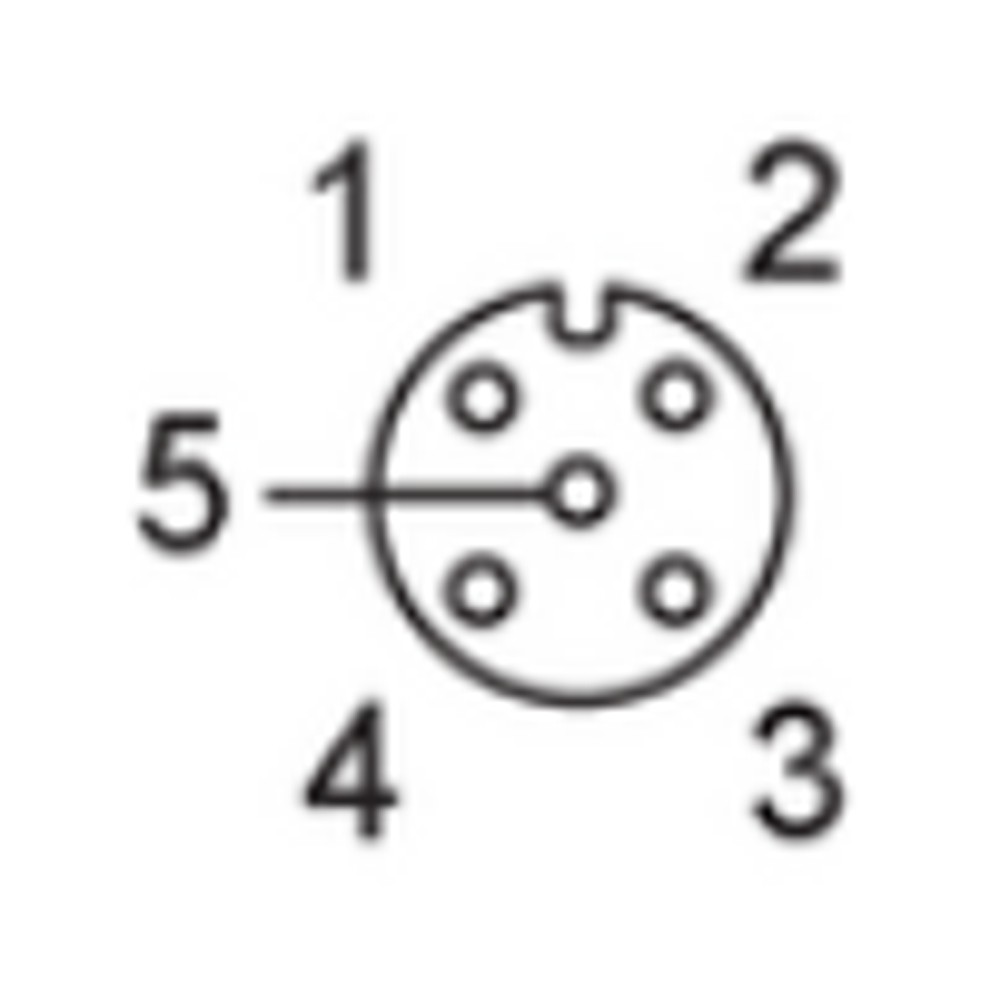

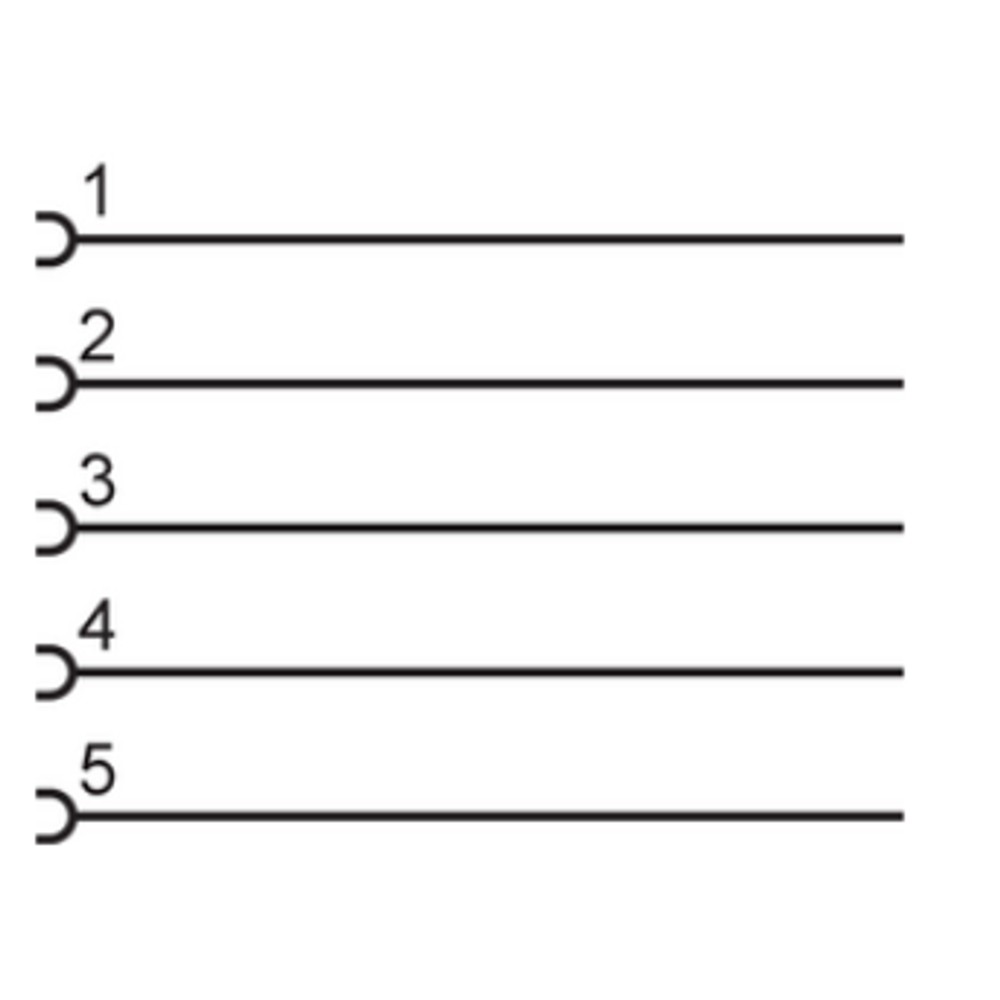

Insira os fios nos terminais parafusados internos seguindo a pinagem desejada.
Aperte os parafusos dos terminais garantindo contato firme.
Monte o corpo do conector e aplique o torque de aperto da porca (0,6-1,2 Nm).

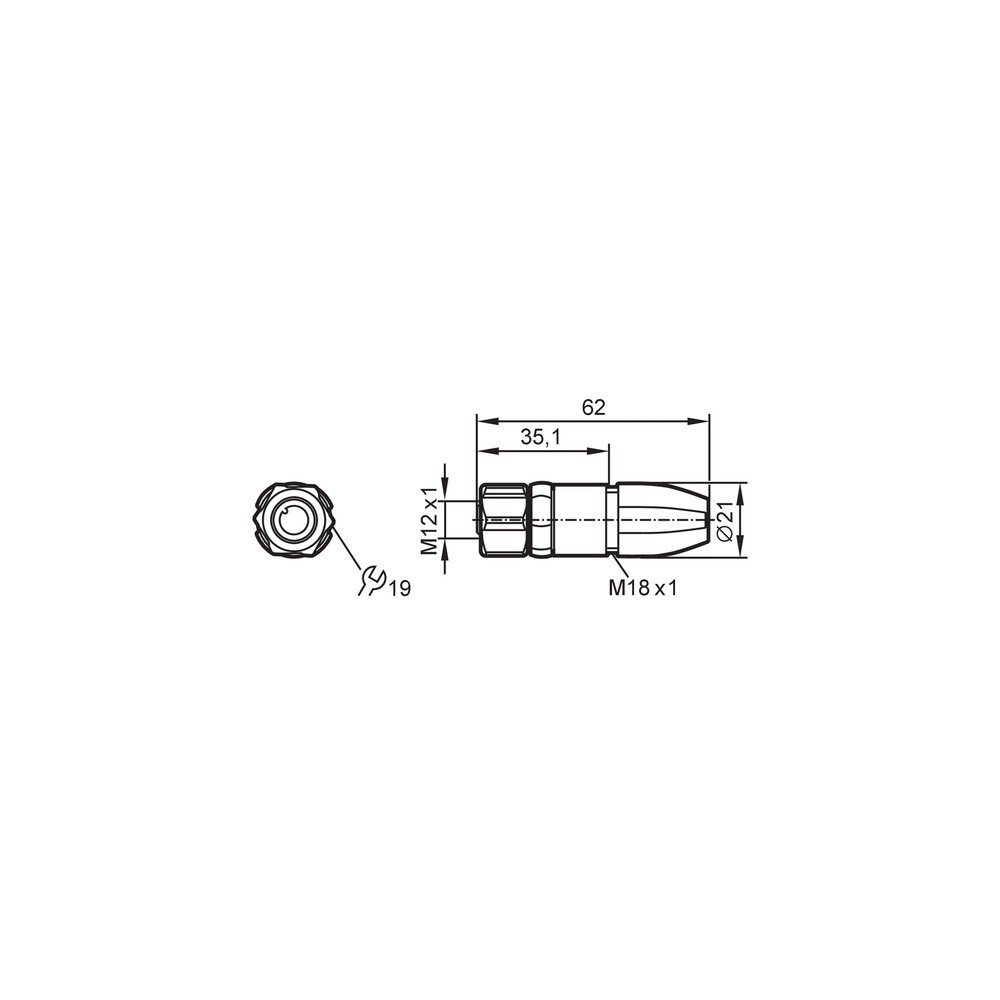

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Entrada de umidade dentro do invólucro do conector.	Vedação EPDM mal posicionada ou sujeira na interface de selagem.	Inspecionar a guarnição EPDM e verificar se não há detritos ou danos físicos na vedação.
Queda de tensão ou falha de comunicação intermitente.	Torque insuficiente ou excessivo no aperto dos terminais ou da porca de união.	Utilizar torquímetro para garantir o torque de 0,6...1,2 Nm conforme especificado.
Falta de estanqueidade, permitindo entrada de fluidos.	Cabo utilizado fora da especificação (diâmetro externo incorreto).	Medir o diâmetro do cabo (deve estar entre 3,5...6 mm) e verificar se o prensa-cabos veda corretamente.
Conector sem sinal elétrico.	Fios mal fixados nos bornes parafusados.	Testar a continuidade elétrica com multímetro desde o borne interno até a outra extremidade do cabo.

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico EVF569 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o soquete confeccionável IFM EVF569?

O EVF569 é um soquete confeccionável M12 de 5 polos, projetado para conexão elétrica em campo em ambientes industriais, especialmente onde há requisitos de higiene.

Para quais aplicações este conector é mais indicado?

Ele é indicado principalmente para a indústria de alimentos e bebidas, devido ao seu design robusto e grau de proteção IP69K, que resiste a lavagens intensas.

Existe alguma limitação técnica para o uso deste conector?

Este conector não é adequado para ambientes onde a temperatura de operação exceda os 100 °C ou para aplicações que exijam protocolos de comunicação não compatíveis com a pinagem M12 padrão A.

Posso usar este conector em aplicações submersas?

Não é recomendado para uso em aplicações submersas permanentes, apesar do alto índice de proteção, pois é um conector confeccionável e não um cabo moldado de fábrica.

Como diagnosticar falhas de conexão intermitente?

Sintomas comuns incluem falhas de sinal ou intermitência; verifique se a vedação EPDM está íntegra e se o torque de aperto entre 0,6...1,2 Nm foi respeitado.

O que verificar se o conector parar de funcionar repentinamente?

A causa provável é a oxidação ou entrada de umidade; verifique a integridade da vedação e se os terminais parafusados estão corretamente fixados sem fios expostos.

Qual a vantagem deste modelo em relação a um cabo pré-moldado?

Este produto é vendido como uma peça avulsa, permitindo que você monte o comprimento de cabo exato necessário para sua instalação, diferindo de cabos pré-moldados de comprimento fixo.

Devo comprar este soquete ou um cabo pronto?

O EVF569 é superior para manutenções rápidas em campo, pois permite a substituição do conector sem a necessidade de trocar todo o cabeamento da máquina.

A instalação requer ferramentas especiais?

Sim, a instalação exige decapagem dos fios, inserção nos bornes parafusados internos e torque adequado para garantir a vedação IP69K.

Qual a procedência deste conector?

A IFM garante a conformidade com as especificações técnicas listadas, sendo um produto original desenvolvido para ambientes rigorosos.

GLOSSÁRIO TÉCNICO

IP69K

Grau de proteção que indica resistência à entrada de poeira e proteção contra jatos de água de alta pressão e alta temperatura. (Ref.: DIN 40050-9)

Confeccionável

Tipo de conector que permite a montagem do cabo pelo próprio usuário no local da instalação, dispensando moldagem de fábrica.

Codificação A

Padrão de pinagem M12 para sinais padrão e sensores, garantindo que o acoplamento seja feito apenas com dispositivos compatíveis. (Ref.: IEC 61076-2-101)

EPDM

Etileno-Propileno-Dieno, um tipo de borracha sintética com excelente resistência ao calor e ao ozônio, ideal para vedações industriais.

1.4404

Aço inoxidável austenítico (também conhecido como 316L) com baixo teor de carbono, oferecendo alta resistência à corrosão. (Ref.: DIN EN 10088-3)

Ligações relacionadas com "EVF569 IFM - Soquete Confeccionável M12 Indústria Alimentícia 5 Polos, IP69K, Reto"

Comentáriosmais

Fechar menu

Gostaríamos de saber a sua opinião sobre: "EVF569 IFM - Soquete Confeccionável M12 Indústria Alimentícia 5 Polos, IP69K, Reto"

Para avaliar, preencha:
