Conector M12 Angular IFM EVF568

Pré-visualizar: EVF568 IFM - Plugável IFM M12 Angular Indústria Alimentícia IP69K, Contatos Dourados

EVF568 IFM - Plugável IFM M12 Angular Indústria Alimentícia IP69K, Contatos Dourados

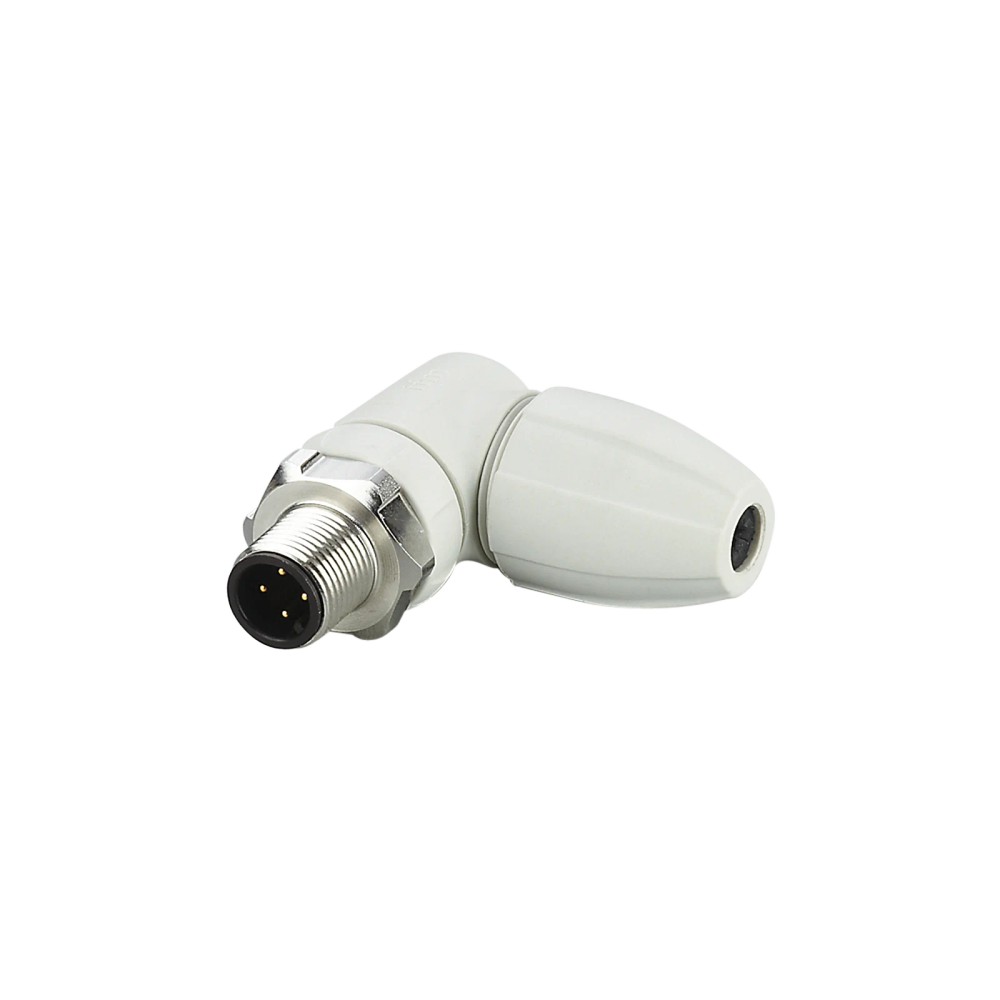

Imagem meramente ilustrativa

R$ 285,12

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVF568
EAN: 4021179313346
NCM do produto: 85369090

Destaques do Produto Conexão M12 angular,...mais

Fechar menu

Saiba mais sobre: "EVF568 IFM - Plugável IFM M12 Angular Indústria Alimentícia IP69K, Contatos Dourados"

Destaques do Produto

Conexão

M12 angular, codificação A, 4 contatos

Tensão máxima especificada

< 250 V AC / < 300 V DC

Corrente total

4 A até 40 °C

Proteção

IP65, IP67, IP68 e IP69K

Cabo compatível com a entrada

Diâmetro externo de 3,5 a 6 mm

Condutores

Seção de 0,25 a 1 mm²; AWG 23 a 17

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Plugável IFM EVF568, conector M12 angular, 4 polos, contatos dourados, IP65/IP67/IP68/IP69K

O IFM EVF568 é um conector plugável M12 angular destinado a áreas úmidas e higiênicas da indústria de alimentos. Possui 4 contatos dourados, vedação em EPDM e componentes sem silicone. É especificado para proteção IP65, IP67, IP68 e IP69K e tensão de operação inferior a 250 V AC ou 300 V DC.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Conector plugável M12 angular
Conexão do conector	1 × M12, codificação A, 4 contatos
Contatos	Dourados
Tensão de operação	< 250 V AC / < 300 V DC
Capacidade de carga total	4 A até 40 °C
Grau de proteção	IP65, IP67, IP68 e IP69K
Faixa de temperatura ambiente	−25 a 100 °C
Materiais principais	Corpo PA 6.6; bloqueio em aço inoxidável 1.4404 (316L); vedação EPDM
Conexão dos condutores	Terminais parafusados, 0,25 a 1 mm²; cabo Ø 3,5 a 6 mm; AWG 23 a 17
Peso	32,7 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões M12 com codificação A e interface mecânica correspondente, desde que a aplicação também respeite os limites elétricos e de cabeamento especificados.
Instalações em áreas úmidas e higiênicas da indústria de alimentos, conforme a aplicação declarada pelo fabricante.
Montagens que exijam conector angular, componentes sem silicone e contatos dourados.

⚠ Considere outro se precisa de:

Não selecionar para tensão igual ou superior a 250 V AC ou 300 V DC, pois os limites declarados são inferiores a esses valores.
Não exceder 4 A de carga total até 40 °C.
Não usar com cabo cujo revestimento tenha diâmetro fora de 3,5 a 6 mm ou condutores fora de 0,25 a 1 mm² (AWG 23 a 17).
Não presumir compatibilidade elétrica apenas pela correspondência mecânica M12: confirmar pinagem, função dos contatos e requisitos do dispositivo conectado.

APLICAÇÕES E USO

Aplicação declarada: conexão em áreas úmidas e higiênicas da indústria de alimentos. A ficha também informa graus de proteção IP65, IP67, IP68 e IP69K; a proteção efetiva depende da instalação correta e das condições correspondentes ao grau requerido.
Possibilidade de uso em uma conexão M12 A angular de 4 contatos, quando a contraparte, a pinagem, o circuito e as dimensões do cabo forem compatíveis; validar esses elementos no datasheet e no equipamento conectado.
Respeitar tensão inferior a 250 V AC ou 300 V DC, carga total de 4 A até 40 °C, temperatura ambiente de −25 a 100 °C, condutores de 0,25 a 1 mm² e cabo de Ø 3,5 a 6 mm.

COMO ESCOLHER

Antes de comprar o Plugável IFM EVF568, conector M12 angular, 4 polos, contatos dourados, IP65/IP67/IP68/IP69K, verifique estes pontos:

Escolha o EVF568 quando

A instalação exigir conexão M12 angular, codificação A, 4 contatos, contatos dourados e construção sem silicone para áreas úmidas e higiênicas da indústria de alimentos. Verifique também os limites de tensão, corrente, seção dos condutores e diâmetro do cabo.

Procure outra configuração quando

A interface requerida não for M12 A de 4 contatos, o espaço exigir conexão reta ou o cabo não atender aos diâmetros e às seções especificados. Confirme a configuração alternativa no catálogo IFM; a ficha deste produto não informa compatibilidade com outras codificações, número de polos ou geometria.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Produto	Plugável IFM EVF568	Identificação do produto no anúncio.
Tipo	Plugável	Categoria funcional indicada na ficha.
Aplicação declarada	Áreas úmidas e higiênicas na indústria de alimentos	Aplicação informada no catálogo.
Característica especial	Sem silicone; contatos banhados a ouro	Características declaradas para o produto.
Marca	IFM	Fabricante informado no anúncio.
SKU	EVF568	Código de identificação do anúncio.
GTIN	4021179313346	Identificador global informado na ficha.
Part number do anúncio	EVF568	Código indicado na fonte primária do anúncio.
Part number do catálogo	SSTAH040VASFKPG	Código apresentado nos dados complementares do catálogo; confirmar com o fabricante se necessário.
Categoria	Tecnologia de conexão; conectores / plugues	Classificação do produto no anúncio e no catálogo.

Dados elétricos
Tensão de operação	< 250 V AC / < 300 V DC	Limites declarados; não operar nos valores iguais ou acima dos limites.
Capacidade de carga total	4 A até 40 °C	Valor máximo indicado para a condição de temperatura informada.
Classe de proteção elétrica	II	Classificação indicada na ficha.

Conexão elétrica e contatos
Conector	1 × M12, angular, codificação A	Interface física declarada; confirmar a contraparte e a pinagem da aplicação.
Número e acabamento dos contatos	4 contatos dourados	Quantidade e acabamento conforme ficha.
Terminais parafusados	0,25 a 1 mm²; AWG 23 a 17	Faixa de seção dos condutores indicada para a ligação.
Diâmetro do revestimento do cabo	Ø 3,5 a 6 mm	Faixa dimensional de cabo declarada para a conexão.
Torque máximo de aperto	0,6 a 1,2 Nm	Faixa indicada para o bloqueio/conexão; observar procedimento do fabricante.

Proteção e vedação
Graus de proteção	IP65, IP67, IP68 e IP69K	Classificações declaradas para o produto; a adequação depende da montagem e das condições de uso.
Material da vedação	EPDM	Material informado para a vedação.
Livre de silicone	Sim	Característica declarada na ficha.

Condições ambientais
Temperatura ambiente de operação	−25 a 100 °C	Faixa ambiente especificada.
Temperatura de armazenamento	−25 a 55 °C	Faixa declarada para armazenamento.
Umidade de armazenamento	10 a 100 %	Faixa informada para armazenamento.
Condição climática de armazenamento	1K22 / DIN 60721-3-1	Referência declarada para as condições climáticas de armazenamento.

Dados mecânicos e materiais
Material do corpo	PA 6.6, cinza	Material e cor informados para o corpo do conector.
Material do bloqueio	1.4404, aço inoxidável / 316L	Material declarado para o bloqueio.
Peso	32,7 g	Massa informada nos dados do catálogo.
Unidades por embalagem	1 peça	Quantidade indicada por embalagem.

Dados de identificação regulatória
NCM	8536.90.90	Código informado nos dados do catálogo.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação especificado para o EVF568; trata-se de um conector e a compatibilidade de comunicação depende dos dispositivos e da pinagem do circuito.

Conexões

Elétrica Terminais parafusados para condutores de 0,25 a 1 mm² (AWG 23 a 17); cabo com revestimento de Ø 3,5 a 6 mm. Limites declarados: < 250 V AC / < 300 V DC e carga total de 4 A até 40 °C. Confirmar a atribuição dos contatos no datasheet para a aplicação.

Processo 1 × M12 angular, codificação A, 4 contatos dourados. A compatibilidade mecânica exige contraparte M12 com codificação e geometria correspondentes; isso não confirma compatibilidade elétrica ou de pinagem.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Conexão a uma contraparte M12 de codificação A e 4 contatos, com pinagem verificada e limites elétricos respeitados	✓	A configuração do conector é M12 angular, codificação A, com 4 contatos; conferir também a atribuição de cada contato no equipamento.
Circuito abaixo de 250 V AC ou 300 V DC, com carga total de até 4 A até 40 °C	✓	Esses são os limites de tensão e capacidade de carga informados para o produto.
Cabo com diâmetro externo de 3,5 a 6 mm e condutores de 0,25 a 1 mm²	✓	Essas dimensões correspondem aos valores de conexão elétrica declarados.
Aplicação que exceda os limites especificados de tensão, corrente ou dimensões de cabo	✗	A condição ultrapassa um ou mais limites informados; selecione uma conexão dimensionada para os requisitos da instalação.
Seleção baseada apenas no encaixe M12, sem confirmação da pinagem e do circuito	✗	Correspondência mecânica não comprova compatibilidade elétrica ou funcional; conferir o esquema do dispositivo e o datasheet.

INSTALAÇÃO

Como instalar o Plugável IFM EVF568, conector M12 angular, 4 polos, contatos dourados, IP65/IP67/IP68/IP69K

Desenergize o circuito e confirme que os limites elétricos da aplicação são compatíveis com a ficha do produto.
Confirme que a contraparte é M12 com codificação A e 4 contatos; verifique separadamente a pinagem no datasheet e no equipamento conectado.
Prepare o cabo verificando diâmetro externo de 3,5 a 6 mm e condutores de 0,25 a 1 mm² (AWG 23 a 17).
Conecte os condutores aos terminais parafusados de acordo com a pinagem aplicável, consultando a documentação do fabricante.
Monte o cabo e a vedação sem silicone conforme a estrutura do conector e aperte o bloqueio dentro da faixa informada de 0,6 a 1,2 Nm.
Inspecione o encaixe, a vedação e a ligação antes de energizar; valide a instalação para as condições ambientais e o grau de proteção exigidos.

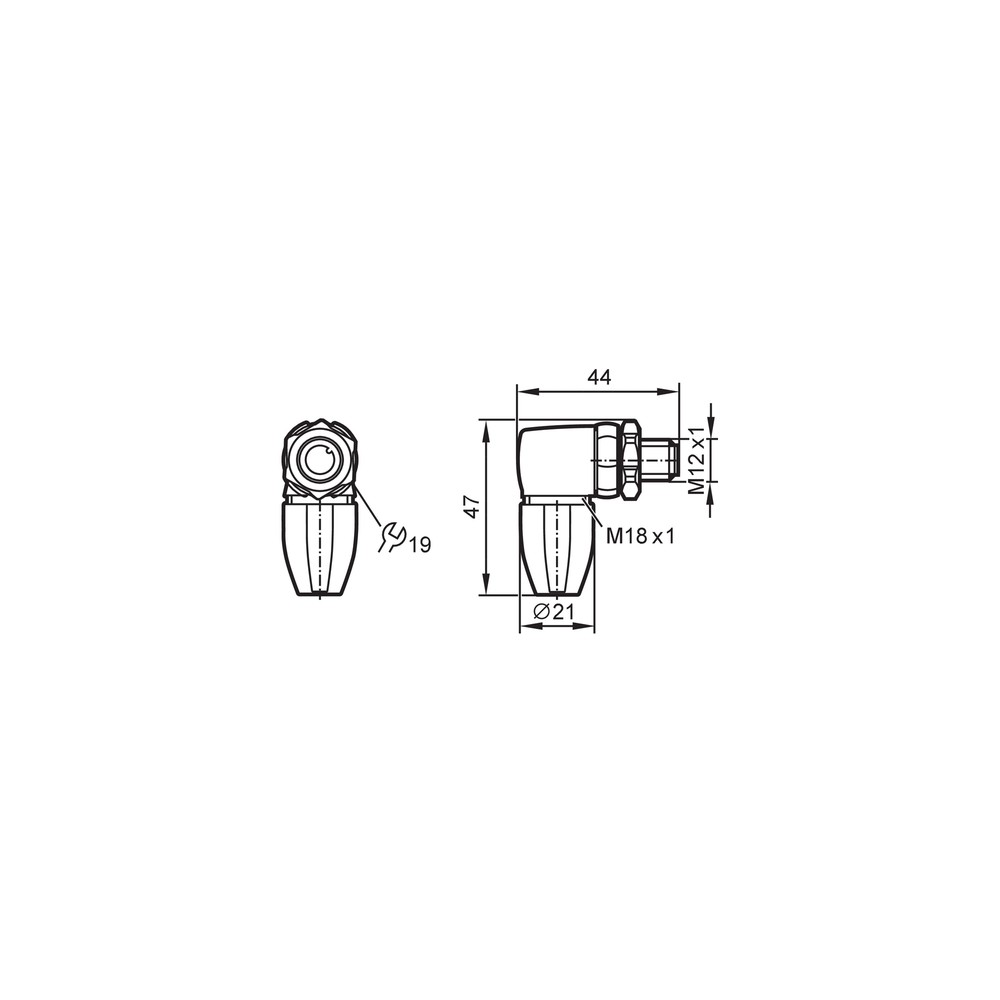

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Conexão não encaixa ou não trava na contraparte.	Codificação, número de contatos ou geometria da contraparte não corresponde ao M12 angular A de 4 contatos.	Compare a codificação e a disposição dos contatos com a contraparte e confirme a configuração no datasheet, sem forçar o encaixe.
Sinal ou alimentação ausente após a montagem.	Possível erro de ligação nos terminais ou incompatibilidade de pinagem com o dispositivo conectado.	Desenergize o circuito e confira continuidade e atribuição dos condutores contra o esquema do equipamento e a documentação do fabricante.
Cabo não fica corretamente preso ou a vedação não assenta.	Diâmetro externo do cabo fora de 3,5 a 6 mm, montagem incorreta ou aperto fora da faixa indicada.	Meça o diâmetro do cabo, inspecione o assentamento da vedação e verifique o torque de aperto especificado de 0,6 a 1,2 Nm.
Aquecimento ou interrupção durante a operação.	Possível sobrecarga acima da capacidade total de 4 A até 40 °C, tensão fora dos limites ou terminação inadequada.	Meça tensão e corrente sob carga, compare-as com os limites da ficha e inspecione a ligação dos terminais com o circuito desenergizado.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM EVF568 em português (Datasheet) Desenho em escala IFM (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM EVF568 e para que serve?

É um conector plugável M12 angular, de codificação A e 4 contatos, destinado a conexões em áreas úmidas e higiênicas da indústria de alimentos.

Quais são os limites elétricos e de cabo do EVF568?

A tensão especificada é inferior a 250 V AC ou 300 V DC, com carga total de 4 A até 40 °C. Aceita condutores de 0,25 a 1 mm² e cabo de Ø 3,5 a 6 mm.

O produto vem com cabo ou acessórios?

A ficha informa 1 peça por embalagem, mas não lista cabo ou acessórios inclusos. Confirme o conteúdo da embalagem com o fornecedor antes da compra.

O EVF568 serve para uma conexão M12 com outra codificação ou número de contatos?

A ficha especifica M12 angular, codificação A, com 4 contatos. Não há dados que confirmem compatibilidade com outras codificações ou quantidades de contatos.

Posso usar este conector acima de 250 V AC ou 300 V DC?

Não; os limites declarados são inferiores a 250 V AC e a 300 V DC. Se a tensão do circuito atingir ou superar esses valores, selecione uma solução especificada para essa condição.

Ele é adequado para cabos com diâmetro fora de 3,5 a 6 mm?

A ficha especifica revestimento de cabo com Ø 3,5 a 6 mm. Não é possível confirmar pela documentação fornecida a vedação ou a retenção com diâmetros fora dessa faixa.

O que verificar se o conector não encaixa na máquina?

Confira se a contraparte é M12 de codificação A e 4 contatos e se a geometria corresponde. Não force o encaixe; confirme a configuração mecânica na documentação dos dois componentes.

O que verificar se não houver sinal depois da instalação?

Desenergize o circuito e confira a pinagem e a ligação dos terminais contra o esquema do dispositivo conectado. A compatibilidade física M12 não garante que a atribuição elétrica dos contatos seja igual.

Como escolho entre o EVF568 e uma versão reta?

Escolha o EVF568 quando a instalação exigir a geometria angular e os requisitos elétricos e de cabo especificados. Se precisar de uma conexão reta, procure uma versão cuja geometria e demais dados estejam confirmados no catálogo IFM.

Como instalar e apertar o conector corretamente?

Use condutores de 0,25 a 1 mm² e cabo de Ø 3,5 a 6 mm, seguindo a pinagem indicada na documentação do fabricante. A faixa de torque informada para o bloqueio é de 0,6 a 1,2 Nm.

GLOSSÁRIO TÉCNICO

M12

Formato de conexão circular do conector; neste produto, a interface é angular e possui 4 contatos.

Codificação A

Configuração de chaveamento mecânico da interface M12; a contraparte deve ter codificação correspondente.

Grau de proteção IP

Classificação declarada para a proteção do invólucro contra ingresso, condicionada à montagem e às condições de uso.

EPDM

Material elastomérico especificado para a vedação do conector.

316L

Designação associada ao aço inoxidável 1.4404 usado no bloqueio do conector.
