Conector M12 Angular IFM EVF568 - IP69K Alimentício

Pré-visualizar: EVF568 IFM - Conector M12 Angular IFM Indústria Alimentícia IP69K, Contatos Dourados

EVF568 IFM - Conector M12 Angular IFM Indústria Alimentícia IP69K, Contatos Dourados

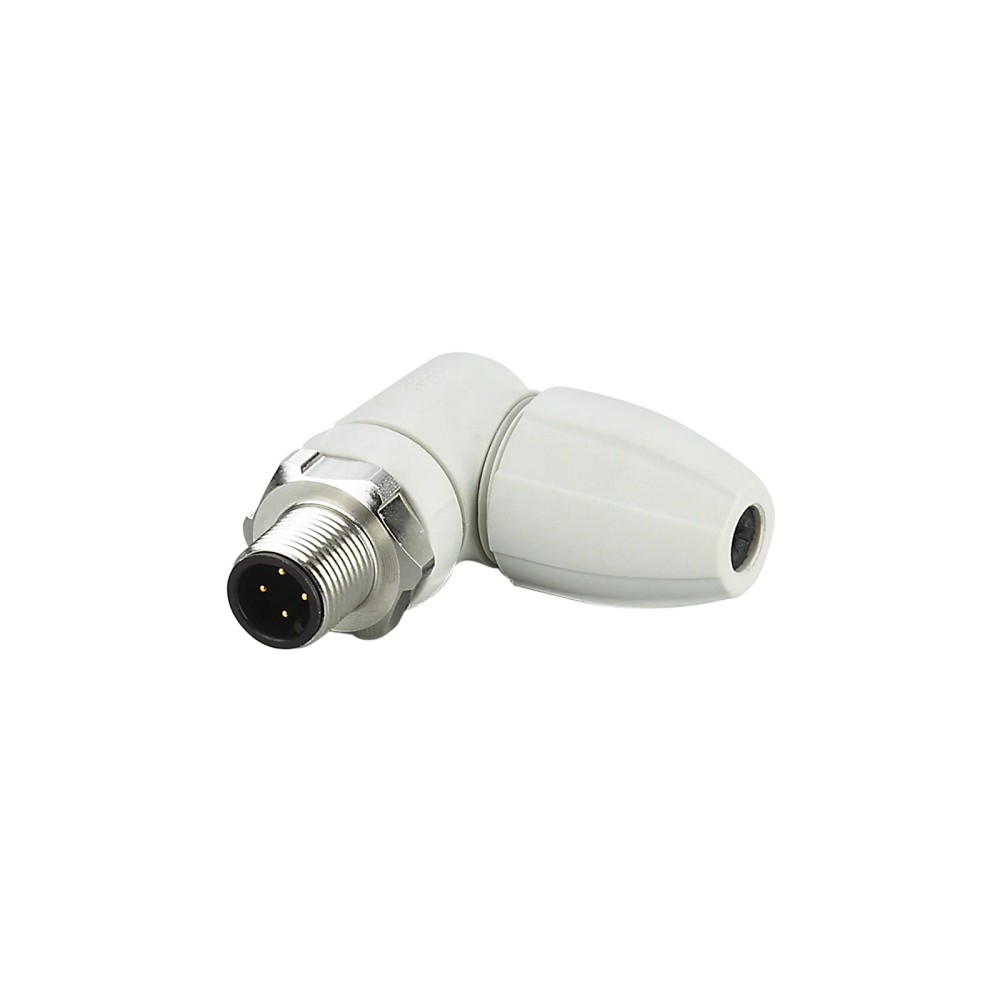

Imagem meramente ilustrativa

R$ 285,12

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVF568
EAN: 4021179313346
NCM do produto: 85369090

Destaques do Produto Interface M12...mais

Fechar menu

Saiba mais sobre: "EVF568 IFM - Conector M12 Angular IFM Indústria Alimentícia IP69K, Contatos Dourados"

Destaques do Produto

Interface

M12 angular, codificação A, 4 contatos

Montagem do condutor

Terminais parafusados para 0,25...1 mm² (AWG 23...17)

Diâmetro do revestimento do cabo

Ø 3,5...6 mm

Limite elétrico

< 250 V AC / < 300 V DC; capacidade de carga total de 4 A até 40 °C

Ambiente

Temperatura ambiente de -25...100 °C; proteção IP65, IP67, IP68 e IP69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Conector M12 angular plugável IFM EVF568, 4 polos, codificação A, IP65/IP67/IP68/IP69K, contatos dourados

O IFM EVF568 é um conector M12 angular plugável para conexões elétricas em áreas úmidas e higiênicas da indústria de alimentos. Possui 4 contatos dourados, corpo em PA 6.6 e bloqueio em aço inoxidável 1.4404 (316L). Sua ficha informa proteção IP65, IP67, IP68 e IP69K, além de construção sem silicone.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	EVF568
Tipo	Conector plugável M12 angular
Conector	1 x M12, codificação A
Contatos	4, banhados a ouro
Grau de proteção	IP65, IP67, IP68, IP69K
Tensão de operação	< 250 V AC / < 300 V DC
Capacidade de carga total	4 A até 40 °C
Terminais parafusados	0,25...1 mm²; AWG 23...17
Faixa de diâmetro do revestimento do cabo	Ø 3,5...6 mm
Temperatura ambiente	-25...100 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões M12 angulares, codificação A, com 4 contatos, quando os limites elétricos e mecânicos do conjunto forem atendidos.
Aplicações em áreas úmidas e higiênicas da indústria de alimentos, conforme a descrição do fabricante.
Montagens que requeiram conector sem silicone e contatos banhados a ouro.

⚠ Considere outro se precisa de:

Não selecionar para cabos cujo revestimento tenha diâmetro fora de Ø 3,5...6 mm ou condutores fora de 0,25...1 mm² (AWG 23...17).
Não exceder a tensão de operação especificada (< 250 V AC / < 300 V DC) nem a capacidade de carga total de 4 A até 40 °C.
Não presumir compatibilidade com conectores de outra codificação, número de contatos ou pinagem sem confirmar o dispositivo e o esquema elétrico correspondentes.

APLICAÇÕES E USO

Uso indicado pelo fabricante em áreas úmidas e higiênicas da indústria de alimentos; observar as condições de instalação e os graus de proteção especificados.
Aplicação em conexão de cabo a equipamento com interface M12, codificação A e 4 contatos, desde que pinagem, tensão, corrente, seção dos condutores e diâmetro do revestimento sejam compatíveis.
A ficha informa temperatura ambiente de -25...100 °C. A capacidade de carga total de 4 A está especificada até 40 °C; não extrapolar esse valor para outras temperaturas sem consultar o fabricante.
A proteção declarada inclui IP65, IP67, IP68 e IP69K. A ficha resumida não detalha condições de ensaio ou duração de exposição; consultar o datasheet para validar o cenário específico. A compatibilidade com outros equipamentos além da interface física não é presumida.

COMO ESCOLHER

Antes de comprar o Conector M12 angular plugável IFM EVF568, 4 polos, codificação A, IP65/IP67/IP68/IP69K, contatos dourados, verifique estes pontos:

Escolha o EVF568 quando

A aplicação exigir conexão M12 angular plugável, codificação A e 4 contatos, e os cabos e condutores estiverem dentro das faixas indicadas na ficha. Considere também os limites de tensão, corrente e temperatura.

Verifique outra configuração quando

O equipamento exigir outra codificação ou quantidade de contatos, ou quando o cabo não se enquadrar no diâmetro e na seção de condutor indicados. A ficha disponível não identifica modelos alternativos; confirme a especificação requerida no datasheet ou com o fabricante.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante	IFM	Marca informada para o produto.
Modelo / SKU	EVF568	Identificação do produto no anúncio e na ficha.
GTIN	4021179313346	Código de identificação comercial informado.
Aplicação indicada	Áreas úmidas e higiênicas na indústria de alimentos	Aplicação descrita na ficha do produto.
Tipo de produto	Plugável	Classificação informada para o conector.

Dados elétricos
Tensão de operação	< 250 V AC / < 300 V DC	Limites de tensão informados na ficha.
Capacidade de carga total	4 A até 40 °C	Capacidade especificada para temperatura de até 40 °C.
Classe de proteção	II	Classificação declarada na ficha.
Terminais parafusados	0,25...1 mm²; AWG 23...17	Faixa de seção e equivalência AWG para os condutores.

Conexão elétrica
Conector	1 x M12, angular	Tipo e quantidade de interfaces indicados.
Codificação	A	Codificação mecânica indicada; confirme correspondência com a interface do dispositivo.
Contatos	4, dourados	Quantidade e acabamento dos contatos informados.
Revestimento do cabo	Ø 3,5...6 mm	Faixa de diâmetro compatível com a conexão do cabo.
Torque máximo de aperto	0,6...1,2 Nm	Faixa de torque indicada para o bloqueio do conector.

Materiais e construção
Material do invólucro	PA 6.6, cinza	Material e cor do corpo do conector.
Material do bloqueio	1.4404 (aço inoxidável / 316L)	Material especificado para o mecanismo de bloqueio.
Material da vedação	EPDM	Material de vedação informado na ficha.
Sem silicone	Sim	Característica especial declarada para o produto.

Condições ambientais e proteção
Grau de proteção	IP65, IP67, IP68, IP69K	Graus de proteção declarados; a condição efetiva depende da montagem correta e das condições definidas pelo fabricante.
Temperatura ambiente	-25...100 °C	Faixa de temperatura ambiente informada.
Temperatura de armazenamento	-25...55 °C	Faixa especificada para armazenamento.
Umidade de armazenamento	10...100 %	Faixa de umidade especificada para armazenamento.
Outras condições climáticas para armazenamento	1K22 / DIN 60721-3-1	Referência climática indicada para armazenamento.

Dados mecânicos e logística
Tipo de conexão	M12 angular plugável	Configuração mecânica descrita para o produto.
Peso	32,7 g	Peso informado nos atributos do catálogo.
Unidades por embalagem	1 peça	Quantidade declarada por embalagem.
NCM	8536.90.90	Classificação fiscal indicada no catálogo.

COMPATIBILIDADE

Comunicação

• Conexão física M12, codificação A, com 4 contatos; não há protocolo de comunicação especificado na ficha do produto.

Conexões

Elétrica Terminais parafusados para condutores de 0,25...1 mm² (AWG 23...17); tensão de operação < 250 V AC / < 300 V DC; capacidade de carga total de 4 A até 40 °C. Compatibilidade elétrica depende da pinagem e dos requisitos do equipamento conectado, que devem ser verificados separadamente.

Processo Não possui conexão de processo informada; trata-se de um conector elétrico M12 angular plugável.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamento com interface M12, codificação A e 4 contatos	✓	A configuração do conector indicada na ficha corresponde; confirme também pinagem e requisitos elétricos do equipamento.
Cabo com revestimento de Ø 3,5...6 mm e condutores de 0,25...1 mm²	✓	As dimensões estão dentro das faixas de conexão especificadas.
Aplicação que exceda < 250 V AC, < 300 V DC ou 4 A de carga total até 40 °C	✗	A aplicação ultrapassa um ou mais limites elétricos informados para o produto.
Equipamento com outra codificação M12 ou número de contatos diferente	✗	A ficha identifica codificação A e 4 contatos; não há evidência de compatibilidade mecânica ou elétrica com outra configuração.
Aplicação em área úmida ou higiênica na indústria de alimentos	✓	Esse cenário é indicado na descrição do produto; a adequação depende da instalação e das condições de uso previstas para os graus de proteção declarados.

INSTALAÇÃO

Como instalar o Conector M12 angular plugável IFM EVF568, 4 polos, codificação A, IP65/IP67/IP68/IP69K, contatos dourados

Confirme que o equipamento de destino utiliza interface M12 com codificação A e 4 contatos; verifique também a pinagem no esquema do sistema.
Verifique se o cabo tem revestimento com diâmetro entre Ø 3,5 e 6 mm e se os condutores estão entre 0,25 e 1 mm² (AWG 23...17).
Desenergize o circuito e prepare o cabo e os condutores conforme as instruções do fabricante; consulte o datasheet para detalhes de preparação não especificados nesta ficha.
Conecte os condutores aos terminais parafusados conforme a pinagem definida pelo equipamento e confirme que não há fios soltos ou em contato indevido.
Encaixe o conector M12 alinhado à interface correspondente e aperte o bloqueio respeitando o torque indicado de 0,6...1,2 Nm.
Antes de energizar, confira a conexão, a vedação e os limites elétricos da aplicação; valide a montagem conforme o procedimento do fabricante.

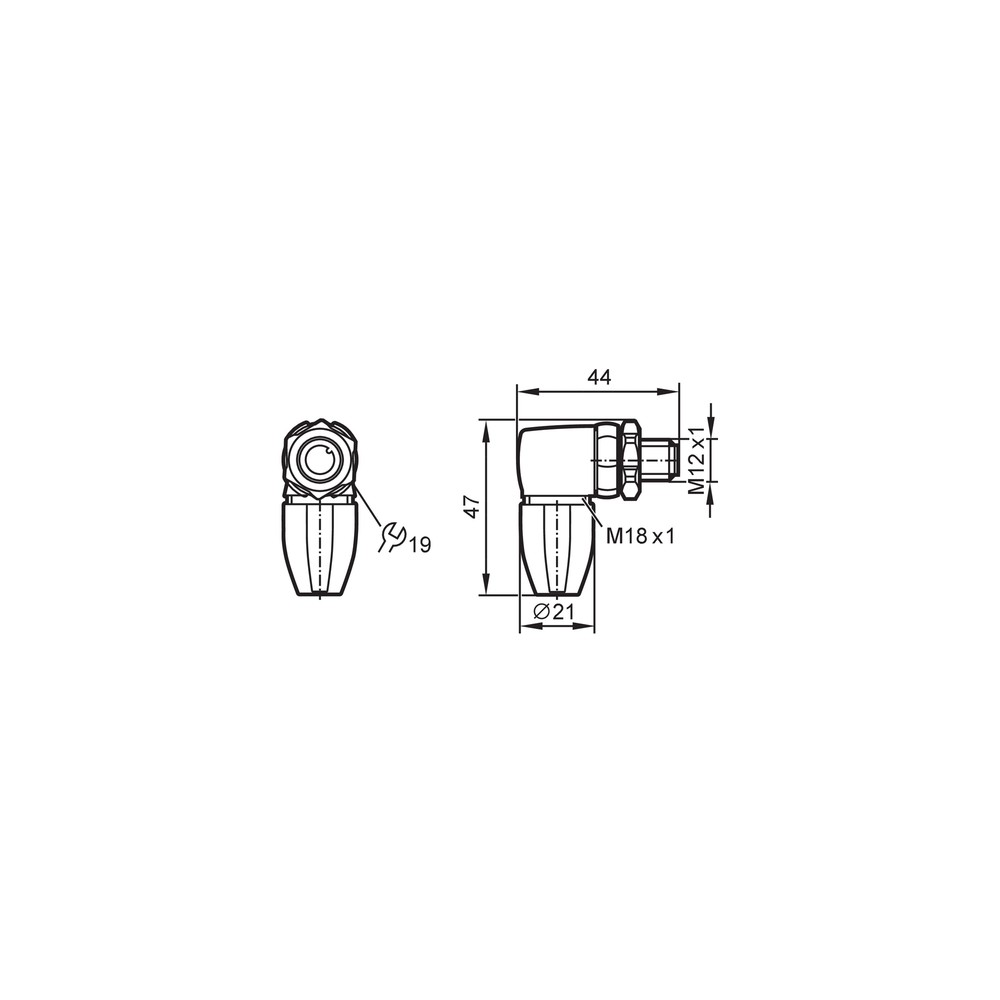

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Não há sinal ou alimentação no dispositivo conectado.	Condutor solto, ligação incorreta nos terminais ou pinagem incompatível com o equipamento.	Com o circuito desenergizado, confira a fixação dos condutores e compare cada ligação com a pinagem do equipamento e o datasheet.
O conector não encaixa ou o bloqueio não fecha corretamente.	Interface com codificação ou número de contatos diferente, ou conector desalinhado.	Confirme a codificação A e os 4 contatos no lado correspondente; alinhe as interfaces antes de apertar, sem forçar o encaixe.
Há falha intermitente durante a operação.	Contato elétrico instável ou condutor mal fixado nos terminais parafusados.	Desenergize o circuito e inspecione a fixação dos condutores e o acoplamento do conector; compare a montagem com as instruções do fabricante.
A montagem do cabo não veda ou não prende adequadamente.	Diâmetro do revestimento fora da faixa especificada ou bloqueio montado sem observar o torque indicado.	Meça o diâmetro do revestimento, confirme que está entre Ø 3,5 e 6 mm e verifique o aperto conforme a faixa de 0,6...1,2 Nm.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM EVF568 em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM EVF568 e para que serve?

É um conector elétrico M12 angular plugável, com codificação A e 4 contatos. Foi descrito para conexões em áreas úmidas e higiênicas da indústria de alimentos.

O EVF568 serve para qualquer conector M12?

Não é possível afirmar compatibilidade com qualquer M12. A ficha especifica codificação A e 4 contatos; confirme também a pinagem e a interface do equipamento.

O que acompanha o produto?

A ficha informa uma peça por embalagem e não lista acessórios inclusos. Consulte o datasheet ou o fornecedor para confirmar o conteúdo físico da embalagem.

Posso usar o EVF568 em uma aplicação acima de 4 A?

A ficha especifica capacidade de carga total de 4 A até 40 °C. Não use essa informação como evidência de adequação acima desse limite; valide a aplicação com o fabricante.

Ele funciona em uma interface M12 com outra codificação ou quantidade de contatos?

A ficha identifica codificação A e 4 contatos. Não há informação que comprove compatibilidade com outra codificação ou quantidade; confira a interface exigida pelo equipamento.

O equipamento não liga depois da instalação: o que devo verificar antes de trocar o conector?

Verifique primeiro se os condutores estão corretamente presos e se a pinagem corresponde ao equipamento. Faça a inspeção com o circuito desenergizado e consulte o esquema elétrico aplicável.

O sinal fica intermitente: o que pode estar causando isso?

Uma causa possível é contato ou fixação instável nos terminais parafusados. Com o circuito desenergizado, revise a ligação dos condutores e o acoplamento antes de substituir o componente.

Escolho este modelo ou um conector M12 reto?

Escolha o EVF568 quando a configuração angular, a codificação A e os 4 contatos atenderem à montagem. A ficha não especifica uma versão reta equivalente; compare os requisitos mecânicos e elétricos antes de selecionar outra opção.

Como aperto o bloqueio e instalo os condutores?

Os terminais são parafusados e o torque máximo de aperto informado para o bloqueio é 0,6...1,2 Nm. Siga a pinagem do equipamento e as instruções completas do datasheet.

O EVF568 inclui cabo ou acessórios?

A ficha descreve o produto como plugável e informa uma peça por embalagem, mas não confirma a inclusão de cabo ou acessórios. Consulte o fornecedor para confirmar o conteúdo fornecido.

GLOSSÁRIO TÉCNICO

Codificação A

Configuração de codificação mecânica indicada para a interface M12; deve corresponder à conexão do equipamento. (Ref.: conexão elétrica - conector: codificação A)

Contato banhado a ouro

Contato elétrico com acabamento em ouro, conforme especificado para os quatro contatos do produto. (Ref.: contatos: 4, dourado)

Grau de proteção IP

Classificação declarada para a proteção do invólucro contra ingresso, conforme condições aplicáveis de montagem e ensaio. (Ref.: grau de proteção IP65, IP67, IP68 e IP69K)

Terminais parafusados

Tipo de terminação elétrica em que os condutores são fixados por parafusos. (Ref.: 0,25...1 mm²; AWG 23...17)

EPDM

Material indicado para a vedação do conector. (Ref.: material da vedação EPDM)
