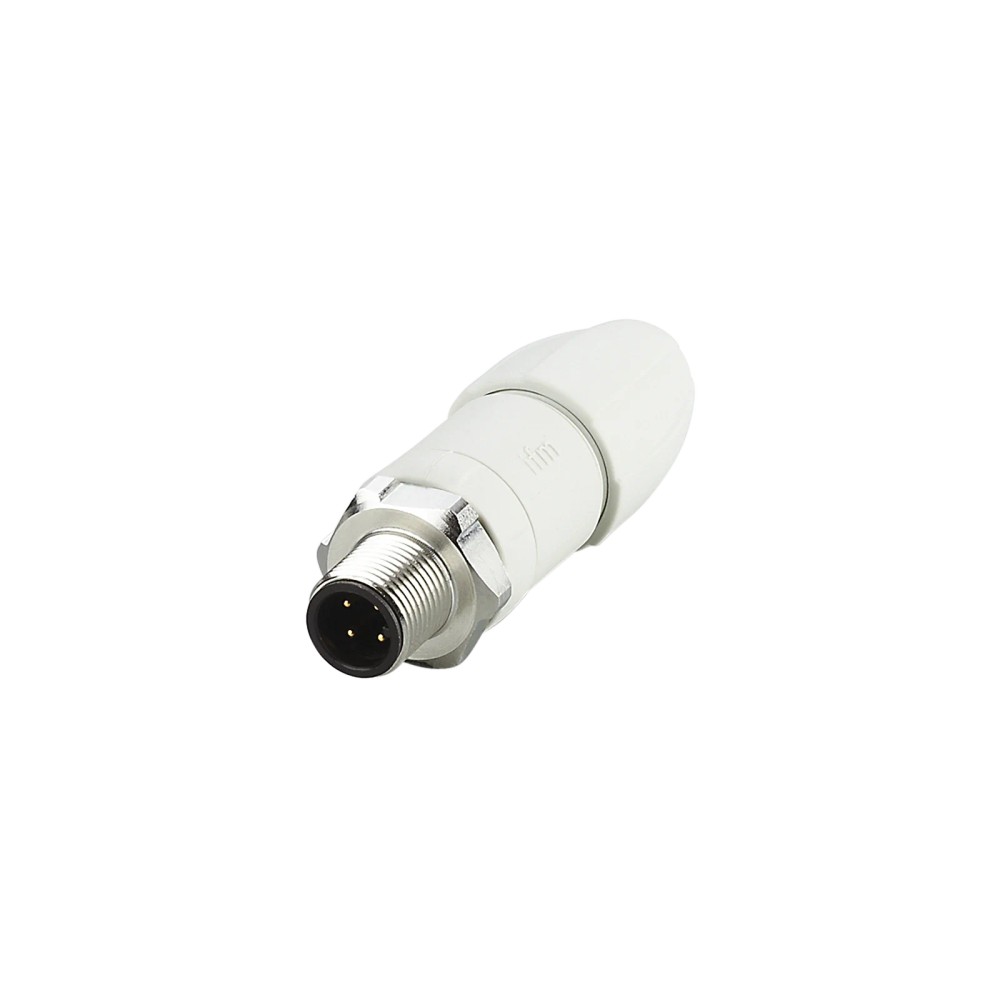

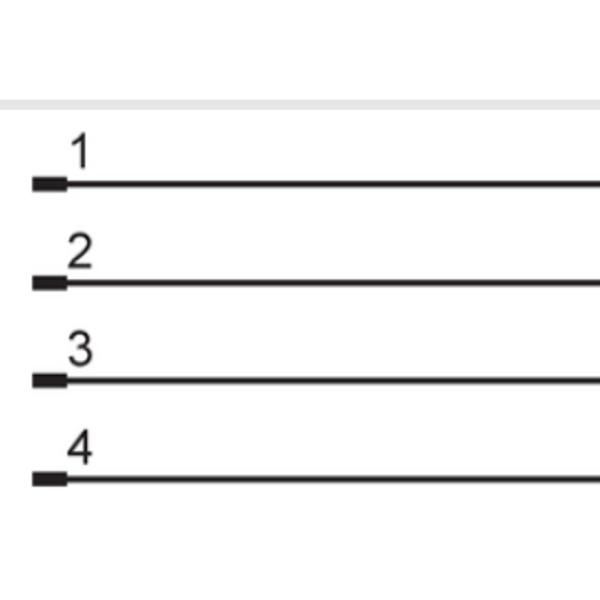

Conector M12 IFM EVF567 - Aço Inox IP69K

Pré-visualizar: EVF567 IFM - Conector M12 Plugável IFM Indústria Alimentícia IP69K Aço Inox

EVF567 IFM - Conector M12 Plugável IFM Indústria Alimentícia IP69K Aço Inox

Imagem meramente ilustrativa

R$ 285,12

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVF567
EAN: 4021179313339
NCM do produto: 85369090

Destaques do Produto Modelo EVF567...mais

Fechar menu

Saiba mais sobre: "EVF567 IFM - Conector M12 Plugável IFM Indústria Alimentícia IP69K Aço Inox"

Destaques do Produto

Modelo

EVF567

Interface do conector

M12 reto, codificação A, 4 contatos

Tensão de operação

< 250 V AC

Carga total

4 A até 40 °C

Cabo compatível com os terminais

Condutores de 0,25 a 1 mm²; revestimento de 3,5 a 6 mm

Ambiente e proteção

Aplicação indicada para áreas úmidas e higiênicas; IP65/IP67/IP68/IP69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o EVF567 IFM – Conector M12 plugável, reto, para áreas úmidas e higiênicas na indústria de alimentos, IP65/IP67/IP68/IP69K

O IFM EVF567 é um conector M12 plugável destinado à conexão elétrica em áreas úmidas e higiênicas da indústria de alimentos. Possui conector reto M12 com codificação A e 4 contatos banhados a ouro. A ficha informa tensão de operação inferior a 250 V AC, capacidade de carga total de 4 A a até 40 °C e graus de proteção IP65, IP67, IP68 e IP69K. É especificado como sem silicone.

PRINCIPAIS ESPECIFICAÇÕES

Fabricante e modelo	IFM EVF567
Tipo de produto	Conector plugável
Conexão do conector	1 x M12, reto, codificação A, 4 contatos
Tensão de operação	< 250 V AC
Capacidade de carga total	4 A até 40 °C
Grau de proteção	IP65, IP67, IP68 e IP69K
Terminais de conexão	Parafusados; condutores de 0,25 a 1 mm² (AWG 23 a 17)
Diâmetro do revestimento do cabo	3,5 a 6 mm
Materiais indicados	Corpo em PA 6.6; bloqueio em aço inoxidável 1.4404/316L; vedação em EPDM
Temperatura ambiente	-25 a 100 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões em áreas úmidas e higiênicas da indústria de alimentos, conforme a aplicação indicada na ficha.
Instalações que utilizem interface M12 reta, codificação A, com 4 contatos compatíveis.
Montagens em que a tensão seja inferior a 250 V AC e a carga total não exceda 4 A até 40 °C.
Aplicações com cabo de diâmetro externo de 3,5 a 6 mm e condutores de 0,25 a 1 mm².

⚠ Considere outro se precisa de:

Aplicações que excedam a tensão de operação ou a capacidade de carga informadas para o produto.
Montagens com cabo fora do diâmetro de revestimento de 3,5 a 6 mm ou condutores fora da faixa de 0,25 a 1 mm², sem confirmar previamente a compatibilidade com o fabricante.
Aplicações que exijam uma conexão diferente de M12 reto, codificação A, com 4 contatos.

APLICAÇÕES E USO

Aplicação indicada pelo fabricante: conexão plugável em áreas úmidas e higiênicas na indústria de alimentos. A instalação deve respeitar os requisitos elétricos, a montagem e as condições de proteção descritas no datasheet.
Possibilidade condicionada: conexão de equipamentos que utilizem interface M12 reta, codificação A e 4 contatos. A compatibilidade elétrica não é garantida apenas pela configuração mecânica; confirme pinagem e requisitos do dispositivo conectado.
A ficha indica graus de proteção IP65, IP67, IP68 e IP69K, mas não detalha neste contexto as condições específicas de ensaio ou as condições de acoplamento. Consulte o datasheet para validar a proteção na instalação pretendida.

COMO ESCOLHER

Antes de comprar o EVF567 IFM – Conector M12 plugável, reto, para áreas úmidas e higiênicas na indústria de alimentos, IP65/IP67/IP68/IP69K, verifique estes pontos:

Escolha o EVF567

Quando a aplicação requer um conector plugável M12 reto, codificação A, com 4 contatos, para áreas úmidas e higiênicas na indústria de alimentos, respeitando os limites elétricos e as faixas de cabo especificadas.

Verifique outra configuração

Se a instalação exige outra codificação, orientação, quantidade de contatos, faixa de cabo ou limite elétrico, compare esses requisitos com a ficha técnica e selecione uma versão que os atenda. A ficha disponível não identifica códigos de modelos alternativos.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante	IFM	Identificação do fabricante na fonte primária do anúncio.
Produto	Conector M12 plugável EVF567	Modelo indicado no anúncio e na ficha do produto.
Aplicação informada	Áreas úmidas e higiênicas na indústria de alimentos	Aplicação descrita para o produto.
Categoria	Tecnologia de conexão	Classificação do produto no anúncio.
Tipo de produto	Plugável	Tipo indicado nos dados do produto.
SKU e part number do anúncio	EVF567	Identificadores informados na fonte primária.
GTIN	4021179313339	Identificador comercial informado no anúncio.
Peso	31,7 g	Valor indicado nos atributos do produto.
Unidades por embalagem	1 peça	Quantidade informada na ficha do produto.

Dados elétricos
Tensão de operação	< 250 V AC	Limite informado pela fonte primária do anúncio.
Capacidade de carga total	4 A até 40 °C	Capacidade indicada na ficha, associada à temperatura de até 40 °C.
Classe de proteção elétrica	II	Classificação indicada nos dados do produto.

Conexões elétricas
Conexão do conector	1 x M12, reto, codificação A	Configuração física especificada para o conector.
Contatos	4, banhados a ouro	Quantidade e acabamento dos contatos informados.
Tipo de terminação	Terminais parafusados	Método de conexão dos condutores.
Seção dos condutores	0,25 a 1 mm²; AWG 23 a 17	Faixa de condutores especificada para os terminais.
Diâmetro do revestimento do cabo	3,5 a 6 mm	Faixa de diâmetro externo do revestimento indicada para a entrada do cabo.
Torque máximo de aperto	0,6 a 1,2 Nm	Faixa informada para o bloqueio do conector; verificar a aplicação no datasheet do fabricante.

Materiais e construção
Material do corpo	PA 6.6, cinza	Material e cor informados para o corpo do conector.
Material do bloqueio	Aço inoxidável 1.4404 (316L)	Material indicado para o mecanismo de bloqueio.
Material da vedação	EPDM	Material de vedação informado na ficha.
Sem silicone	Sim	Característica especial declarada nos atributos do produto.
Contatos banhados a ouro	Sim	Característica declarada para os contatos.

Proteção e condições ambientais
Graus de proteção	IP65, IP67, IP68 e IP69K	Graus de proteção listados na fonte primária; as condições de ensaio e instalação devem ser consultadas no datasheet.
Temperatura ambiente	-25 a 100 °C	Faixa de temperatura ambiente informada para operação.
Temperatura de armazenamento	-25 a 55 °C	Faixa informada para armazenamento.
Umidade de armazenamento	10 a 100%	Faixa de umidade relativa informada para armazenamento.
Condição climática de armazenamento	1K22 / DIN 60721-3-1	Referência indicada para condições climáticas de armazenamento.

COMPATIBILIDADE

Comunicação

• A ficha identifica a interface física M12, codificação A, com 4 contatos; não especifica protocolo de comunicação.

• A compatibilidade com um dispositivo depende também da pinagem e dos requisitos elétricos desse dispositivo, que não estão detalhados na ficha disponível.

Conexões

Elétrica Terminais parafusados para condutores de 0,25 a 1 mm² (AWG 23 a 17); tensão de operação inferior a 250 V AC; capacidade de carga total de 4 A até 40 °C. Revestimento externo do cabo: 3,5 a 6 mm.

Processo Não se aplica como conexão de processo. A conexão elétrica informada é 1 x M12 reto, codificação A, com 4 contatos.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Conexão com interface M12 reta, codificação A, de 4 contatos, com requisitos elétricos dentro dos limites especificados.	✓	A ficha identifica essa configuração de conector e informa tensão inferior a 250 V AC e carga total de 4 A até 40 °C.
Instalação em área úmida ou higiênica da indústria de alimentos.	✓	Essa aplicação está indicada na descrição do produto; a ficha também informa graus de proteção IP65, IP67, IP68 e IP69K.
Aplicação com protocolo de comunicação que exige compatibilidade confirmada apenas pelo nome M12.	✗	A ficha não especifica protocolo; a compatibilidade não pode ser confirmada sem verificar pinagem e requisitos elétricos do equipamento conectado.
Conexão que requer codificação diferente, outra orientação ou quantidade diferente de contatos.	✗	A configuração especificada é M12 reto, codificação A, com 4 contatos.
Uso acima de 4 A até 40 °C ou em tensão igual ou superior a 250 V AC.	✗	Esses valores excedem os limites informados na ficha para capacidade de carga total e tensão de operação.

INSTALAÇÃO

Como instalar o EVF567 IFM – Conector M12 plugável, reto, para áreas úmidas e higiênicas na indústria de alimentos, IP65/IP67/IP68/IP69K

Confirme que a aplicação requer um conector M12 reto, codificação A, com 4 contatos e verifique a compatibilidade elétrica do dispositivo.
Selecione um cabo com condutores de 0,25 a 1 mm² e revestimento externo de 3,5 a 6 mm.
Desenergize o circuito antes de preparar e conectar os condutores.
Prepare e fixe os condutores nos terminais parafusados conforme a identificação e as instruções do fabricante.
Monte o conector e aperte o bloqueio dentro da faixa indicada de 0,6 a 1,2 Nm, conforme aplicável à montagem.
Antes de energizar, verifique as conexões e o assentamento da vedação; consulte o datasheet para as instruções completas de montagem e condições de proteção.

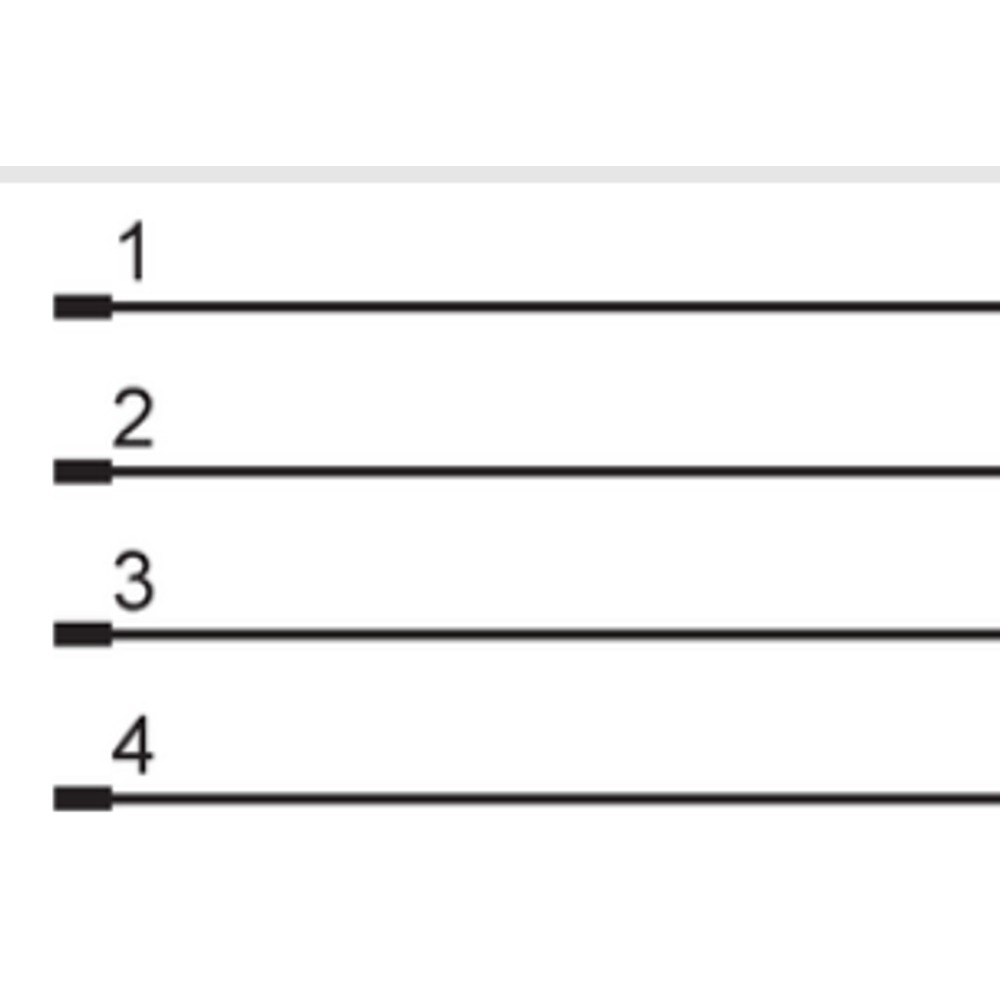

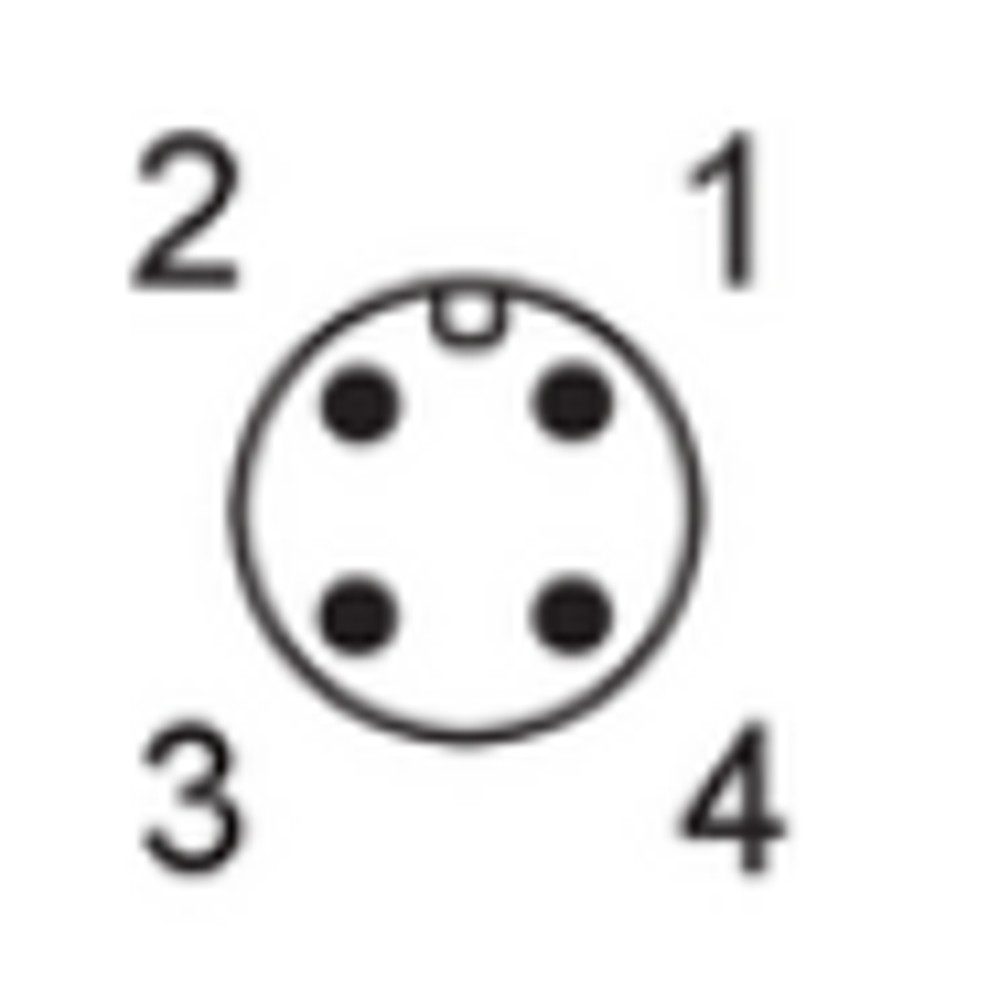

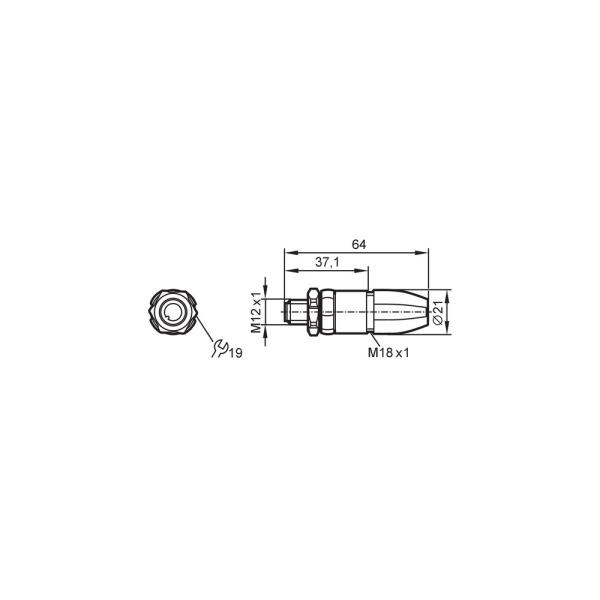

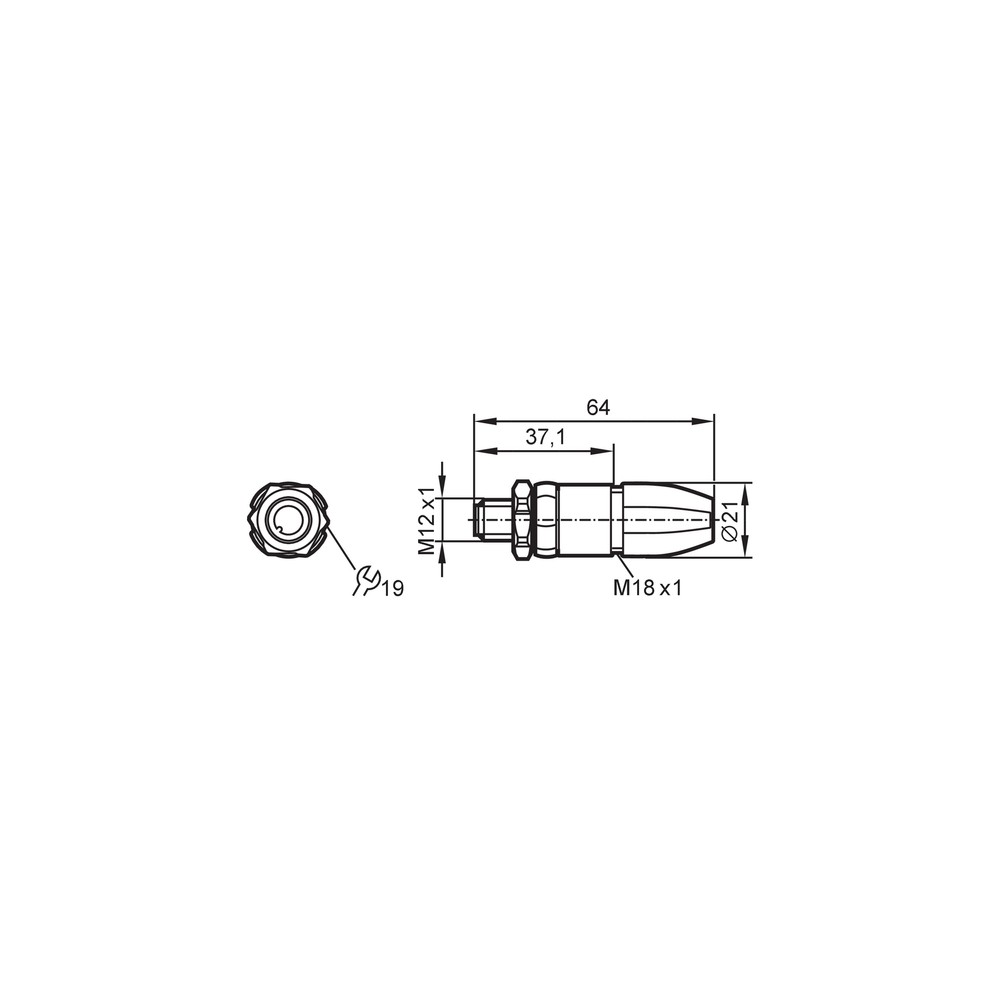

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A conexão não estabelece continuidade elétrica.	Condutores sem contato adequado nos terminais parafusados ou ligação incompatível com a pinagem do dispositivo.	Com o circuito desenergizado, confira a fixação dos condutores e compare a pinagem com a documentação do equipamento conectado.
O cabo não fica fixado corretamente na entrada do conector.	Diâmetro externo do revestimento fora da faixa especificada de 3,5 a 6 mm.	Meça o diâmetro externo do revestimento e confirme se está dentro da faixa indicada na ficha.
O conector apresenta aquecimento ou interrupções durante a operação.	Carga total acima do limite informado ou terminação inadequada dos condutores.	Verifique a corrente total, considerando o limite de 4 A até 40 °C, e inspecione a fixação dos condutores.
Há ingresso de umidade na conexão montada.	Vedação ou montagem inadequada, ou uso fora das condições de proteção aplicáveis à instalação.	Inspecione o estado e o assentamento da vedação EPDM, confirme o acoplamento e consulte o datasheet para as condições de uso dos graus IP informados.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM EVF567 (português) (Datasheet) Desenho em escala IFM (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM EVF567 e para que serve?

É um conector M12 plugável para conexões elétricas em áreas úmidas e higiênicas da indústria de alimentos. Sua configuração é reta, codificação A, com 4 contatos.

Com quais equipamentos ou protocolos o EVF567 é compatível?

A ficha informa a conexão M12, codificação A, com 4 contatos, mas não declara protocolos de comunicação nem modelos de equipamentos compatíveis. Confirme a pinagem e os requisitos elétricos do dispositivo antes da instalação.

O que acompanha o produto?

A ficha informa uma peça por embalagem e identifica o produto como conector plugável. Não há acessórios adicionais listados.

O EVF567 serve para uma conexão M12 com codificação diferente de A?

Não conforme a configuração especificada: o EVF567 é descrito como M12 reto, codificação A, com 4 contatos. Para outra codificação, verifique uma versão correspondente.

Posso usar o EVF567 com um cabo fora da faixa de 3,5 a 6 mm?

A ficha especifica revestimento de cabo com diâmetro de 3,5 a 6 mm. Para outra medida, não há compatibilidade confirmada nos dados disponíveis.

O que verificar se a conexão não apresenta continuidade?

Com o circuito desenergizado, confira se os condutores estão presos nos terminais parafusados e se a ligação corresponde à pinagem do dispositivo. A ficha não fornece o esquema de pinagem.

O que pode causar aquecimento ou interrupções no conector?

Uma causa possível é exceder a capacidade de carga total informada de 4 A até 40 °C ou ter uma terminação inadequada. Verifique a carga e a fixação dos condutores antes de substituir o conector.

Devo escolher o EVF567 ou um conector M12 de outra configuração?

Escolha o EVF567 quando a instalação requer M12 reto, codificação A, 4 contatos e atende aos limites elétricos e de cabo especificados. Se precisar de outra codificação, orientação ou quantidade de contatos, selecione uma versão que corresponda a esses requisitos.

Como instalar os condutores no EVF567?

O produto utiliza terminais parafusados para condutores de 0,25 a 1 mm² e cabo com revestimento de 3,5 a 6 mm. Faça a instalação com o circuito desenergizado e consulte o datasheet para as instruções completas de ligação.

O EVF567 é vendido com acessórios ou peças avulsas?

A ficha informa uma peça por embalagem e não lista acessórios incluídos. Não há informação disponível sobre kits ou itens vendidos separadamente.

GLOSSÁRIO TÉCNICO

Codificação A

Identificação da configuração mecânica do conector M12; a ficha especifica codificação A para este modelo.

Grau de proteção IP

Classificação de proteção do invólucro indicada para o produto; as condições de ensaio e montagem devem ser verificadas na documentação do fabricante. (Ref.: IP65, IP67, IP68 e IP69K)

Terminal parafusado

Tipo de terminação em que o condutor é fixado por parafuso no conector. (Ref.: condutores de 0,25 a 1 mm²)

EPDM

Material indicado para a vedação do conector. (Ref.: material da vedação)

Aço inoxidável 1.4404 (316L)

Material indicado para o bloqueio do conector. (Ref.: material do bloqueio)
