Conector M12 IFM EVF567 - Inox IP69K Alimentício

Pré-visualizar: EVF567 IFM - Conector M12 IFM Indústria Alimentícia IP69K Inox

EVF567 IFM - Conector M12 IFM Indústria Alimentícia IP69K Inox

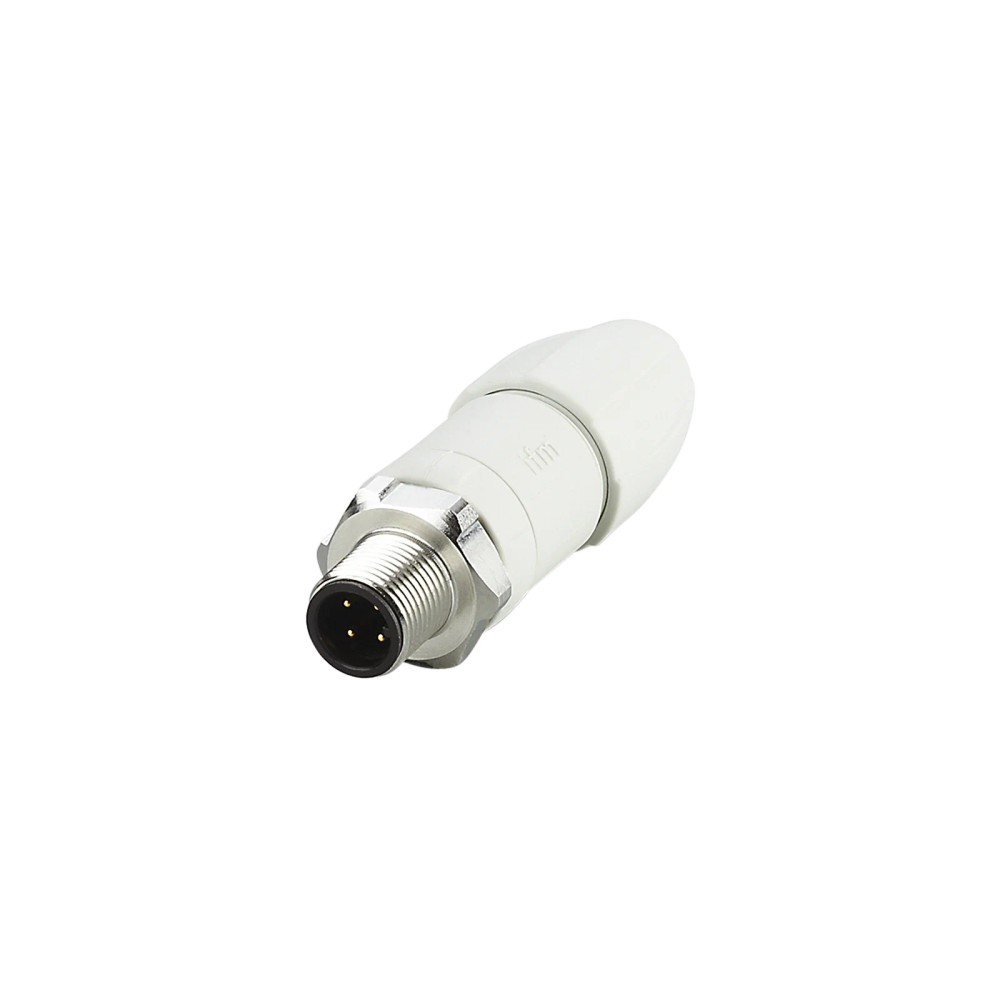

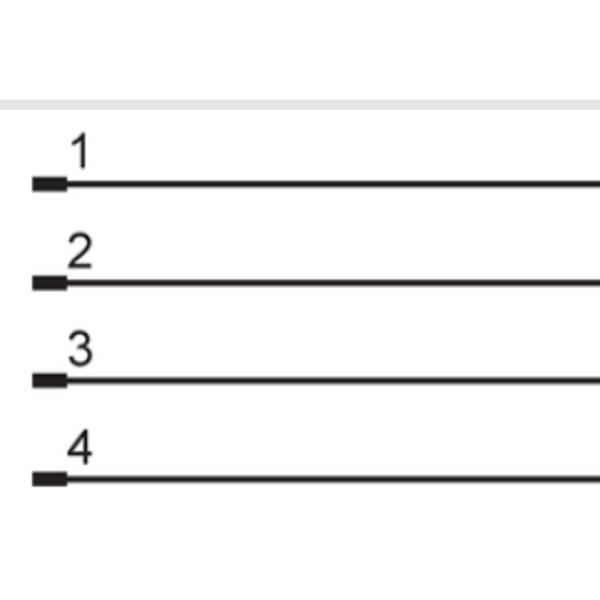

Imagem meramente ilustrativa

R$ 285,12

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVF567
EAN: 4021179313339
NCM do produto: 85369090

Destaques do Produto Conexão do conector...mais

Fechar menu

Saiba mais sobre: "EVF567 IFM - Conector M12 IFM Indústria Alimentícia IP69K Inox"

Destaques do Produto

Conexão do conector

M12 reto, codificação A, 4 contatos

Conexão elétrica

Terminais parafusados, 0,25...1 mm²; cabo Ø 3,5...6 mm

Tensão de operação

< 250 V AC / < 300 V DC

Capacidade de carga total

4 A (...40 °C)

Ambiente e proteção

IP65, IP67, IP68 e IP69K; temperatura ambiente -25...100 °C

Aplicação declarada

Áreas úmidas e higiênicas na indústria de alimentos

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o EVF567 IFM — Conector M12 plugável, reto, 4 polos, para áreas úmidas e higiênicas na indústria de alimentos

O EVF567 é um conector M12 plugável da IFM destinado a áreas úmidas e higiênicas na indústria de alimentos. Possui conexão reta com codificação A, 4 contatos banhados a ouro e bloqueio em aço inoxidável 1.4404 (316L). Sua proteção declarada inclui IP65, IP67, IP68 e IP69K, e o produto é isento de silicone. A conexão elétrica é feita por terminais parafusados, com condutores de 0,25 a 1 mm².

PRINCIPAIS ESPECIFICAÇÕES

Identificação	EVF567
Tipo	Conector M12 plugável, macho customizável
Conexão do conector	1 × M12, reto, codificação A, 4 contatos
Tensão de operação	< 250 V AC / < 300 V DC
Capacidade de carga total	4 A (...40 °C)
Grau de proteção	IP65, IP67, IP68, IP69K
Material do bloqueio	Aço inoxidável 1.4404 / 316L
Terminais e cabos	Terminais parafusados: 0,25...1 mm²; revestimento do cabo: Ø 3,5...6 mm; AWG 23...17
Temperatura ambiente	-25...100 °C
Vedação e características especiais	EPDM; sem silicone; contatos banhados a ouro

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões em áreas úmidas e higiênicas na indústria de alimentos, conforme a aplicação declarada para o EVF567.
Montagens que requerem conector M12 reto, codificação A e 4 contatos, desde que a interface do equipamento também corresponda.
Instalações dentro dos limites informados de tensão, corrente total, seção dos condutores, diâmetro do cabo e temperatura ambiente.

⚠ Considere outro se precisa de:

Não selecionar para uma interface que exija outra codificação, número de contatos ou formato de conector; esses requisitos não correspondem aos dados do EVF567.
Não exceder os limites elétricos declarados: tensão de operação < 250 V AC / < 300 V DC e capacidade de carga total de 4 A (...40 °C).
Não usar com condutores fora de 0,25...1 mm² ou cabo com revestimento fora de Ø 3,5...6 mm, conforme os dados disponíveis.

APLICAÇÕES E USO

Uso declarado em áreas úmidas e higiênicas na indústria de alimentos; a ficha associa essa aplicação ao conector M12 com graus de proteção IP65, IP67, IP68 e IP69K.
Montagem em equipamento com interface M12, codificação A e 4 contatos, desde que a pinagem, os requisitos elétricos e a geometria sejam compatíveis com o equipamento conectado.
Aplicação em circuito dentro dos limites declarados de tensão, capacidade de carga, temperatura ambiente, seção dos condutores e diâmetro do cabo.
A ficha não detalha protocolos, pinagem funcional, compatibilidade com equipamentos específicos ou condições de limpeza; confirme esses requisitos no datasheet e na documentação do sistema.

COMO ESCOLHER

Antes de comprar o EVF567 IFM — Conector M12 plugável, reto, 4 polos, para áreas úmidas e higiênicas na indústria de alimentos, verifique estes pontos:

Escolha o EVF567 quando

A aplicação requerer um conector M12 reto, codificação A, 4 contatos, terminais parafusados e uso em área úmida e higiênica da indústria de alimentos. Confirme também a adequação aos limites elétricos, ao diâmetro do cabo, à seção dos condutores e à temperatura ambiente especificados.

Avalie outra configuração quando

A interface do equipamento exigir uma codificação, quantidade de contatos ou geometria diferente, ou quando os requisitos de tensão, corrente, seção do condutor, diâmetro do cabo ou temperatura ultrapassarem os dados declarados. A ficha disponível não identifica modelos alternativos específicos; consulte o catálogo ou o fabricante para selecionar outra versão.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Produto	EVF567 Plugável	Identificação do produto na ficha do fabricante.
Tipo de produto	Plugável; conector macho customizável	Categoria construtiva indicada nos dados do produto.
Aplicação	Áreas úmidas e higiênicas na indústria de alimentos	Aplicação declarada para o produto.
Marca	IFM	Marca indicada no anúncio.
SKU / Part number	EVF567	Código de identificação prioritário do anúncio.
GTIN	4021179313339	Identificador comercial informado no anúncio.
Unidades por embalagem	1 peça	Quantidade indicada nos dados do produto.
NCM	8536.90.90	Código fiscal informado no conjunto de dados.

Dados elétricos
Tensão de operação	< 250 V AC / < 300 V DC	Limites de operação declarados; respeitar os limites aplicáveis ao circuito.
Capacidade de carga total	4 A (...40 °C)	Corrente total declarada com referência de temperatura até 40 °C.
Classe de proteção	II	Classificação indicada na ficha.

Conexões e contatos

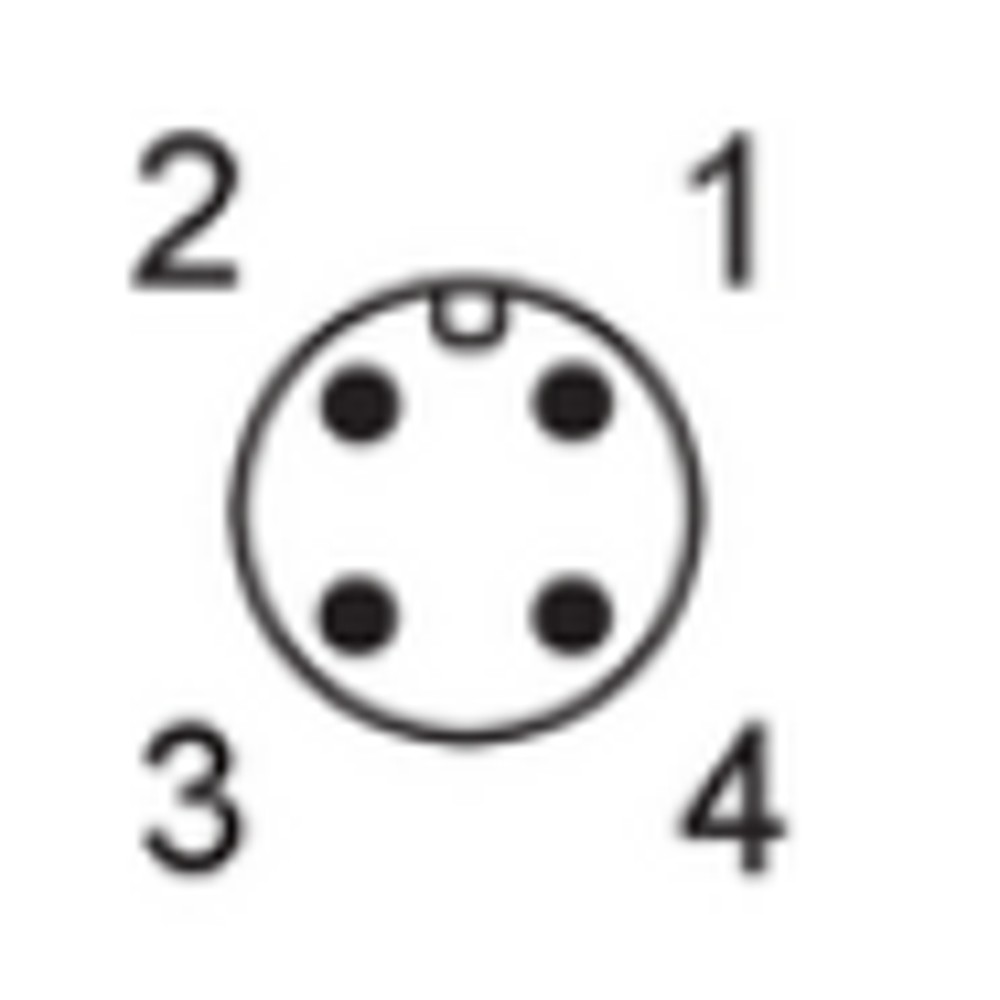

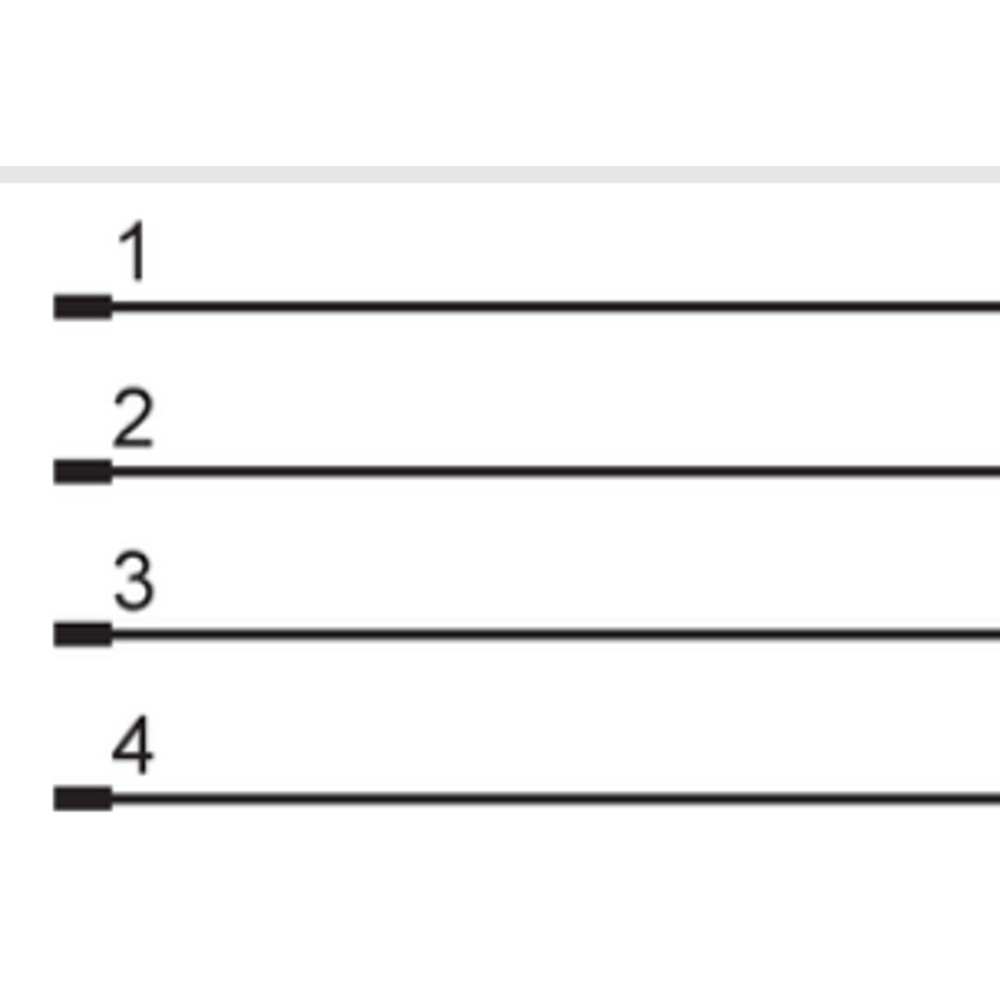

Conexão do conector	1 × M12, reto; codificação A; 4 contatos	Configuração mecânica e quantidade de contatos declaradas.
Acabamento dos contatos	Dourado	Os contatos são indicados como banhados a ouro.
Terminais	Terminais parafusados, 0,25...1 mm²; AWG 23...17	Faixa de seção dos condutores indicada para a conexão elétrica.
Diâmetro do revestimento do cabo	Ø 3,5...6 mm	Faixa declarada para o diâmetro externo do cabo.
Torque máximo de aperto	0,6...1,2 Nm	Faixa informada para o aperto do bloqueio/conector.

Materiais e construção
Material do corpo	PA 6.6, cinza	Material e cor indicados para o corpo do conector.
Material do bloqueio / porca	1.4404, aço inoxidável / 316L	Material declarado para o elemento de bloqueio.
Material da vedação	EPDM	Material declarado para a vedação.
Sem silicone	Sim	Característica especial indicada na ficha.

Proteção e condições ambientais
Grau de proteção	IP65, IP67, IP68, IP69K	Graus de proteção declarados; a condição de uso depende da montagem correta e das condições correspondentes a cada classificação.
Temperatura ambiente	-25...100 °C	Faixa de temperatura ambiente informada para o produto.
Temperatura de armazenamento	-25...55 °C	Faixa declarada para armazenamento.
Umidade de armazenamento	10...100 %	Faixa de umidade relativa indicada para armazenamento.
Outras condições climáticas de armazenamento	1K22 / DIN 60721-3-1	Referência climática informada para armazenamento.

Dados mecânicos e identificação logística
Peso	31,7 g	Peso indicado nos atributos do produto; o anúncio também apresenta variante com peso arredondado de 0,03 kg.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação especificado para este conector passivo na ficha disponível.

• A compatibilidade de sinal depende da pinagem e dos requisitos elétricos do dispositivo conectado; confirme-os no datasheet do equipamento.

Conexões

Elétrica Terminais parafusados para condutores de 0,25...1 mm² (AWG 23...17); revestimento do cabo Ø 3,5...6 mm. Limites declarados: < 250 V AC / < 300 V DC e capacidade de carga total de 4 A (...40 °C).

Processo Conector M12 reto, codificação A, 4 contatos. A ficha não informa uma conexão de processo mecânica adicional; confirme a interface M12 correspondente no equipamento.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamento com interface M12 codificada A e 4 contatos, quando a pinagem e os requisitos elétricos forem compatíveis.	✓	A geometria, a codificação e a quantidade de contatos correspondem às especificações do conector; a pinagem não está detalhada nos dados disponíveis e deve ser confirmada no equipamento.
Instalação em áreas úmidas e higiênicas na indústria de alimentos, dentro das condições especificadas.	✓	Essa aplicação é declarada para o EVF567, com graus de proteção IP65, IP67, IP68 e IP69K.
Circuito que opere acima de < 250 V AC ou < 300 V DC, ou com carga total superior a 4 A (...40 °C).	✗	Os requisitos excederiam os limites elétricos informados para o produto.
Montagem com cabo fora do diâmetro Ø 3,5...6 mm ou condutores fora de 0,25...1 mm².	✗	As dimensões de cabo e a seção de conexão ficariam fora das faixas declaradas.
Equipamento que exige codificação diferente de A, número de contatos diferente de 4 ou conector não reto.	✗	A configuração informada do EVF567 é M12 reto, codificação A, com 4 contatos.

INSTALAÇÃO

Como instalar o EVF567 IFM — Conector M12 plugável, reto, 4 polos, para áreas úmidas e higiênicas na indústria de alimentos

Confirme que a interface do equipamento é M12, reta, codificação A e com 4 contatos; verifique também a pinagem no datasheet do equipamento.
Selecione cabo com revestimento de Ø 3,5...6 mm e condutores de 0,25...1 mm² (AWG 23...17).
Desenergize o circuito e prepare o cabo conforme as instruções do fabricante; os comprimentos de decapagem não constam nos dados disponíveis.
Conecte os condutores aos terminais parafusados, respeitando a identificação de sinais e a pinagem documentada pelo equipamento.
Monte o conector e aperte o bloqueio dentro da faixa declarada de 0,6...1,2 Nm; evite exceder o limite.
Verifique o assentamento da vedação e a conexão antes de energizar; para manter a proteção declarada, siga as condições de montagem do datasheet.

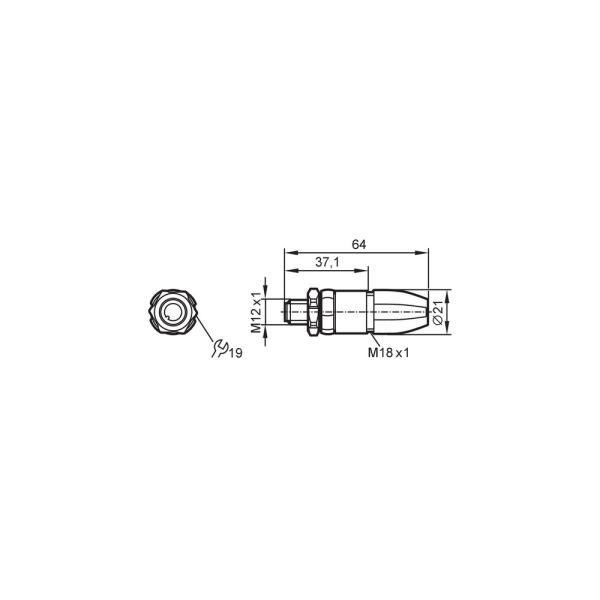

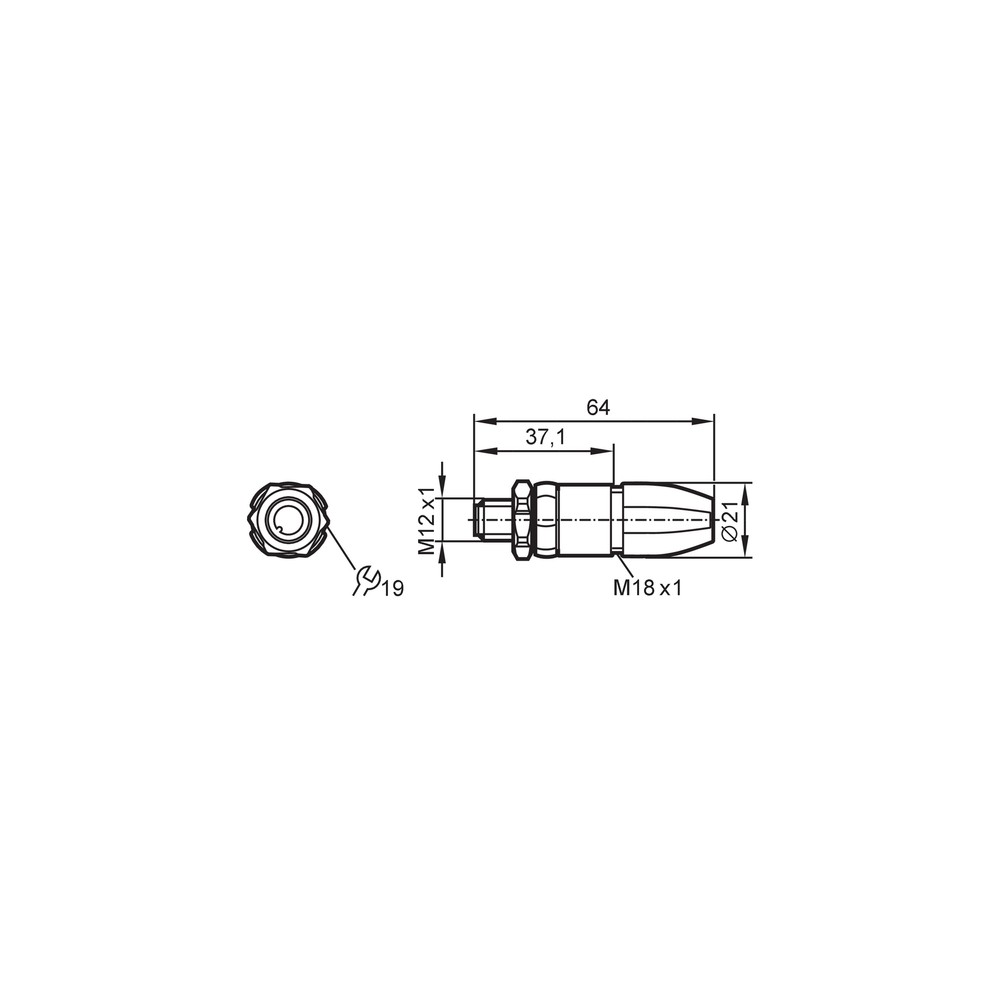

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O equipamento conectado não reconhece o sinal ou apresenta conexão intermitente.	Possível divergência entre a pinagem do equipamento e a ligação nos terminais, ou contato elétrico inadequado.	Compare a pinagem do equipamento com o esquema do sistema e verifique a fixação dos condutores nos terminais.
Não é possível acomodar o cabo no conector ou fechar corretamente a montagem.	Diâmetro externo do cabo fora da faixa Ø 3,5...6 mm ou seção dos condutores fora de 0,25...1 mm².	Meça o diâmetro do revestimento e confirme a seção dos condutores contra os limites especificados.
O conjunto apresenta aquecimento ou interrupção sob carga.	Possível operação acima da capacidade total declarada de 4 A (...40 °C), ou tensão fora dos limites informados.	Meça a corrente e a tensão do circuito em operação e compare com os limites do conector.
Há entrada de umidade na conexão montada.	Possível assentamento incorreto da vedação, montagem inadequada do bloqueio ou condição de uso incompatível com a proteção requerida.	Inspecione o assentamento da vedação e a montagem do conector; confira no datasheet as condições associadas ao grau de proteção necessário.

DOCUMENTAÇÃO TÉCNICA

Folha de dados EVF567 — português (Datasheet) Desenho em escala do produto (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o EVF567 e para que tipo de instalação ele foi feito?

É um conector M12 plugável da IFM destinado a áreas úmidas e higiênicas na indústria de alimentos. A configuração é reta, codificação A, com 4 contatos.

Quais cabos e condutores posso conectar nele?

A ficha informa condutores de 0,25...1 mm² (AWG 23...17) e cabo com revestimento de Ø 3,5...6 mm. A conexão é feita por terminais parafusados.

O produto acompanha cabo ou acessórios?

Os dados disponíveis identificam o produto como conector plugável e indicam uma peça por embalagem, mas não especificam acessórios inclusos. Não há cabo ou acessório listado como incluído.

Ele serve para uma conexão M12 com codificação diferente de A?

Não corresponde à configuração informada para o EVF567, que é M12 reto, codificação A e 4 contatos. Confirme a codificação exigida pelo equipamento antes da seleção.

Posso usar o EVF567 em um circuito com mais de 4 A?

A ficha declara capacidade de carga total de 4 A (...40 °C), portanto uma carga superior excede o limite informado. Verifique a corrente total do circuito antes da instalação.

O conector funciona se a pinagem do equipamento for diferente?

A compatibilidade depende da correspondência entre a pinagem do equipamento e os terminais conectados. Consulte o esquema do equipamento, pois a ficha disponível não detalha a pinagem funcional do EVF567.

O que verificar se a conexão fica intermitente?

Verifique primeiro a fixação dos condutores nos terminais e compare a ligação com a pinagem do equipamento. Confira também se a seção dos condutores está entre 0,25 e 1 mm².

O que pode causar um problema de vedação depois da montagem?

Uma causa possível é o assentamento incorreto da vedação ou a montagem inadequada do bloqueio. Inspecione a vedação e confirme no datasheet as condições de montagem associadas à proteção requerida.

Como escolher entre este conector e outra versão M12?

Escolha o EVF567 se forem necessários conector reto, codificação A, 4 contatos, terminais parafusados e as faixas elétricas e de cabo especificadas. Se a interface exigir outra codificação, geometria ou quantidade de contatos, procure uma versão que corresponda a esses requisitos.

Qual cuidado de instalação ajuda a preservar a proteção declarada?

Confirme o assentamento da vedação e aperte o bloqueio dentro da faixa informada de 0,6...1,2 Nm. Siga também as condições de montagem do datasheet do fabricante.

GLOSSÁRIO TÉCNICO

Codificação A

Configuração de chaveamento mecânico indicada para a interface M12 do conector; deve corresponder à codificação da conexão do equipamento. (Ref.: conexão do conector: M12, codificação A)

Grau de proteção IP

Classificação declarada para a proteção do invólucro contra ingresso de agentes externos, dependente da montagem e das condições de ensaio correspondentes. (Ref.: IP65, IP67, IP68, IP69K)

EPDM

Material elastomérico especificado para a vedação do conector. (Ref.: material da vedação: EPDM)

316L / 1.4404

Designação do aço inoxidável informado para o bloqueio do conector. (Ref.: material do bloqueio: 1.4404 / 316L)

Terminal parafusado

Tipo de terminação em que o condutor é fixado por parafuso; neste produto, a faixa informada é 0,25...1 mm². (Ref.: conexão elétrica)
