Soquete Confeccionável M12 IFM EVF566

Pré-visualizar: EVF566 IFM - Soquete Confeccionável M12 Indústria Alimentícia IP69K, 4 Pinos, Dourado

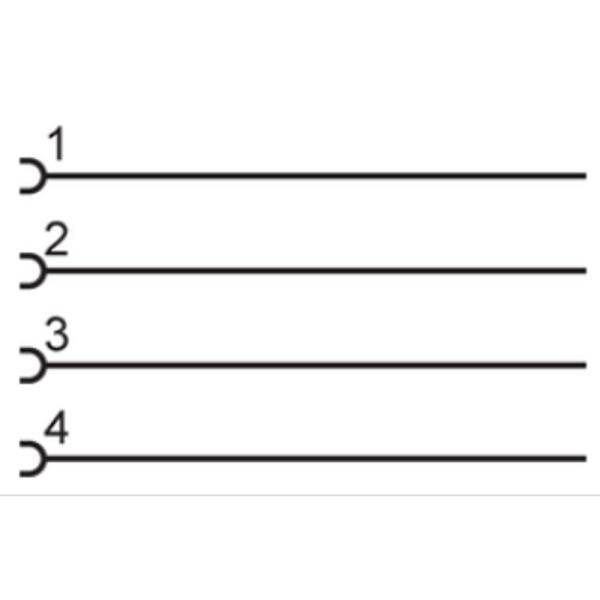

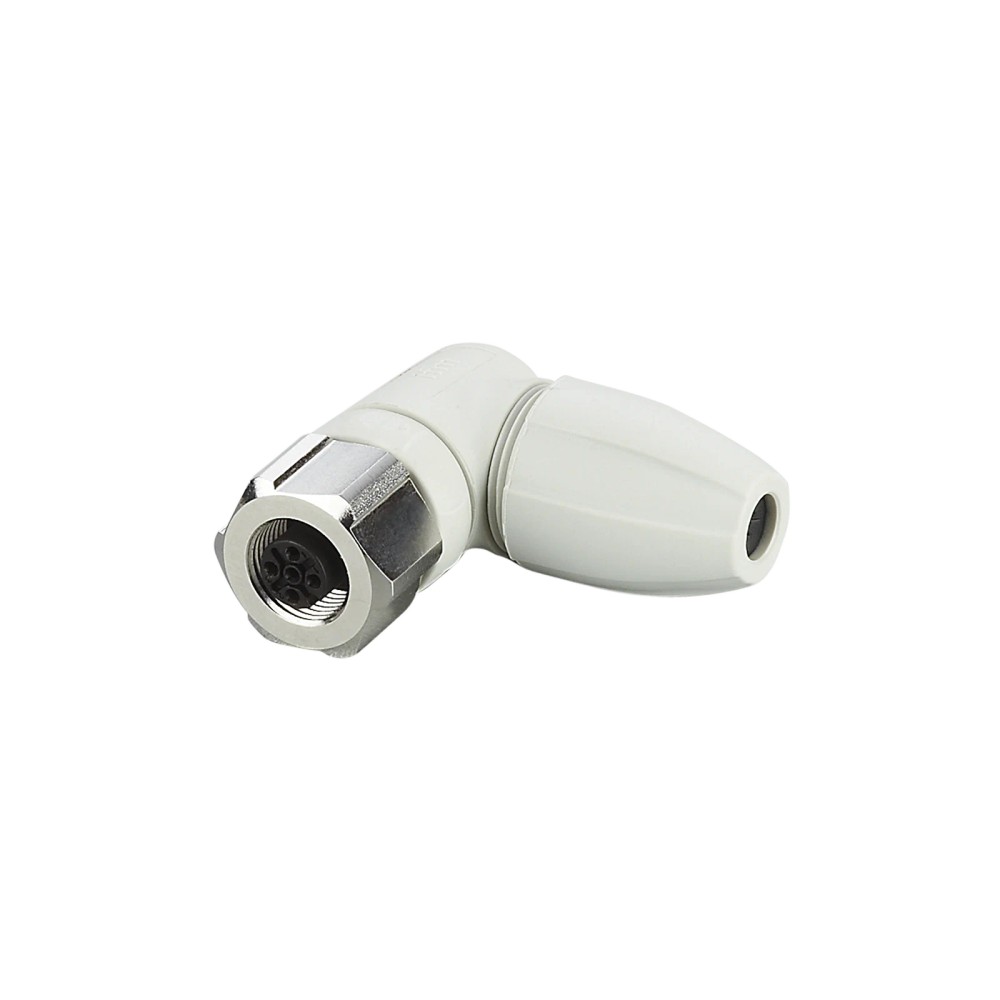

EVF566 IFM - Soquete Confeccionável M12 Indústria Alimentícia IP69K, 4 Pinos, Dourado

Imagem meramente ilustrativa

R$ 285,12

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVF566
EAN: 4021179313322
NCM do produto: 85366990

Destaques do Produto Conexão M12 angular,...mais

Fechar menu

Saiba mais sobre: "EVF566 IFM - Soquete Confeccionável M12 Indústria Alimentícia IP69K, 4 Pinos, Dourado"

Destaques do Produto

Conexão

M12 angular, codificação A

Número e acabamento dos contatos

4 contatos dourados

Cabo

Revestimento com diâmetro de 3,5 a 6 mm

Condutores

0,25 a 1 mm² (AWG 23 a 17)

Carga e tensão

4 A a 40 °C; < 250 V AC

Ambiente

Áreas úmidas e higiênicas; proteção indicada IP65, IP67, IP68 e IP69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o EVF566 IFM — Soquete confeccionável M12 angular, 4 pinos dourados, para áreas úmidas e higiênicas na indústria de alimentos

O IFM EVF566 é um soquete confeccionável para conexão elétrica em áreas úmidas e higiênicas da indústria de alimentos. Possui conexão M12 angular com codificação A, 4 contatos dourados e grau de proteção informado como IP65, IP67, IP68 e IP69K. Aceita condutores de 0,25 a 1 mm² e cabos com revestimento de 3,5 a 6 mm; a tensão de operação especificada é inferior a 250 V AC.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Soquete confeccionável
Conexão do soquete	M12 angular, codificação A
Contatos	4, dourados
Grau de proteção	IP65, IP67, IP68 e IP69K
Tensão de operação	< 250 V AC; < 300 V DC, conforme dados do produto
Capacidade de carga total	4 A a 40 °C
Condutores aceitos	0,25 a 1 mm²; AWG 23 a 17
Diâmetro do revestimento do cabo	3,5 a 6 mm
Materiais informados	Invólucro PA 6.6; porca/bloqueio em aço inoxidável 1.4404 / 316L; vedação EPDM
Temperatura ambiente	-25 a 100 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Confecção de conexão M12 angular, codificação A, com 4 contatos, em instalações da indústria de alimentos.
Aplicações em áreas úmidas e higiênicas, respeitando as condições de montagem e os graus de proteção informados pelo fabricante.
Montagens com cabo de diâmetro externo de 3,5 a 6 mm e condutores de 0,25 a 1 mm², dentro dos limites elétricos especificados.

⚠ Considere outro se precisa de:

Não selecione quando a conexão requerida não for M12 angular com codificação A ou exigir quantidade de contatos diferente de 4.
Não use com cabo cujo revestimento esteja fora da faixa de 3,5 a 6 mm ou com condutores fora da faixa de 0,25 a 1 mm², conforme os dados disponíveis.
Não exceda os limites elétricos informados: capacidade total de 4 A a 40 °C e tensão de operação inferior a 250 V AC. A ficha também informa < 300 V DC; confirme a aplicação DC no datasheet antes de especificar.

APLICAÇÕES E USO

Aplicação declarada: confecção de conexões para áreas úmidas e higiênicas na indústria de alimentos; a ficha não detalha equipamento ou protocolo específico.
Possibilidade de uso em uma ligação M12 angular codificação A com quatro contatos, desde que o conector correspondente, o cabo, a seção dos condutores e os limites elétricos sejam compatíveis.
Para instalação em ambiente sujeito a lavagem, confira no datasheet as condições de montagem associadas aos graus IP informados; a ficha, por si só, não define procedimento ou regime de limpeza.
O produto não constitui uma conexão de processo para fluidos. A compatibilidade com dispositivos e pinagens específicos não está documentada nos dados disponíveis.

COMO ESCOLHER

Antes de comprar o EVF566 IFM — Soquete confeccionável M12 angular, 4 pinos dourados, para áreas úmidas e higiênicas na indústria de alimentos, verifique estes pontos:

Escolha o EVF566 quando

A montagem exigir um soquete confeccionável M12 angular, codificação A, com 4 contatos dourados, e o cabo utilizado atender às faixas de diâmetro e seção dos condutores indicadas.

Verifique antes de especificar

Confirme a geometria e codificação do conector correspondente, a corrente e a tensão do circuito, o diâmetro externo do cabo e a seção dos condutores. A ficha não identifica protocolos nem dispositivos específicos compatíveis.

Considere outra configuração quando

A interface necessária não for M12 angular codificação A, o número de contatos não for quatro ou o cabo ficar fora das dimensões e seções admitidas. A ficha disponível não permite indicar um modelo alternativo específico.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Soquete confeccionável	Classificação do produto.
Modelo	EVF566	Código do produto informado no anúncio e na documentação.
Marca	IFM	Fabricante informado.
Aplicação	Áreas úmidas e higiênicas na indústria de alimentos	Aplicação declarada nos dados do produto.
GTIN	4021179313322	Identificador comercial informado.
Part number no anúncio	EVF566	Código apresentado na fonte prioritária do anúncio.
Part number no catálogo associado	SDOAH040VASFKPG	Identificador indicado no conjunto de dados associado ao catálogo; confirme a referência ao realizar a especificação.

Dados elétricos
Tensão de operação	< 250 V AC; < 300 V DC	Limites de tensão declarados nos dados técnicos; confira no datasheet a condição específica da aplicação.
Capacidade de carga total	4 A a 40 °C	Valor informado para a condição de temperatura indicada.
Classe de proteção elétrica	II	Classe declarada na ficha técnica.
Terminais	Terminais parafusados	Tipo de terminação para os condutores.
Seção dos condutores	0,25 a 1 mm²; AWG 23 a 17	Faixa de conexão elétrica especificada.

Conexão elétrica — soquete
Conexão	1 × M12, angular	Formato e quantidade de conexões do soquete.
Codificação	A	Codificação mecânica/elétrica indicada; confirme o acoplamento e a pinagem no datasheet.
Contatos	4, dourados	Quantidade e acabamento dos contatos.
Contatos banhados a ouro	Sim	Característica declarada para os contatos.
Diâmetro do revestimento do cabo	3,5 a 6 mm	Faixa admitida para o revestimento do cabo.
Torque máximo de aperto	0,6 a 1,2 Nm	Faixa especificada para o aperto da conexão; respeite a condição indicada pelo fabricante.

Materiais e vedação
Material do invólucro/corpo	PA 6.6, cinza	Material e cor declarados para o corpo.
Material da porca/bloqueio	1.4404, aço inoxidável / 316L	Material declarado para o componente de bloqueio.
Material da vedação	EPDM	Material declarado para a vedação.
Sem silicone	Sim	Característica indicada nos dados do produto.

Proteção e condições ambientais
Grau de proteção	IP65, IP67, IP68 e IP69K	Graus de proteção declarados. A proteção efetiva depende da montagem correta e das condições aplicáveis indicadas pelo fabricante.
Temperatura ambiente	-25 a 100 °C	Faixa de temperatura ambiente informada.
Temperatura de armazenamento	-25 a 55 °C	Faixa especificada para armazenamento.
Umidade de armazenamento	10 a 100 %	Faixa informada para armazenamento.
Outras condições climáticas de armazenamento	1K22 / DIN 60721-3-1	Referência declarada para condições climáticas de armazenamento.

Dados mecânicos e embalagem
Peso	41,8 g	Valor de peso informado nos dados associados ao catálogo.
Unidades por embalagem	1 peça	Quantidade declarada por embalagem.

COMPATIBILIDADE

Comunicação

• A ficha não especifica protocolos de comunicação nem atribuição de sinais/pinos; valide o pinout e a aplicação no datasheet do fabricante.

Conexões

Elétrica Terminais parafusados para condutores de 0,25 a 1 mm² (AWG 23 a 17). Cabo com revestimento de diâmetro de 3,5 a 6 mm. Dados elétricos informados: < 250 V AC, < 300 V DC e capacidade de carga total de 4 A a 40 °C. Confirme no datasheet a condição aplicável ao circuito.

Processo Não se aplica: trata-se de um componente de conexão elétrica, sem conexão de processo para fluido.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Acoplamento que requer M12 angular, codificação A, com 4 contatos	✓	A ficha identifica essa configuração para o soquete EVF566; confirme também o conector correspondente e a atribuição dos contatos.
Montagem com condutores de 0,25 a 1 mm² e cabo com revestimento de 3,5 a 6 mm	✓	As dimensões estão dentro das faixas especificadas para a conexão elétrica.
Circuito acima de 4 A a 40 °C ou acima dos limites de tensão informados	✗	A aplicação excede os valores elétricos declarados para o produto.
Seleção baseada em protocolo ou pinagem específica	✗	A ficha disponível não informa protocolo nem pinout; é necessário verificar a documentação do fabricante e a aplicação.
Aplicação que exige uma conexão de processo para fluido	✗	O EVF566 é um soquete de conexão elétrica, não uma conexão de processo.

INSTALAÇÃO

Como instalar o EVF566 IFM — Soquete confeccionável M12 angular, 4 pinos dourados, para áreas úmidas e higiênicas na indústria de alimentos

Confirme no esquema do equipamento a necessidade de M12 angular, codificação A, com quatro contatos; valide a atribuição de pinos antes da montagem.
Verifique que o cabo tenha revestimento com diâmetro de 3,5 a 6 mm e condutores de 0,25 a 1 mm² (AWG 23 a 17).
Prepare os condutores e o cabo conforme as instruções do fabricante; consulte o datasheet para detalhes de preparação que não constam nos dados disponíveis.
Conecte os condutores aos terminais parafusados de acordo com o pinout da aplicação e confira a continuidade antes de energizar.
Monte o cabo, a vedação e os componentes do soquete sem danificar a vedação; aplique o torque especificado de 0,6 a 1,2 Nm onde aplicável.
Após a montagem, confirme o acoplamento, a pinagem e os limites elétricos, e verifique a instalação antes de colocá-la em serviço.

Desenho Dimensional

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O soquete não acopla ao conector previsto.	A conexão correspondente pode não ser M12, angular ou codificação A, ou pode haver incompatibilidade na configuração de contatos.	Confira a identificação e a codificação do conector correspondente e valide a configuração de quatro contatos no datasheet do equipamento.
O cabo não fica preso ou a montagem não fecha corretamente.	O diâmetro externo do revestimento do cabo pode estar fora da faixa de 3,5 a 6 mm.	Meça o diâmetro externo do revestimento e compare com a faixa especificada; inspecione também o assentamento da vedação.
Há falha de continuidade ou conexão intermitente após a montagem.	Pode haver condutor mal fixado no terminal parafusado ou ligação feita em desacordo com o pinout da aplicação.	Com o circuito desenergizado, confira a fixação dos condutores e teste a continuidade de cada contato conforme o esquema do equipamento.
O conjunto apresenta aquecimento ou interrupção sob carga.	A corrente ou a tensão da aplicação pode ultrapassar os limites informados, ou a conexão elétrica pode estar mal executada.	Meça as condições do circuito e compare com 4 A a 40 °C e os limites de tensão declarados; inspecione os terminais com o circuito desenergizado.

DOCUMENTAÇÃO TÉCNICA

Folha de dados EVF566 — PT-BR (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o EVF566 e para que tipo de instalação ele serve?

É um soquete confeccionável IFM para conexão M12 angular codificação A com quatro contatos. A aplicação declarada é em áreas úmidas e higiênicas da indústria de alimentos.

Quais cabos e condutores posso usar neste soquete?

A ficha indica cabo com revestimento de 3,5 a 6 mm e condutores de 0,25 a 1 mm², equivalentes a AWG 23 a 17.

O EVF566 serve para qualquer conector M12?

Não é possível afirmar compatibilidade com qualquer M12: este modelo é angular, codificação A e tem quatro contatos. Compare a codificação e a configuração do conector correspondente antes de instalar.

Ele é compatível com um protocolo ou pinagem específico?

A documentação fornecida não identifica protocolos nem pinout. Confira o datasheet e o esquema do dispositivo ao qual o soquete será conectado.

Para que tipo de cabo este soquete não é indicado?

Os dados disponíveis não sustentam uma exclusão por material do cabo. Porém, a faixa informada para o diâmetro do revestimento é de 3,5 a 6 mm; confirme também a seção dos condutores.

Posso usar o EVF566 em um circuito acima de 4 A?

A ficha declara capacidade de carga total de 4 A a 40 °C, portanto não se deve especificar o produto acima desse valor com base nos dados disponíveis. Verifique a corrente real e consulte o fabricante para condições diferentes.

O que verificar se a conexão montada falha ou fica intermitente?

Com o circuito desenergizado, confira a fixação dos condutores nos terminais parafusados e compare cada ligação com o pinout do equipamento. A ficha disponível não fornece uma pinagem específica.

O que pode causar dificuldade para fechar ou prender o cabo?

Uma causa possível é o diâmetro do revestimento estar fora da faixa de 3,5 a 6 mm. Meça o cabo e verifique o assentamento da vedação antes de substituir o soquete.

É melhor comprar este soquete ou um cabo montado?

O EVF566 é um soquete confeccionável, indicado quando a montagem do cabo será feita na instalação. Os dados fornecidos não permitem comparar com um cabo montado específico; confirme se a aplicação requer terminação confeccionável.

Que cuidado devo ter ao apertar a conexão?

Respeite a faixa de torque especificada de 0,6 a 1,2 Nm para a conexão a que ela se aplica. Consulte o datasheet para instruções completas de preparação e montagem.

GLOSSÁRIO TÉCNICO

M12

Formato de conexão circular identificado como M12 na especificação do soquete. (Ref.: conexão 1 × M12, angular)

Codificação A

Identificação da codificação da conexão M12; deve corresponder ao conector acoplado e à aplicação. (Ref.: codificação A)

Grau de proteção IP

Classificação declarada para proteção do invólucro contra ingresso de partículas e água; a condição efetiva depende da montagem especificada. (Ref.: IP65, IP67, IP68 e IP69K)

AWG

Sistema de identificação de bitola de condutores. (Ref.: AWG 23 a 17)

EPDM

Material indicado para a vedação do soquete. (Ref.: material da vedação EPDM)
