Soquete Confeccionável IFM EVF566 M12 Angular 4 Pinos

Pré-visualizar: EVF566 IFM - Soquete Confeccionável IFM Indústria Alimentícia M12 Angular 4 Pinos

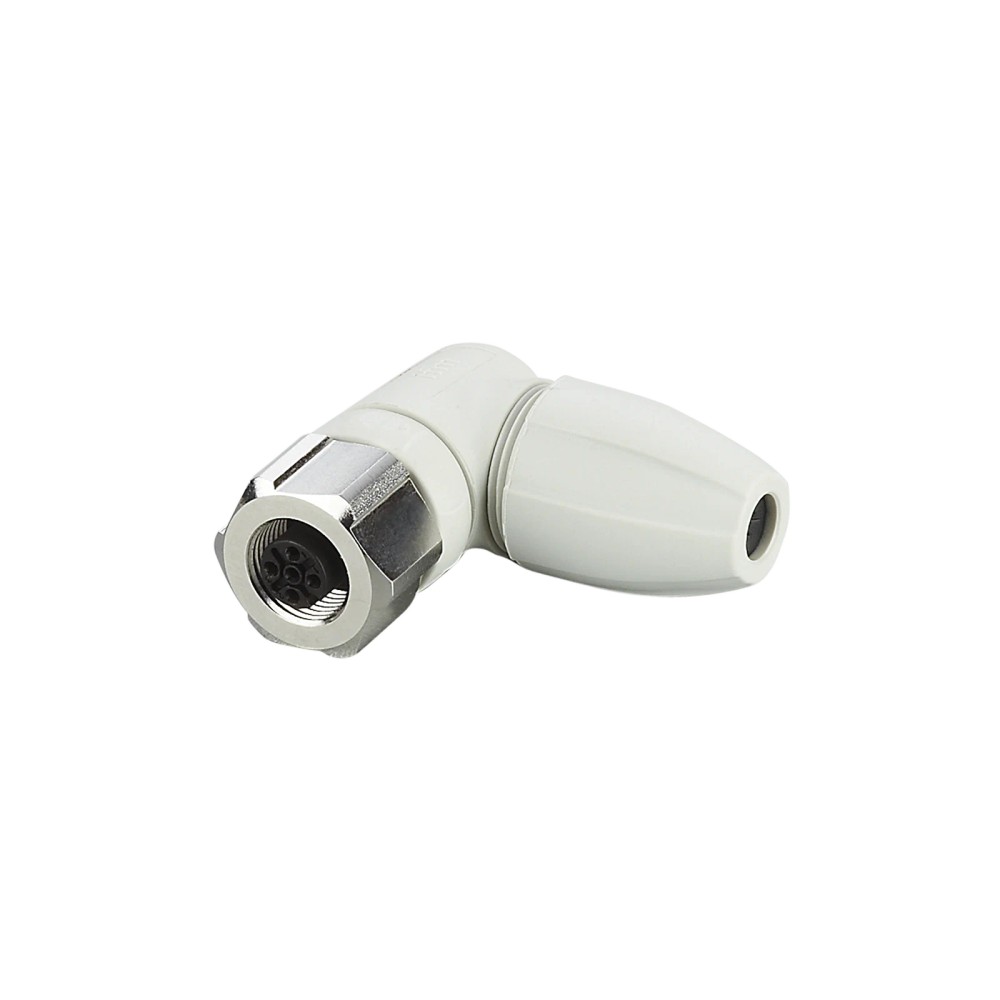

EVF566 IFM - Soquete Confeccionável IFM Indústria Alimentícia M12 Angular 4 Pinos

Imagem meramente ilustrativa

R$ 285,12

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVF566
EAN: 4021179313322
NCM do produto: 85369090

Destaques do Produto Conector M12 angular,...mais

Fechar menu

Saiba mais sobre: "EVF566 IFM - Soquete Confeccionável IFM Indústria Alimentícia M12 Angular 4 Pinos"

Destaques do Produto

Conector

M12 angular, codificação A, 4 pinos

Cabo compatível com a terminação

Revestimento com diâmetro de 3,5...6 mm; condutores de 0,25...1 mm² (AWG 23...17)

Limite elétrico

< 250 V AC / < 300 V DC; capacidade total de 4 A até 40 °C

Proteção declarada

IP65, IP67, IP68 e IP69K

Aplicação indicada

Áreas úmidas e higiênicas na indústria de alimentos

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Soquete Confeccionável IFM EVF566 M12 Angular, 4 Pinos

O EVF566 é um soquete confeccionável M12 angular de 4 pinos, destinado à montagem de uma conexão elétrica em cabo. É indicado pelo fabricante para áreas úmidas e higiênicas na indústria de alimentos. Possui contatos banhados a ouro, construção sem silicone e grau de proteção IP65, IP67, IP68 e IP69K, conforme as condições de instalação especificadas pelo fabricante.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Soquete confeccionável
Conexão do soquete	1 x M12, angular, codificação A
Contatos	4, banhados a ouro
Tensão de operação	< 250 V AC / < 300 V DC
Capacidade de carga total	4 A até 40 °C
Grau de proteção	IP65, IP67, IP68, IP69K
Seção de conexão	0,25...1 mm²; AWG 23...17
Diâmetro do revestimento do cabo	3,5...6 mm
Materiais principais	Corpo em PA 6.6; porca de bloqueio em aço inoxidável 1.4404 (316L); vedação em EPDM
Temperatura ambiente	-25...100 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Montagem de conexão M12 angular de codificação A com 4 contatos, usando cabo com diâmetro externo de 3,5...6 mm e condutores de 0,25...1 mm² (AWG 23...17).
Aplicações em áreas úmidas e higiênicas da indústria de alimentos, dentro dos limites elétricos, ambientais e de montagem especificados.
Instalações que exijam contatos banhados a ouro e construção sem silicone.

⚠ Considere outro se precisa de:

Não selecionar quando a conexão requerida não for M12 angular, codificação A, de 4 contatos; a ficha não declara compatibilidade com outros formatos ou codificações.
Não utilizar com tensão ou corrente acima dos limites declarados: < 250 V AC / < 300 V DC e 4 A de capacidade total até 40 °C.
Não presumir que o grau IP será mantido com cabo, montagem ou condições diferentes das especificadas pelo fabricante; consultar o datasheet para os requisitos de montagem e vedação.

APLICAÇÕES E USO

Aplicação declarada: montagem de conexões em áreas úmidas e higiênicas da indústria de alimentos; observar os requisitos de montagem necessários para alcançar a proteção IP declarada.
Possibilidade de uso em circuitos de conexão M12 de 4 contatos, desde que a interface, a pinagem, a tensão, a corrente e as dimensões do cabo sejam confirmadas para o equipamento conectado. Essa compatibilidade depende da verificação do sistema e não identifica dispositivos específicos.
A ficha informa faixa de temperatura ambiente de -25...100 °C e capacidade de carga total de 4 A até 40 °C; confirmar no datasheet as condições aplicáveis quando a operação combinar temperaturas acima de 40 °C e carga elétrica.

COMO ESCOLHER

Antes de comprar o Soquete Confeccionável IFM EVF566 M12 Angular, 4 Pinos, verifique estes pontos:

Escolha o EVF566 quando

A aplicação requer um soquete confeccionável M12 angular, codificação A, com 4 contatos, para cabo de 3,5...6 mm de diâmetro externo e condutores de 0,25...1 mm², dentro dos limites elétricos e ambientais informados.

Verifique outra configuração quando

A interface exigida for diferente de M12 angular, codificação A, 4 contatos, ou quando o cabo estiver fora dos intervalos dimensionais e elétricos indicados. Confirme os requisitos específicos no datasheet antes de selecionar outro produto.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante	IFM	Identificação do fabricante no anúncio.
Modelo / SKU	EVF566	Código do produto indicado no anúncio.
GTIN	4021179313322	Identificador comercial informado na ficha.
Tipo de produto	Soquete confeccionável	Categoria funcional declarada.
Aplicação	Áreas úmidas e higiênicas na indústria de alimentos	Aplicação informada na ficha do fabricante.
Unidades por embalagem	1 peça	Quantidade declarada por embalagem.

Dados elétricos
Tensão de operação	< 250 V AC / < 300 V DC	Limites de tensão declarados para operação.
Capacidade de carga total	4 A até 40 °C	Valor de carga total indicado; a condição de temperatura é até 40 °C.
Classe de proteção	II	Classificação declarada na ficha.

Conexão elétrica e configuração
Conexão do soquete	1 x M12, angular	Tipo e quantidade de conexões declarados.
Codificação	A	Codificação da interface M12.
Número e acabamento dos contatos	4, dourados	Quantidade de contatos; a ficha também informa contatos banhados a ouro.
Terminais para condutores	Terminais parafusados, 0,25...1 mm²; AWG 23...17	Intervalo de seção e equivalência AWG declarados para a conexão.
Diâmetro do revestimento do cabo	3,5...6 mm	Intervalo indicado para o revestimento do cabo.
Torque máximo de aperto	0,6...1,2 Nm	Intervalo de torque informado para o bloqueio da conexão; seguir as condições de montagem do fabricante.

Proteção e materiais
Grau de proteção	IP65, IP67, IP68, IP69K	Classes de proteção listadas na ficha; consultar o datasheet para condições de montagem e ensaio aplicáveis.
Livre de silicone	Sim	Característica especial declarada.
Material do corpo	PA 6.6, cinza	Material e cor do corpo da conexão.
Material da porca de bloqueio	1.4404, aço inoxidável / 316L	Material declarado para o bloqueio.
Material da vedação	EPDM	Material da vedação informado na ficha.

Condições ambientais e armazenamento
Temperatura ambiente	-25...100 °C	Faixa de temperatura ambiente declarada.
Temperatura de armazenamento	-25...55 °C	Faixa de temperatura informada para armazenamento.
Umidade de armazenamento	10...100 %	Intervalo de umidade informado para armazenamento.
Outras condições climáticas de armazenamento	1K22 / DIN 60721-3-1	Referência declarada para condições climáticas de armazenamento.

Dados físicos
Peso	41,8 g	Peso informado nos atributos do catálogo.

COMPATIBILIDADE

Comunicação

• Conexão física M12, codificação A, com 4 contatos; não há protocolo de comunicação especificado na ficha.

• Compatibilidade com dispositivos depende da correspondência mecânica, da pinagem e dos requisitos elétricos do sistema; a ficha não identifica modelos de sensores, atuadores ou controladores compatíveis.

Conexões

Elétrica Terminais parafusados para condutores de 0,25...1 mm² (AWG 23...17); cabo com revestimento de 3,5...6 mm. Tensão declarada: < 250 V AC / < 300 V DC. Capacidade de carga total: 4 A até 40 °C. Soquete M12 angular, codificação A, 4 contatos.

Processo Não possui conexão de processo especificada; trata-se de um componente de conexão elétrica M12.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Montagem em interface M12 angular, codificação A, de 4 contatos, com requisitos elétricos dentro dos limites declarados.	✓	A ficha identifica essa configuração de conexão e informa os limites de tensão e capacidade de carga.
Terminação de cabo com diâmetro externo de 3,5...6 mm e condutores de 0,25...1 mm².	✓	Esses intervalos são os dados de conexão elétrica informados para o produto.
Conexão a um dispositivo cujo protocolo, pinagem ou requisitos elétricos não foram verificados.	✗	A ficha não declara protocolos nem compatibilidade com modelos específicos; verificar pinagem e requisitos do dispositivo no datasheet e na documentação do equipamento.
Uso acima de < 250 V AC, < 300 V DC ou da capacidade total de 4 A até 40 °C.	✗	A solicitação excede os limites elétricos declarados; não selecionar sem especificação oficial que confirme a condição.

INSTALAÇÃO

Como instalar o Soquete Confeccionável IFM EVF566 M12 Angular, 4 Pinos

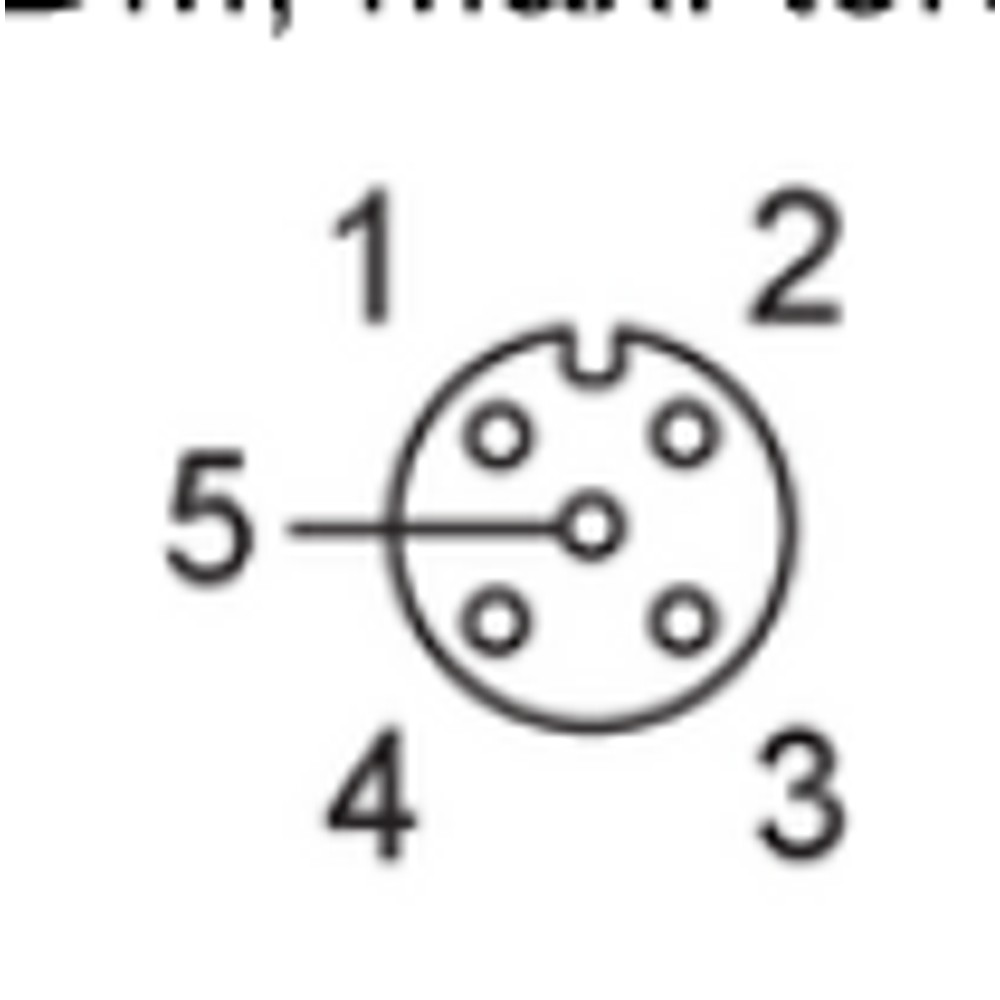

Confirme que o equipamento a conectar utiliza interface M12 angular, codificação A, com 4 contatos e verifique a pinagem no datasheet do sistema.
Selecione cabo com revestimento de 3,5...6 mm e condutores de 0,25...1 mm² (AWG 23...17).
Desenergize o circuito e prepare o cabo conforme as instruções de montagem do fabricante.

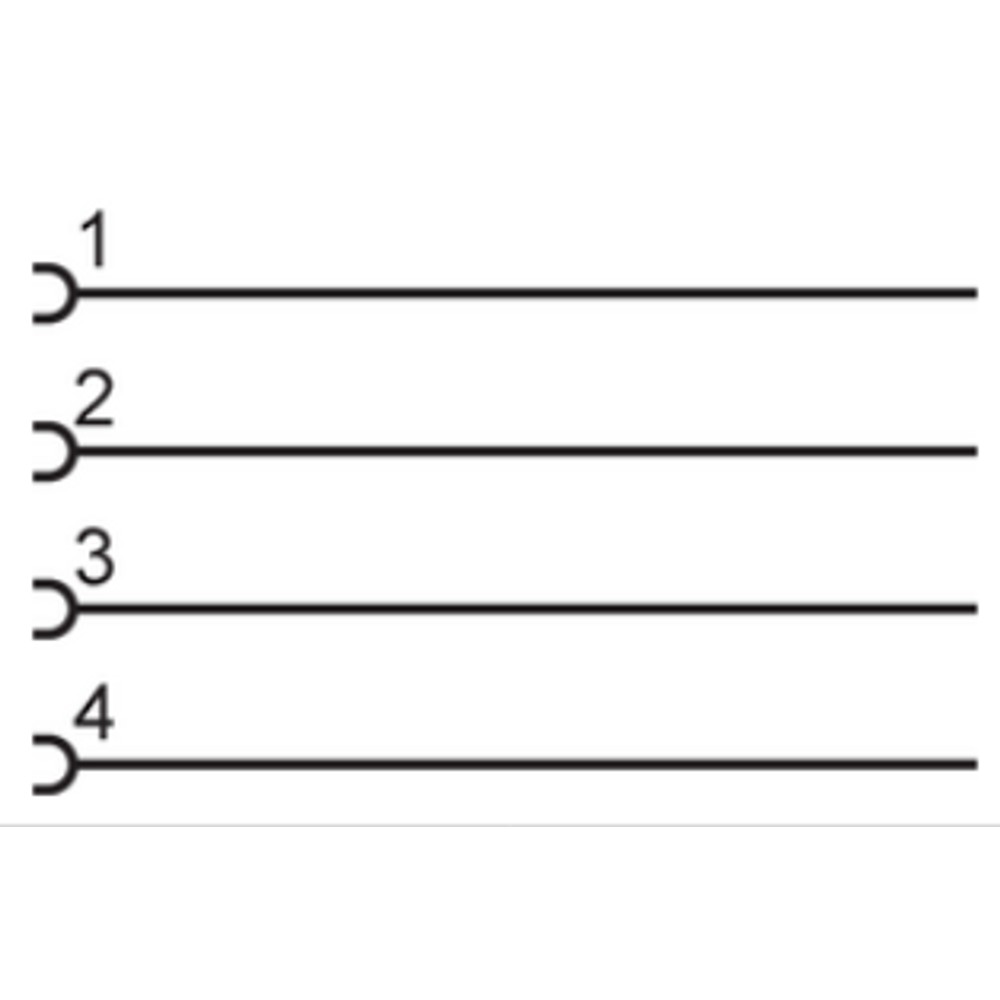

Conecte os condutores aos terminais parafusados, respeitando a pinagem documentada para a aplicação; não deduza a pinagem apenas pela quantidade de contatos.
Monte o soquete e o bloqueio, observando o torque informado de 0,6...1,2 Nm e os procedimentos detalhados no datasheet.
Inspecione a montagem e a vedação antes de energizar; confirme que as condições de instalação correspondem ao grau de proteção requerido.

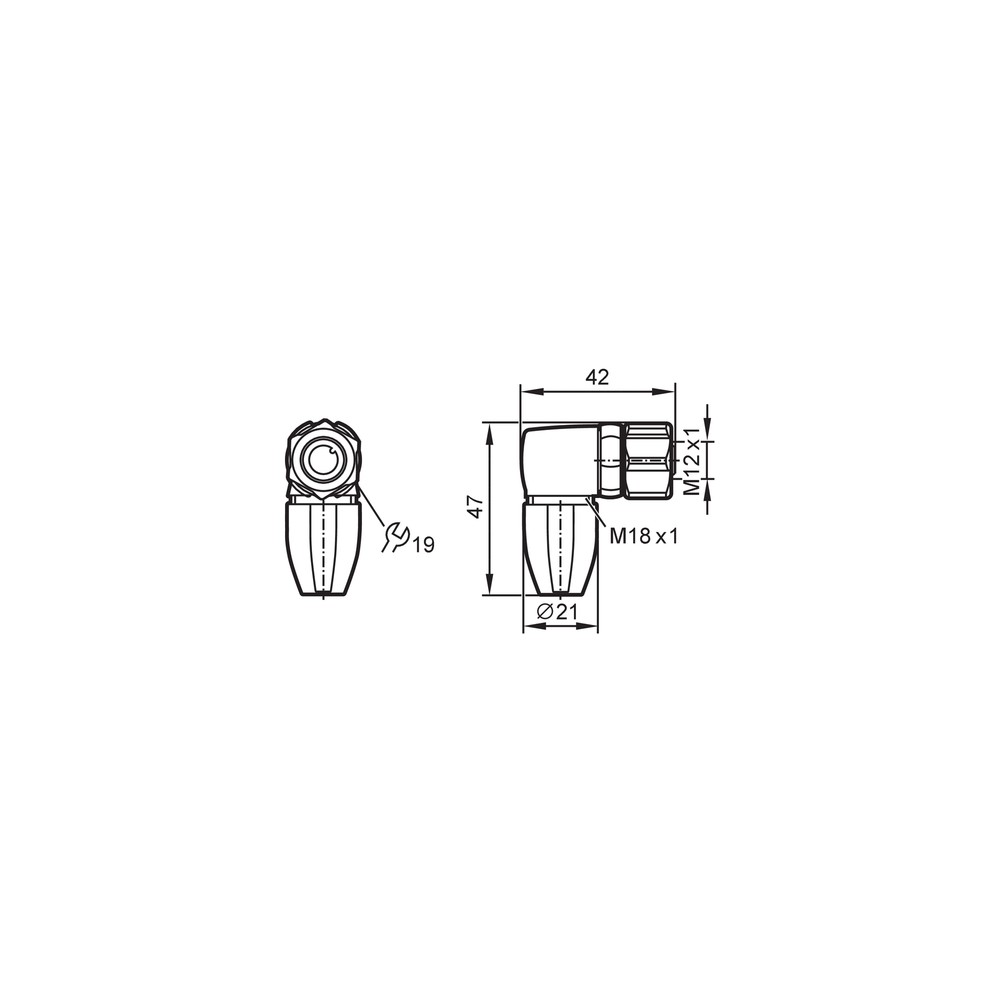

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O equipamento conectado não comunica ou não opera após a montagem.	Pinagem não correspondente à do dispositivo, terminação incorreta ou conexão elétrica incompatível.	Compare a pinagem exigida pelo equipamento com o diagrama oficial do sistema e verifique cada condutor e terminal com o circuito desenergizado.
Condutores ficam soltos ou não podem ser presos corretamente nos terminais.	Seção do condutor fora da faixa de 0,25...1 mm² ou terminação inadequada.	Confirme a seção do condutor e inspecione a fixação nos terminais parafusados conforme as instruções do fabricante.
O cabo não assenta ou a vedação não se ajusta corretamente.	Diâmetro do revestimento fora do intervalo de 3,5...6 mm ou montagem incorreta.	Meça o diâmetro externo do cabo e compare com a faixa declarada; revise a sequência de montagem no datasheet.
Há ingresso de umidade após a instalação.	Vedação, bloqueio ou montagem do cabo inadequados, ou condições de instalação diferentes das exigidas para o grau IP pretendido.	Inspecione o estado e o assentamento da vedação EPDM, o bloqueio e a montagem do cabo; consulte o datasheet para as condições associadas ao grau IP aplicável.

DOCUMENTAÇÃO TÉCNICA

Datasheet IFM EVF566 em português (Datasheet) Desenho em escala do produto (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o EVF566 e para que tipo de aplicação serve?

É um soquete confeccionável IFM com conexão M12 angular de 4 contatos. A aplicação indicada pelo fabricante é em áreas úmidas e higiênicas da indústria de alimentos.

Que cabo posso usar e o que acompanha o produto?

A ficha especifica cabo com revestimento de 3,5...6 mm e condutores de 0,25...1 mm² (AWG 23...17). A embalagem é declarada como 1 peça; não há acessórios listados.

O EVF566 serve para uma conexão M12 reta ou com outra codificação?

A ficha identifica o EVF566 como M12 angular, codificação A, com 4 contatos. Não use essa informação para presumir compatibilidade mecânica com conectores retos ou de outra codificação.

Posso usar este soquete acima de 250 V AC ou 300 V DC?

Não, os limites declarados são inferiores a 250 V AC e inferiores a 300 V DC. A capacidade de carga total informada é 4 A até 40 °C.

O equipamento não funciona depois de instalar o soquete; o que verifico antes de trocar?

Verifique primeiro a pinagem requerida pelo equipamento, a terminação dos condutores e a fixação nos terminais. A ficha do EVF566 não especifica protocolos nem dispositivos compatíveis.

Está entrando umidade na conexão; o soquete está defeituoso?

Não necessariamente; montagem, vedação ou diâmetro de cabo incompatíveis podem comprometer a instalação. Verifique o assentamento da vedação EPDM e se o cabo está entre 3,5 e 6 mm antes de substituir o componente.

Devo comprar o EVF566 ou um cabo M12 já montado?

Escolha o EVF566 quando precisar confeccionar a terminação no cabo e puder atender aos intervalos de cabo e condutor especificados. A ficha não permite comparar desempenho ou compatibilidade com modelos de cabo pré-montado.

Como confirmo se ele é compatível com meu sensor ou atuador?

Confirme separadamente a interface M12 angular codificação A de 4 contatos, a pinagem e os limites elétricos do dispositivo. A ficha não lista modelos específicos nem protocolos compatíveis.

Que cuidados devo ter ao instalar o EVF566?

Desenergize o circuito, siga a pinagem documentada para o equipamento e respeite a faixa de cabo e o torque de bloqueio informado de 0,6...1,2 Nm. Consulte o datasheet para a sequência completa de montagem.

O produto inclui desenho ou instruções de montagem?

A ficha disponibiliza o datasheet do fabricante e um desenho em escala. Consulte esses documentos para detalhes de montagem, dimensões e condições de proteção.
