Soquete Confeccionável M12 IFM EVF565

Pré-visualizar: EVF565 IFM - Soquete Confeccionável M12 Indústria Alimentícia IP69K Contatos Dourados

EVF565 IFM - Soquete Confeccionável M12 Indústria Alimentícia IP69K Contatos Dourados

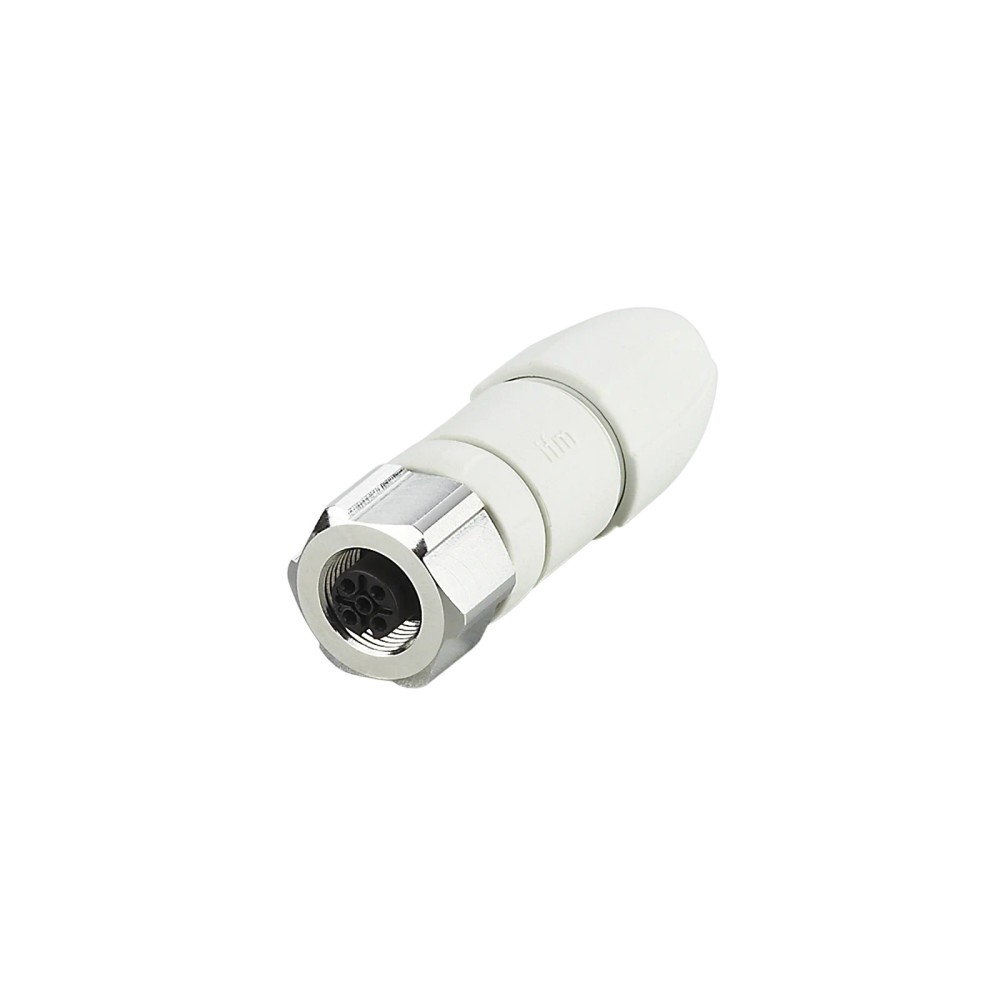

Imagem meramente ilustrativa

R$ 285,12

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVF565
EAN: 4021179313315
NCM do produto: 85369090

Destaques do Produto Conexão M12 reto,...mais

Fechar menu

Saiba mais sobre: "EVF565 IFM - Soquete Confeccionável M12 Indústria Alimentícia IP69K Contatos Dourados"

Destaques do Produto

Conexão

M12 reto, codificação A

Número de contatos

Montagem do cabo

Terminais parafusados; condutores de 0,25 a 1 mm²

Diâmetro do revestimento do cabo

3,5 a 6 mm

Tensão de operação

< 250 V AC / < 300 V DC

Condições de proteção

IP65, IP67, IP68 e IP69K, conforme condições de instalação aplicáveis

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o IFM EVF565 — Soquete confeccionável M12 reto, 4 polos, codificação A, para indústria alimentícia

O IFM EVF565 é um soquete confeccionável M12 reto, de 4 contatos, destinado à conexão de cabos em áreas úmidas e higiênicas da indústria de alimentos. Possui contatos banhados a ouro, construção sem silicone e grau de proteção informado de IP65, IP67, IP68 e IP69K. Opera com tensão inferior a 250 V AC e capacidade de carga total de 4 A até 40 °C.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Soquete confeccionável
Modelo	EVF565
Conexão do soquete	1 x M12, reto, codificação A
Contatos	4, banhados a ouro
Tensão de operação	< 250 V AC / < 300 V DC
Capacidade de carga total	4 A até 40 °C
Grau de proteção	IP65, IP67, IP68, IP69K
Material do corpo	PA 6.6
Material da porca de bloqueio	Aço inoxidável 1.4404 (316L)
Peso	40,1 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Montagem confeccionável de uma conexão M12 reta, codificação A, com 4 contatos.
Aplicações em áreas úmidas e higiênicas na indústria de alimentos, conforme aplicação indicada na ficha do produto.
Instalações que utilizem condutores de 0,25 a 1 mm² e cabo com revestimento de 3,5 a 6 mm.
Aplicações cuja tensão e corrente estejam dentro dos limites especificados para o produto.

⚠ Considere outro se precisa de:

Não selecionar se a conexão necessária não for M12 reta, codificação A, ou se forem necessários mais ou menos de 4 contatos.
Não selecionar para cabos cujo revestimento tenha diâmetro fora de 3,5 a 6 mm ou cujos condutores estejam fora de 0,25 a 1 mm².
Não utilizar acima dos limites indicados de tensão ou da capacidade de carga total de 4 A até 40 °C.

APLICAÇÕES E USO

Aplicação declarada: conexão elétrica em áreas úmidas e higiênicas da indústria de alimentos. A ficha não detalha ciclos de lavagem, produtos químicos ou condições específicas de limpeza; valide esses requisitos no datasheet e no projeto da instalação.
Possibilidade condicionada: montagem de uma terminação M12 confeccionável em cabo compatível com condutores de 0,25 a 1 mm² e revestimento de 3,5 a 6 mm. A seleção deve respeitar tensão, corrente, pinagem e condições de instalação declaradas.

COMO ESCOLHER

Antes de comprar o IFM EVF565 — Soquete confeccionável M12 reto, 4 polos, codificação A, para indústria alimentícia, verifique estes pontos:

Escolha o EVF565 quando

A instalação exigir um soquete M12 reto, codificação A, com 4 contatos, montagem por terminais parafusados e cabo com revestimento de 3,5 a 6 mm. Considere também os limites elétricos informados e a aplicação indicada para áreas úmidas e higiênicas na indústria de alimentos.

Busque outra configuração quando

O equipamento exigir outra codificação ou geometria M12, quantidade diferente de contatos, condutores fora da faixa de 0,25 a 1 mm² ou cabo fora do diâmetro de 3,5 a 6 mm. A ficha não informa opções equivalentes; confirme a configuração requerida no datasheet do fabricante.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Soquete confeccionável	Designação do componente.
Modelo	EVF565	Referência do produto IFM.
Part number do anúncio	EVF565	Código apresentado nos dados básicos do anúncio.
Part number do catálogo	SDOGH040VASFKPG	Código associado ao registro do catálogo.
Marca	IFM	Fabricante indicado no anúncio.
Aplicação informada	Áreas úmidas e higiênicas na indústria de alimentos	Aplicação declarada nos dados do produto.
Característica especial	Sem silicone; contatos banhados a ouro	Características declaradas para o componente.
Unidades por embalagem	1 peça	Quantidade indicada por embalagem.

Dados elétricos
Tensão de operação	< 250 V AC / < 300 V DC	Limites declarados na ficha do produto.
Tensão de operação (atributo do anúncio)	< 250 V AC	Valor apresentado nos dados básicos do anúncio; consulte o datasheet para a especificação completa.
Capacidade de carga total	4 A até 40 °C	Capacidade indicada para a condição de temperatura especificada.
Classe de proteção	II	Classe declarada nos dados do produto.
Contatos	4, banhados a ouro	Número e acabamento dos contatos do soquete.

Conexões
Conexão elétrica do soquete	1 x M12, reto; codificação A	Configuração mecânica declarada para o lado do soquete.
Conexão elétrica dos condutores	Terminais parafusados; 0,25 a 1 mm²; AWG 23 a 17	Faixa de seção dos condutores aceita pelos terminais.
Diâmetro do revestimento do cabo	3,5 a 6 mm	Faixa declarada para o revestimento do cabo.
Torque máximo de aperto	0,6 a 1,2 Nm	Faixa declarada para o bloqueio da conexão.

Proteção e condições ambientais
Grau de proteção	IP65, IP67, IP68, IP69K	Classes informadas nos dados do produto; a proteção efetiva depende da montagem e das condições aplicáveis.
Temperatura ambiente	-25 a 100 °C	Faixa de temperatura ambiente declarada.
Temperatura de armazenamento	-25 a 55 °C	Faixa declarada para armazenamento.
Umidade de armazenamento	10 a 100 %	Faixa de umidade declarada para armazenamento.
Condições climáticas de armazenamento	1K22 / DIN 60721-3-1	Classificação indicada para as condições climáticas de armazenamento.

Dados mecânicos e materiais
Material do invólucro	PA 6.6, cinza	Material e cor indicados para o corpo do soquete.
Material da porca de bloqueio	1.4404 (aço inoxidável / 316L)	Material declarado para o bloqueio.
Material da vedação	EPDM	Material declarado para a vedação.
Peso	40,1 g	Peso informado no catálogo.
Peso do registro de variante	0,04 g	Valor presente no registro da variante; diverge do peso detalhado de 40,1 g. Confirmar com o fabricante.

COMPATIBILIDADE

Comunicação

• Conector passivo: a ficha não especifica protocolo de comunicação. A compatibilidade de comunicação depende dos dispositivos conectados e da atribuição elétrica dos contatos.

Conexões

Elétrica Terminais parafusados para condutores de 0,25 a 1 mm² (AWG 23 a 17); tensão de operação < 250 V AC / < 300 V DC; capacidade de carga total de 4 A até 40 °C. A conexão do soquete é M12, reta, codificação A, com 4 contatos. Verifique a atribuição dos pinos no datasheet e nos dispositivos conectados.

Processo Não possui conexão de processo; é um componente de conexão elétrica. Interface mecânica do soquete: M12 reto, codificação A.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Montagem de cabo com interface M12 reta, codificação A, 4 contatos e condutores dentro da faixa especificada	✓	A configuração do soquete corresponde a M12 reto, codificação A e 4 contatos; os terminais aceitam condutores de 0,25 a 1 mm².
Uso em circuito dentro dos limites de tensão e corrente especificados	✓	A ficha informa tensão inferior a 250 V AC / 300 V DC e capacidade de carga total de 4 A até 40 °C.
Acoplamento com dispositivo cuja codificação, número de contatos ou pinagem não foi confirmado	✗	A compatibilidade mecânica ou elétrica não pode ser confirmada apenas pela designação M12. Compare codificação, contatos e atribuição dos pinos nos documentos dos componentes.
Cabo com revestimento fora de 3,5 a 6 mm ou condutores fora de 0,25 a 1 mm²	✗	Essas dimensões estão fora das faixas de conexão elétrica declaradas para o EVF565.
Protocolo de comunicação específico	✗	A ficha não declara protocolo; o soquete é passivo e não permite confirmar suporte a um protocolo por si só.

INSTALAÇÃO

Como instalar o IFM EVF565 — Soquete confeccionável M12 reto, 4 polos, codificação A, para indústria alimentícia

Confirme que a conexão requerida é M12 reta, codificação A, com 4 contatos e que o equipamento acoplado possui pinagem compatível.
Verifique se a seção dos condutores está entre 0,25 e 1 mm² (AWG 23 a 17) e se o revestimento do cabo mede entre 3,5 e 6 mm.
Prepare e monte os condutores nos terminais parafusados conforme o datasheet do fabricante, respeitando a atribuição dos contatos.
Monte o cabo e os componentes do soquete conforme a sequência indicada na documentação do fabricante.
Aperte o bloqueio dentro da faixa de torque declarada de 0,6 a 1,2 Nm.
Antes de energizar, confira a continuidade, a pinagem, o aperto das conexões e o assentamento da vedação; confirme a proteção necessária para a instalação.

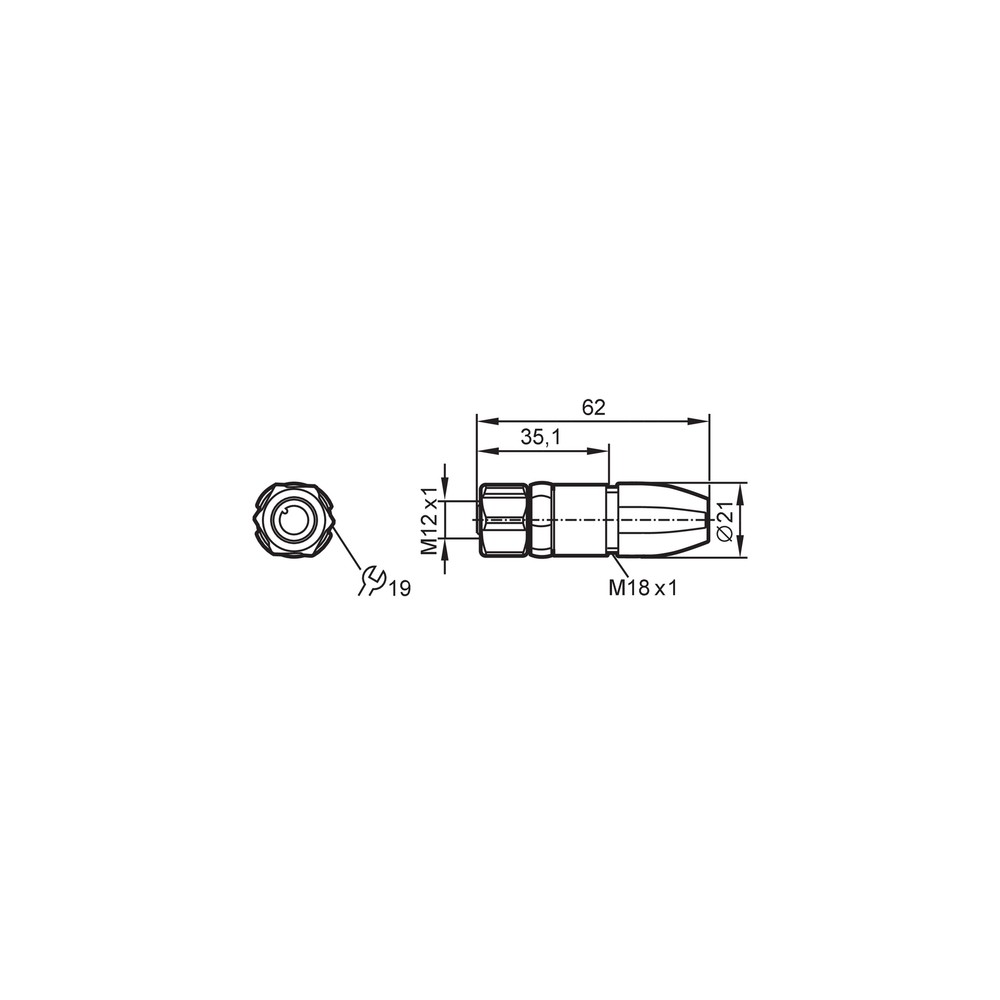

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A conexão não acopla ao dispositivo.	Codificação, geometria ou configuração de contatos diferente da requerida, apesar de ambos os componentes serem M12.	Confira no datasheet dos dois componentes se a conexão é reta, codificação A e compatível em número de contatos.
O circuito não estabelece continuidade após a montagem.	Condutor mal fixado no terminal parafusado ou pinagem incompatível com o dispositivo conectado.	Com o circuito desenergizado, verifique a continuidade de cada condutor e compare a ligação com os diagramas dos componentes.
O cabo não fica retido ou o conjunto não assenta corretamente.	Diâmetro do revestimento fora da faixa declarada ou montagem inadequada dos componentes do soquete.	Meça o revestimento do cabo e confirme que está entre 3,5 e 6 mm; revise a montagem conforme o datasheet.
Há ingresso de umidade na conexão montada.	Vedação mal assentada, montagem incompleta ou condição de instalação não correspondente à proteção especificada.	Inspecione a vedação EPDM, o assentamento das partes e o aperto; confira se as condições de uso e montagem atendem ao datasheet.

DOCUMENTAÇÃO TÉCNICA

Folha de dados EVF565 (PT-BR) (Datasheet) Desenho em escala do produto (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o EVF565 e para qual aplicação ele foi especificado?

É um soquete confeccionável M12 reto, de 4 contatos e codificação A. A aplicação indicada é em áreas úmidas e higiênicas da indústria de alimentos.

Quais cabos e condutores posso ligar nele?

Os terminais parafusados aceitam condutores de 0,25 a 1 mm² (AWG 23 a 17), com revestimento de cabo de 3,5 a 6 mm.

O EVF565 serve para qualquer equipamento com conexão M12?

Não é possível confirmar apenas pela indicação M12. Verifique se o equipamento também usa conexão reta, codificação A, configuração de 4 contatos e pinagem compatível.

Posso usar este soquete com um cabo de revestimento maior que 6 mm?

A ficha especifica revestimento de 3,5 a 6 mm. Um cabo acima dessa faixa não corresponde à dimensão de montagem declarada.

A conexão está montada, mas não há sinal elétrico; o que devo verificar antes de trocar o soquete?

Com o circuito desenergizado, verifique a fixação dos condutores nos terminais e a continuidade de cada contato. Em seguida, compare a pinagem com a documentação dos dispositivos conectados.

A conexão apresenta umidade; qual pode ser a causa?

Uma causa possível é vedação EPDM mal assentada ou montagem incompleta. Inspecione a vedação e o conjunto montado e compare as condições de instalação com o datasheet.

Devo comprar o EVF565 ou procurar um cabo já montado?

O EVF565 é um soquete confeccionável e a ficha informa terminais parafusados, não um cabo montado. Se a instalação exigir um conjunto pré-montado, procure uma opção cuja ficha declare essa configuração.

Quando devo escolher outro modelo de soquete M12?

Escolha outra configuração se forem necessários outro tipo de codificação ou geometria, número diferente de contatos, condutores fora de 0,25 a 1 mm² ou cabo fora de 3,5 a 6 mm.

Qual cuidado de montagem devo observar no bloqueio?

A ficha declara torque máximo de aperto na faixa de 0,6 a 1,2 Nm. Use o datasheet para seguir a sequência de montagem e conferir os detalhes da conexão.

O EVF565 acompanha acessórios ou ferramentas?

A ficha informa uma peça por embalagem e não relaciona acessórios ou ferramentas inclusos.

GLOSSÁRIO TÉCNICO

M12

Interface de conexão circular indicada para o soquete; neste modelo, é reta e de codificação A. (Ref.: Conexão elétrica do soquete)

Codificação A

Configuração de chaveamento mecânico declarada para a conexão M12; deve corresponder à do componente de acoplamento. (Ref.: Conexão elétrica do soquete)

Grau de proteção IP

Classificação declarada para proteção do invólucro contra ingresso de elementos; a ficha informa IP65, IP67, IP68 e IP69K. (Ref.: Grau de proteção)

AWG

Sistema de designação de bitola de condutores; a faixa indicada para os terminais é AWG 23 a 17. (Ref.: Conexão elétrica dos condutores)

EPDM

Material especificado para a vedação do soquete. (Ref.: Material da vedação)
