Soquete Confeccionável M12 IFM EVF565

Pré-visualizar: EVF565 IFM - Soquete Confeccionável M12 Indústria Alimentícia IP69K, 4 Pinos, Ouro

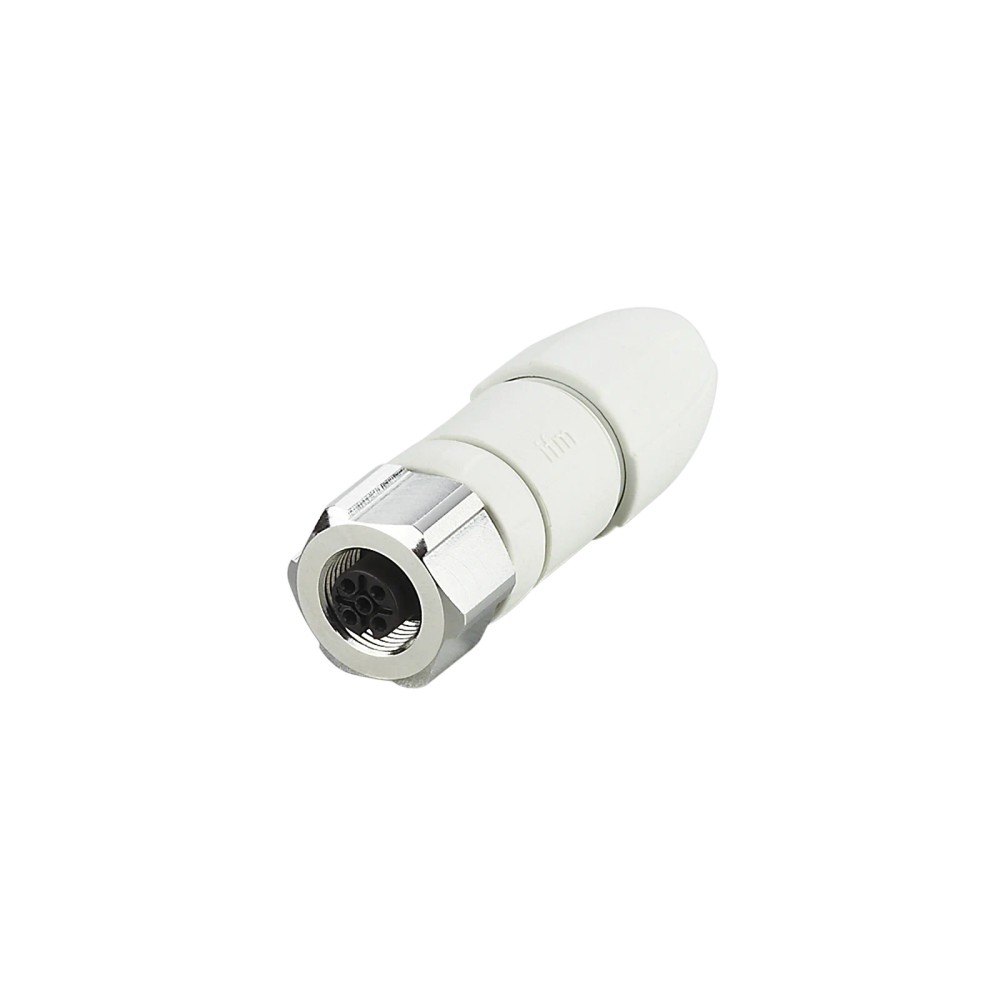

EVF565 IFM - Soquete Confeccionável M12 Indústria Alimentícia IP69K, 4 Pinos, Ouro

Imagem meramente ilustrativa

R$ 285,12

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVF565
EAN: 4021179313315
NCM do produto: 85369090

Destaques do Produto Formato e interface...mais

Fechar menu

Saiba mais sobre: "EVF565 IFM - Soquete Confeccionável M12 Indústria Alimentícia IP69K, 4 Pinos, Ouro"

Destaques do Produto

Formato e interface

M12 reto, codificação A, 4 contatos

Terminação dos condutores

Terminais parafusados, seção de 0,25...1 mm² (AWG 23...17)

Cabo

Revestimento com diâmetro de 3,5...6 mm

Limites elétricos

< 250 V AC / < 300 V DC; 4 A até 40 °C

Ambiente

Temperatura ambiente de -25...100 °C; graus de proteção IP65, IP67, IP68 e IP69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Consulte as condições comerciais e de atendimento informadas no canal de venda.

Sobre o Soquete confeccionável IFM EVF565 M12 reto, 4 pinos, contatos banhados a ouro, sem silicone, IP65/IP67/IP68/IP69K

O IFM EVF565 é um soquete M12 confeccionável para conexão elétrica em áreas úmidas e higiênicas da indústria de alimentos. Possui 4 contatos banhados a ouro, corpo em PA 6.6 e vedação em EPDM, sem silicone. Sua tensão de operação é inferior a 250 V AC ou 300 V DC, e a capacidade de carga total é 4 A até 40 °C. A conexão dos condutores é feita por terminais parafusados.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Soquete confeccionável
Conexão do soquete	1 x M12, reto, codificação A, 4 contatos
Tensão de operação	< 250 V AC / < 300 V DC
Capacidade de carga total	4 A até 40 °C
Grau de proteção	IP65, IP67, IP68 e IP69K
Conexão dos condutores	Terminais parafusados, 0,25...1 mm²; AWG 23...17
Diâmetro do revestimento do cabo	Ø 3,5...6 mm
Materiais principais	Corpo: PA 6.6; bloqueio: aço inoxidável 1.4404 (316L); vedação: EPDM
Temperatura ambiente	-25...100 °C
Peso	40,1 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Montagem de conexão M12 reta, codificação A, com 4 contatos.
Aplicações em áreas úmidas e higiênicas na indústria de alimentos, conforme a descrição do produto.
Instalações cujos condutores e cabo atendam às faixas de seção e diâmetro especificadas.

⚠ Considere outro se precisa de:

Não selecionar para tensão que exceda os limites informados: < 250 V AC ou < 300 V DC.
Não selecionar para corrente total acima de 4 A até 40 °C.
Não usar com cabo cujo revestimento tenha diâmetro fora de Ø 3,5...6 mm ou condutores fora de 0,25...1 mm² (AWG 23...17).
A ficha não comprova compatibilidade com outras codificações, número de contatos ou formatos de conexão M12; confirme a interface requerida antes da compra.

APLICAÇÕES E USO

Aplicação indicada pelo fabricante: conexão em áreas úmidas e higiênicas na indústria de alimentos. Verifique se a montagem, o cabo e as condições de limpeza da instalação atendem aos requisitos do processo; a ficha fornecida não detalha produtos químicos ou procedimentos de limpeza compatíveis.
Possibilidade de uso em circuitos com interface M12 A-coded de 4 contatos, condicionada à conferência da pinagem, dos limites elétricos e das dimensões do cabo. Essa possibilidade depende da aplicação e não confirma protocolo específico.

COMO ESCOLHER

Antes de comprar o Soquete confeccionável IFM EVF565 M12 reto, 4 pinos, contatos banhados a ouro, sem silicone, IP65/IP67/IP68/IP69K, verifique estes pontos:

Escolha o EVF565 quando

A aplicação exigir soquete confeccionável M12 reto, codificação A, com 4 contatos, terminais parafusados e os limites de cabo, seção dos condutores, tensão e corrente indicados na ficha.

Verifique outra especificação quando

A instalação exigir outra codificação, quantidade de contatos, geometria ou método de terminação. A ficha disponível não identifica versões alternativas compatíveis; valide a configuração necessária no datasheet ou com o fabricante.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Soquete confeccionável	Designação do componente.
Modelo	EVF565	Identificação do produto IFM.
Part number	SDOGH040VASFKPG	Código informado no conjunto de dados do catálogo.
Marca	IFM / ifm electronic	Fabricante indicado nas fontes do produto.
Aplicação indicada	Áreas úmidas e higiênicas na indústria de alimentos	Aplicação descrita para o produto.
Característica especial	Sem silicone; contatos banhados a ouro	Características declaradas do produto.

Dados elétricos
Tensão de operação	< 250 V AC / < 300 V DC	Limites de tensão informados na ficha.
Capacidade de carga total	4 A até 40 °C	Limite de carga total com a condição de temperatura indicada.
Classe de proteção	II	Classe declarada na ficha.
Contatos	4, dourados	Quantidade e acabamento dos contatos do soquete.

Conexões
Conexão elétrica do soquete	1 x M12, reto; codificação A; 4 contatos	Configuração de conexão indicada para o lado do soquete.
Terminação dos condutores	Terminais parafusados	Método de conexão dos condutores.
Seção dos condutores	0,25...1 mm²; AWG 23...17	Faixa de condutores indicada para os terminais.
Diâmetro do revestimento do cabo	Ø 3,5...6 mm	Faixa de diâmetro indicada para a entrada do cabo.
Torque máximo de aperto	0,6...1,2 Nm	Faixa informada para o aperto da conexão.

Proteção e materiais
Graus de proteção	IP65, IP67, IP68 e IP69K	Classificações declaradas para o produto; a adequação depende da montagem correta e das condições de aplicação.
Material do invólucro	PA 6.6, cinza	Material e cor do corpo do soquete.
Material do bloqueio	1.4404, aço inoxidável / 316L	Material informado para o bloqueio.
Material da vedação	EPDM	Material informado para a vedação.
Contatos banhados a ouro	Sim	Acabamento dos contatos conforme a ficha.
Sem silicone	Sim	Característica declarada do produto.

Condições ambientais e armazenamento
Temperatura ambiente	-25...100 °C	Faixa de temperatura ambiente de operação indicada.
Temperatura de armazenamento	-25...55 °C	Faixa especificada para armazenamento.
Umidade de armazenamento	10...100 %	Faixa de umidade indicada para armazenamento.
Outras condições climáticas de armazenamento	1K22 / DIN 60721-3-1	Referência climática indicada para armazenamento.

Dados mecânicos e fornecimento
Conexão	M12 reto	Formato físico da conexão do soquete.
Peso	40,1 g	Valor informado nos dados do catálogo.
Unidades por embalagem	1 peça	Quantidade declarada por embalagem.

COMPATIBILIDADE

Comunicação

• A ficha não especifica protocolo de comunicação. A compatibilidade deve ser definida pela interface elétrica M12 A-coded de 4 contatos e pela pinagem indicada pelo equipamento conectado; consulte a documentação do dispositivo.

Conexões

Elétrica Terminais parafusados para condutores de 0,25...1 mm² (AWG 23...17); cabo com revestimento de Ø 3,5...6 mm. Limites informados: < 250 V AC / < 300 V DC e capacidade de carga total de 4 A até 40 °C. A pinagem não está detalhada nos dados fornecidos.

Processo 1 x M12 reto, codificação A, 4 contatos. Trata-se da conexão do soquete; confirme a correspondência mecânica com a interface do equipamento e não presuma compatibilidade elétrica sem verificar a pinagem.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Conexão a uma interface M12 reta, codificação A, com 4 contatos, respeitando a pinagem do equipamento	✓	A configuração mecânica descrita corresponde a M12 reto A-coded de 4 contatos; a pinagem elétrica deve ser confirmada na documentação dos dispositivos.
Condutores de 0,25...1 mm² e cabo com revestimento de Ø 3,5...6 mm	✓	Essas faixas correspondem às especificações de conexão elétrica informadas.
Circuito com tensão acima de < 250 V AC ou < 300 V DC	✗	A tensão excederia os limites declarados para o soquete.
Carga total superior a 4 A até 40 °C	✗	A capacidade de carga total especificada é 4 A até 40 °C.
Equipamento que exige protocolo de comunicação específico sem documentação de pinagem ou protocolo	✗	A ficha não declara protocolo nem pinagem; a compatibilidade elétrica não pode ser confirmada apenas pela conexão mecânica.

INSTALAÇÃO

Como instalar o Soquete confeccionável IFM EVF565 M12 reto, 4 pinos, contatos banhados a ouro, sem silicone, IP65/IP67/IP68/IP69K

Confirme que a interface requerida é M12 reto, codificação A, com 4 contatos, e consulte a pinagem dos equipamentos conectados.
Desenergize o circuito e verifique que tensão, carga total e temperatura de operação estarão dentro dos limites especificados.
Prepare um cabo com revestimento de Ø 3,5...6 mm e condutores de 0,25...1 mm² (AWG 23...17).
Abra o soquete e passe o cabo pelos componentes de montagem, preservando a vedação e as peças do conjunto.
Conecte os condutores aos terminais parafusados conforme a pinagem do equipamento e aplique o torque indicado de 0,6...1,2 Nm.
Monte e feche o conjunto corretamente; antes de energizar, inspecione a montagem e confirme a vedação e a continuidade conforme os procedimentos da instalação.

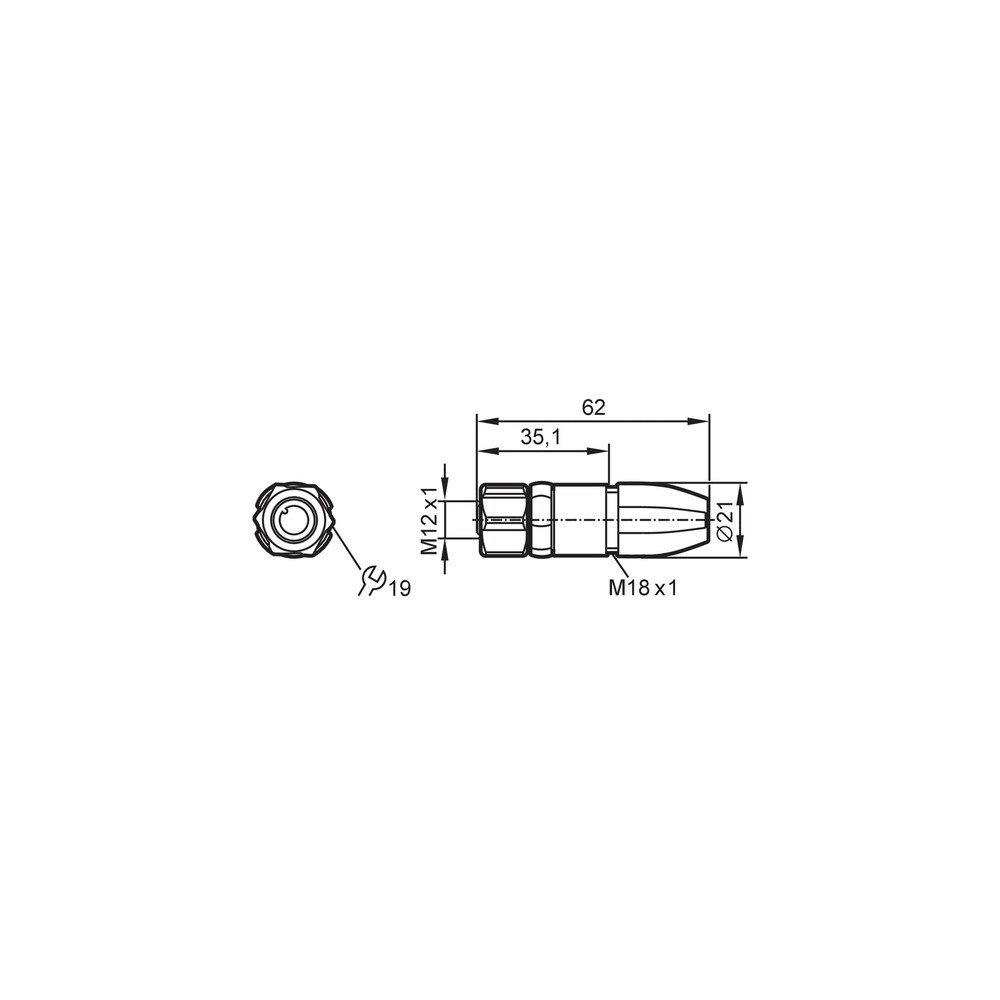

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A conexão não acopla ao equipamento.	A interface pode diferir em codificação, quantidade de contatos ou formato, apesar de ambas serem M12.	Compare a codificação A, os 4 contatos e o formato reto do soquete com a interface e o desenho do equipamento.
O circuito não funciona ou apresenta sinais incompatíveis após a montagem.	Possível divergência na ligação dos condutores em relação à pinagem do equipamento conectado.	Desenergize o circuito e compare cada condutor com o diagrama de pinagem do dispositivo; a ficha fornecida não especifica a pinagem.
O cabo não fica fixo ou a vedação na entrada não fecha corretamente.	Diâmetro do revestimento fora de Ø 3,5...6 mm, condutores fora da seção indicada ou montagem incorreta.	Meça o diâmetro externo do cabo e confira se os condutores estão entre 0,25...1 mm² (AWG 23...17); inspecione a montagem da vedação.
A conexão aquece ou apresenta interrupção sob carga.	A aplicação pode exceder a capacidade total de 4 A até 40 °C, ou os terminais podem estar mal conectados.	Meça a corrente e a temperatura de operação; com o circuito desenergizado, inspecione o aperto dos terminais conforme a faixa de torque especificada.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM EVF565 (PT-BR) (Datasheet) Desenho em escala do produto (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o EVF565 e para que serve?

É um soquete confeccionável IFM para conexão M12 reta, codificação A, com 4 contatos. A aplicação indicada é em áreas úmidas e higiênicas da indústria de alimentos.

Com quais fios e cabos posso montar esse soquete?

A ficha especifica condutores de 0,25...1 mm² (AWG 23...17) e cabo com revestimento de Ø 3,5...6 mm. A conexão dos condutores é feita por terminais parafusados.

Esse produto serve para uma conexão M12 com outra codificação ou número de pinos?

A configuração declarada é M12 reto, codificação A, com 4 contatos. A ficha não confirma compatibilidade com outras codificações ou quantidades de contatos.

Posso usar o EVF565 acima de 4 A ou dos limites de tensão informados?

Não: a ficha declara carga total de 4 A até 40 °C e tensão inferior a 250 V AC ou 300 V DC. Para valores acima desses limites, selecione um componente especificado para a aplicação.

O soquete inclui cabo ou outros acessórios?

Os dados fornecidos identificam uma peça por embalagem, mas não listam acessórios inclusos. O cabo é especificado para montagem, porém não há indicação de que acompanhe o produto.

Como saber se o EVF565 é compatível eletricamente com meu sensor ou equipamento?

Confirme que a interface é M12 A-coded de 4 contatos e compare a pinagem do equipamento com a ligação necessária. A ficha do EVF565 não informa um protocolo nem detalha a pinagem.

O que verificar se o equipamento não funciona depois de montar o soquete?

Verifique primeiro a correspondência dos condutores com a pinagem do equipamento e a continuidade das conexões. Não presuma a pinagem apenas pela configuração mecânica M12.

O que pode causar entrada de umidade pela conexão montada?

Uma causa possível é a montagem incorreta da vedação ou o uso de cabo fora do diâmetro especificado. Confira o revestimento de Ø 3,5...6 mm e a montagem antes de avaliar a adequação da instalação.

Devo comprar o soquete confeccionável ou um conjunto com cabo montado?

O EVF565 é um soquete confeccionável com terminais parafusados; a ficha não informa que inclua cabo nem identifica um conjunto alternativo. Escolha conforme a necessidade de confeccionar a ligação e valide os componentes do fornecimento no canal de venda.

Qual torque devo aplicar ao montar a conexão?

A ficha informa torque máximo de aperto de 0,6...1,2 Nm. Siga também as instruções do datasheet e do procedimento de montagem aplicável.

GLOSSÁRIO TÉCNICO

Codificação A

Configuração de codificação mecânica da conexão M12 indicada para este soquete. (Ref.: conexão elétrica do soquete: M12, codificação A)

IP69K

Grau de proteção declarado para o produto; a proteção efetiva depende da montagem e das condições de uso. (Ref.: grau de proteção)

AWG

Sistema de referência para seção de condutores; a faixa indicada para os terminais é AWG 23...17. (Ref.: conexão elétrica)

EPDM

Material especificado para a vedação do soquete. (Ref.: material da vedação)

316L

Designação associada ao aço inoxidável 1.4404 informado para o bloqueio. (Ref.: material do bloqueio)
