Cabo Ethernet IFM EVF560 20m - Indústria Alimentícia

Pré-visualizar: EVF560 IFM - Cabo de Ligação Ethernet ifm Indústria Alimentícia 20m Codificação D IP69K

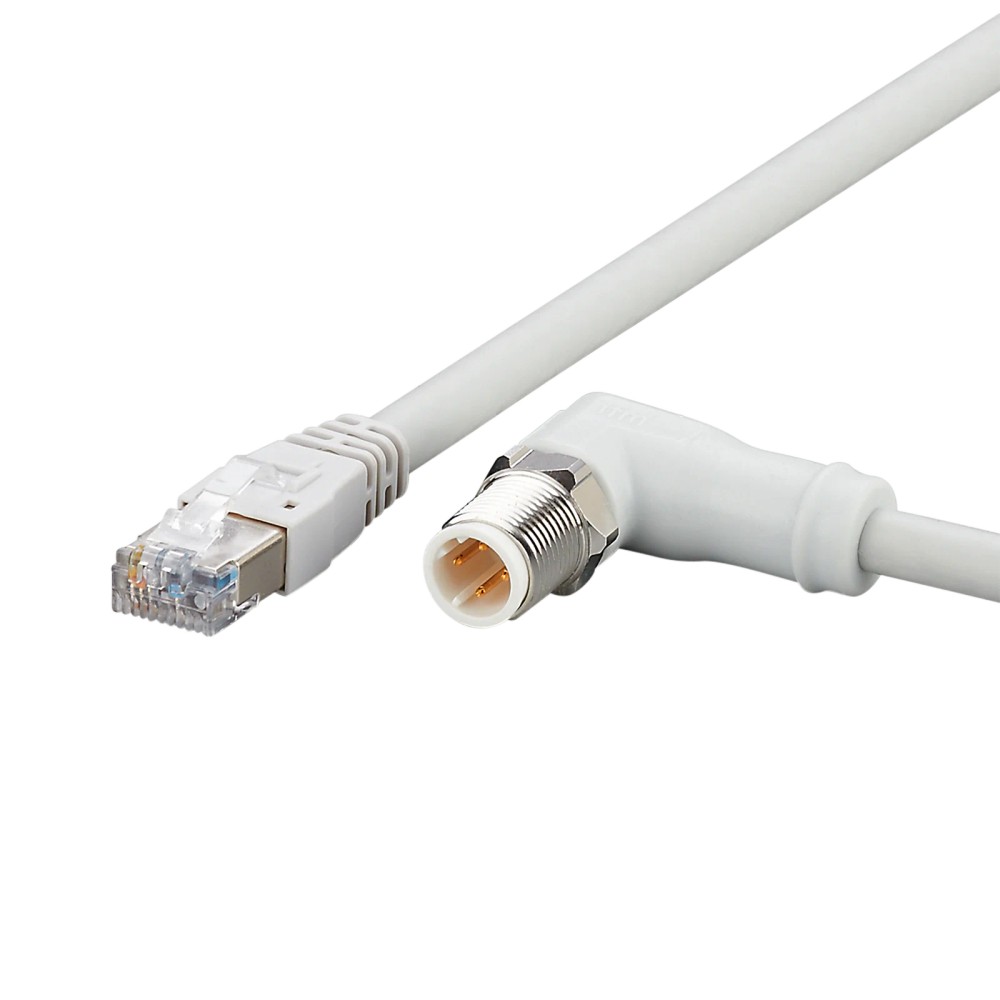

EVF560 IFM - Cabo de Ligação Ethernet ifm Indústria Alimentícia 20m Codificação D IP69K

Imagem meramente ilustrativa

R$ 1.406,28

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVF560
EAN: 4021179312882
NCM do produto: 85444200

Destaques do Produto Comprimento 20 m...mais

Fechar menu

Saiba mais sobre: "EVF560 IFM - Cabo de Ligação Ethernet ifm Indústria Alimentícia 20m Codificação D IP69K"

Destaques do Produto

Comprimento

20 m

Conexão M12

Angular, codificação D, 4 contatos

Conexão RJ45

Reta, 8 contatos

Rede

Industrial Ethernet CAT5/CAT5e, 100 Mbit/s

Proteção

Cabo: IP65/IP67/IP68/IP69K; conectores: IP20

Uso móvel

Temperatura de 0 a 80 °C; raio mínimo de curvatura de 15 × o diâmetro do cabo

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de Ligação Ethernet ifm EVF560, 20 m, conector M12 angular com codificação D e conector RJ45 reto, IP69K

O ifm EVF560 é um cabo de ligação Ethernet de 20 m para conectar equipamentos com interface M12 codificação D a uma conexão RJ45. É indicado para Industrial Ethernet CAT5/CAT5e, com transmissão de até 100 Mbit/s, e possui cabo blindado. Sua ficha informa proteção IP65, IP67, IP68 e IP69K para o cabo; os conectores têm grau de proteção IP20.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Cabo de ligação Ethernet
Comprimento	20 m
Conectores	M12 angular, codificação D; RJ45 reto
Aplicação de rede	Industrial Ethernet, CAT5/CAT5e
Velocidade de transmissão	100 Mbit/s
Proteção informada para o cabo	IP65, IP67, IP68 e IP69K
Proteção dos conectores	IP20
Diâmetro do cabo	6,5 mm
Temperatura ambiente	-25 a 100 °C; em aplicação móvel, 0 a 80 °C
Material da porca de bloqueio	Aço inoxidável 1.4404 / 316L

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões entre equipamentos de Industrial Ethernet que utilizem M12 codificação D de um lado e RJ45 do outro, respeitando o pinout e a interface dos equipamentos.
Instalações em áreas úmidas e higiênicas da indústria de alimentos, observando que a proteção informada para os conectores é IP20.
Percursos fixos ou móveis dentro das temperaturas especificadas para cada condição de uso e respeitando o raio mínimo de curvatura.

⚠ Considere outro se precisa de:

Não selecionar para conexões que exijam conectores com proteção IP65, IP67, IP68 ou IP69K: a ficha indica IP20 para os conectores M12 e RJ45.
Não selecionar para uma conexão que exija M12 com codificação diferente de D, outro tipo de conector ou comprimento diferente de 20 m sem confirmar a adequação do modelo.
Não usar em aplicação móvel fora da faixa de 0 a 80 °C ou em condição que exceda o raio mínimo de curvatura informado.

APLICAÇÕES E USO

Uso declarado: conexão Industrial Ethernet em áreas úmidas e higiênicas da indústria de alimentos; a proteção dos conectores deve ser considerada separadamente, pois é IP20.
Uso declarado: transmissão CAT5/CAT5e até 100 Mbit/s entre interfaces correspondentes M12 codificação D e RJ45.
Uso em percurso móvel somente dentro da faixa de 0 a 80 °C e respeitando as condições de movimento e o raio mínimo de curvatura especificados.
Possibilidade inferida: interligação de dispositivos industriais com interfaces compatíveis; validar pinout, protocolo utilizado e requisitos de proteção dos equipamentos antes da instalação.

COMO ESCOLHER

Antes de comprar o Cabo de Ligação Ethernet ifm EVF560, 20 m, conector M12 angular com codificação D e conector RJ45 reto, IP69K, verifique estes pontos:

Escolha o EVF560 quando

A instalação exigir um cabo de 20 m com M12 angular codificação D e RJ45 reto para Industrial Ethernet CAT5/CAT5e, até 100 Mbit/s, e as condições de temperatura e curvatura estiverem dentro dos limites especificados.

Verifique outra configuração quando

O equipamento exigir outro comprimento, outra codificação ou tipo de conector, ou quando os conectores precisarem de grau de proteção superior a IP20. A ficha não identifica modelos alternativos; confirme a configuração necessária no catálogo ou com o fabricante.

ESPECIFICAÇÕES TÉCNICAS

Identificação e fornecimento
Fabricante	ifm	Marca informada para o produto.
Modelo / SKU / part number do anúncio	EVF560	Identificadores apresentados nos dados básicos do anúncio.
GTIN	4021179312882	Código de identificação comercial informado.
Tipo de produto	Cabo de ligação Ethernet	Categoria funcional do componente.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.
Peso	1278,7 g	Peso indicado nos dados técnicos importados.

Aplicação e transmissão
Aplicação	Áreas úmidas e higiênicas na indústria de alimentos; Industrial Ethernet	Aplicações declaradas na ficha; considerar separadamente a proteção IP20 dos conectores.
Categoria de cabo de rede	CAT5/CAT5e	Categoria informada para a aplicação Ethernet.
Velocidade de transmissão	100 Mbit/s	Velocidade declarada na descrição da aplicação.
Tipo de cabo	PROFINET Type C	Designação informada para o cabo na conexão elétrica.

Conexões elétricas

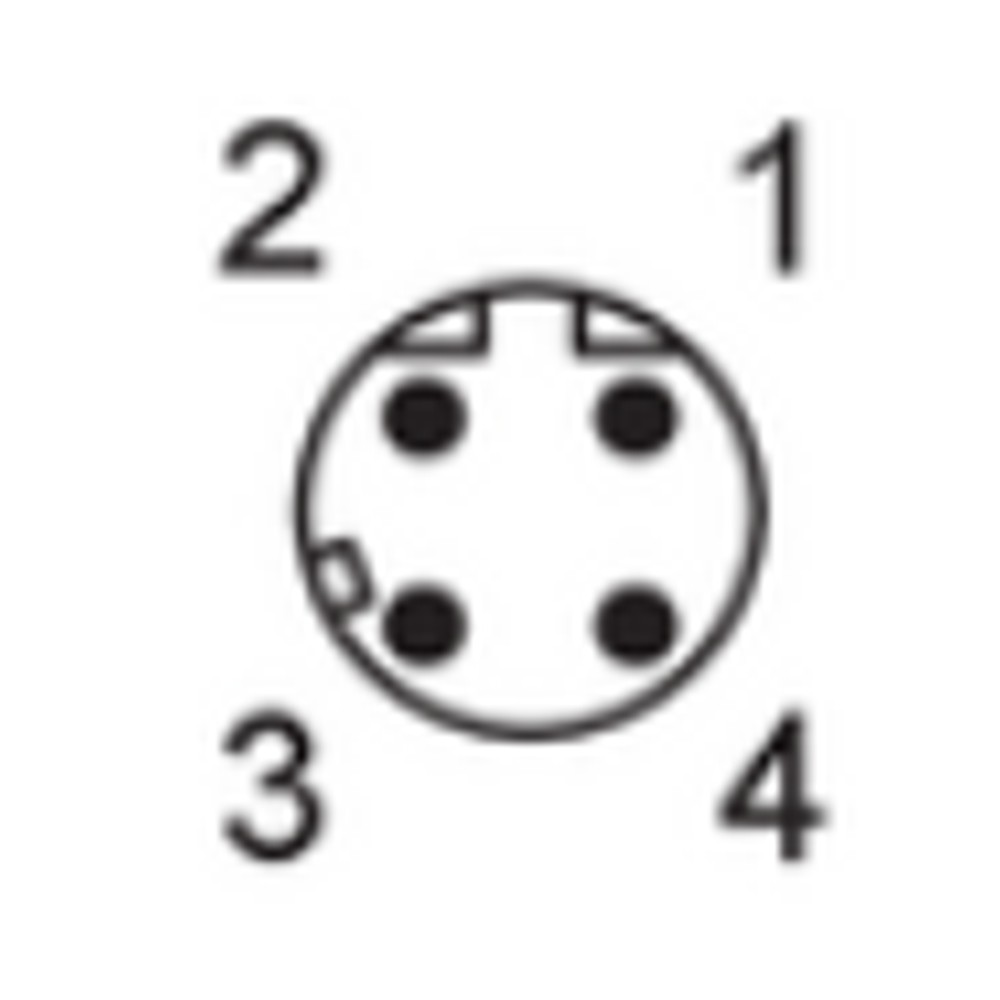

Conector M12	1 x M12 angular, codificação D	Tipo e codificação da conexão no lado M12.
Contatos M12	4, dourados	Quantidade e acabamento indicados na ficha.
Corpo M12	PC	Material informado para o corpo do conector M12.
Bloqueio M12	Aço inoxidável 1.4404 / 316L	Material da porca ou elemento de bloqueio indicado na ficha.
Torque máximo de aperto M12	0,6 a 1,2 Nm	Faixa de torque declarada para o conector M12.

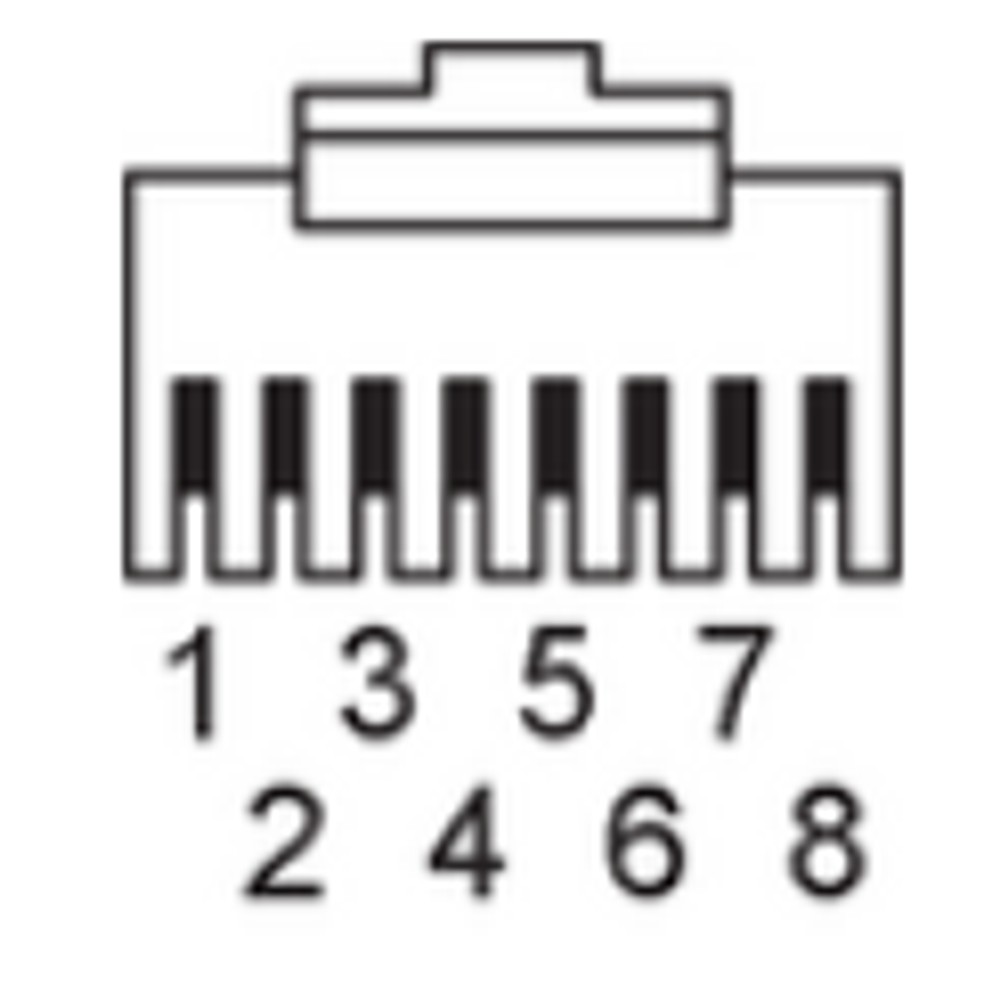

Conector RJ45	1 x RJ45 reto	Tipo de conexão no lado RJ45.
Contatos RJ45	8, dourados	Quantidade e acabamento indicados na ficha.
Corpo RJ45	PC	Material informado para o corpo do conector RJ45.
Cabo: comprimento e construção	20 m; 4 x 0,34 mm² (7 x 0,25 mm); blindado	Construção elétrica e comprimento indicados nos dados da conexão.
Cabo: revestimento e cor	MPPE sem halogênio, cinza	Características declaradas para o revestimento do cabo.
Diâmetro do cabo	6,5 mm	Diâmetro nominal indicado na ficha.
Tensão de operação	30 V AC / 60 V DC	Valores de operação informados para o produto.
Capacidade de carga total	1,5 A	Capacidade declarada; observar os limites aplicáveis à instalação e aos equipamentos conectados.
Classe de proteção elétrica	III	Classe de proteção indicada na ficha.

Proteção e materiais
Grau de proteção do cabo	IP65, IP67, IP68 e IP69K	Graus indicados nos dados técnicos; a ficha especifica separadamente IP20 para os conectores.
Grau de proteção dos conectores	IP20	Valor informado para o conjunto conector M12 / conector RJ45; não equivale aos graus indicados para o cabo.
Material do invólucro	PC	Material identificado nos dados técnicos dos conectores.
Material do invólucro (atributo importado)	PP sem halogênio	Atributo também registrado na base; a ficha contém referências divergentes de material, portanto confirmar no datasheet antes de usar como requisito.
Material da porca	Aço inoxidável 1.4404 / 316L	Material especificado para o bloqueio do conector M12.
Sem silicone	Sim	Característica declarada para o produto.
Sem halogênio	Sim	Característica declarada para o cabo e seus materiais.
Blindagem	Cabo blindado	Característica declarada da construção do cabo.
Contatos	Banhados a ouro	Acabamento declarado para os contatos dos conectores.

Condições ambientais e movimento
Temperatura ambiente em instalação fixa	-25 a 100 °C	Faixa de temperatura ambiente informada para a condição não móvel.
Temperatura ambiente em aplicação móvel	0 a 80 °C	Faixa declarada especificamente para aplicação móvel.
Raio mínimo de curvatura em aplicação flexível	15 × o diâmetro do cabo	Limite mínimo indicado para aplicação flexível; considerar o diâmetro nominal de 6,5 mm.
Ciclos de curvatura	> 1 milhão	Quantidade declarada de ciclos de curvatura.
Esforço de torção	±180°/m	Valor de torção especificado na ficha.
Velocidade de movimento	Máx. 3,3 m/s	Valor informado para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s².
Tolerâncias para dobras e deslocamentos	Sim	Característica indicada na ficha; observar as condições de movimento especificadas.

COMPATIBILIDADE

Comunicação

• Industrial Ethernet, CAT5/CAT5e, até 100 Mbit/s, conforme a aplicação declarada na ficha.

• Conexão física M12 com codificação D e RJ45; a compatibilidade com equipamentos específicos depende das interfaces, do pinout e dos requisitos de rede desses equipamentos.

Conexões

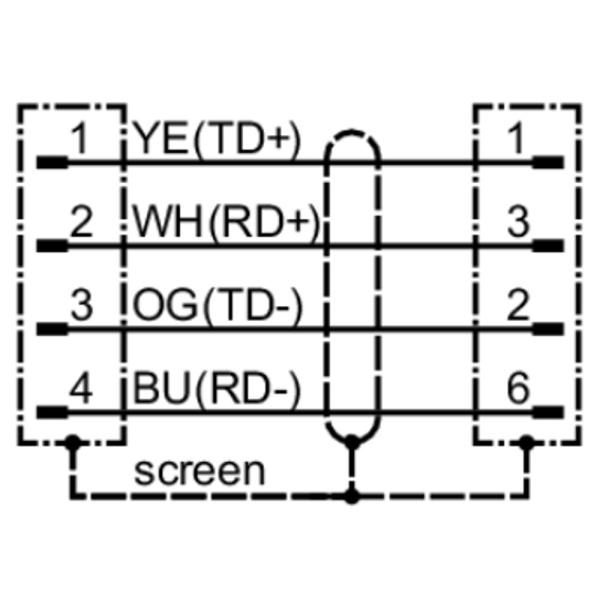

Elétrica Um conector M12 angular, codificação D, com 4 contatos dourados, e um conector RJ45 reto, com 8 contatos dourados. Cabo blindado, 4 x 0,34 mm². A ficha informa tensão de operação de 30 V AC / 60 V DC e capacidade de carga total de 1,5 A; esses valores não substituem a verificação dos limites das interfaces conectadas.

Processo Não se aplica: é um cabo de conexão elétrica para Ethernet, sem conexão de processo.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamentos de Industrial Ethernet com interfaces correspondentes M12 codificação D e RJ45, usando CAT5/CAT5e até 100 Mbit/s.	✓	A ficha descreve esse tipo de aplicação e essas conexões. Confirmar o pinout e os requisitos dos dispositivos.
Instalação em área úmida ou higiênica da indústria de alimentos, com conectores expostos a lavagem ou imersão.	✗	Embora a aplicação do cabo inclua essas áreas e a ficha informe IP65/IP67/IP68/IP69K para o cabo, os conectores M12 e RJ45 são indicados como IP20.
Rede ou equipamento que exija conector M12 com codificação diferente de D.	✗	O conector M12 deste produto tem codificação D; outra codificação não corresponde à configuração informada.
Aplicação móvel fora da faixa de 0 a 80 °C.	✗	A faixa declarada para temperatura ambiente móvel é de 0 a 80 °C.
Percurso móvel que permita raio de curvatura igual ou superior a 15 vezes o diâmetro do cabo.	✓	A ficha especifica raio mínimo de curvatura em aplicação flexível de 15 × o diâmetro do cabo; o diâmetro nominal informado é 6,5 mm.

INSTALAÇÃO

Como instalar o Cabo de Ligação Ethernet ifm EVF560, 20 m, conector M12 angular com codificação D e conector RJ45 reto, IP69K

Confirme que os equipamentos possuem interfaces correspondentes: M12 codificação D e RJ45, e que o pinout é compatível.
Verifique se o comprimento de 20 m atende ao percurso e planeje a passagem do cabo sem exceder as condições ambientais especificadas.
Em aplicação móvel, mantenha a temperatura entre 0 e 80 °C e respeite o raio mínimo de curvatura indicado pelo fabricante.
Inspecione conectores, contatos e cabo antes de conectar; não use o produto se houver dano visível.
Acople o M12 sem forçar o alinhamento e aplique torque de 0,6 a 1,2 Nm, conforme a especificação do conector.
Após a conexão, confirme o enlace e a comunicação nos equipamentos; mantenha os conectores protegidos de condições incompatíveis com IP20.

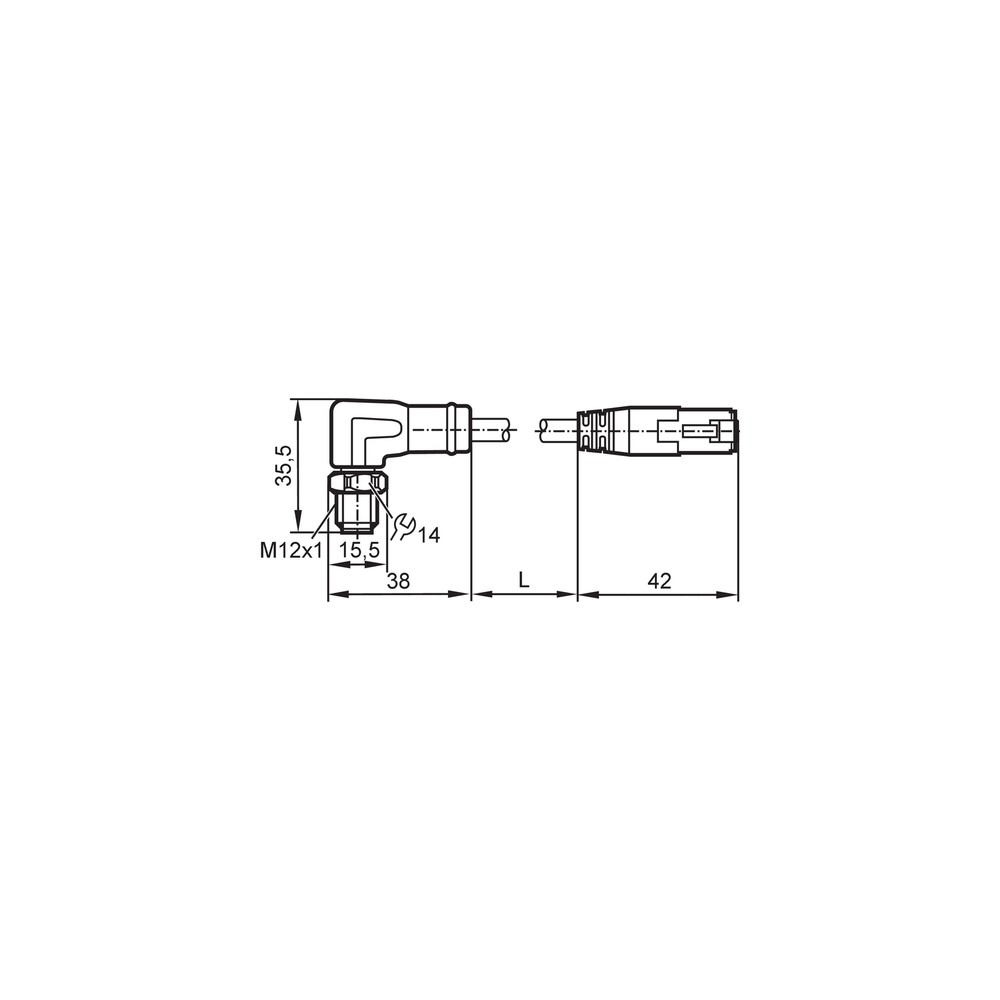

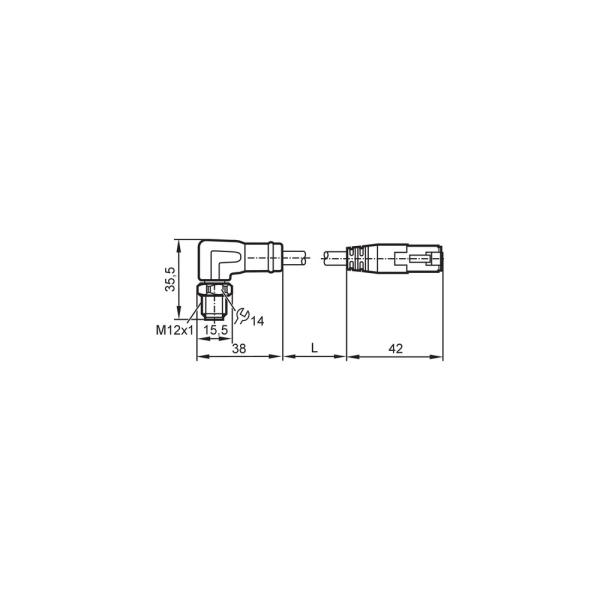

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O enlace Ethernet não se estabelece.	Interface, codificação ou pinout incompatível entre o cabo e um dos equipamentos.	Confirme que a porta M12 exige codificação D, que a outra porta é RJ45 e que o pinout do equipamento corresponde ao cabo; consulte os manuais dos dispositivos.
A comunicação fica intermitente ou apresenta erros.	Conector parcialmente acoplado, contato danificado ou cabo submetido a dobra ou esforço mecânico fora das condições especificadas.	Inspecione o acoplamento e os contatos; examine o percurso do cabo e compare a curvatura e o movimento com os limites declarados.
Há entrada de umidade no ponto de conexão.	Os conectores têm proteção IP20 e podem estar expostos a uma condição ambiental acima da proteção indicada.	Verifique se a umidade atingiu os conectores e compare a condição real de instalação com a especificação IP20 para M12/RJ45; não atribua ao conector a proteção IP do cabo.
O cabo apresenta dano ou falha após movimentação repetida.	Raio de curvatura, temperatura ou condições de movimento podem estar fora dos valores especificados.	Meça a curvatura em relação ao diâmetro de 6,5 mm e verifique temperatura, velocidade e esforço de torção da instalação.

DOCUMENTAÇÃO TÉCNICA

Folha de dados EVF560 em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o EVF560 e para que serve?

É um cabo de ligação Ethernet da ifm para conectar uma interface M12 codificação D a uma conexão RJ45. A aplicação informada é Industrial Ethernet CAT5/CAT5e até 100 Mbit/s.

Quais conexões e itens acompanham o produto?

A ficha descreve um cabo de 20 m com um conector M12 angular codificação D e um conector RJ45 reto. Não há acessórios adicionais listados.

Posso usar os conectores em uma área que exige IP69K?

A ficha informa IP20 para os conectores M12 e RJ45, portanto não os considere protegidos como IP69K. Os graus IP65, IP67, IP68 e IP69K são indicados para o cabo.

Este cabo serve para uma porta M12 com codificação diferente de D?

Não corresponde à configuração indicada: o conector M12 deste modelo tem codificação D. Confirme a codificação exigida pelo equipamento antes da compra.

A rede não conecta; o que devo verificar antes de trocar o cabo?

Confirme o encaixe, a codificação D do M12, o tipo de porta RJ45 e a compatibilidade do pinout com os equipamentos. Verifique também se as interfaces operam com a aplicação Ethernet requerida.

A comunicação cai quando o cabo se movimenta; qual pode ser a causa?

Uma causa possível é esforço mecânico ou curvatura fora dos limites especificados. Inspecione o percurso, o raio de curvatura, os conectores e as condições de movimento antes de substituir o cabo.

É melhor comprar o EVF560 ou montar a conexão com peças avulsas?

O EVF560 já é descrito como um cabo montado de 20 m com M12 angular codificação D e RJ45 reto. Se a instalação exigir outro comprimento ou outra combinação de conectores, confirme a configuração apropriada no catálogo do fabricante.

O EVF560 substitui um cabo Ethernet com outro tipo de conector?

Somente quando as interfaces necessárias forem M12 codificação D e RJ45, com pinout e requisitos compatíveis. A ficha não confirma substituição por cabos com outras codificações ou conexões.

Que cuidado devo ter na instalação do conector M12?

Alinhe o conector sem forçar e aplique o torque especificado de 0,6 a 1,2 Nm. Em uso móvel, observe também a faixa de temperatura e o raio mínimo de curvatura.

Como posso confirmar a procedência e a documentação técnica do EVF560?

O produto é identificado na ficha como ifm, modelo EVF560, GTIN 4021179312882. Consulte a folha de dados oficial vinculada nesta página para conferir as especificações.

GLOSSÁRIO TÉCNICO

Codificação D

Configuração mecânica e elétrica indicada para o conector M12 deste cabo; deve corresponder à interface do equipamento. (Ref.: conexão M12, codificação D)

CAT5/CAT5e

Categorias de cabeamento Ethernet indicadas para a aplicação do produto. (Ref.: aplicação CAT5/CAT5e)

IP20

Grau de proteção informado para os conectores M12 e RJ45; não deve ser confundido com os graus IP atribuídos ao cabo. (Ref.: proteção dos conectores)

Raio de curvatura

Raio mínimo a respeitar para evitar curvatura abaixo do limite especificado em aplicação flexível. (Ref.: mín. 15 × diâmetro do cabo)

Blindagem

Característica construtiva declarada para o cabo; não elimina a necessidade de compatibilidade de instalação e conexão. (Ref.: cabo blindado)
