Cabo Ethernet IFM EVF559 10m - Alta Higiene IP69K

Pré-visualizar: EVF559 IFM - Cabo de Ligação Ethernet ifm Indústria Alimentícia 10m CAT5e IP69K

EVF559 IFM - Cabo de Ligação Ethernet ifm Indústria Alimentícia 10m CAT5e IP69K

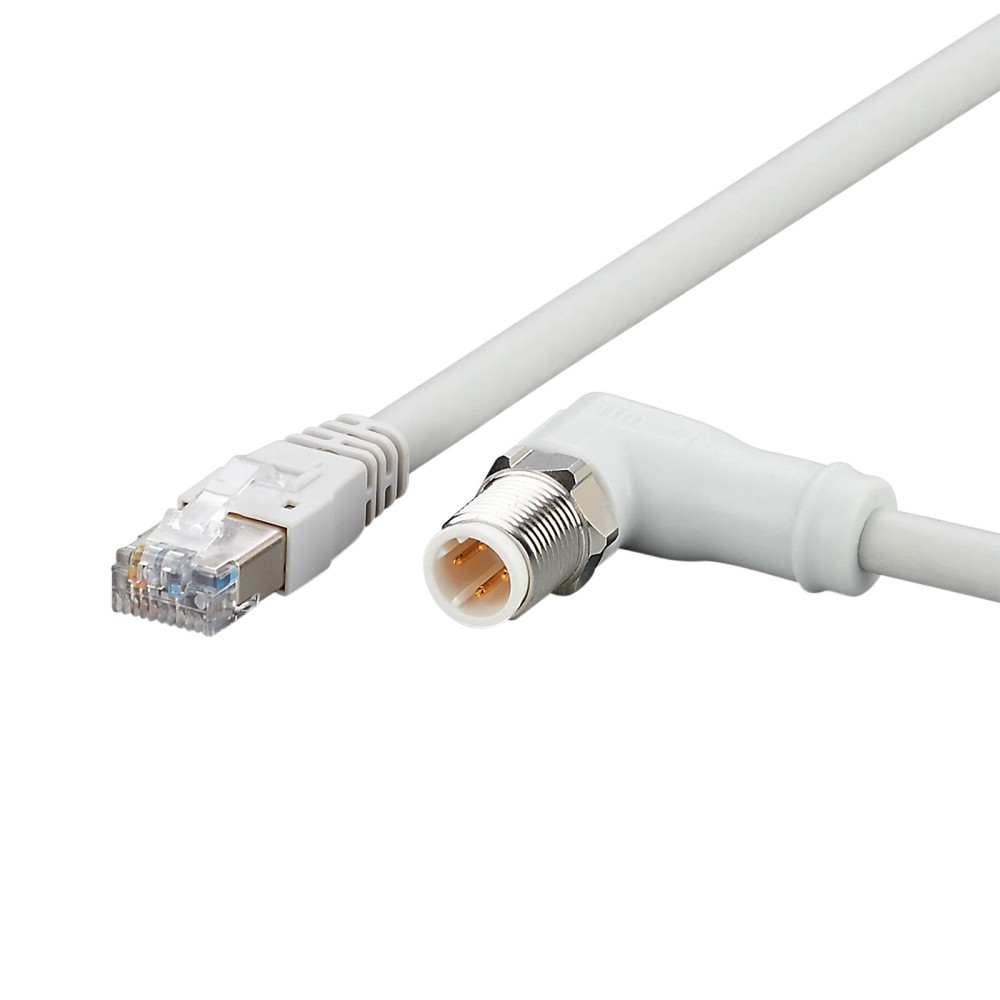

Imagem meramente ilustrativa

R$ 830,16

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVF559
EAN: 4021179312875
NCM do produto: 85444200

Destaques do Produto Tipo de Conector A...mais

Fechar menu

Saiba mais sobre: "EVF559 IFM - Cabo de Ligação Ethernet ifm Indústria Alimentícia 10m CAT5e IP69K"

Destaques do Produto

Tipo de Conector A

M12 Angular

Tipo de Conector B

RJ45 Reto

Comprimento

10 m

Proteção

IP69K (M12)

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de Ligação Ethernet ifm EVF559 - 10m CAT5e IP69K

O EVF559 é um cabo de conexão Ethernet (CAT5e) desenvolvido para ambientes industriais exigentes e higiênicos. Oferece alta confiabilidade com vedação IP69K e conectores banhados a ouro, garantindo transmissão estável de 100 Mbit/s. É construído com capa em PP sem halogênio e porca de aço inoxidável, ideal para áreas que sofrem lavagens frequentes.

PRINCIPAIS ESPECIFICAÇÕES

Protocolo	Industrial Ethernet (CAT5e)
Comprimento	10 m
Grau de Proteção	IP65/67/68/69K (M12)
Material Porca	Aço Inox 1.4404
Velocidade	100 Mbit/s
Flexibilidade	> 1 Milhão ciclos
Temperatura	-25 a 100 °C
Conexão	M12 Angular / RJ45 Reto

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Indústria alimentícia e de bebidas (áreas úmidas/higiênicas).
Aplicações com movimentação dinâmica (esteiras, braços robóticos) devido à tolerância > 1 milhão de ciclos.
Ambientes que exigem alta resistência à corrosão (porca inox 1.4404).

⚠ Considere outro se precisa de:

Ambientes com solventes químicos não compatíveis com o invólucro de PP (Polipropileno).
Aplicações que exijam conector RJ45 exposto a jatos de água (o RJ45 possui IP20).
Uso em aplicações de ultra-alta velocidade acima de 100 Mbit/s.

APLICAÇÕES E USO

Indústria alimentícia (áreas de lavagem intensiva).
Máquinas de envase e embalagem que exigem movimentação flexível.
Redes Ethernet industriais expostas a alta umidade.
Sistemas automatizados que utilizam conector M12 D-coded.

COMO ESCOLHER

Antes de comprar o Cabo de Ligação Ethernet ifm EVF559 - 10m CAT5e IP69K, verifique estes pontos:

Quando escolher este cabo

Indicado para ambientes de processamento de alimentos, áreas de lavagem (washdown) e aplicações onde se exige resistência à corrosão (aço inox 316L) e alta flexibilidade.

Quando buscar outra alternativa

Evite se a necessidade for de comunicação superior a 100 Mbit/s (ex: Gigabit Ethernet) ou se o ambiente de instalação permitir cabos de categoria inferior sem proteção contra lavagens.

ESPECIFICAÇÕES TÉCNICAS

Dados Elétricos
Protocolo de comunicação	Industrial Ethernet	Padrão de rede suportado
Taxa de transferência	100 Mbit/s	Capacidade de dados
Tensão de operação	30 AC / 60 DC V	Limite elétrico
Capacidade de carga	1,5 A	Corrente máxima permitida

Dados Mecânicos e Ambientais
Material da porca	1.4404 (Aço Inoxidável 316L)	Resistência à corrosão
Grau de proteção	IP65, IP67, IP68, IP69K	Vedação do conector M12
Temperatura ambiente	-25 a 100 °C	Faixa de operação fixa
Material do invólucro	PP sem halogênio	Composição da capa

Performance de Movimentação
Comprimento	10 m	Dimensão total
Ciclos de curvatura	> 1 Mio.	Vida útil em movimento
Raio de flexão min.	15 x diâmetro do cabo	Limite para instalação flexível

COMPATIBILIDADE

Comunicação

• Industrial Ethernet

• CAT5e

Conexões

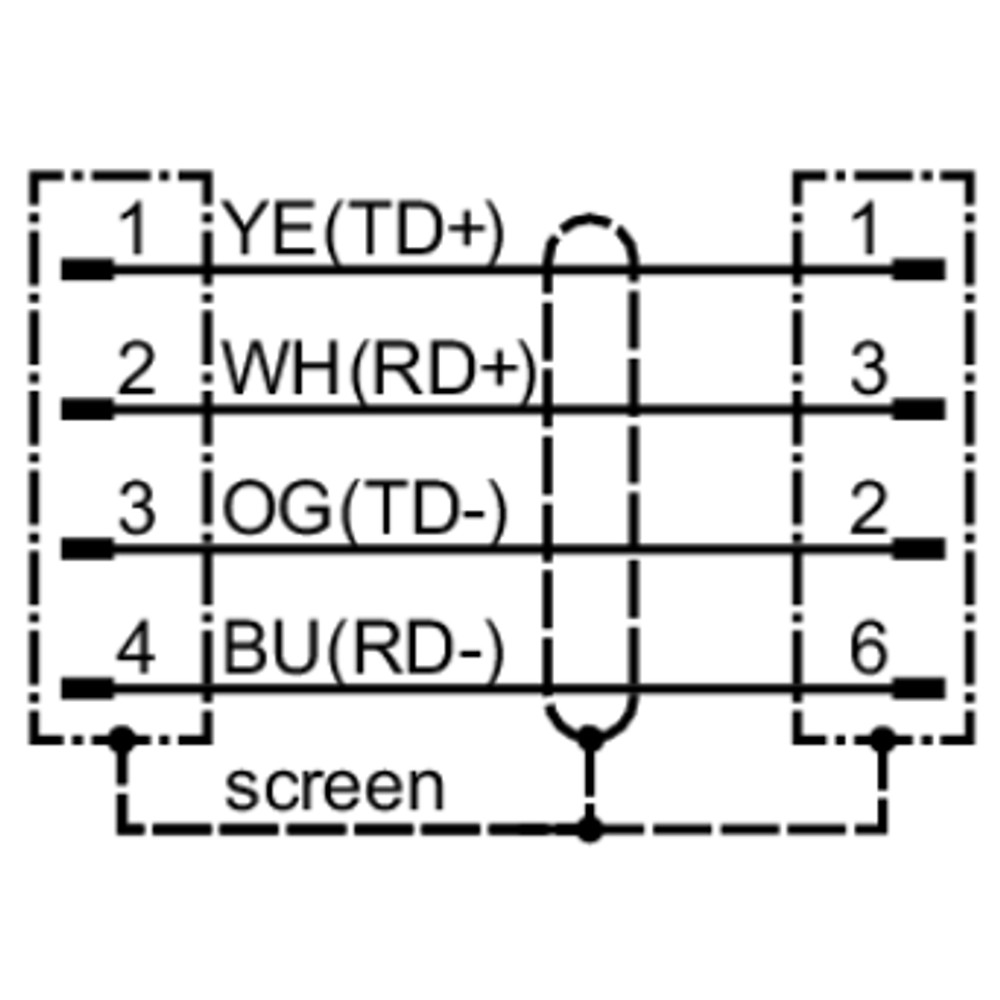

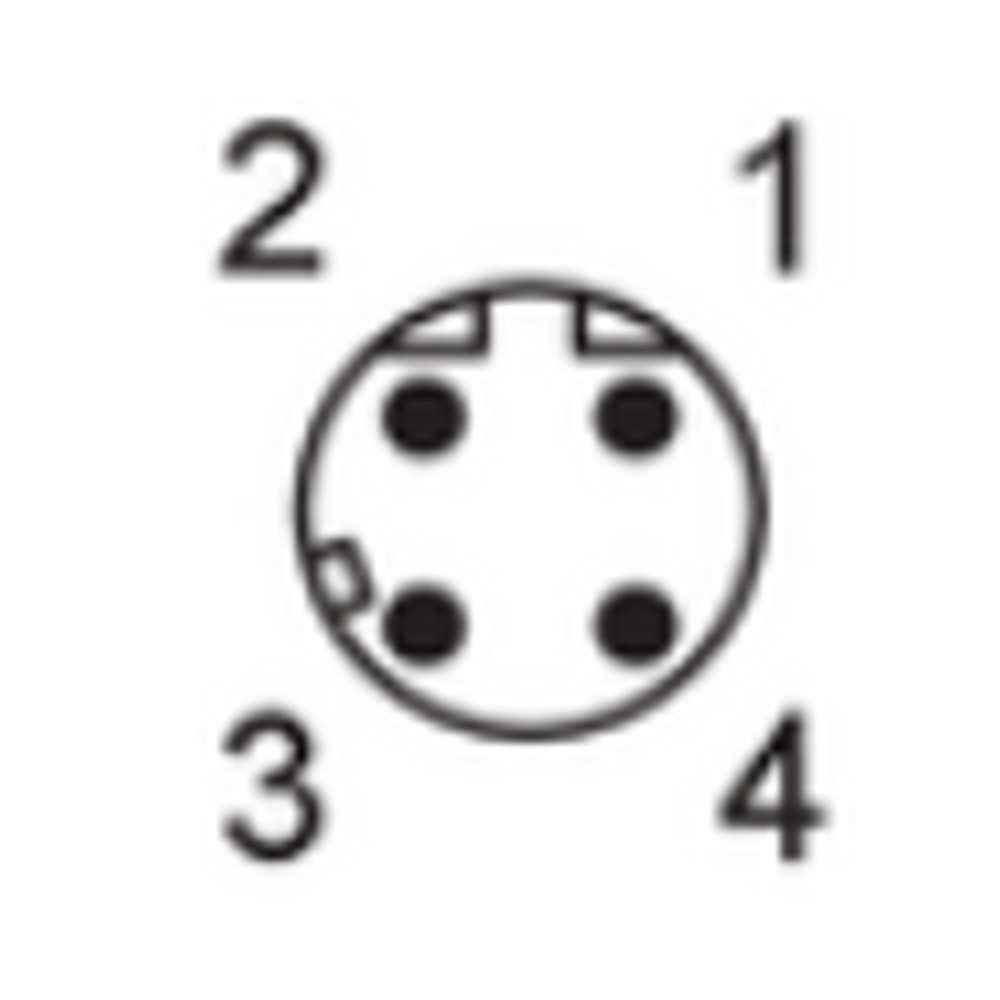

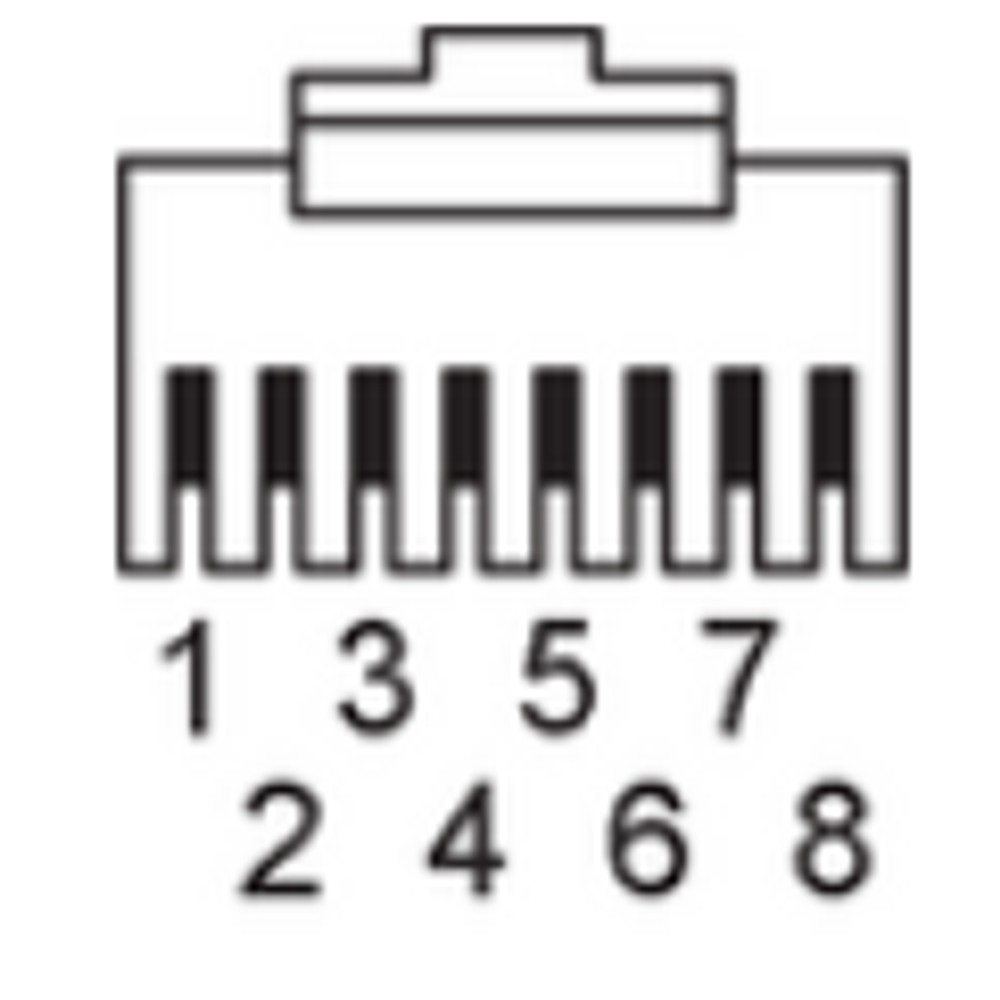

Elétrica M12 (4 polos, D-coded) para RJ45

Processo M12 Angular, codificação D, aço inoxidável 1.4404

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Áreas de Lavagem (Washdown)	✓	Materiais resistentes (Inox 1.4404) e vedação IP69K adequados para limpeza frequente.
Ambiente de Escritório / Gabinete	✓	Compatível eletricamente, embora possua robustez mecânica acima do necessário para interiores.
Exposição direta a solventes agressivos	✗	O invólucro de PP requer verificação de compatibilidade química específica antes da exposição.

INSTALAÇÃO

Como instalar o Cabo de Ligação Ethernet ifm EVF559 - 10m CAT5e IP69K

Limpe a superfície de acoplamento do conector M12 para remover detritos.
Verifique se o O-ring de vedação no conector M12 está intacto e posicionado corretamente.
Alinhe os pinos do conector M12 D-coded com a interface do dispositivo.
Rosqueie manualmente e finalize o aperto com torquímetro entre 0,6 e 1,2 Nm.
Roteie o cabo mantendo um raio de curvatura mínimo de 15x o diâmetro do cabo (6,5 mm).
Conecte a extremidade RJ45 em porta protegida contra umidade e poeira.

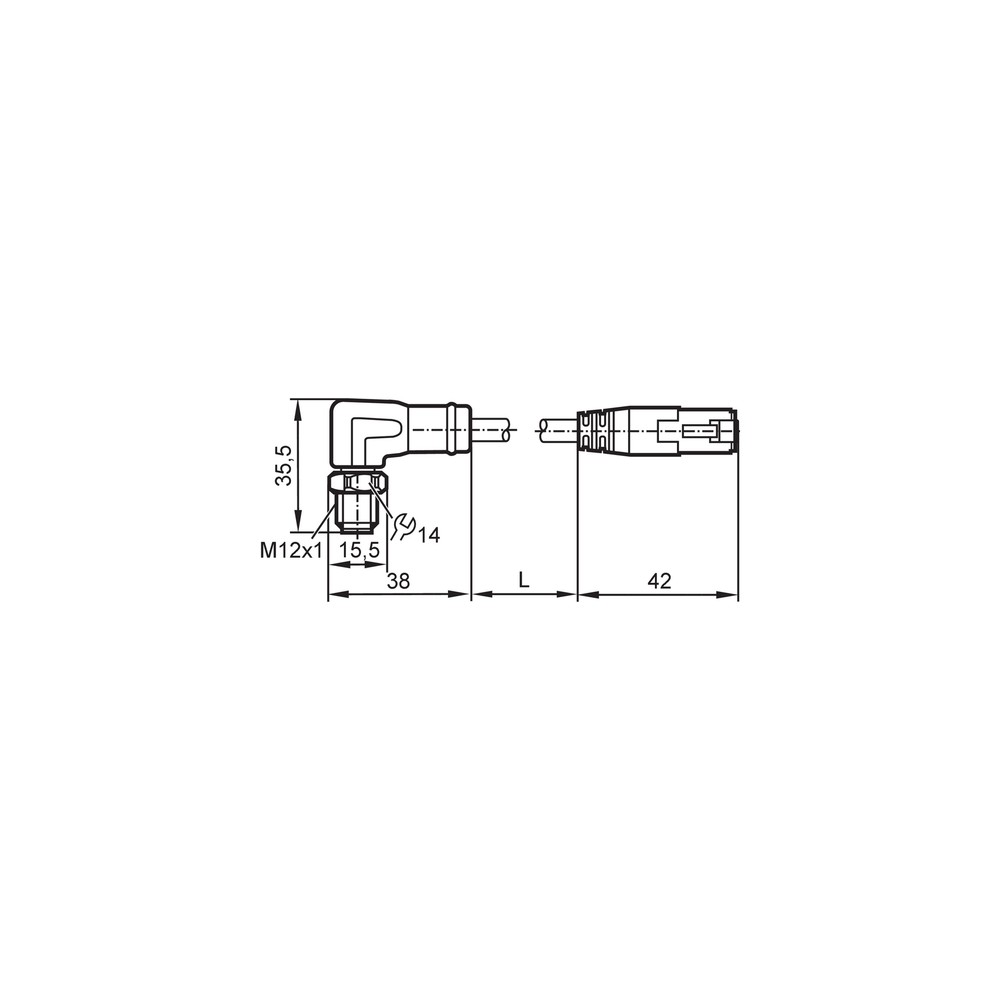

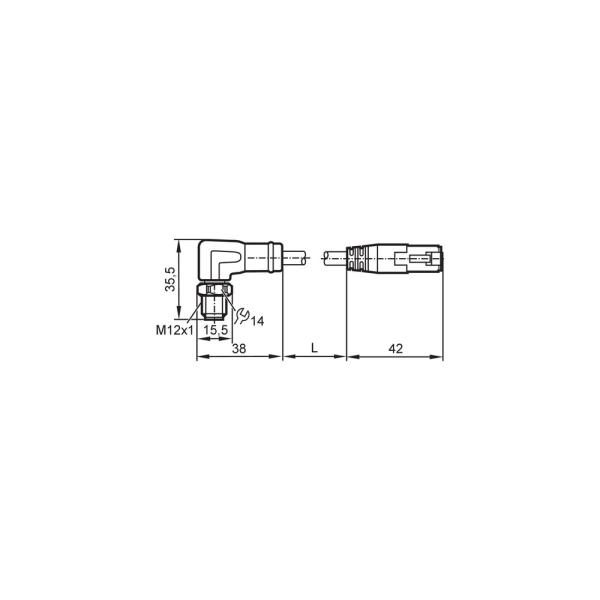

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Falhas intermitentes na transmissão de dados ou rompimento do condutor interno.	Tensão mecânica excessiva ou raio de curvatura muito fechado (< 15x diâmetro).	Inspecionar a capa externa quanto a vincos ou danos e verificar o raio de curvatura da instalação.
Oxidação nos contatos do RJ45 ou curto-circuito.	Infiltração de líquidos no conector RJ45 (IP20).	Verificar se o conector RJ45 está montado em ambiente seco ou protegido contra respingos.
Entrada de umidade no conector M12 apesar do IP69K.	Torque de aperto incorreto no conector M12.	Utilizar torquímetro para garantir torque entre 0,6 e 1,2 Nm.
Capa do cabo apresentando aspecto rígido, pegajoso ou trincas.	Degradação por incompatibilidade química do material da capa.	Comparar a lista de produtos de limpeza utilizados com a compatibilidade química do polipropileno (PP).

DOCUMENTAÇÃO TÉCNICA

Folha de Dados Técnicos (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

Para que serve o cabo EVF559?

O EVF559 é um cabo de ligação Ethernet (CAT5e) projetado especificamente para ambientes úmidos e higiênicos, com resistência a agentes de limpeza e vedação IP69K.

O que acompanha este cabo e quais são os conectores?

Ele acompanha um conector M12 angular (codificação D) em uma ponta e um conector RJ45 reto na outra, integrando a tecnologia Industrial Ethernet.

Este cabo pode ser usado em qualquer ambiente químico?

Não deve ser utilizado em aplicações onde o material da capa (PP) apresente incompatibilidade química com os agentes de limpeza específicos do seu processo.

O cabo possui proteção total contra água em ambas as extremidades?

O conector RJ45 possui classe de proteção IP20, sendo vulnerável a umidade ou contaminantes externos se não estiver protegido dentro de um gabinete ou caixa de junção adequada.

O que fazer se a conexão Ethernet estiver falhando?

Sintomas como perda intermitente de dados podem indicar contaminação ou corrosão no conector RJ45; verifique se há umidade infiltrada.

Por que o cabo apresenta falhas de transmissão mesmo sem dano aparente?

A causa provável é a fadiga do cabo por raio de curvatura inferior a 15x o diâmetro do cabo ou esforço de torção acima de ±180°/m; verifique a integridade física da capa.

Devo usar este modelo ou um cabo Ethernet padrão?

Este cabo é superior para ambientes com lavagem de alta pressão devido à porca de aço inoxidável 1.4404 e proteção IP69K, enquanto cabos padrão degradariam rapidamente.

É melhor comprar o cabo pronto ou montar um?

Este produto é comercializado como uma unidade pronta para instalação; não há necessidade de montar conectores, evitando erros de crimpagem em campo.

Qual o cuidado ao instalar o conector M12?

Utilize um torquímetro calibrado para aplicar entre 0,6 e 1,2 Nm no conector M12; não exceda este limite para evitar danos à vedação.

Qual a procedência deste cabo?

O produto é fornecido e faturado pela IFM ELECTRONIC LTDA., garantindo a procedência direta do fabricante.

GLOSSÁRIO TÉCNICO

IP69K

Grau de proteção que assegura resistência a lavagens de alta pressão e alta temperatura. (Ref.: Proteção IP)

1.4404

Aço inoxidável austenítico (316L) resistente à corrosão, ideal para ambientes higiênicos. (Ref.: Material porca)

CAT5e

Categoria de cabeamento para redes Ethernet com suporte a velocidades de até 100 Mbit/s. (Ref.: Categoria cabo)

Industrial Ethernet

Protocolo de rede adaptado para ambientes fabris, garantindo robustez na transmissão de dados. (Ref.: Protocolo de comunicação)

Sem halogênio

Material que não libera gases tóxicos em caso de combustão, aumentando a segurança em incêndios. (Ref.: Materiais invólucro)
