Cabo Ethernet IFM EVF558 M12 para RJ45 5m IP69K

Pré-visualizar: EVF558 IFM - Cabo de Ligação Ethernet M12 para RJ45 Indústria Alimentícia 5m Blindado IP69K

EVF558 IFM - Cabo de Ligação Ethernet M12 para RJ45 Indústria Alimentícia 5m Blindado IP69K

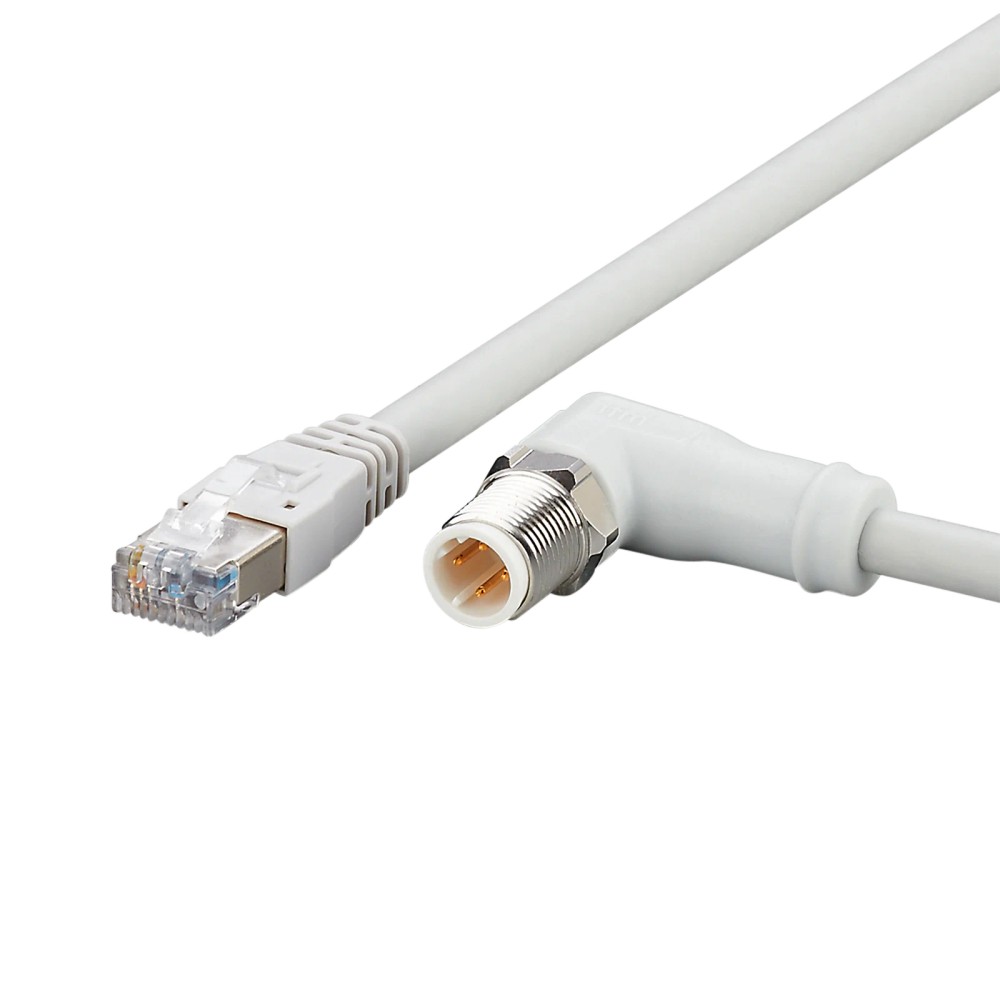

Imagem meramente ilustrativa

R$ 542,64

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVF558
EAN: 4021179312868
NCM do produto: 85444200

Destaques do Produto Comprimento 5 m...mais

Fechar menu

Saiba mais sobre: "EVF558 IFM - Cabo de Ligação Ethernet M12 para RJ45 Indústria Alimentícia 5m Blindado IP69K"

Destaques do Produto

Comprimento

5 m

Tipo de Conexão

M12 Angular (Cod. D) para RJ45

Proteção

IP69K / Blindado

Aplicação

Indústria Alimentícia

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o EVF558 IFM - Cabo de Ligação Ethernet M12 para RJ45 Indústria Alimentícia 5m Blindado IP69K

O EVF558 é um cabo de ligação Ethernet industrial de 5 metros, projetado para operar em ambientes úmidos e higiênicos, como a indústria alimentícia. O cabo garante integridade de dados CAT5/CAT5e (100 Mbit/s) em condições rigorosas de lavagem e movimento. Destaca-se por possuir conector M12 angular com codificação D, blindagem robusta e proteção IP69K.

PRINCIPAIS ESPECIFICAÇÕES

Marca	IFM
SKU	EVF558
Comprimento	5 m
Conexão Lado 1	M12 Angular, Cod. D
Conexão Lado 2	RJ45 Reto
Proteção IP	IP 65, 67, 68, 69K
Material da Porca	Aço Inoxidável (1.4404)
Blindagem	Sim

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Áreas úmidas e higiênicas da indústria de alimentos
Ambientes com exigência de proteção IP69K
Sistemas de comunicação Industrial Ethernet (PROFINET)
Aplicações móveis com necessidade de tolerância a torção de ± 180 °/m

⚠ Considere outro se precisa de:

Instalações com raios de curvatura menores que 97,5 mm (15x o diâmetro de 6,5 mm)
Ambientes com temperaturas abaixo de -25 °C ou acima de 100 °C
Conexão em sistemas com tensão superior a 30V AC / 60V DC
Uso em aplicações que excedam a taxa de transmissão CAT5/CAT5e

APLICAÇÕES E USO

Conectividade de dispositivos Ethernet em plantas de processamento de alimentos.
Aplicações sujeitas a processos de limpeza por alta pressão (washdown).
Ambientes industriais que exigem resistência à corrosão (porcas em aço inox 1.4404).
Sistemas que demandam movimentação com tolerância a torção (até ± 180 °/m).

COMO ESCOLHER

Antes de comprar o EVF558 IFM - Cabo de Ligação Ethernet M12 para RJ45 Indústria Alimentícia 5m Blindado IP69K, verifique estes pontos:

Escolha o EVF558 se

Você precisa de um cabo Ethernet robusto para ambientes de lavagem industrial e exige conectores com vedação IP69K e resistência à corrosão com aço inox 316L.

Considere outra opção se

Sua aplicação exige um comprimento maior que 5 metros, velocidades superiores a 100 Mbit/s (CAT6 ou superior) ou se o ambiente de instalação é seco e não necessita de vedação especial.

ESPECIFICAÇÕES TÉCNICAS

Aplicação
Aplicação	Áreas úmidas e higiênicas, Indústria de alimentos	Ambiente de operação nominal
Padrão Ethernet	Industrial Ethernet, CAT5/CAT5e, 100 Mbit/s	Capacidade de transmissão

Dados Elétricos
Tensão Máxima AC	30 V	Limite de operação
Tensão Máxima DC	60 V	Limite de operação
Corrente Nominal	1,5 A	Capacidade de carga
Classe de proteção	III	Isolação elétrica

Condições Ambientais
Grau de Proteção	IP 65, IP 67, IP 68, IP 69K	Vedação contra líquidos/partículas
Temperatura de operação	-25...100 °C	Faixa de uso fixo
Temperatura móvel	0...80 °C	Faixa de uso com movimentação

Dados Mecânicos
Comprimento	5 m	Dimensão física
Diâmetro do cabo	6,5 mm	Dimensão física
Raio de curvatura mínimo	15 x diâmetro do cabo	Limite de instalação
Torque de aperto M12	0,6...1,2 Nm	Montagem recomendada
Material da porca	1.4404 (Aço Inoxidável 316L)	Resistência à corrosão

COMPATIBILIDADE

Comunicação

• PROFINET

• Industrial Ethernet

• CAT5

• CAT5e

Conexões

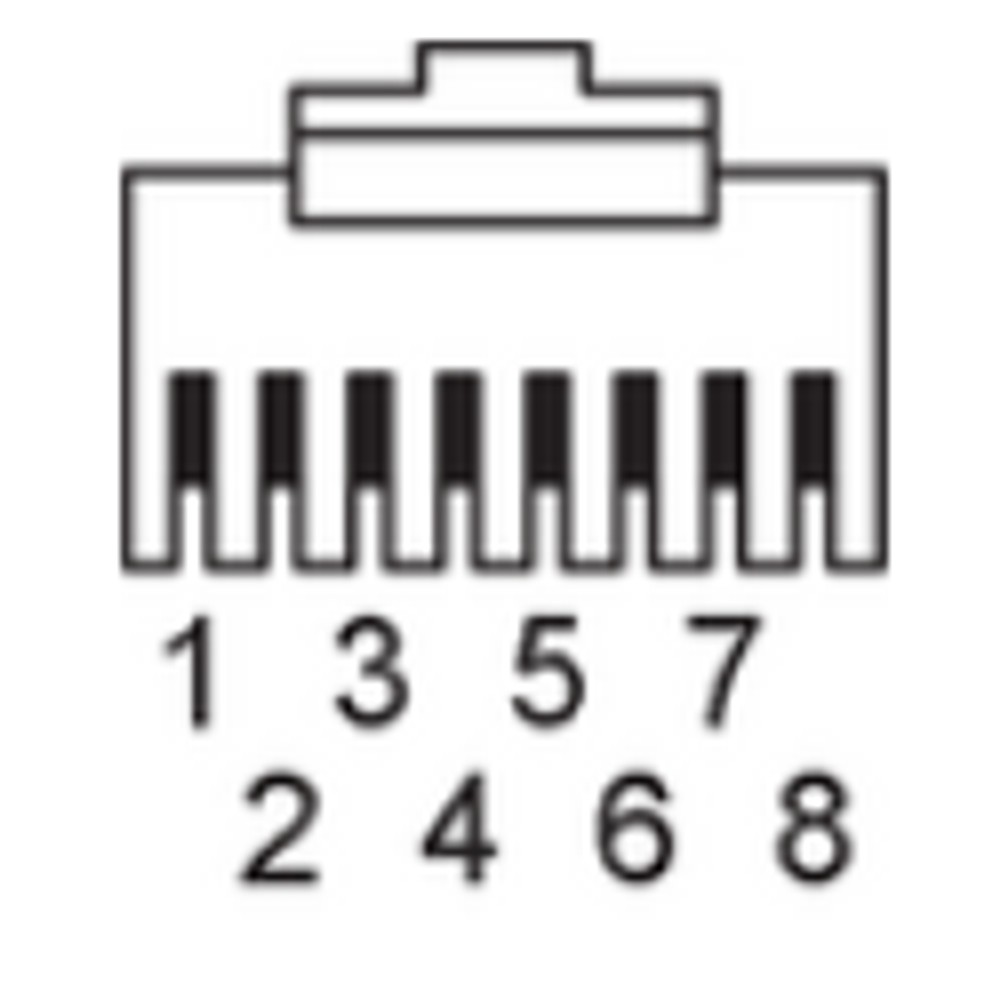

Elétrica RJ45, 8 polos, reto

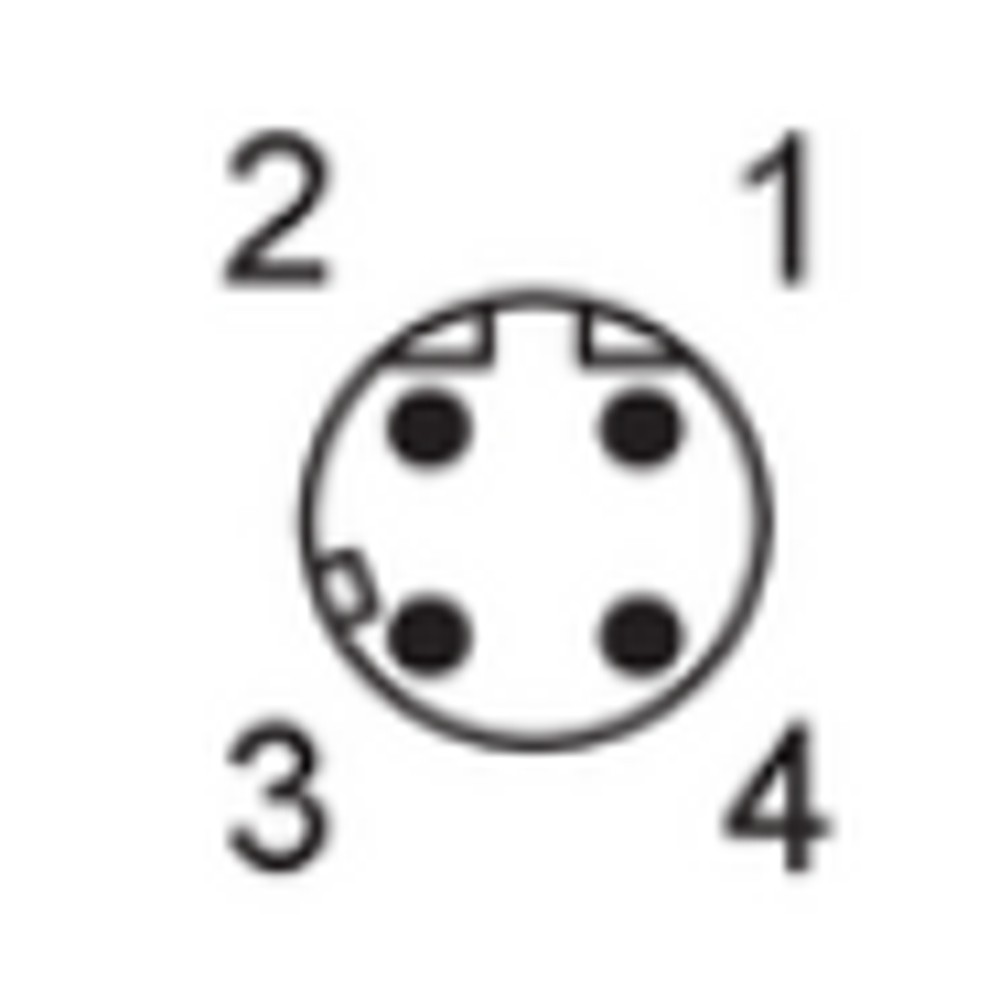

Processo M12, 4 polos, angular, codificação D

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambientes de lavagem (Washdown) com alta pressão	✓	O cabo possui grau de proteção IP69K e materiais resistentes a produtos químicos.
Aplicações de automação comercial (Escritório)	✗	Excesso de proteção e custo elevado para uma aplicação que não exige vedação contra líquidos.
Sistemas de controle de alta velocidade (> 100 Mbit/s)	✗	O cabo é especificado para CAT5/CAT5e (até 100 Mbit/s).

INSTALAÇÃO

Como instalar o EVF558 IFM - Cabo de Ligação Ethernet M12 para RJ45 Indústria Alimentícia 5m Blindado IP69K

Verifique a integridade do cabo e dos conectores antes da instalação.
Posicione o cabo respeitando o raio mínimo de curvatura de 15x o diâmetro (97,5 mm).
Conecte a extremidade M12 no dispositivo de campo, garantindo o alinhamento da codificação D.
Aperte a porca de fixação do conector M12 manualmente com torque entre 0,6 e 1,2 Nm.
Conecte a extremidade RJ45 no switch ou dispositivo de controle.
Fixe o cabo ao longo do percurso para evitar tensões mecânicas excessivas.

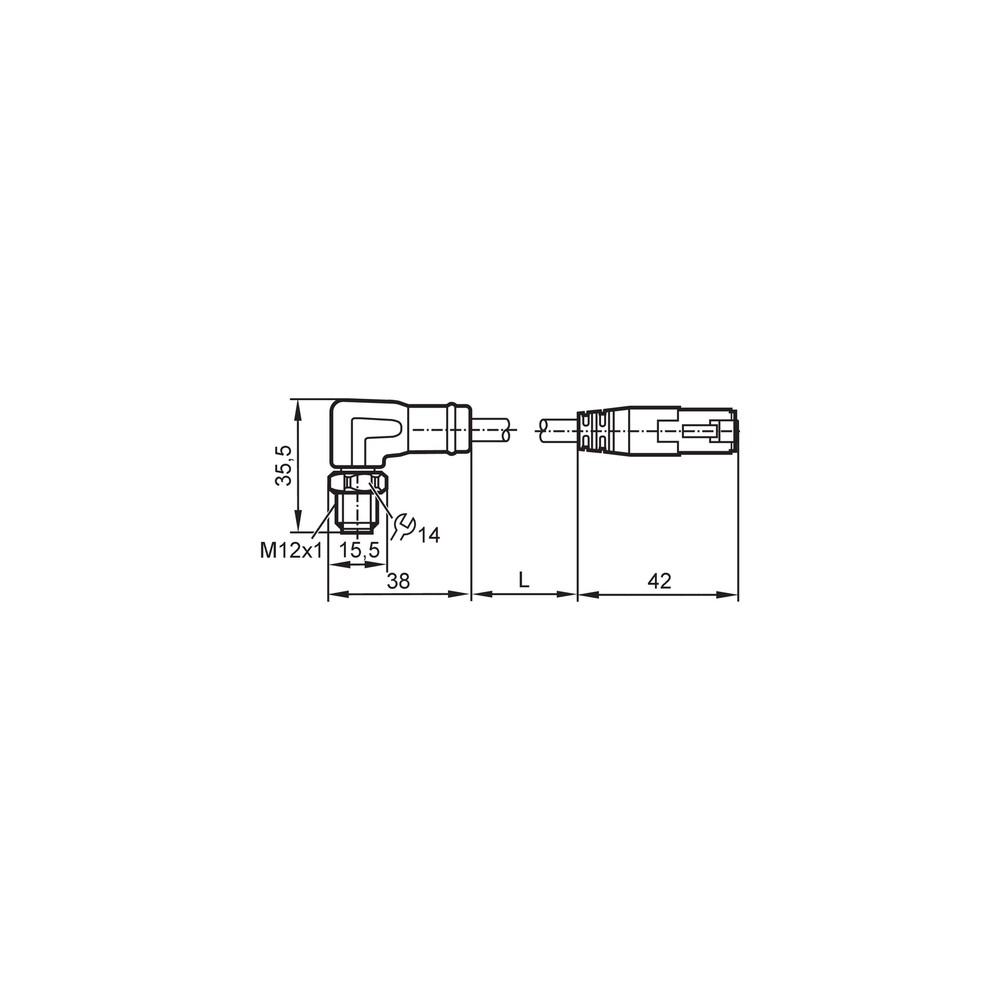

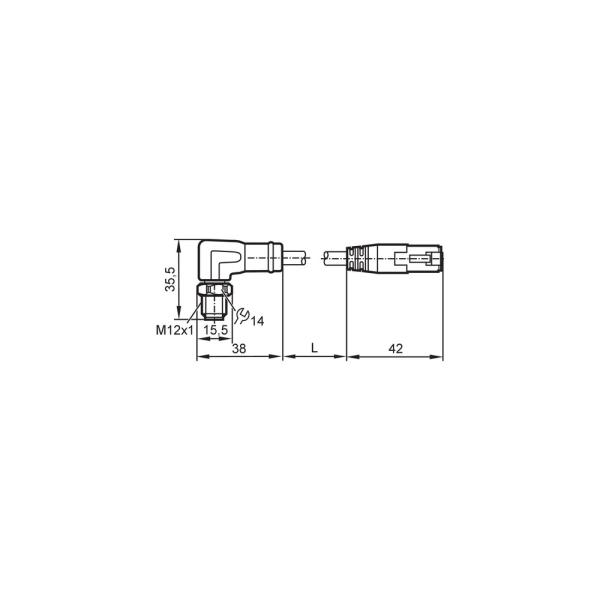

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Perda de conexão intermitente no M12.	Apertos excessivos ou insuficientes danificam a vedação ou os pinos.	Verifique se o torque aplicado está entre 0,6 e 1,2 Nm.
Falhas na transmissão de dados ou pacotes perdidos.	Curvatura do cabo abaixo do limite de 97,5 mm.	Inspecione o cabo quanto a dobras acentuadas ou sinais de esmagamento.
Resistência de contato elevada ou falha de link.	Acúmulo de contaminantes ou corrosão nos contatos dourados.	Inspecione os pinos dos conectores quanto a presença de oxidação.
Ressecamento ou rachaduras no revestimento MPPE.	Exposição contínua a temperaturas fora da faixa nominal (-25 a 100°C).	Verifique a temperatura ambiente no ponto de instalação.

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico EVF558 (Datasheet) Desenho Técnico e Dimensões (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o cabo EVF558 da IFM?

Este produto é um cabo de ligação Ethernet, modelo EVF558 da IFM, projetado para comunicação de dados em ambientes industriais, especificamente em áreas úmidas e higiênicas.

Quais são as principais especificações físicas do EVF558?

Este cabo possui conector M12 angular (codificação D) em uma ponta e RJ45 reto na outra, ambos com contatos dourados, sendo blindado e com 5 metros de comprimento.

Para quais situações este cabo não é recomendado?

O cabo não deve ser utilizado em aplicações que exijam resistência a temperaturas fora da faixa de -25 a 100 °C ou que excedam as especificações de tensão de 30V AC / 60V DC.

Existem limitações de compatibilidade para este produto?

Este cabo não é adequado para ambientes que não suportem conectores com grau de proteção IP69K ou que excedam as capacidades de transmissão de categoria CAT5/CAT5e.

O que indica que meu cabo Ethernet industrial está falhando?

Sintomas como perda intermitente de sinal ou falhas de comunicação podem indicar fadiga do cabo por excesso de dobras, que pode ser verificada inspecionando a integridade da blindagem e do revestimento MPPE.

Como diagnosticar falhas de conexão antes de substituir o cabo?

Verifique o conector M12 quanto à oxidação, o torque correto de aperto (0,6 a 1,2 Nm) e se o raio de curvatura mínimo de 15x o diâmetro do cabo foi respeitado na instalação.

Qual a diferença deste cabo para um cabo de rede comum?

Este modelo é otimizado para a indústria de alimentos (washdown), oferecendo resistência química e mecânica superior em comparação a cabos Ethernet padrão de escritório.

Devo comprar este cabo montado ou montar o conector em campo?

Sim, é um item único de conexão pronto para uso, ideal para evitar a montagem manual de conectores e garantir a vedação IP69K necessária no ambiente industrial.

Quais cuidados tomar na instalação do cabo EVF558?

A instalação deve respeitar o raio de curvatura mínimo de 15 vezes o diâmetro do cabo (6,5 mm) e o torque de aperto do conector M12 entre 0,6 e 1,2 Nm.

Qual a origem e suporte para o cabo EVF558?

Este produto é um item de linha da IFM, com garantia e suporte técnico fornecidos diretamente pelo fabricante, seguindo as políticas de procedência da marca.

GLOSSÁRIO TÉCNICO

IP69K

Grau de proteção contra alta pressão e temperatura de lavagem (Ref.: EN 60529).

Codificação D

Padrão de conectores M12 para Ethernet Industrial (Ref.: IEC 61076-2-101).

MPPE

Polifenileno Éter modificado, material livre de halogênio usado no revestimento do cabo.

Blindagem

Camada protetora contra interferências eletromagnéticas (EMI) em sinais de rede.

Torque de aperto

Força aplicada na rosca do conector M12 para garantir a vedação (Ref.: 0,6-1,2 Nm).
