Cabo Ethernet IFM EVF557 M12 p/ RJ45 2m Blindado

Pré-visualizar: EVF557 IFM - Cabo de Ligação Ethernet ifm Indústria Alimentícia M12 p/ RJ45 2m Blindado

EVF557 IFM - Cabo de Ligação Ethernet ifm Indústria Alimentícia M12 p/ RJ45 2m Blindado

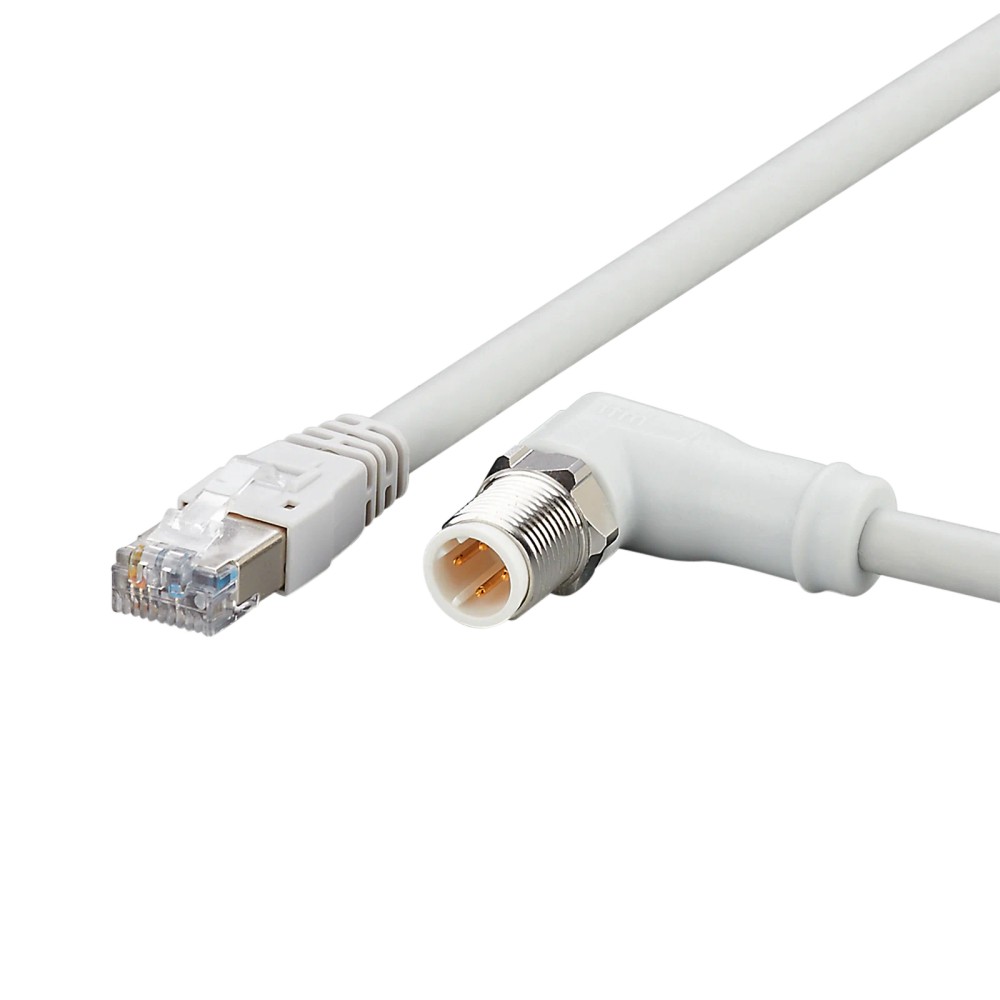

Imagem meramente ilustrativa

R$ 370,20

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVF557
EAN: 4021179312851
NCM do produto: 85444200

Destaques do Produto Comprimento 2 metros...mais

Fechar menu

Saiba mais sobre: "EVF557 IFM - Cabo de Ligação Ethernet ifm Indústria Alimentícia M12 p/ RJ45 2m Blindado"

Destaques do Produto

Comprimento

2 metros

Protocolo

Ethernet 100 Mbit/s

Conexão 1

M12 Angular (4 polos)

Conexão 2

RJ45 Reto

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o EVF557 IFM - Cabo de Ligação Ethernet ifm Indústria Alimentícia M12 p/ RJ45 2m Blindado

O cabo EVF557 é uma solução de conexão de alta resistência projetada para redes Ethernet industriais em ambientes agressivos. Com 2 metros de comprimento, oferece conectividade robusta M12 para RJ45, sendo ideal para indústrias de alimentos. Destaca-se pela proteção IP69K, materiais sem halogênio e tolerância a ciclos de movimentação exigentes.

PRINCIPAIS ESPECIFICAÇÕES

Marca	ifm
Código (SKU)	EVF557
Comprimento	2 m
Grau de Proteção	IP65 / 67 / 68 / 69K
Material Porca	Aço Inox 316L
Velocidade	100 Mbit/s
Blindado	Sim
Temperatura	-25...100 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Áreas úmidas e higiênicas na indústria de alimentos.
Aplicações que requerem resistência à corrosão (porca de aço inox 316L).
Redes Industrial Ethernet CAT5/CAT5e (100 Mbit/s).
Ambientes com vibração ou movimentação (tolerância a ± 180 °/m de esforço de torção).

⚠ Considere outro se precisa de:

Aplicações com tensões superiores a 30V AC / 60V DC.
Ambientes com temperaturas operacionais abaixo de -25°C ou acima de 100°C (instalação fixa).
Conexões que exijam codificação diferente de D (ex: codificação A ou X).
Dobras com raio inferior a 97,5 mm (15x o diâmetro de 6,5 mm).

APLICAÇÕES E USO

Conectividade de dispositivos Ethernet em zonas de processamento de alimentos.
Integração de sensores e atuadores com interface M12 em ambientes com lavagem por alta pressão.
Redes industriais com necessidade de alta flexibilidade e resistência a torção.
Aplicações que exigem materiais inertes (sem silicone) para evitar contaminação.

COMO ESCOLHER

Antes de comprar o EVF557 IFM - Cabo de Ligação Ethernet ifm Indústria Alimentícia M12 p/ RJ45 2m Blindado, verifique estes pontos:

Quando escolher este cabo

Utilize o EVF557 quando sua rede exigir um cabo blindado que suporte ambientes de lavagem industrial, alta umidade e temperaturas de até 100°C. Ideal para máquinas que operam em ciclos constantes de torção.

Quando buscar outra opção

Busque alternativas se a sua aplicação exigir velocidades superiores a 100 Mbit/s (ex: Gigabit Ethernet) ou se o comprimento de 2 metros for insuficiente para a distância entre os pontos de conexão.

ESPECIFICAÇÕES TÉCNICAS

Área de aplicação
Aplicação	Indústria de alimentos, áreas úmidas e higiênicas	Ambiente de operação ideal para o material do invólucro
Padrão de comunicação	Industrial Ethernet CAT5/CAT5e	Compatibilidade de rede e protocolo

Dados elétricos
Tensão de operação	30 V AC / 60 V DC	Limite máximo de isolamento elétrico
Corrente nominal	1,5 A	Capacidade de carga total

Dados mecânicos

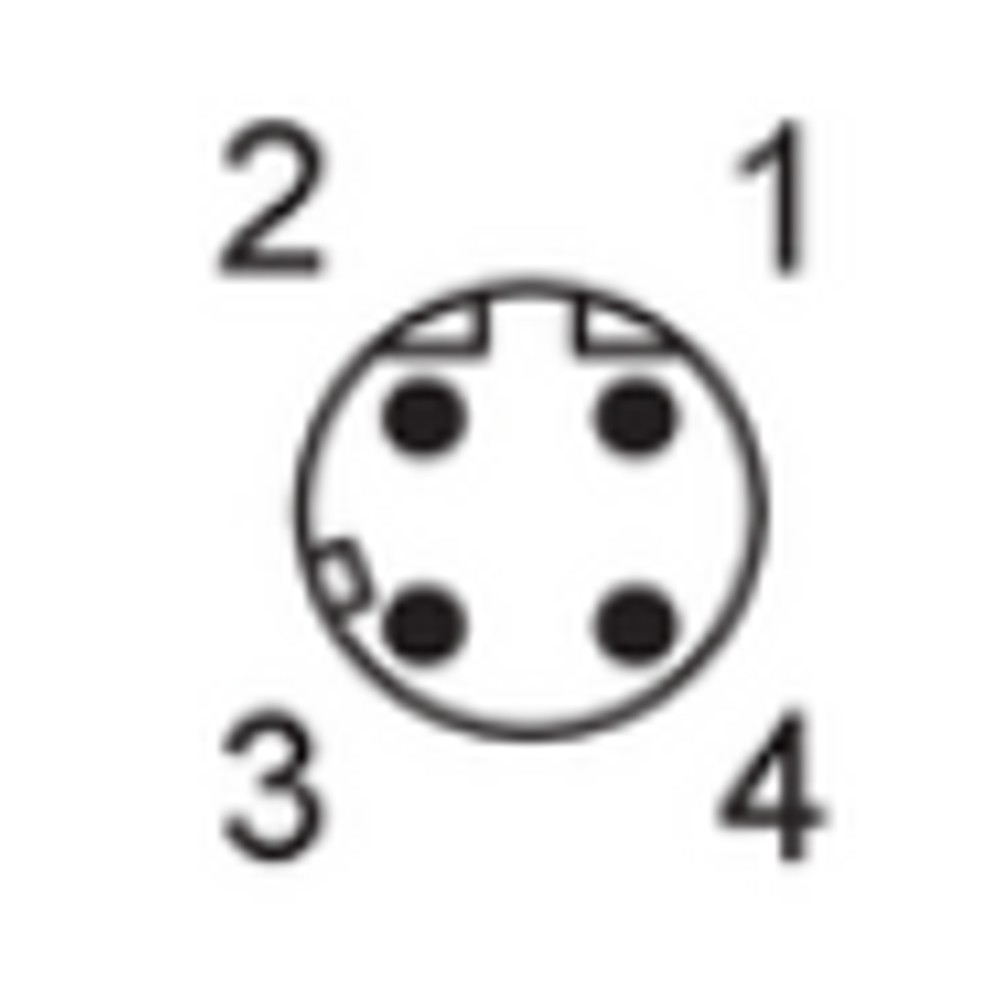

Conector M12	Angular, 4 polos, codificação D	Conexão de campo

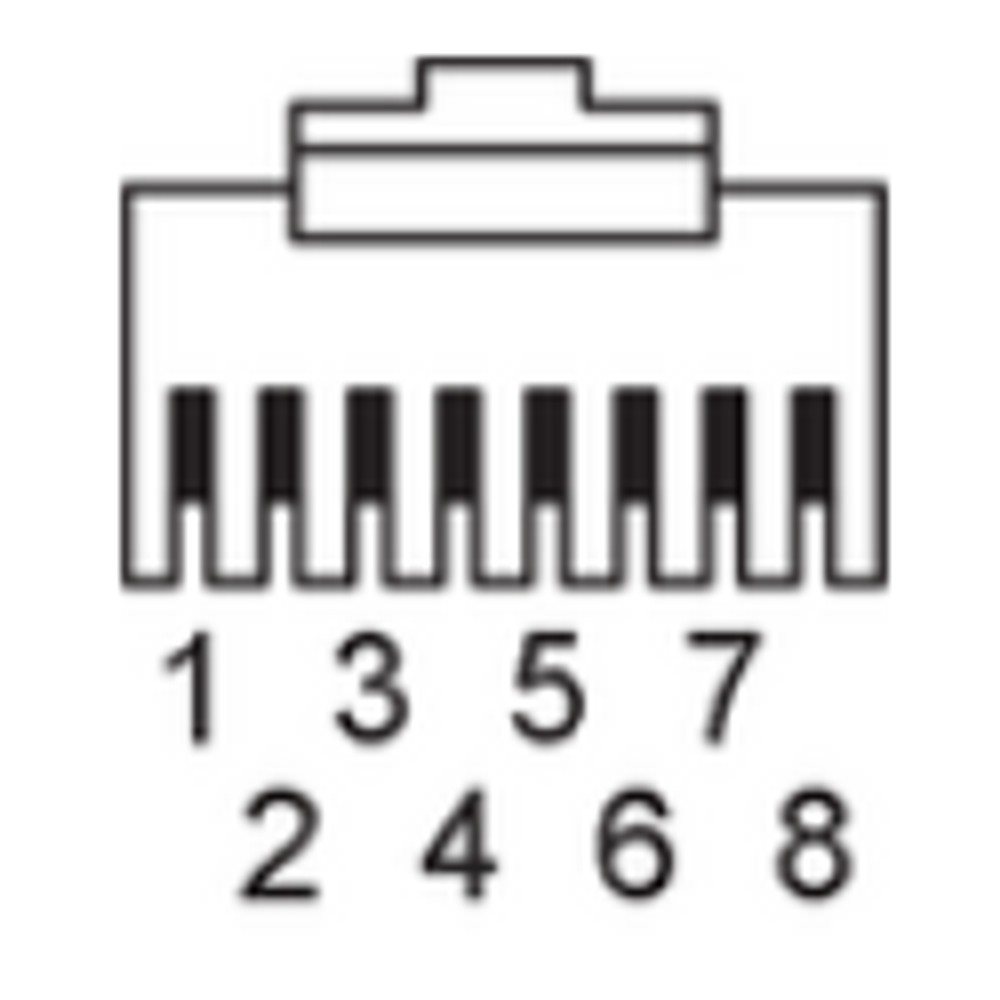

Conector RJ45	Reto, 8 contatos	Conexão de interface
Material da porca	1.4404 (Aço inoxidável 316L)	Resistência a agentes de limpeza

Condições ambientais
Grau de proteção	IP 65, IP 67, IP 68, IP 69K	Vedação contra líquidos e sólidos
Temperatura (fixa)	-25...100 °C	Limites operacionais em instalação estática

COMPATIBILIDADE

Comunicação

• Ethernet Industrial

• CAT5

• CAT5e

• 100 Mbit/s

Conexões

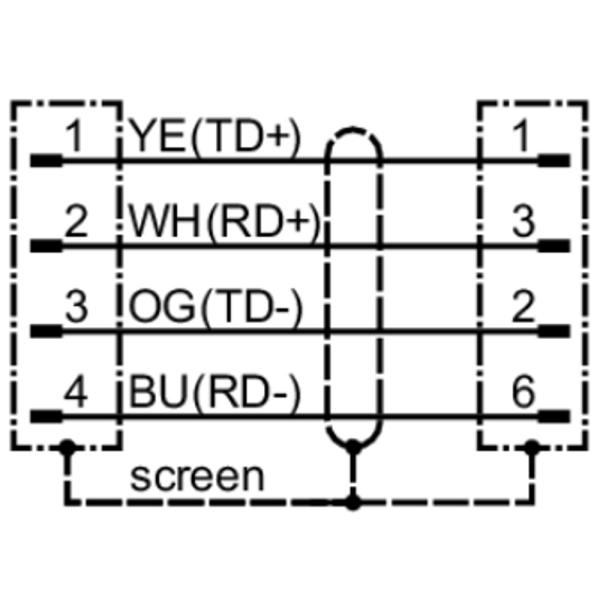

Elétrica 4 x 0,34 mm² (Blindado)

Processo M12 (Codificação D) para RJ45

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Áreas higiênicas alimentícias	✓	Materiais sem silicone/halogênio e porca em inox 316L.
Conexão direta a switch industrial com RJ45	✓	Interface padrão de rede Ethernet RJ45 presente.
Ambientes com 24V DC de potência	✓	Compatível com a tensão nominal especificada.
Redes 1000 Mbit/s (Gigabit)	✗	O cabo é certificado apenas para CAT5/CAT5e (100 Mbit/s).

INSTALAÇÃO

Como instalar o EVF557 IFM - Cabo de Ligação Ethernet ifm Indústria Alimentícia M12 p/ RJ45 2m Blindado

Verifique se o dispositivo Ethernet está desenergizado antes da instalação.
Conecte o conector M12 no dispositivo de campo e gire a porca manualmente até sentir firmeza.
Utilize chave dinamométrica para aplicar o torque de 0,6 a 1,2 Nm no conector M12.
Conecte a extremidade RJ45 ao switch ou interface de rede.
Fixe o cabo evitando raios de curvatura menores que 15x o diâmetro do cabo (97,5 mm).
Organize o cabo para evitar estresse mecânico excessivo durante a operação da máquina.

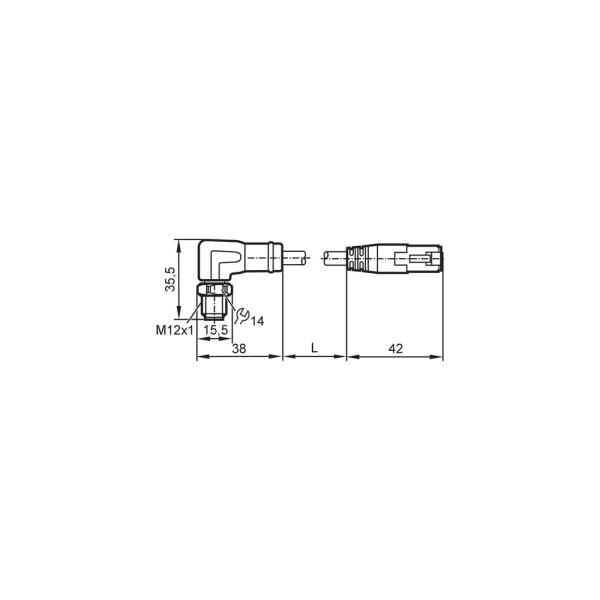

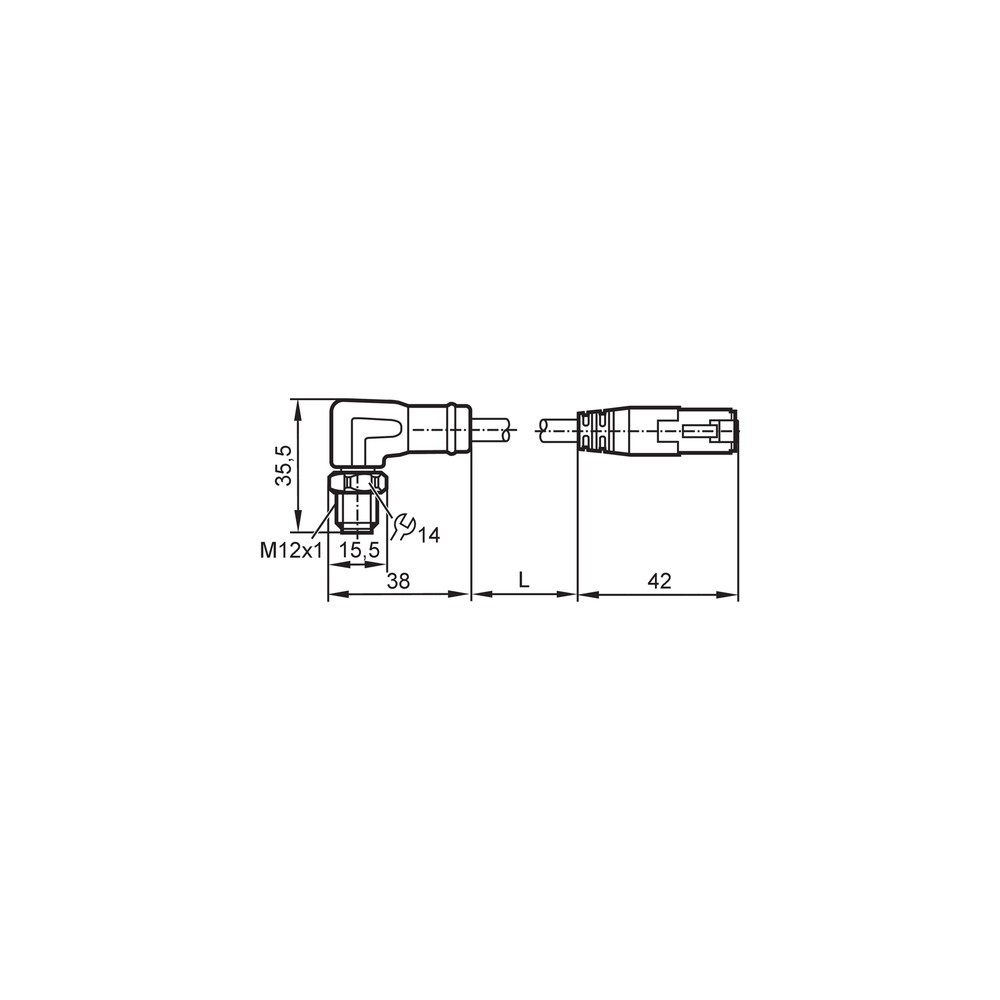

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Conector M12 com oxidação interna ou falha intermitente na comunicação.	Torque de aperto fora do especificado (0,6 a 1,2 Nm) ou entrada de umidade por falha na vedação.	Inspecionar visualmente o estado dos pinos e o estado do O-ring de vedação.
Pacotes de dados perdidos ou queda frequente de link Ethernet.	Raio de curvatura muito fechado forçando a blindagem do cabo.	Verificar se o cabo foi instalado com raio de dobra inferior a 15x o diâmetro externo (97,5 mm).
Material da capa externa do cabo ressecado, rachado ou esbranquiçado.	Agressão química por agentes não compatíveis com o invólucro de PP.	Comparar o histórico de produtos químicos de limpeza com a especificação de materiais da ficha técnica.
Cabo superaquecido ou derretimento isolamento.	Tensão superior ao limite nominal de 30V AC / 60V DC.	Medir a tensão de operação no ponto de entrega e comparar com o limite máximo do cabo.

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico (PDF) (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o cabo de ligação Ethernet ifm EVF557 e para que serve?

O EVF557 é um cabo de ligação Ethernet industrial, projetado para transmissão de dados em redes CAT5/CAT5e a 100 Mbit/s, com conectores M12 (código D) e RJ45.

O que acompanha este cabo de ligação Ethernet?

Ele acompanha um cabo de 2 metros, blindado, com invólucro em PP sem halogênio e contatos banhados a ouro.

Onde não posso utilizar este cabo de ligação?

Este cabo não deve ser utilizado em aplicações que excedam a tensão de 30V AC / 60V DC ou em ambientes com temperatura superior a 100°C (fixa) ou 80°C (móvel).

Este cabo serve para todas as redes industriais?

Ele não é compatível com conexões que exijam codificação diferente de 'D' no conector M12 ou protocolos que não operem sobre padrão Ethernet CAT5/CAT5e.

Por que minha rede industrial está intermitente usando este cabo?

Se a comunicação falha, verifique se houve perda de sinal ou intermitência de rede; isso pode ser causado por fadiga mecânica ou danos físicos no cabo devido a dobras excessivas.

Como diagnosticar falhas físicas neste cabo Ethernet?

Se o cabo estiver com a capa externa rompida ou se houver oxidação nos contatos, é necessário inspecionar a integridade física e testar a continuidade elétrica.

Este cabo é melhor que um cabo de rede comum?

O EVF557 é otimizado para indústrias de alimentos por possuir materiais resistentes a lavagens e processos higiênicos (IP69K), ao contrário de cabos Ethernet padrão de escritório.

O EVF557 é vendido em kits de múltiplos cabos?

Não, este produto é um item unitário, fornecido como um cabo de ligação industrial pronto para conexão M12 para RJ45.

Quais cuidados devo ter ao instalar o cabo?

Certifique-se de respeitar o torque de aperto do conector M12 (0,6 a 1,2 Nm) e garantir que o raio de curvatura mínimo de 15 vezes o diâmetro do cabo seja respeitado.

Qual a procedência deste material?

A origem é ifm electronic, com venda e suporte técnico facilitados pela rede de distribuição autorizada.

GLOSSÁRIO TÉCNICO

Codificação D

Padrão de pinagem do conector M12 utilizado especificamente para Industrial Ethernet (Ref.: Especificação M12).

IP69K

Grau de proteção que indica resistência contra limpeza de alta pressão e alta temperatura (Ref.: DIN 40050-9).

Sem halogênio

Material que não libera gases tóxicos ou corrosivos em caso de incêndio, comum em cabos industriais modernos (Ref.: Material de fabricação).

PROFINET Type C

Classificação de cabo para uso em aplicações móveis, sujeitas a alta flexão e torção (Ref.: Padrão de cabo).

Aço Inoxidável 1.4404

Aço 316L de alta resistência à corrosão, ideal para ambientes químicos e alimentícios (Ref.: Material da porca).
