Cabo Ethernet IFM EVF556 - 1m Blindado IP69K

Pré-visualizar: EVF556 IFM - Cabo de Ligação Ethernet Indústria Alimentícia 1m M12/RJ45 Blindado IP69K

EVF556 IFM - Cabo de Ligação Ethernet Indústria Alimentícia 1m M12/RJ45 Blindado IP69K

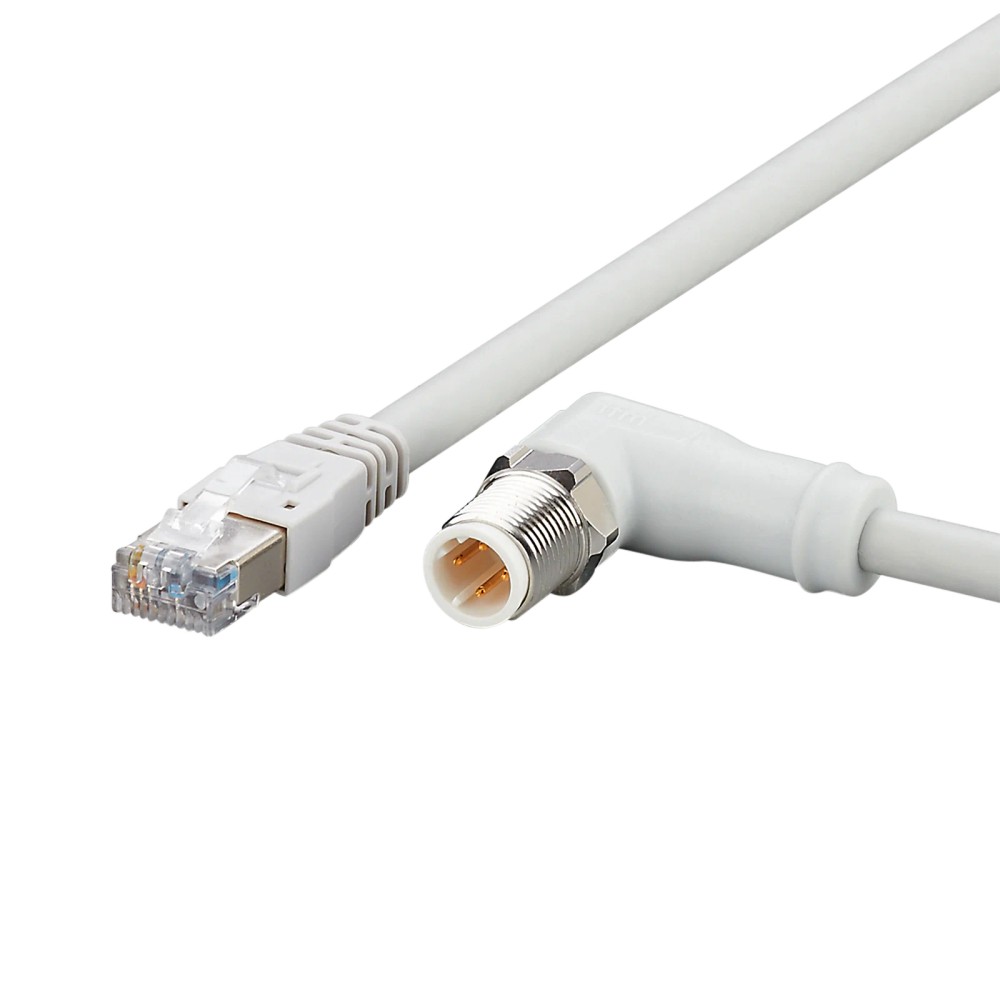

Imagem meramente ilustrativa

R$ 311,52

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVF556
EAN: 4021179312844
NCM do produto: 85444200

Destaques do Produto Comprimento 1 metro...mais

Fechar menu

Saiba mais sobre: "EVF556 IFM - Cabo de Ligação Ethernet Indústria Alimentícia 1m M12/RJ45 Blindado IP69K"

Destaques do Produto

Comprimento

1 metro

Conector 1

M12 Angular (Cod. D)

Conector 2

RJ45 Reto

Grau de Proteção

IP69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de Ligação Ethernet IFM EVF556 - 1m, M12/RJ45 Blindado

O EVF556 é um cabo Ethernet de alto desempenho, desenvolvido para garantir conexões estáveis em ambientes industriais higiênicos. Com conectores M12 e RJ45, ele oferece blindagem robusta e proteção IP69K, sendo ideal para indústrias alimentícias. Suporta taxas de transmissão de 100 Mbit/s e é resistente a ciclos de curvatura intensos.

PRINCIPAIS ESPECIFICAÇÕES

SKU	EVF556
Marca	IFM
Comprimento	1m
Grau de Proteção	IP69K
Material Porca	Aço Inoxidável (316L)
Categoria	CAT5/CAT5e
Velocidade	100 Mbit/s
Temperatura	-25...100 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Áreas úmidas e higiênicas da indústria de alimentos
Aplicações com Industrial Ethernet (CAT5/CAT5e)
Ambientes que requerem lavagem frequente (proteção IP69K)

⚠ Considere outro se precisa de:

Ambientes com temperaturas superiores a 100 °C
Aplicações que exijam movimentação superior a 3,3 m/s sem suporte
Uso em locais com exposição química não compatível com PP (Polipropileno)

APLICAÇÕES E USO

Indústria alimentícia (áreas úmidas e higiênicas)
Sistemas de visão artificial em esteiras
Conexão de dispositivos de rede Industrial Ethernet
Ambientes com lavagem industrial frequente

COMO ESCOLHER

Antes de comprar o Cabo de Ligação Ethernet IFM EVF556 - 1m, M12/RJ45 Blindado, verifique estes pontos:

Escolha o EVF556 se

Você precisa de um cabo Ethernet higiênico para ambientes de processamento de alimentos, exigindo resistência a jatos de água IP69K e conectores robustos em aço inoxidável.

Considere outra opção se

Sua aplicação for em ambiente de escritório padrão (onde a proteção IP69K é desnecessária) ou se a distância de 1 metro for insuficiente, sendo necessário consultar modelos de maior metragem.

ESPECIFICAÇÕES TÉCNICAS

Dados Mecânicos
Material da porca	1.4404 (aço inoxidável / 316L)	Resistência à corrosão em ambientes higiênicos
Grau de proteção	IP 65, IP 67, IP 68, IP 69K	Vedação contra umidade e jatos de água

Dados Elétricos
Protocolo	Industrial Ethernet (CAT5/CAT5e)	Padrão de comunicação de dados
Tensão de operação	30 AC / 60 DC V	Limite de tensão de trabalho
Corrente nominal	1,5 A	Capacidade máxima de carga

Condições Ambientais
Aplicação	Áreas úmidas e higiênicas	Ambiente de operação ideal
Temperatura ambiente	-25...100 °C	Faixa de operação térmica

COMPATIBILIDADE

Comunicação

• Industrial Ethernet

• CAT5

• CAT5e

• PROFINET

Conexões

Elétrica Cabo blindado, 4 x 0,34 mm², diâmetro 6,5 mm

Processo M12 (Codificação D) e RJ45

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Processamento de alimentos	✓	Materiais higiênicos e proteção IP69K adequados para limpeza.
Instalação externa (ao tempo)	✗	Não especificado para exposição prolongada a UV ou intempéries severas.
Esteiras de alta velocidade	✓	Suporta esforço de torção e até 3,3 m/s de velocidade.

INSTALAÇÃO

Como instalar o Cabo de Ligação Ethernet IFM EVF556 - 1m, M12/RJ45 Blindado

Limpe a área de conexão para garantir vedação.
Alinhe o conector M12 com a codificação D à porta do dispositivo.
Rosqueie o conector manualmente até sentir resistência.
Utilize chave dinamométrica para aplicar torque entre 0,6 e 1,2 Nm.
Conecte o RJ45 na porta Ethernet correspondente (Switch/CLP).
Fixe o cabo respeitando o raio de curvatura mínimo de 97,5 mm (15x diâmetro).

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Perda intermitente de sinal de rede.	Torque excessivo ou insuficiente no conector M12.	Verificar se o torque está entre 0,6 e 1,2 Nm.
Cabo rompido internamente ou falha constante.	Raio de curvatura menor que 15x o diâmetro do cabo.	Inspecionar visualmente o cabo por dobras acentuadas.
Dificuldade de link na porta Ethernet.	Contaminação ou umidade no conector RJ45.	Verificar contatos quanto a oxidação ou umidade.
Degradação do invólucro e falha de vedação.	Exposição a temperaturas fora do limite operacional.	Checar temperatura local vs. ficha técnica (-25...100 °C).

DOCUMENTAÇÃO TÉCNICA

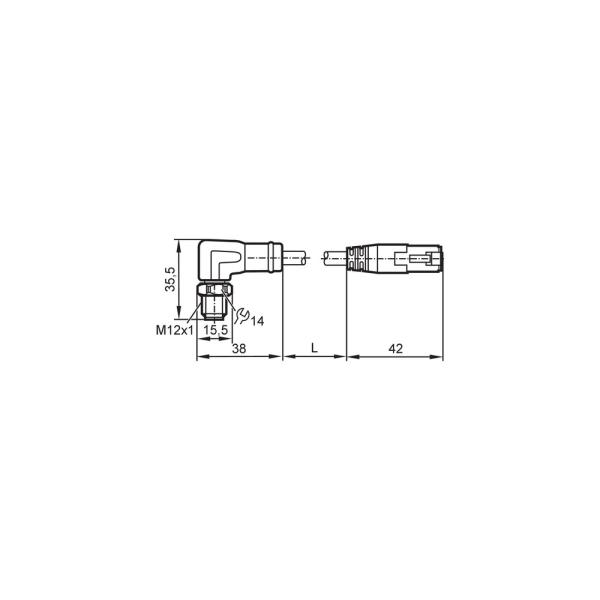

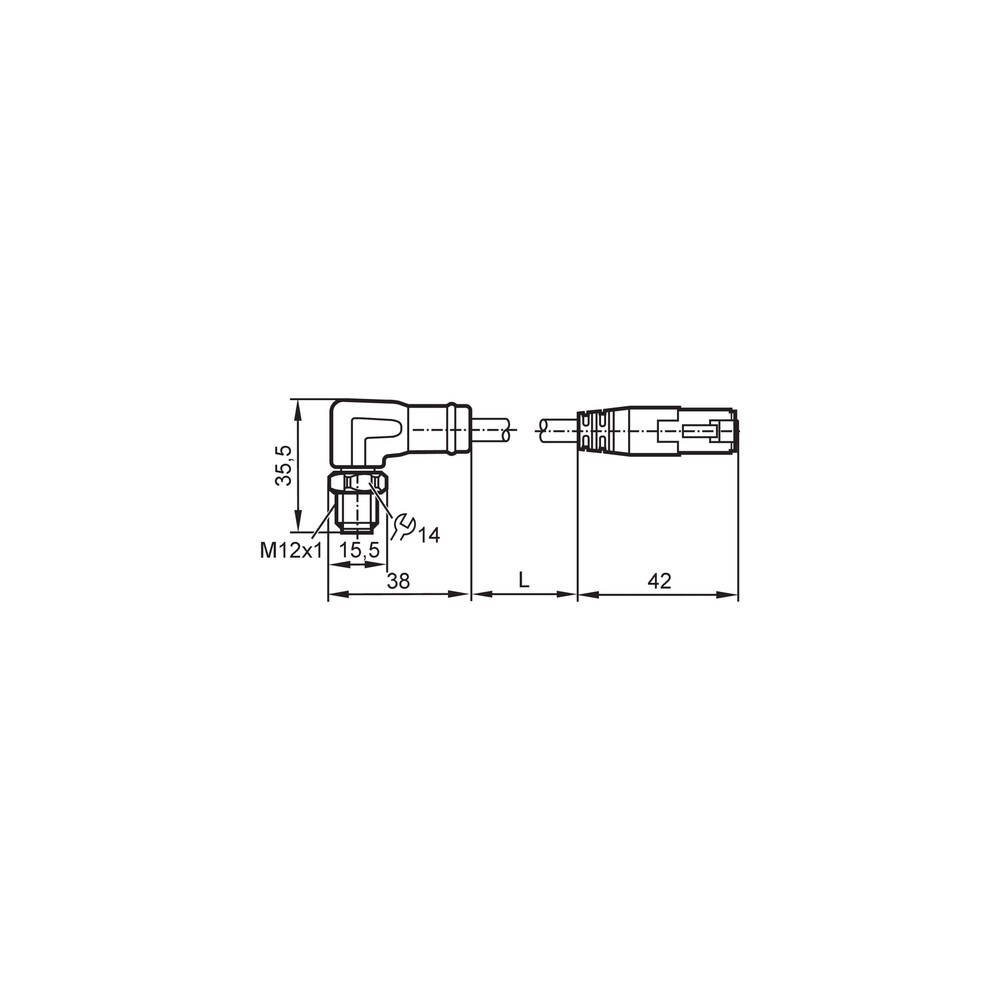

Datasheet Técnico EVF556 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é este cabo e para que ele serve?

O EVF556 é um cabo de ligação Ethernet blindado, com conectores M12 (código D) e RJ45, projetado para transmissão de dados em ambientes industriais, incluindo áreas úmidas e de processamento de alimentos.

Este cabo é adequado para ambientes de automação industrial?

Sim, o cabo possui blindagem e é composto por materiais resistentes, garantindo comunicação estável em redes Industrial Ethernet (CAT5/CAT5e) com taxa de até 100 Mbit/s.

Existe alguma restrição de uso para este cabo?

Não, este produto não é indicado para aplicações que exijam resistência a produtos químicos agressivos que não sejam compatíveis com o invólucro de PP (polipropileno) ou para conexões que não utilizem o padrão M12 ou RJ45.

Posso utilizar este cabo em imersão contínua?

Não, o cabo não foi projetado para aplicações submersas permanentes ou ambientes com temperaturas que excedam 100 °C, pois isso comprometeria a integridade do material e a vedação IP69K.

Como identificar uma falha na comunicação usando este cabo?

O sintoma mais comum é a perda intermitente de dados ou falhas de comunicação na rede Ethernet. Verifique se o cabo está corretamente inserido, se o torque de aperto no M12 está entre 0,6 e 1,2 Nm e se não há danos físicos na blindagem.

O cabo parece estar com mau contato, o que fazer?

Sintomas como perda de sinal indicam falha na continuidade. Antes da substituição, verifique com um multímetro a continuidade dos fios internos e inspecione o estado dos contatos banhados a ouro para sinais de oxidação ou dobramentos excessivos.

Este modelo é melhor que um cabo Ethernet comum?

A escolha depende da necessidade de vedação. O EVF556 é superior para ambientes higiênicos devido ao corpo em aço inoxidável e proteção IP69K; cabos padrão RJ45 comuns para escritório falharão rapidamente nestas condições.

Devo usar cabos específicos da IFM com sensores da marca?

Sim, ele faz parte da linha de tecnologia de conexão para ambientes higiênicos da IFM. Recomenda-se o uso deste cabo para garantir a classe de proteção III e a resistência a ciclos de curvatura elevados.

Quais cuidados tomar durante a instalação?

A instalação requer alinhamento preciso do conector M12 antes do rosqueamento. Certifique-se de não exceder o raio de flexão mínimo de 15 vezes o diâmetro do cabo (6,5 mm) para evitar danos internos.

Quem fornece este produto?

Este produto é fabricado pela IFM Electronic. Para suporte técnico ou dúvidas específicas de garantia, entre em contato através dos canais oficiais da IFM ELECTRONIC LTDA.

GLOSSÁRIO TÉCNICO

IP69K

Grau de proteção contra entrada de poeira e água sob alta pressão e temperatura (Ref.: DIN 40050-9).

Conector M12 Código D

Padrão de conector circular de 12mm específico para transmissão de dados Ethernet/Profinet (Ref.: IEC 61076-2-101).

Profinet Type C

Classificação para cabos flexíveis destinados a aplicações em movimento ou esteiras porta-cabos (Ref.: Catálogo técnico).

Blindagem

Camada condutora que protege os sinais internos contra interferências eletromagnéticas (EMI).

Material 1.4404

Aço inoxidável austenítico de alta resistência à corrosão, também conhecido como AISI 316L (Ref.: EN 10088-3).
