Cabo Ethernet IFM EVF554 20m - Indústria Alimentícia

Pré-visualizar: EVF554 IFM - Cabo Ethernet ifm Indústria Alimentícia 20m CAT5e M12-RJ45

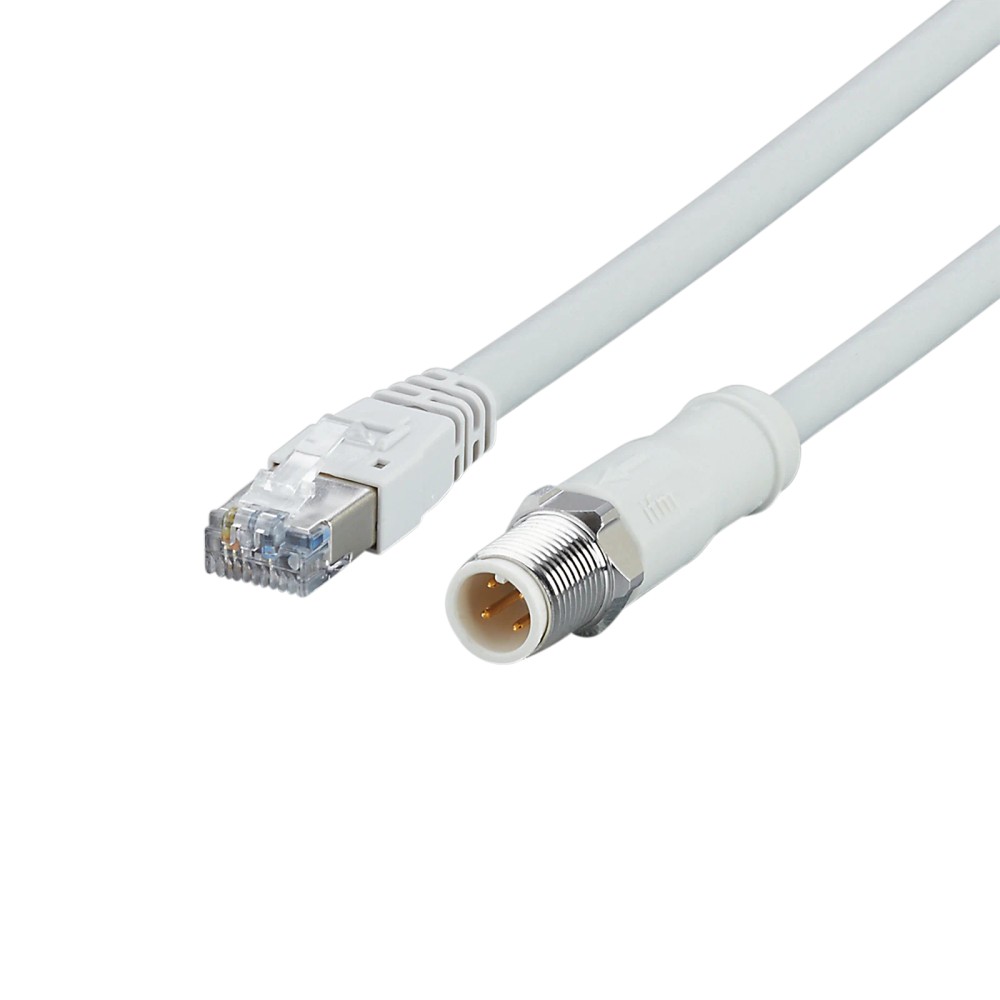

EVF554 IFM - Cabo Ethernet ifm Indústria Alimentícia 20m CAT5e M12-RJ45

Imagem meramente ilustrativa

R$ 1.457,88

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVF554
EAN: 4021179312820
NCM do produto: 85444200

Destaques do Produto Comprimento 20 m...mais

Fechar menu

Saiba mais sobre: "EVF554 IFM - Cabo Ethernet ifm Indústria Alimentícia 20m CAT5e M12-RJ45"

Destaques do Produto

Comprimento

20 m

Interface lado do equipamento

M12 reto, codificação D, 4 pinos

Interface lado de rede

RJ45 reto, 8 pinos

Categoria e taxa informadas

CAT5/CAT5e; 100 Mbit/s

Ambiente previsto

Áreas úmidas e higiênicas na indústria de alimentos

Movimentação

Aplicação móvel: 0 a 80 °C; velocidade máxima informada de 3,3 m/s nas condições especificadas pelo fabricante

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de ligação Ethernet ifm EVF554, 20 m, CAT5e, conector M12 codificação D para RJ45

O ifm EVF554 é um cabo de ligação Ethernet de 20 m para conectar equipamentos com interface M12 codificação D a uma conexão RJ45. É indicado para Industrial Ethernet CAT5/CAT5e, com transmissão de até 100 Mbit/s, e foi especificado para áreas úmidas e higiênicas da indústria de alimentos. Possui cabo blindado PROFINET Type C e proteção IP 65, IP 67, IP 68 e IP 69K no conjunto, observadas as limitações dos conectores.

PRINCIPAIS ESPECIFICAÇÕES

Código do produto	EVF554
Comprimento	20 m
Aplicação de rede	Industrial Ethernet CAT5/CAT5e; até 100 Mbit/s
Tipo de cabo	PROFINET Type C, blindado
Conexões	M12 reto, codificação D, 4 pinos; RJ45 reto, 8 pinos
Diâmetro externo do cabo	6,5 mm
Grau de proteção	IP 65, IP 67, IP 68 e IP 69K; conectores M12 e RJ45: IP 20
Temperatura ambiente	-25 a 100 °C; em aplicação móvel: 0 a 80 °C
Raio mínimo de curvatura	15 × diâmetro do cabo
Ciclos de curvatura	> 1 milhão

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Interligação Industrial Ethernet entre uma conexão M12 codificação D de 4 pinos e uma conexão RJ45 de 8 pinos, respeitando as interfaces dos equipamentos.
Instalações em áreas úmidas e higiênicas da indústria de alimentos, conforme aplicação informada para o produto e limites de proteção dos conectores.
Rotas de 20 m que utilizem CAT5/CAT5e e taxa de transmissão de até 100 Mbit/s.
Aplicações com flexão ou deslocamento dentro dos limites ambientais e mecânicos especificados pelo fabricante.

⚠ Considere outro se precisa de:

Não selecionar quando a instalação exigir conectores com formato, codificação, número de pinos ou terminação diferentes de M12 reto codificação D, 4 pinos, e RJ45 reto, 8 pinos.
Não considerar os conectores M12 e RJ45 como protegidos por IP 65, IP 67, IP 68 ou IP 69K: a ficha especifica IP 20 para os conectores.
Não usar fora das condições de temperatura, curvatura, velocidade de movimento e demais limites declarados pelo fabricante.

APLICAÇÕES E USO

Aplicação declarada: conexão Industrial Ethernet em áreas úmidas e higiênicas da indústria de alimentos, com cabo de 20 m CAT5/CAT5e e taxa informada de 100 Mbit/s.
Aplicação declarada: instalações com cabo blindado PROFINET Type C e terminações M12 codificação D de 4 pinos e RJ45 de 8 pinos.
Possibilidade condicionada: uso em percurso móvel, desde que respeitados os limites informados de temperatura móvel, raio de curvatura, velocidade e aceleração. A ficha não identifica um equipamento ou sistema específico compatível.
Limitação importante: os conectores M12 e RJ45 são especificados como IP 20. Não presumir que esses conectores mantenham os graus de proteção IP informados para o conjunto em qualquer condição de montagem.

COMO ESCOLHER

Antes de comprar o Cabo de ligação Ethernet ifm EVF554, 20 m, CAT5e, conector M12 codificação D para RJ45, verifique estes pontos:

Escolha o EVF554 quando

A instalação exigir 20 m de cabo Ethernet CAT5/CAT5e, com conexão M12 codificação D de 4 pinos em uma extremidade e RJ45 de 8 pinos na outra, para Industrial Ethernet de até 100 Mbit/s.

Verifique as terminações antes da compra

Confirme nos equipamentos a codificação, quantidade de pinos e formato das duas interfaces. O cabo não substitui uma conexão com pinagem ou conector diferente.

Considere o ambiente de instalação

A ficha informa aplicação em áreas úmidas e higiênicas da indústria de alimentos e grau IP 20 nos conectores. Confira no datasheet as condições de montagem e exposição requeridas para a instalação.

Confira as condições de movimento

Para uso móvel, compare a temperatura, velocidade e curvatura da instalação com os limites da ficha. A velocidade máxima de 3,3 m/s é informada para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s².

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante	ifm	Marca informada no anúncio.
Modelo	EVF554	Código do produto.
Tipo de produto	Cabo de ligação Ethernet com conectores	Descrição do produto.
Aplicação	Áreas úmidas e higiênicas na indústria de alimentos; Industrial Ethernet	Aplicações declaradas na ficha.
Categoria de rede	CAT5/CAT5e	Categoria informada para o cabo.
Taxa de transmissão	100 Mbit/s	Valor informado na descrição do produto.
Tipo de cabo	PROFINET Type C, blindado	Construção e designação declaradas.
Construção dos condutores	4 × 0,34 mm² (7 × Ø 0,25 mm)	Especificação do cabo informada na ficha.

Conexões e dados elétricos
Conector M12	1 × M12, reto, codificação D, 4 contatos dourados; corpo em PP; bloqueio em aço inoxidável 1.4404 / 316L	Características da conexão M12.
Torque máximo de aperto M12	0,6 a 1,2 Nm	Faixa de torque especificada para o bloqueio da conexão M12.
Conector RJ45	1 × RJ45, reto, 8 contatos dourados; corpo em PC	Características da conexão RJ45.
Tensão de operação	30 V AC / 60 V DC	Limites de tensão informados na ficha.
Corrente máxima	1,5 A	Capacidade de carga total declarada; não exceder o valor informado.
Classe de proteção elétrica	III	Classe declarada pelo fabricante.

Dados mecânicos e materiais
Comprimento do cabo	20 m	Comprimento nominal do produto.
Diâmetro do cabo	6,5 mm	Diâmetro externo informado.
Material do cabo	MPPE, sem halogênio, cinza	Especificação da construção do cabo.
Materiais do conjunto	Latão niquelado; invólucro PP/PC; corpo do M12 em PP; corpo do RJ45 em PC; porca/bloqueio M12 em aço inoxidável 1.4404 / 316L	Materiais listados na ficha para os componentes do conjunto.
Sem silicone	Sim	Característica especial declarada.
Blindagem	Cabo blindado	Característica declarada para o cabo.
Contatos	Banhados a ouro	Característica declarada dos contatos.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.

Proteção e condições ambientais
Grau de proteção do conjunto	IP 65; IP 67; IP 68; IP 69K	Graus declarados na ficha; os conectores M12 e RJ45 são especificados separadamente como IP 20.
Grau de proteção dos conectores	IP 20 para M12 e RJ45	Limitação explicitamente indicada para os conectores.
Temperatura ambiente	-25 a 100 °C	Faixa de temperatura ambiente informada.
Temperatura ambiente em aplicação móvel	0 a 80 °C	Faixa específica informada para aplicação móvel.

Movimento e instalação mecânica
Ciclos de curvatura	> 1 milhão	Quantidade declarada para tolerâncias de dobras e deslocamentos.
Raio mínimo de curvatura	15 × diâmetro do cabo	Aplicável em uso flexível; considerar o diâmetro de 6,5 mm e as instruções do fabricante.
Esforço de torção	± 180 °/m	Valor declarado para a tolerância à torção.
Velocidade máxima de movimento	3,3 m/s	Condição informada: deslocamento horizontal de 5 m e aceleração máxima de 5 m/s².
Tolerâncias para dobras e deslocamentos	Sim	Característica declarada; observar as condições de movimento especificadas.

Identificação comercial e documental
SKU / Part number do anúncio	EVF554	Código de identificação indicado nos dados primários do anúncio.
GTIN	4021179312820	Código global de identificação informado.
Part number de catálogo	VSTGN040VAS0020R04STGP040--S	Identificação adicional presente nos dados do catálogo.
NCM	8544.42.00	Classificação fiscal informada nos dados do produto.

COMPATIBILIDADE

Comunicação

• Industrial Ethernet, CAT5/CAT5e, até 100 Mbit/s.

• Tipo de cabo PROFINET Type C, blindado. A ficha não identifica uma versão específica de protocolo ou equipamento além dessas características.

Conexões

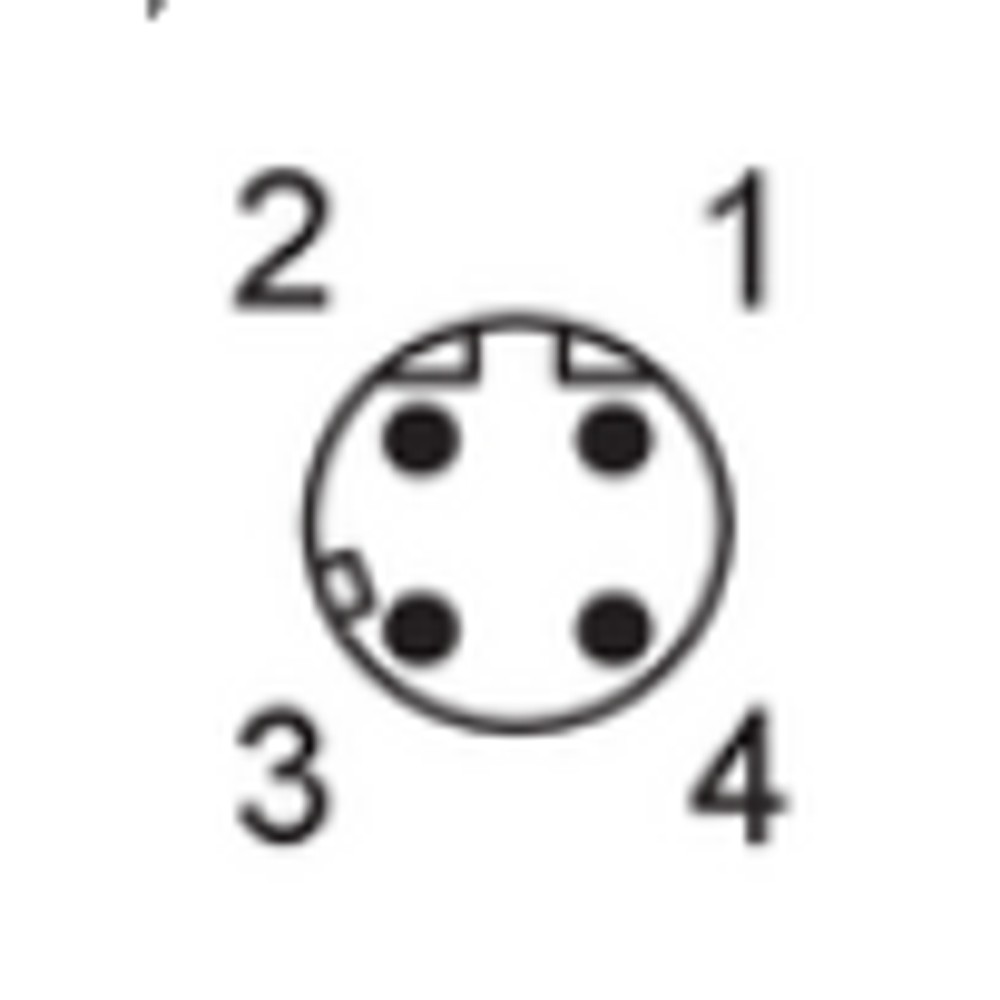

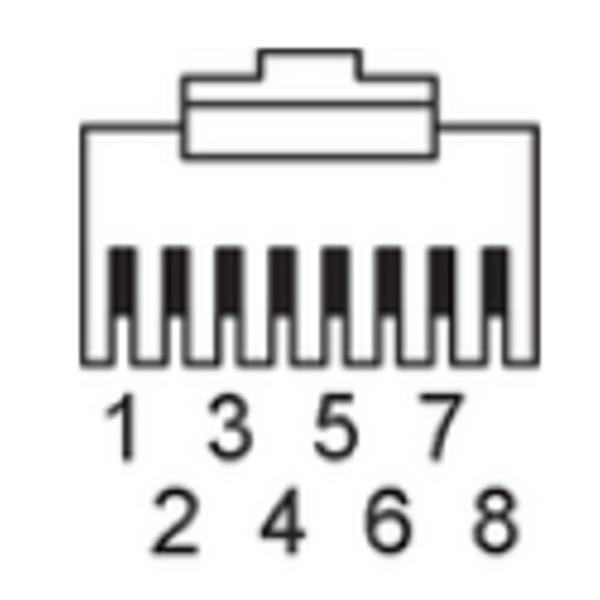

Elétrica Uma extremidade: conector M12 reto, codificação D, 4 contatos dourados. Outra extremidade: conector RJ45 reto, 8 contatos dourados. Verifique a compatibilidade elétrica e a pinagem exigida nos manuais dos equipamentos; a ficha do cabo não detalha a atribuição pino a pino.

Processo Não aplicável: trata-se de um cabo de comunicação com conectores elétricos, sem conexão de processo.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamentos com interface Industrial Ethernet M12 codificação D de 4 pinos e RJ45 de 8 pinos, em uma rota de 20 m	✓	Corresponde às terminações, ao comprimento e à aplicação CAT5/CAT5e informados para o EVF554; confirme a pinagem requerida pelos equipamentos.
Rede que requer CAT5/CAT5e e transmissão de até 100 Mbit/s	✓	A ficha identifica CAT5/CAT5e e 100 Mbit/s.
Equipamento que requer M12 com outra codificação, outro número de pinos ou conector RJ45 em outra configuração	✗	As terminações descritas para este cabo são M12 reto codificação D de 4 pinos e RJ45 reto de 8 pinos.
Instalação que exige grau IP 65, IP 67, IP 68 ou IP 69K diretamente nos conectores	✗	A ficha especifica IP 20 para os conectores M12 e RJ45; os graus IP 65, IP 67, IP 68 e IP 69K não se aplicam aos conectores.
Aplicação móvel fora da faixa de temperatura móvel informada ou acima dos limites de movimento especificados	✗	A ficha informa 0 a 80 °C para temperatura ambiente móvel e condições específicas para velocidade máxima; é necessário respeitar esses limites.

INSTALAÇÃO

Como instalar o Cabo de ligação Ethernet ifm EVF554, 20 m, CAT5e, conector M12 codificação D para RJ45

Confirme nos manuais dos equipamentos que as interfaces são M12 reto codificação D de 4 pinos e RJ45 de 8 pinos e que a pinagem requerida é compatível.
Verifique se o comprimento de 20 m, a categoria CAT5/CAT5e e a taxa de transmissão informada atendem à instalação.
Inspecione o cabo e os conectores antes da montagem; não utilize o produto se houver danos visíveis.
Roteie o cabo sem exceder o raio mínimo de curvatura indicado pelo fabricante e sem torções além do limite especificado.
Acople os conectores corretamente; para o bloqueio M12, respeite o torque máximo especificado de 0,6 a 1,2 Nm.
Após a conexão, confira o encaixe, a continuidade da comunicação e se a montagem respeita as condições ambientais e de movimento da ficha.

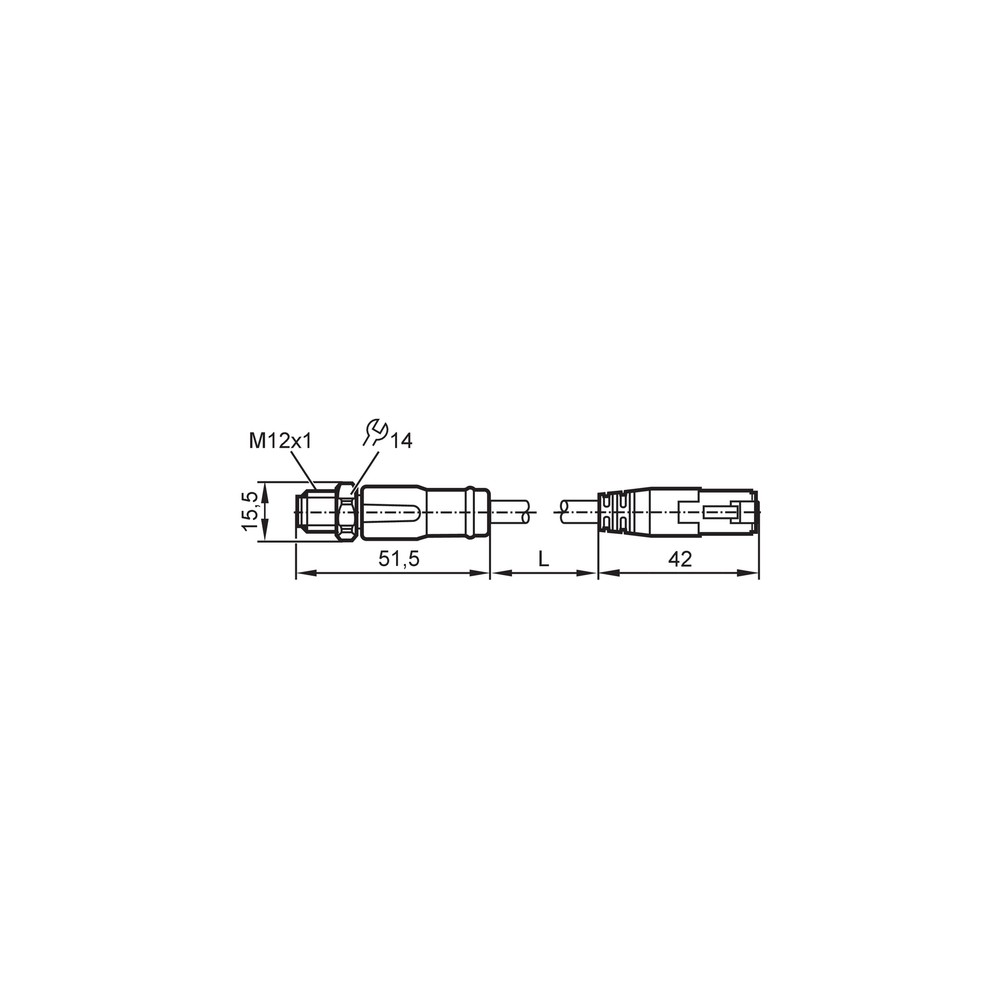

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A comunicação Ethernet não é estabelecida.	Conector incompatível com a interface do equipamento, conexão incompleta ou pinagem requerida incompatível.	Confirme codificação e número de pinos nos dois equipamentos, verifique o acoplamento dos conectores e consulte a documentação para validar a pinagem.
A conexão apresenta interrupções durante a movimentação do cabo.	Roteamento com curvatura ou movimento fora dos limites especificados, ou dano mecânico no cabo/conector.	Inspecione o percurso e compare raio, temperatura, velocidade e aceleração com os limites da ficha; examine o cabo e os conectores.
Há entrada de umidade ou perda de proteção na conexão.	Expectativa de grau IP superior à especificação dos conectores, montagem inadequada ou exposição incompatível com a condição de instalação.	Verifique a especificação IP 20 dos conectores M12 e RJ45, confira a montagem e consulte o datasheet para as condições de proteção aplicáveis ao conjunto.
O cabo não opera como esperado na rede instalada.	Parâmetros da rede ou requisitos do equipamento não correspondem à aplicação CAT5/CAT5e e 100 Mbit/s indicada para o cabo.	Confira a velocidade e os requisitos de cabeamento configurados nos equipamentos, além da integridade das conexões e do trajeto.

DOCUMENTAÇÃO TÉCNICA

Folha de dados do EVF554 em português (Datasheet) Desenho em escala do produto (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o EVF554 e para quem ele serve?

É um cabo de ligação Industrial Ethernet da ifm com 20 m, destinado a aplicações em áreas úmidas e higiênicas da indústria de alimentos. A ficha informa CAT5/CAT5e e transmissão de 100 Mbit/s.

Quais conexões vêm nas extremidades do cabo?

O cabo tem um conector M12 reto codificação D de 4 pinos e um conector RJ45 reto de 8 pinos. Confirme a compatibilidade da pinagem com os manuais dos equipamentos.

O EVF554 serve para uma instalação que exige conectores com outra codificação M12?

Não, se a interface exigir uma codificação diferente da codificação D especificada para este produto. Verifique também o número de pinos e o formato exigido antes da compra.

Posso usar este cabo se preciso de proteção IP 67 diretamente nos conectores?

A ficha especifica IP 20 para os conectores M12 e RJ45. Portanto, não selecione o cabo presumindo que os conectores tenham IP 67.

A comunicação cai quando o cabo se movimenta; o que devo verificar antes de trocar?

Verifique se o cabo foi instalado dentro dos limites de curvatura, temperatura e movimento informados pelo fabricante. Inspecione também o percurso, o cabo e o encaixe dos conectores.

A conexão não funciona; como diferencio falha do cabo de incompatibilidade?

Confira primeiro se as interfaces são M12 codificação D de 4 pinos e RJ45 de 8 pinos e se a pinagem requerida pelos equipamentos corresponde à instalação. Depois, verifique o acoplamento e consulte a documentação dos dispositivos.

É melhor comprar este cabo ou montar a conexão com peças avulsas?

O EVF554 é fornecido como um cabo de ligação de 20 m com conectores M12 e RJ45 instalados. Se a instalação exigir outro comprimento ou outras terminações, compare os requisitos com a ficha antes de escolher uma solução diferente.

Este cabo atende a redes que exigem mais de 100 Mbit/s?

A ficha informa CAT5/CAT5e e 100 Mbit/s para o produto. Ela não declara suporte a uma taxa superior, então confirme o requisito da rede com o fabricante antes de selecionar.

Como instalar o conector M12 sem exceder o aperto indicado?

Faça o bloqueio respeitando o torque especificado de 0,6 a 1,2 Nm. Mantenha o cabo roteado conforme o raio mínimo de curvatura indicado pelo fabricante.

O produto acompanha acessórios ou documentação de instalação?

A ficha informa uma peça por embalagem e não lista acessórios incluídos. O datasheet e o desenho em escala estão disponíveis nos documentos técnicos relacionados ao produto.

GLOSSÁRIO TÉCNICO

Codificação D

Configuração de chaveamento do conector M12 indicada para a conexão Ethernet descrita na ficha. (Ref.: conector M12 reto, codificação D, 4 pinos)

PROFINET Type C

Designação do tipo de cabo informada para o EVF554. (Ref.: tipo de cabo PROFINET Type C, blindado)

CAT5/CAT5e

Categorias de cabeamento Ethernet declaradas para o produto. (Ref.: aplicação CAT5/CAT5e; 100 Mbit/s)

Raio mínimo de curvatura

Limite de curvatura indicado para aplicação flexível; deve ser considerado no roteamento do cabo. (Ref.: mínimo de 15 × diâmetro do cabo)

Grau de proteção IP

Classificação de proteção declarada para o conjunto e, separadamente, para os conectores. (Ref.: IP 65, IP 67, IP 68 e IP 69K; conectores M12/RJ45 IP 20)
