Cabo Ethernet ifm EVF552 5m - Proteção IP69K

Pré-visualizar: EVF552 IFM - Cabo Ethernet ifm Indústria Alimentícia 5m M12/RJ45 IP69K

EVF552 IFM - Cabo Ethernet ifm Indústria Alimentícia 5m M12/RJ45 IP69K

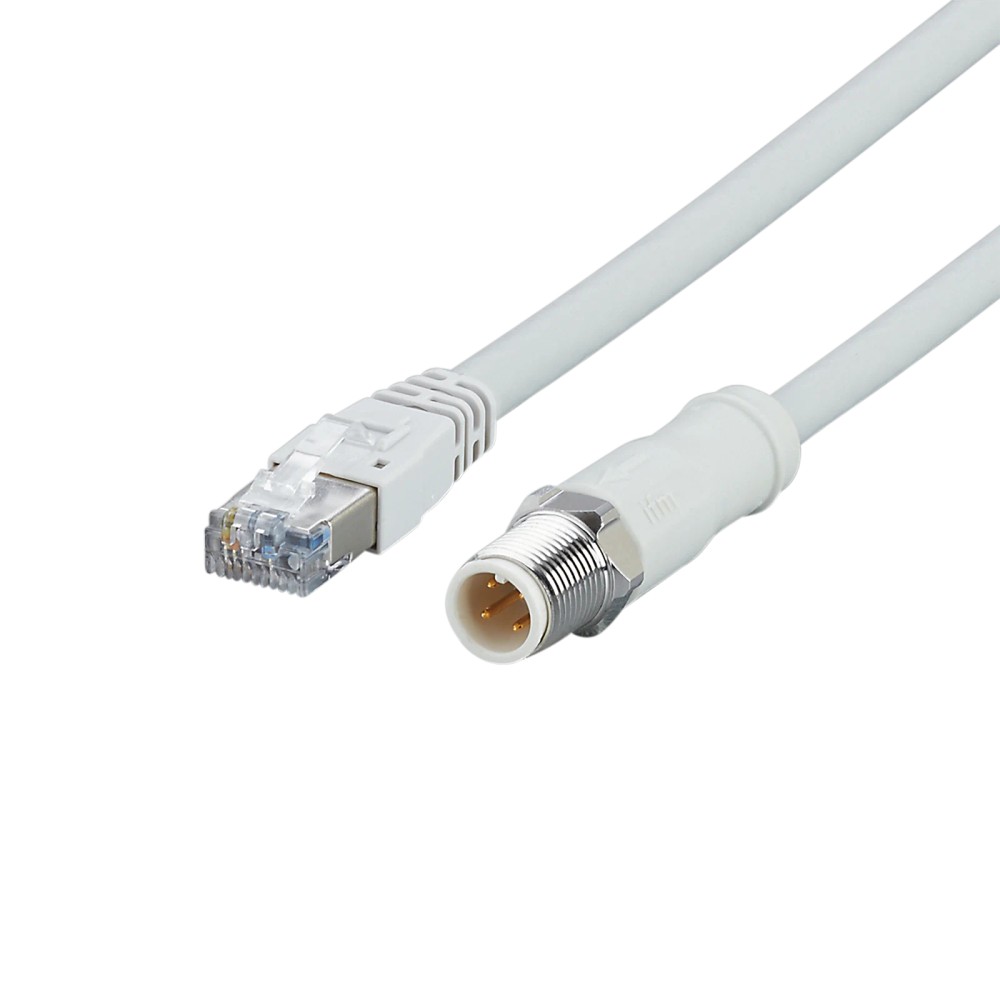

Imagem meramente ilustrativa

R$ 559,44

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVF552
EAN: 4021179312806
NCM do produto: 85444200

Destaques do Produto Tipo de Conexão M12 /...mais

Fechar menu

Saiba mais sobre: "EVF552 IFM - Cabo Ethernet ifm Indústria Alimentícia 5m M12/RJ45 IP69K"

Destaques do Produto

Tipo de Conexão

M12 / RJ45

Comprimento

5 Metros

Protocolo

Ethernet (Profinet)

Grau de Proteção

IP69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de Ligação Ethernet ifm EVF552 5m M12/RJ45

O EVF552 é um cabo de ligação Ethernet industrial de 5 metros, projetado para ambientes de alta higiene, como a indústria alimentícia. Com conectores M12 (codificação D) e RJ45, suporta comunicação de 100 Mbit/s. Possui classificação IP69K e corpo resistente, ideal para resistir a processos de lavagem severos.

PRINCIPAIS ESPECIFICAÇÕES

Marca	IFM
SKU	EVF552
Comprimento	5 m
Tipo de Cabo	Profinet Type C
Conectores	M12 D-coded / RJ45
Proteção	IP69K
Material da Porca	Aço Inoxidável 316L
Temperatura	-25 a 100 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Áreas úmidas e processos de higienização na indústria de alimentos
Redes industriais baseadas em Profinet ou Ethernet/IP
Aplicações móveis com esforço de torção de até ± 180 °/m

⚠ Considere outro se precisa de:

Instalação próxima a fontes de interferência eletromagnética intensa (cabos de potência)
Aplicações que exigem velocidade de rede superior a 100 Mbit/s
Instalações onde o raio de curvatura seja menor que 97,5 mm (15x diâmetro)

APLICAÇÕES E USO

Indústria de alimentos e bebidas em áreas de processamento e empacotamento.
Redes industriais Ethernet onde é necessário proteção contra umidade e agentes químicos de limpeza.
Sistemas de automação utilizando protocolos como Profinet.

COMO ESCOLHER

Antes de comprar o Cabo de Ligação Ethernet ifm EVF552 5m M12/RJ45, verifique estes pontos:

Ambiente Sanitário

Escolha este modelo se o ambiente for de lavagem frequente ou manipulação de alimentos. Caso o ambiente seja seco e de escritório, considere cabos RJ45 padrão.

Velocidade de Rede

Este cabo atende até 100 Mbit/s. Se sua aplicação exige 1 Gbit/s ou superior, este modelo não é adequado.

ESPECIFICAÇÕES TÉCNICAS

Dados Mecânicos
Comprimento do cabo	5 m	Comprimento físico do produto
Diâmetro do cabo	6.5 mm	Dimensão externa para passagem em eletrodutos
Material da porca	1.4404 (aço inoxidável / 316L)	Resistência química para higienização

Dados Elétricos
Tensão de operação	30 AC / 60 DC V	Limite de tensão elétrica para operação
Corrente máxima	1.5 A	Capacidade de carga total
Classe de proteção	III	Isolamento elétrico

Condições Ambientais
Grau de proteção	IP 65, IP 67, IP 68, IP 69K	Proteção contra entrada de partículas e líquidos
Temperatura ambiente	-25...100 °C	Faixa de operação instalada

Características do Cabo
Tipo de cabo	PROFINET Type C	Norma de performance de transmissão
Ciclos de curvatura	> 1 Mio.	Durabilidade em aplicações móveis

COMPATIBILIDADE

Comunicação

• Ethernet

• Profinet

• Industrial Ethernet

Conexões

Elétrica M12 (Codificação D) / RJ45

Processo M12 / RJ45

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Processamento de Alimentos (Washdown)	✓	Classificação IP69K e material resistente à corrosão.
Rede Gigabit Ethernet (1 Gbit/s)	✗	O cabo é certificado para padrão 100 Mbit/s (CAT5).
Ambiente Externo (Exposto ao sol)	✗	O material do invólucro (PP) não é especificado para exposição UV prolongada.

INSTALAÇÃO

Como instalar o Cabo de Ligação Ethernet ifm EVF552 5m M12/RJ45

Verifique se o dispositivo está desligado antes da conexão.
Alinhe o conector M12 com o receptáculo do dispositivo (codificação D).
Rosqueie o conector M12 manualmente até sentir resistência.
Utilize chave dinamométrica para aplicar torque entre 0,6 e 1,2 Nm.
Conecte a extremidade RJ45 ao switch ou dispositivo de rede compatível.
Certifique-se de que o cabo esteja fixado para evitar tração excessiva nos conectores.

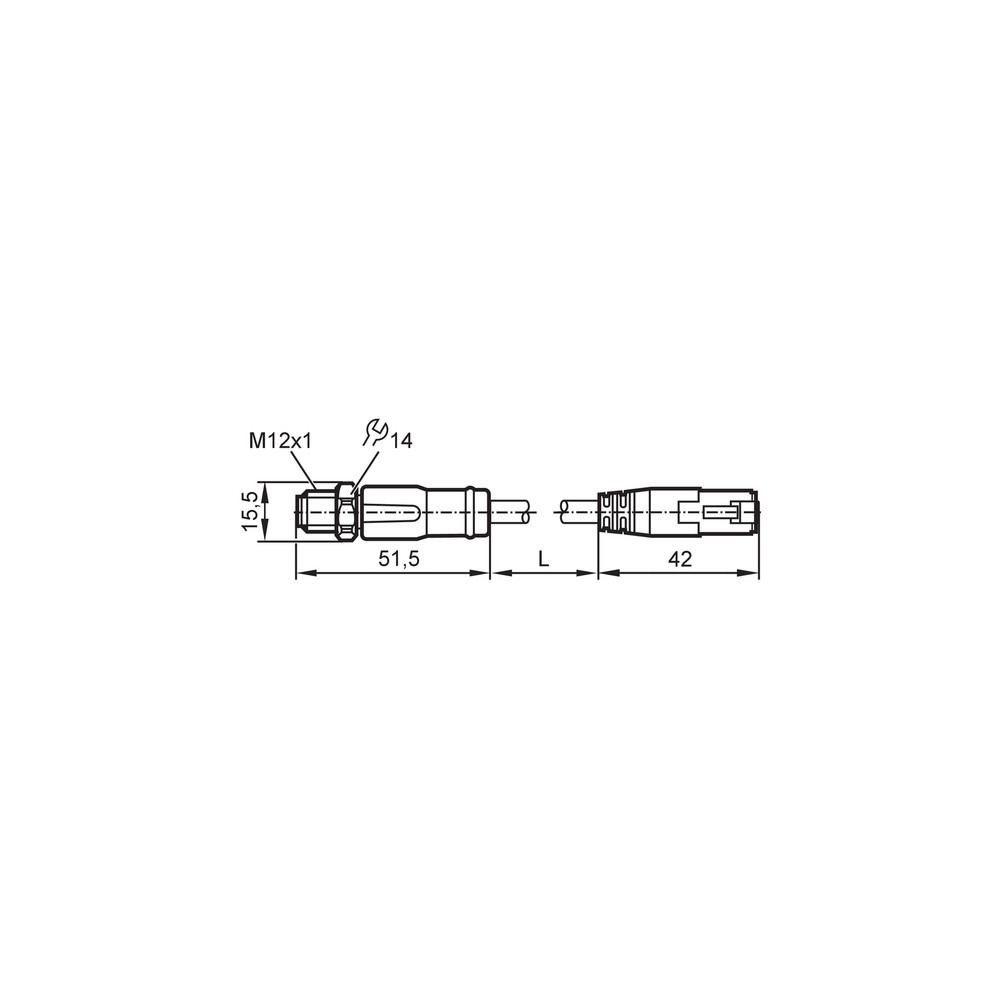

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Falha intermitente na comunicação de dados.	Aperto excessivo ou insuficiente do conector M12.	Verifique o torque de aperto (0,6-1,2 Nm) e a integridade da vedação.
Perda de pacotes e erros de checksum na rede.	Dobramento excessivo abaixo do raio de flexão mínimo.	Inspecione o cabo em busca de dobras ou amassados.
Corrosão visível ou curto-circuito.	Entrada de umidade por falha no conector RJ45 (IP20).	Verifique se o conector RJ45 está em um gabinete ou ambiente protegido.
Dados corrompidos em alta carga de trabalho.	Interferência de ruído elétrico.	Verifique se o cabo está blindado corretamente e longe de fontes de alta tensão.

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico EVF552 (Datasheet) Desenho Escala EVF552 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o cabo EVF552 e para que serve?

Este cabo é um componente de conexão industrial, tipo Ethernet, utilizado para transmitir dados em redes industriais, como o padrão Profinet, com taxa de 100 Mbit/s.

Este cabo é compatível com portas RJ45 padrão de switches industriais?

Sim, ele possui conectividade M12 com codificação D em uma ponta e RJ45 na outra, sendo compatível com a maioria dos dispositivos de automação industrial que utilizam Ethernet padrão.

Posso utilizar este cabo para redes que exigem velocidade Gigabit?

O EVF552 não é indicado para aplicações que exijam velocidades Gigabit Ethernet (1000 Mbit/s), pois este modelo é certificado para 100 Mbit/s (CAT5/CAT5e).

Existem limitações de tensão para o uso deste cabo?

Este cabo não deve ser utilizado em aplicações que operam com tensões superiores a 30V AC / 60V DC, conforme especificação técnica.

O que verificar se o dispositivo parar de se comunicar?

Se houver falha de comunicação, verifique primeiro o aperto do conector M12 (torque recomendado entre 0,6 e 1,2 Nm) e se há sinais físicos de oxidação nos pinos.

O que causa perda de pacotes ou lentidão na rede?

Uma queda súbita na taxa de transmissão de dados pode indicar um raio de curvatura violado. Verifique se o cabo está dobrado abaixo do limite de 15x o seu diâmetro.

Este cabo vem com conectores separados para montagem em campo?

O modelo EVF552 é uma solução única com conector M12 para RJ45. Não existem kits de montagem avulsos, pois o cabo é entregue selado de fábrica.

Por que usar este cabo em vez de um cabo Ethernet comum?

Este cabo é superior para áreas de lavagem (washdown) devido à sua classificação IP69K e material da porca em aço inoxidável 1.4404, superando cabos Ethernet padrão de escritório.

Quais cuidados devo ter na instalação em ambiente úmido?

Ao instalar, certifique-se de que o conector M12 esteja limpo e seco antes da conexão para garantir o grau de proteção IP69K.

Posso emendar este cabo para aumentar seu comprimento?

O cabo possui um comprimento fixo de 5 metros, não sendo possível estendê-lo sem perder as propriedades de blindagem e a certificação de proteção contra umidade.

GLOSSÁRIO TÉCNICO

IP69K

Grau de proteção que garante resistência a jatos de água de alta pressão e alta temperatura (Ref.: DIN 40050-9).

Codificação D

Padrão de conexão M12 para redes Ethernet, garantindo o alinhamento correto dos pinos de comunicação (Ref.: IEC 61076-2-101).

Profinet Type C

Especificação de cabo para Ethernet industrial que suporta movimento e vibração constante (Ref.: Catálogo IFM).

Aço Inoxidável 1.4404

Aço de alta resistência à corrosão (316L), ideal para ambientes sanitários (Ref.: AISI 316L).

Blindagem (Shielded)

Proteção eletromagnética do cabo que evita interferências externas no sinal de dados (Ref.: Especificações técnicas do fabricante).
