Cabo Ethernet IFM EVF551 M12/RJ45

Pré-visualizar: EVF551 IFM - Cabo de Ligação Ethernet IFM Áreas Higiênicas e Alimentícias M12 D-Cod/RJ45 2m IP69K

EVF551 IFM - Cabo de Ligação Ethernet IFM Áreas Higiênicas e Alimentícias M12 D-Cod/RJ45 2m IP69K

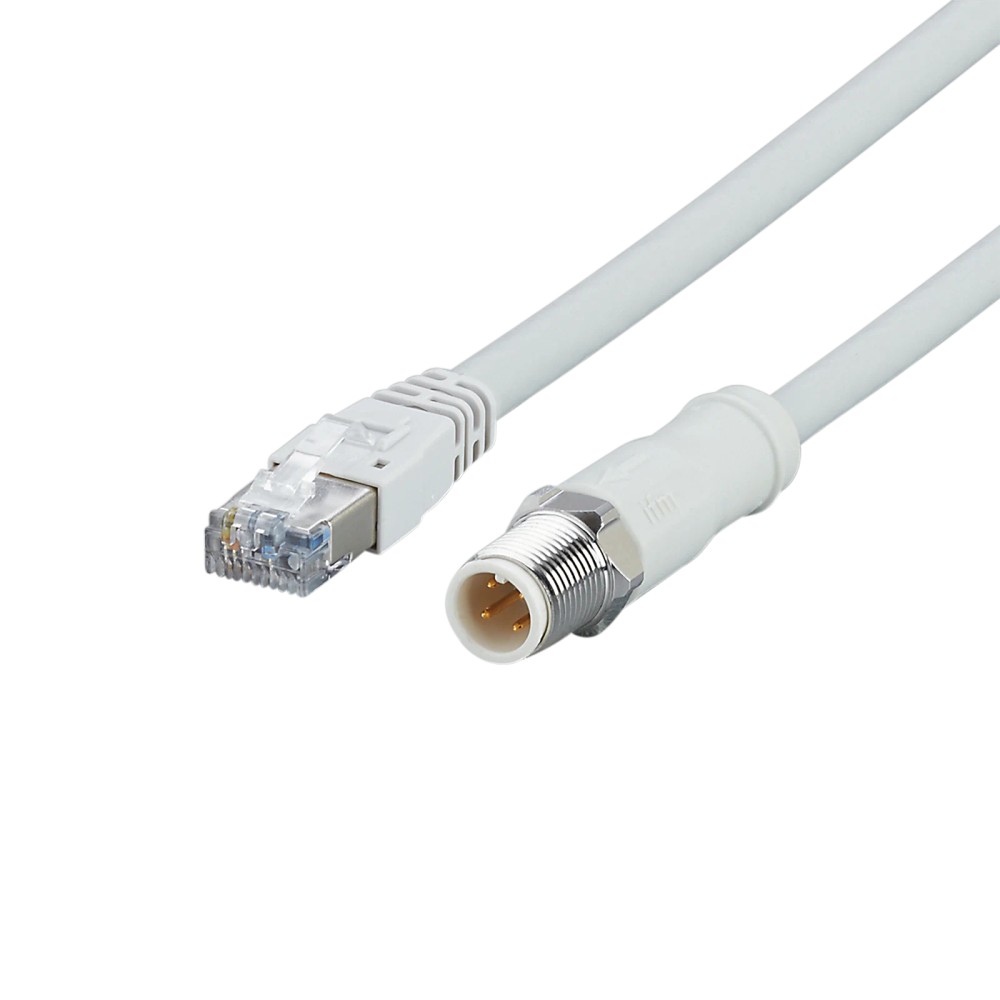

Imagem meramente ilustrativa

R$ 383,40

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVF551
EAN: 4021179312790
NCM do produto: 85444200

Destaques do Produto Comprimento 2 m...mais

Fechar menu

Saiba mais sobre: "EVF551 IFM - Cabo de Ligação Ethernet IFM Áreas Higiênicas e Alimentícias M12 D-Cod/RJ45 2m IP69K"

Destaques do Produto

Comprimento

2 m

Conexão no lado M12

M12 reto, codificação D, 4 contatos

Conexão no lado RJ45

RJ45 reto, 8 contatos

Rede

Industrial Ethernet CAT5/CAT5e, 100 Mbit/s

Proteção do conjunto

IP65, IP67, IP68 e IP69K no cabo; conectores IP20

Ambiente móvel

Temperatura de 0 a 80 °C; raio mínimo de curvatura de 15 x o diâmetro do cabo

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de Ligação Ethernet IFM EVF551, M12 D-codificado para RJ45, reto, 2 m, IP69K

O IFM EVF551 é um cabo de ligação para Industrial Ethernet, com conector M12 reto e D-codificado em uma extremidade e RJ45 reto na outra. Destina-se a conexões Ethernet em áreas úmidas e higiênicas da indústria de alimentos. Tem comprimento de 2 m, especificação CAT5/CAT5e e taxa de transferência de 100 Mbit/s. A ficha informa proteção IP65, IP67, IP68 e IP69K para o cabo; os conectores têm grau de proteção IP20.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	EVF551
Aplicação e padrão	Industrial Ethernet; CAT5/CAT5e; PROFINET Type C
Taxa de transferência	100 Mbit/s
Comprimento	2 m
Conexões	1 x M12 reto, codificação D; 1 x RJ45 reto
Grau de proteção	IP65, IP67, IP68 e IP69K; conectores M12 e RJ45: IP20
Cabo	Blindado, sem halogênio, sem silicone, MPPE, cinza, Ø 6,5 mm; 4 x 0,34 mm² (7 x Ø 0,25 mm)
Temperatura ambiente	-25 a 100 °C; em aplicação móvel: 0 a 80 °C
Flexibilidade	Mais de 1.000.000 ciclos de curvatura; torção de ±180°/m
Identificação	SKU/part number: EVF551; GTIN: 4021179312790

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões de Industrial Ethernet entre uma interface M12 D-codificada e uma interface RJ45, quando os conectores e a aplicação forem compatíveis.
Instalações em áreas úmidas e higiênicas da indústria de alimentos, observando que os conectores M12 e RJ45 têm proteção IP20.
Aplicações que atendam ao comprimento de 2 m, à taxa informada de 100 Mbit/s e às condições ambientais especificadas.

⚠ Considere outro se precisa de:

Não especificado para conexões que exijam outro comprimento ou terminações diferentes de M12 D-codificado e RJ45; a ficha não confirma compatibilidade com essas configurações.
Não usar a classificação IP65/IP67/IP68/IP69K do cabo como proteção dos conectores: a ficha atribui IP20 aos conectores M12 e RJ45.
Não exceder as condições de temperatura informadas: -25 a 100 °C em aplicação fixa e 0 a 80 °C em aplicação móvel.

APLICAÇÕES E USO

Uso indicado: conexão Industrial Ethernet em áreas úmidas e higiênicas da indústria de alimentos; a ficha identifica essa aplicação, mas não detalha ciclos específicos de limpeza ou agentes químicos.
Uso indicado: interligação de uma interface M12 D-codificada a uma interface RJ45 em rede CAT5/CAT5e, para percurso de 2 m e taxa informada de 100 Mbit/s.
Possibilidade condicionada: aplicação com movimento, desde que sejam respeitados a faixa móvel de 0 a 80 °C, o raio mínimo de curvatura de 15 vezes o diâmetro e as condições de velocidade e aceleração especificadas.
Limitação de instalação: os conectores têm grau de proteção IP20; avalie a exposição dos conectores separadamente da proteção informada para o cabo.

COMO ESCOLHER

Antes de comprar o Cabo de Ligação Ethernet IFM EVF551, M12 D-codificado para RJ45, reto, 2 m, IP69K, verifique estes pontos:

Escolha o EVF551 quando

A instalação exigir cabo de 2 m com M12 reto D-codificado para RJ45 reto, rede Industrial Ethernet CAT5/CAT5e e taxa de transferência indicada de 100 Mbit/s.

Verifique antes de selecionar

Confirme que as interfaces do equipamento correspondem mecanicamente às terminações M12 D-codificada e RJ45 e que a proteção IP20 dos conectores atende à instalação. Para uso móvel, considere a faixa de 0 a 80 °C e o raio mínimo de curvatura especificado.

Busque outra configuração quando

O projeto exigir comprimento, tipo de conector ou codificação diferentes dos informados para o EVF551. A ficha não identifica modelos alternativos; consulte o catálogo IFM para localizar uma configuração compatível.

ESPECIFICAÇÕES TÉCNICAS

Identificação e classificação
Fabricante	IFM	Marca indicada na ficha do produto.
Nome	Cabo de ligação Ethernet IFM EVF551	Nome do produto no anúncio.
SKU e part number do anúncio	EVF551	Identificação usada no anúncio; o catálogo também registra um part number de cabo distinto.
Part number de catálogo	VSTGN040VAS0002R04STGP040--S	Código informado no conjunto de dados de catálogo.
GTIN	4021179312790	Identificador global do produto.
Categoria	Cabo de ligação Ethernet; tecnologia de conexão	Classificação do item.
Tipo de produto	Cabo de ligação	Descrição do tipo de produto no anúncio.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.
NCM	8544.42.00	Código de classificação fiscal informado na ficha.

Aplicação e comunicação
Aplicação	Áreas úmidas e higiênicas na indústria de alimentos; Industrial Ethernet	Usos indicados na descrição e nos atributos do produto.
Padrão Ethernet	Industrial Ethernet, CAT5/CAT5e	Especificação de comunicação informada.
Tipo de cabo	PROFINET Type C	Classificação indicada para o cabo; não especifica por si só dispositivos compatíveis.
Taxa de transferência	100 Mbit/s	Taxa informada na descrição técnica.

Dados elétricos
Tensão de operação	30 V AC / 60 V DC	Valores de operação informados para o produto.
Corrente nominal / capacidade de carga total	1,5 A	Valor informado na ficha; observar também os limites dos equipamentos conectados.
Classe de proteção	III	Classificação informada nos atributos do produto.

Conexões elétricas

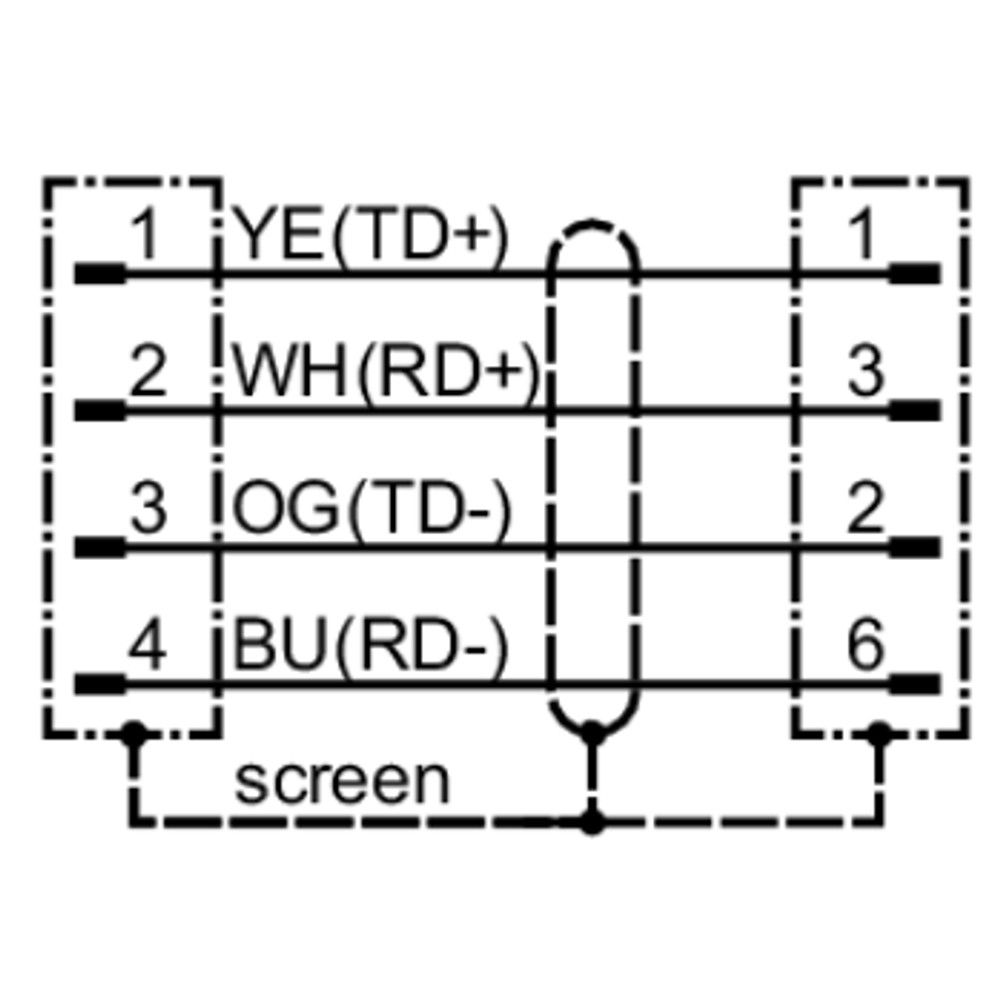

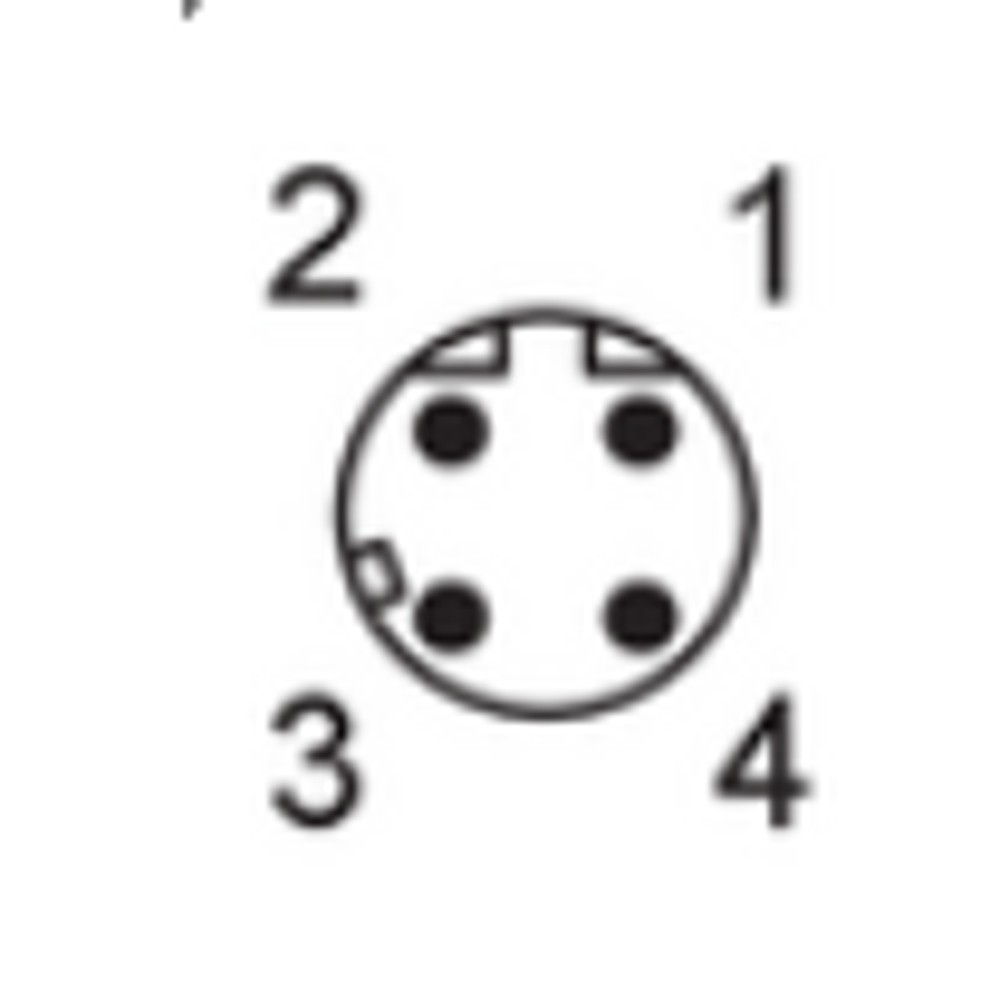

Conector M12	1 x M12, reto, codificação D; 4 contatos dourados; corpo em PP	Configuração da extremidade M12.
Bloqueio do conector M12	Aço inoxidável 1.4404 / 316L; torque de aperto máximo de 0,6 a 1,2 Nm	Material e faixa de torque informados para o bloqueio.

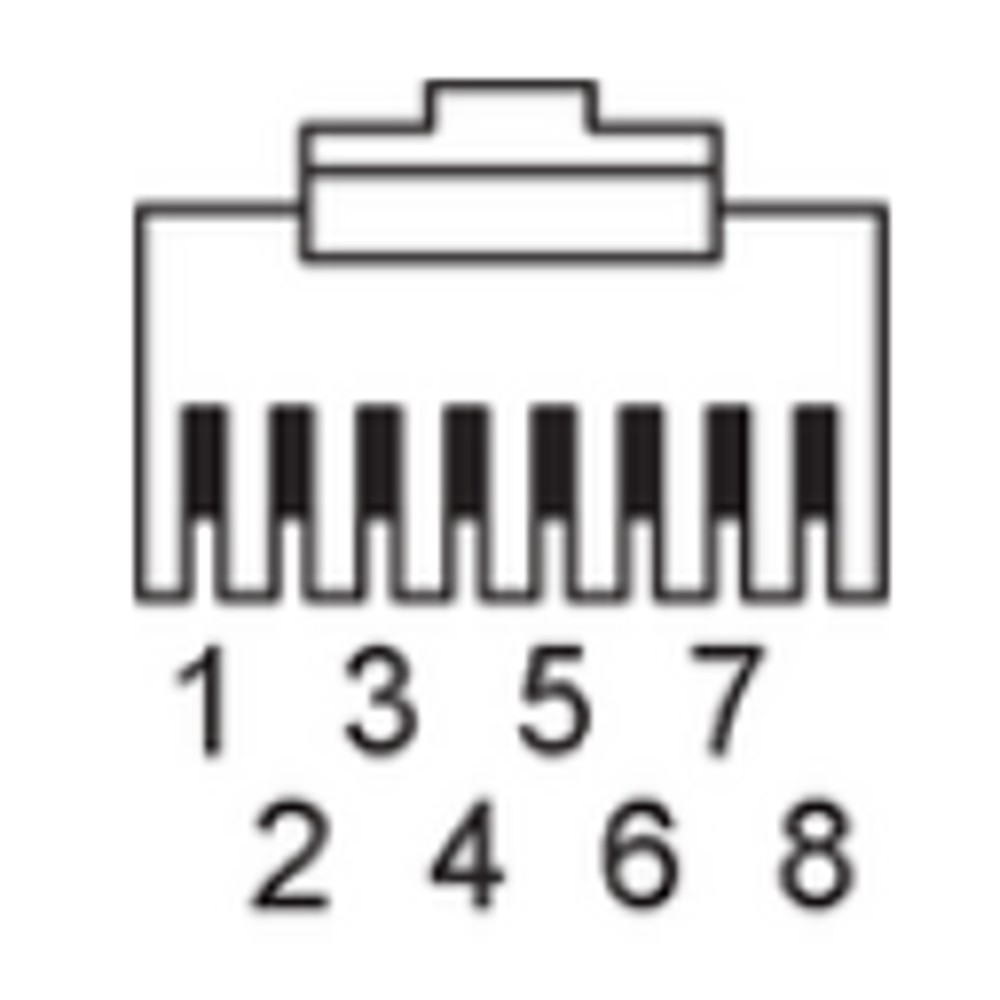

Conector RJ45	1 x RJ45, reto; 8 contatos dourados; corpo em PC	Configuração da extremidade RJ45.

Construção e materiais
Especificação do cabo	2 m, MPPE, sem halogênio, cinza, blindado; 4 x 0,34 mm² (7 x Ø 0,25 mm)	Construção e composição do cabo informadas na ficha.
Diâmetro externo do cabo	6,5 mm	Dimensão nominal indicada.
Invólucro	PP sem halogênio; atributo de material também informa PP / PC	Materiais reportados para componentes do produto; verificar a composição de cada parte no datasheet.
Material da porca / bloqueio	Aço inoxidável 1.4404 / 316L	Material indicado para o bloqueio do conector M12.
Materiais adicionais informados	Latão niquelado	Material listado na ficha sem associação detalhada a uma peça específica.
Características especiais	Sem silicone; sem halogênio; contatos banhados a ouro; cabo blindado; tolerâncias para dobras e deslocamentos	Características construtivas declaradas na ficha.

Proteção ambiental
Grau de proteção do cabo	IP65, IP67, IP68 e IP69K	Classificações informadas para o produto; os conectores têm classificação separada.
Grau de proteção dos conectores	IP20 para conector M12 e conector RJ45	A ficha distingue a proteção dos conectores da proteção do cabo.
Temperatura ambiente fixa	-25 a 100 °C	Faixa informada para temperatura ambiente.
Temperatura ambiente móvel	0 a 80 °C	Faixa específica indicada para aplicação móvel.

Dados mecânicos e movimento
Comprimento do cabo	2 m	Comprimento nominal.
Ciclos de curvatura	Mais de 1.000.000	Número de ciclos informado para a característica de curvatura.
Esforço de torção	±180°/m	Limite de torção indicado por metro.
Raio mínimo de curvatura em aplicação flexível	15 x o diâmetro do cabo	Raio mínimo indicado para aplicação flexível; não é um valor absoluto em milímetros.
Velocidade de movimento	Máximo de 3,3 m/s para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s²	Condições de movimento especificadas em conjunto; não extrapolar para outras configurações sem validação.
Peso	152,8 g	Peso informado no catálogo.

COMPATIBILIDADE

Comunicação

• Industrial Ethernet; CAT5/CAT5e; 100 Mbit/s.

• Tipo de cabo informado: PROFINET Type C. A ficha não detalha compatibilidade com protocolos ou dispositivos específicos.

Conexões

Elétrica Uma conexão M12 reta, codificação D, com 4 contatos dourados, parafuso de bloqueio em aço inoxidável 1.4404 (316L) e corpo em PP; uma conexão RJ45 reta com 8 contatos dourados e corpo em PC. Valores informados para o cabo: tensão de operação de 30 V AC / 60 V DC e corrente nominal/capacidade de carga total de 1,5 A. Confirmar a pinagem e os requisitos elétricos dos equipamentos na documentação correspondente.

Processo Não se aplica: é um cabo de conexão elétrica para Ethernet, sem conexão de processo.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Interface Industrial Ethernet M12 D-codificada para RJ45, com percurso de 2 m	✓	As terminações retas M12 D-codificada e RJ45 e o comprimento de 2 m correspondem à configuração informada.
Conexão que exige M12 com codificação diferente ou outra terminação no lado oposto	✗	A ficha especifica M12 D-codificado e RJ45; não confirma outras terminações ou codificações.
Conector exposto à condição de instalação que exige proteção superior a IP20	✗	A ficha informa IP20 para os conectores M12 e RJ45, embora indique classificações IP65, IP67, IP68 e IP69K para o cabo.
Aplicação móvel dentro da faixa de 0 a 80 °C, respeitando o raio mínimo de curvatura	✓	A ficha informa temperatura ambiente móvel de 0 a 80 °C e raio mínimo de 15 vezes o diâmetro do cabo.
Aplicação móvel fora da faixa de 0 a 80 °C	✗	A temperatura ambiente móvel especificada é de 0 a 80 °C.

INSTALAÇÃO

Como instalar o Cabo de Ligação Ethernet IFM EVF551, M12 D-codificado para RJ45, reto, 2 m, IP69K

Confirme que os equipamentos a interligar possuem as interfaces correspondentes: M12 D-codificada e RJ45.
Verifique se o comprimento de 2 m atende ao percurso, sem tracionar o cabo nem comprometer o assentamento dos conectores.
Inspecione visualmente o cabo e os contatos antes da conexão; não use o produto se houver dano visível.
Conecte o M12 alinhando a codificação D e fixe o bloqueio sem forçar; respeite o torque máximo de 0,6 a 1,2 Nm informado.
Conecte o RJ45 à interface correspondente e assegure que os conectores estejam adequadamente assentados.
Em aplicação flexível, mantenha raio mínimo de curvatura de 15 vezes o diâmetro do cabo e respeite as faixas ambientais e condições de movimento especificadas.

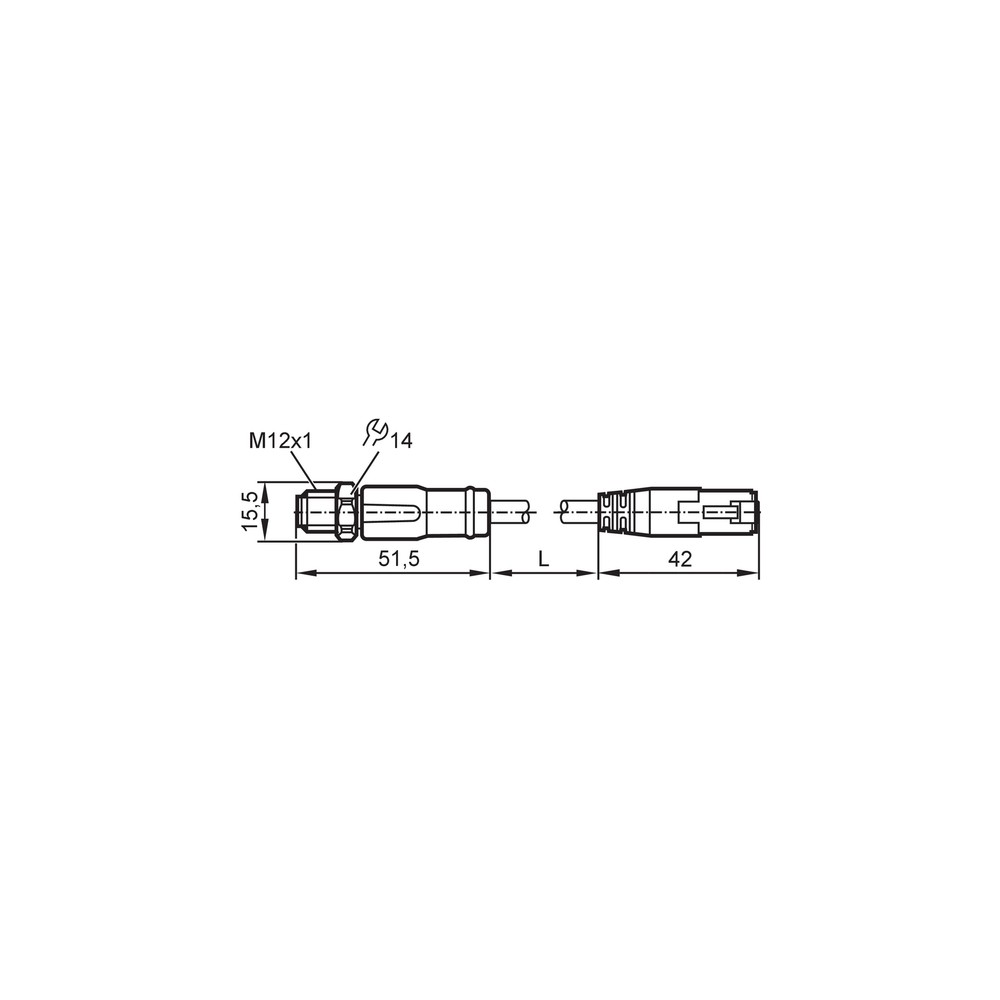

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A conexão Ethernet não estabelece comunicação.	Conector não totalmente assentado, interface incompatível com a codificação D do M12 ou configuração de rede/equipamento não correspondente.	Confira o encaixe e a codificação dos conectores e valide a interface e a configuração de comunicação nos equipamentos; a ficha do cabo não especifica diagnóstico de rede.
Falha de comunicação intermitente durante o movimento do cabo.	Raio de curvatura menor que o mínimo indicado, torção ou movimento fora das condições especificadas.	Inspecione o trajeto e compare o raio de curvatura com 15 vezes o diâmetro do cabo; verifique também temperatura e condições de movimento.
Conector apresenta umidade ou não atende à proteção esperada na instalação.	A classificação IP20 dos conectores foi confundida com as classificações informadas para o cabo.	Verifique a exposição de cada conector e consulte os requisitos de proteção da instalação; a ficha especifica IP20 para M12 e RJ45.
Conexão fica solta após a instalação.	Bloqueio M12 não fixado corretamente ou torque aplicado fora da faixa indicada.	Inspecione o bloqueio do M12 e confirme o torque de aperto informado de 0,6 a 1,2 Nm, sem exceder o máximo.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM EVF551 (PT-BR) (Datasheet) Desenho em escala IFM (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o EVF551 e para que serve?

É um cabo de ligação IFM para Industrial Ethernet, destinado a conectar uma interface M12 D-codificada a uma interface RJ45. A aplicação indicada inclui áreas úmidas e higiênicas da indústria de alimentos.

Quais são as conexões e a taxa de transferência desse cabo?

O cabo tem M12 reto D-codificado com 4 contatos e RJ45 reto com 8 contatos. A ficha informa CAT5/CAT5e e 100 Mbit/s.

O cabo acompanha adaptadores ou outros acessórios?

A ficha não lista acessórios incluídos. O produto é identificado como cabo de ligação com conectores M12 e RJ45.

Ele serve para equipamentos que precisam de conector M12 com outra codificação?

A ficha especifica M12 com codificação D. Não confirma compatibilidade com outras codificações; confira a interface do equipamento antes da seleção.

Posso usar os conectores em uma área que exige IP69K?

A ficha atribui IP20 aos conectores M12 e RJ45, embora informe IP69K para o cabo. Portanto, não considere os conectores protegidos para uma condição que exija IP69K.

A rede cai quando o cabo se movimenta; o que devo verificar antes de trocar?

Verifique se o cabo está sendo dobrado abaixo do raio mínimo de 15 vezes o diâmetro e se a aplicação móvel permanece entre 0 e 80 °C. Inspecione também os conectores e o cabo quanto a danos.

O conector M12 fica frouxo; qual é a causa provável?

O bloqueio pode não estar assentado ou pode ter sido apertado fora da faixa especificada. Confira o encaixe e o torque indicado de 0,6 a 1,2 Nm.

Como escolher entre este cabo e outro modelo?

Escolha o EVF551 quando forem necessários 2 m, M12 reto D-codificado para RJ45 reto e CAT5/CAT5e a 100 Mbit/s. Se o comprimento, a terminação ou a codificação forem diferentes, selecione uma configuração que corresponda às interfaces do projeto.

Que cuidado devo ter ao instalar o cabo em uma aplicação flexível?

Mantenha raio de curvatura mínimo de 15 vezes o diâmetro do cabo. Para aplicação móvel, observe a faixa de temperatura de 0 a 80 °C e as condições de movimento informadas.

O EVF551 é adequado para qualquer equipamento PROFINET?

A ficha identifica o cabo como PROFINET Type C, mas não relaciona dispositivos específicos. Confirme o tipo de interface, a pinagem e os requisitos do equipamento na documentação do fabricante.

GLOSSÁRIO TÉCNICO

Codificação D

Identificação mecânica do conector M12 indicada para a conexão Ethernet deste cabo. (Ref.: conexão M12, codificação D)

CAT5/CAT5e

Categorias de cabo de rede informadas para a aplicação Ethernet do produto. (Ref.: padrão Ethernet CAT5/CAT5e)

PROFINET Type C

Classificação de tipo de cabo indicada na ficha do EVF551. (Ref.: tipo de cabo PROFINET Type C)

Grau de proteção IP

Classificação de proteção contra ingresso informada separadamente para cabo e conectores. (Ref.: cabo IP65, IP67, IP68 e IP69K; conectores IP20)

Raio mínimo de curvatura

Menor raio indicado para curvar o cabo em aplicação flexível, expresso como múltiplo do diâmetro. (Ref.: mínimo de 15 x o diâmetro do cabo)
