Cabo Ethernet IFM EVF548 20m

Pré-visualizar: EVF548 IFM - Cabo Ethernet IFM Indústria Alimentícia 20m M12 Angular Blindado

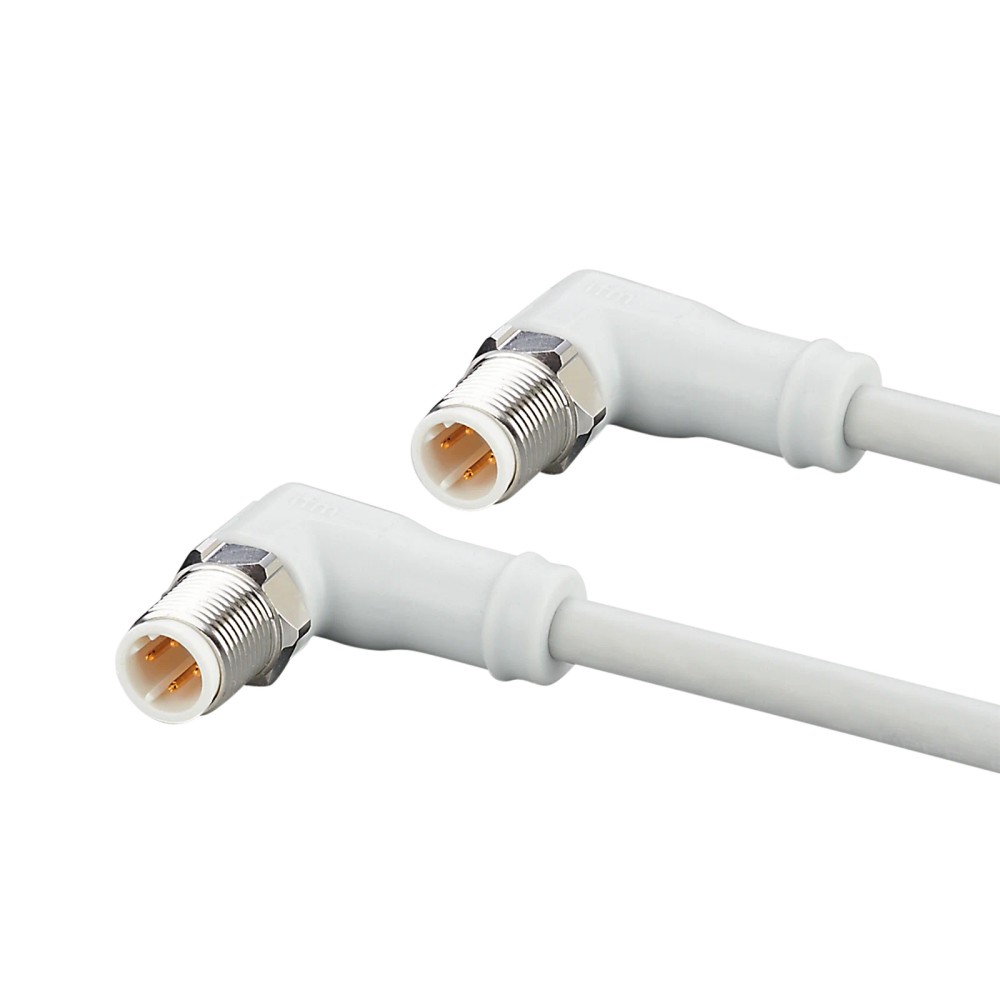

EVF548 IFM - Cabo Ethernet IFM Indústria Alimentícia 20m M12 Angular Blindado

Imagem meramente ilustrativa

R$ 1.419,48

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVF548
EAN: 4021179312769
NCM do produto: 85444200

Destaques do Produto Comprimento 20 m...mais

Fechar menu

Saiba mais sobre: "EVF548 IFM - Cabo Ethernet IFM Indústria Alimentícia 20m M12 Angular Blindado"

Destaques do Produto

Comprimento

20 m

Tipo de conector

2 x M12 angular, codificação D

Protocolo e categoria

PROFINET Type C; CAT5/CAT5e; 100 Mbit/s

Proteção

IP 65, IP 67, IP 68 e IP 69K

Construção do cabo

Blindado, MPPE, sem silicone e sem halogênio

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de Ligação Ethernet IFM EVF548, 20 m, 2 conectores M12 angulares, codificação D, blindado

O EVF548 é um cabo de ligação Ethernet de 20 m para conectar equipamentos com interfaces M12 codificadas em D. É especificado para Industrial Ethernet CAT5/CAT5e, PROFINET Type C e velocidade de 100 Mbit/s. Possui blindagem, conectores angulares e proteção IP 65, IP 67, IP 68 e IP 69K. Sua aplicação indicada inclui áreas úmidas e higiênicas da indústria de alimentos.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	EVF548
Comprimento do cabo	20 m
Conectores	2 x M12, angulares, codificação D, 4 contatos
Comunicação	Industrial Ethernet; PROFINET Type C; CAT5/CAT5e; 100 Mbit/s
Cabo	Blindado; MPPE; sem halogênio; sem silicone; cinza; Ø 6,5 mm
Condutores	4 x 0,34 mm² (7 x Ø 0,25 mm)
Grau de proteção	IP 65, IP 67, IP 68 e IP 69K
Faixa de temperatura ambiente	-25 a 100 °C
Material da porca de bloqueio	Aço inoxidável 1.4404 (316L)
Peso	1291 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões Industrial Ethernet em equipamentos com interface M12 codificada em D.
Instalações PROFINET Type C que utilizem CAT5/CAT5e e velocidade de 100 Mbit/s.
Aplicações em áreas úmidas e higiênicas da indústria de alimentos, respeitando as condições de instalação e os graus de proteção especificados.

⚠ Considere outro se precisa de:

Aplicações que exijam comprimento superior a 20 m sem uma solução de conexão ou extensão validada para a rede.
Conexões em interfaces que não sejam mecanicamente compatíveis com M12 codificado em D ou que não correspondam à configuração elétrica e de comunicação do cabo.

APLICAÇÕES E USO

Uso declarado: ligação Industrial Ethernet em áreas úmidas e higiênicas da indústria de alimentos, com aplicação CAT5/CAT5e, PROFINET Type C e 100 Mbit/s.
Pode ser considerado para instalações com interfaces M12 codificadas em D e necessidade de 20 m de cabo; confirme a compatibilidade elétrica e de comunicação dos equipamentos antes da montagem.
Para aplicações móveis, respeite a faixa de temperatura ambiente de 0 a 80 °C, o raio mínimo de flexão declarado e os limites de movimento indicados. A adequação a uma instalação específica deve ser validada conforme as condições reais de operação.

COMO ESCOLHER

Antes de comprar o Cabo de Ligação Ethernet IFM EVF548, 20 m, 2 conectores M12 angulares, codificação D, blindado, verifique estes pontos:

Escolha o EVF548 quando

A instalação exigir um cabo Ethernet de 20 m, com dois conectores M12 angulares codificados em D, blindagem e aplicação em ambiente úmido ou higiênico. Confirme também que a rede utiliza CAT5/CAT5e, PROFINET Type C e 100 Mbit/s.

Verifique outra opção quando

A distância necessária for diferente de 20 m, a interface do equipamento não aceitar M12 codificado em D ou a rede requerer uma especificação de comunicação diferente. A ficha disponível não informa alternativas de modelos; confirme a seleção com o fabricante.

ESPECIFICAÇÕES TÉCNICAS

Identificação e fornecimento
Fabricante	IFM (ifm electronic)	Identificação do fabricante informada para o produto.
Modelo	EVF548	Referência do produto.
SKU	EVF548	Código de identificação do anúncio.
GTIN	4021179312769	Identificador comercial informado na ficha.
Part number	EVF548	Referência conforme dados básicos do anúncio.
Tipo de produto	Cabo de ligação Ethernet; cabo com conector	Classificação do produto.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.
NCM	8544.42.00	Código fiscal informado na ficha.
Peso	1291 g	Valor informado nos atributos do catálogo.

Área de aplicação e comunicação
Aplicação declarada	Áreas úmidas e higiênicas na indústria de alimentos	Aplicação descrita na ficha do produto.
Tipo de comunicação	Industrial Ethernet	Tecnologia de comunicação declarada.
Padrão	PROFINET Type C	Padrão de comunicação indicado para o cabo.
Categoria Ethernet	CAT5/CAT5e	Categoria declarada para o cabo.
Velocidade	100 Mbit/s	Velocidade informada para a aplicação Ethernet.

Dados elétricos
Tensão de operação	30 V AC / 60 V DC	Valores de operação declarados na ficha.
Corrente nominal	4 A	Valor nominal informado; não substitui a verificação dos limites do equipamento conectado.
Classe de proteção	III	Classe de proteção indicada pelo fabricante.
Contatos	4, banhados a ouro	Configuração e material dos contatos conforme ficha.
Blindagem	Cabo blindado; blindagem aplicada	Característica construtiva declarada para o cabo.

Conexões elétricas e mecânicas
Conectores	2 x M12, angulares	Configuração dos conectores nas extremidades do cabo.
Codificação	D	Codificação indicada para os conectores M12.
Material do corpo do conector	PP, sem halogênio	Material declarado para o corpo do conector.
Material da porca de bloqueio	1.4404 (aço inoxidável / 316L)	Material declarado para o elemento de bloqueio.
Torque máximo de aperto	1,2 Nm	Limite máximo informado para o aperto do conector.
Faixa de torque de aperto	0,6...1,2 Nm	Faixa informada para o bloqueio dos conectores.

Cabo e materiais
Comprimento	20 m	Comprimento total do cabo especificado.
Material do revestimento	MPPE	Material declarado para o revestimento do cabo.
Material do invólucro	PP, sem halogênio	Material informado para o invólucro.
Livre de silicone	Sim	Característica declarada na ficha.
Livre de halogênio	Sim	Característica declarada para o cabo e os materiais indicados.
Cor	Cinza	Cor informada para o cabo.
Diâmetro externo	6,5 mm	Diâmetro declarado do cabo.
Seção transversal	4 x 0,34 mm² (7 x Ø 0,25 mm)	Construção dos condutores indicada na ficha.

Condições ambientais e proteção
Grau de proteção	IP 65, IP 67, IP 68 e IP 69K	Graus declarados; a proteção depende da conexão e instalação corretas.
Temperatura ambiente	-25...100 °C	Faixa de temperatura ambiente informada.
Temperatura ambiente em aplicação móvel	0...80 °C	Faixa declarada para condição móvel.

Dados de movimento e flexão
Ciclos de curvatura	> 1 Mio.	Quantidade de ciclos declarada; a ficha disponível não detalha o protocolo de ensaio.
Raio mínimo de flexão em aplicação flexível	15 x diâmetro do cabo	Valor mínimo declarado para aplicação flexível; considerar o diâmetro externo de 6,5 mm.
Esforço de torção	± 180 °/m	Limite de torção informado por metro.
Velocidade máxima de movimento	3,3 m/s	Valor informado para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s².
Tolerâncias para dobras e deslocamentos	Sim	Característica declarada para o cabo.

Dimensões
Dimensões informadas	35,5 x 15,5 x 38 mm	Dimensões declaradas no anúncio; consulte o desenho dimensional para identificar as referências geométricas.

COMPATIBILIDADE

Comunicação

• Industrial Ethernet

• PROFINET Type C

• CAT5/CAT5e

• 100 Mbit/s

Conexões

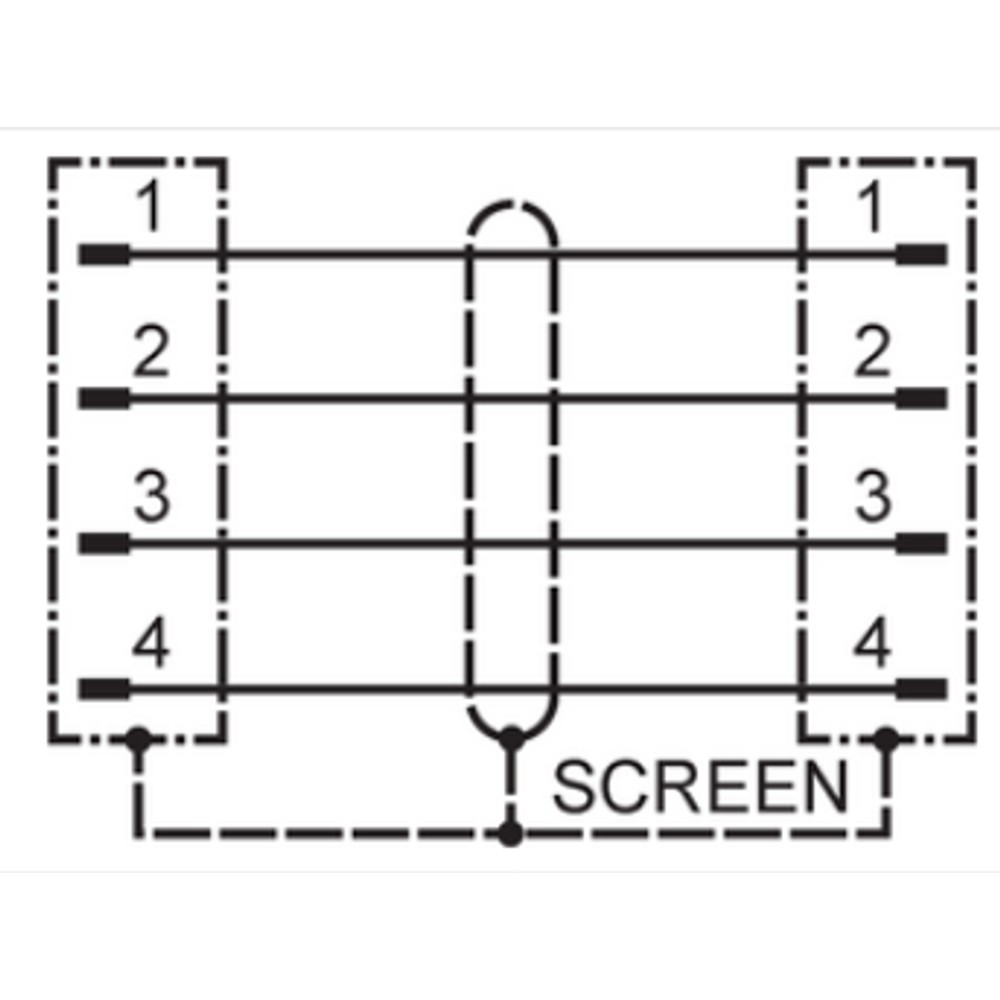

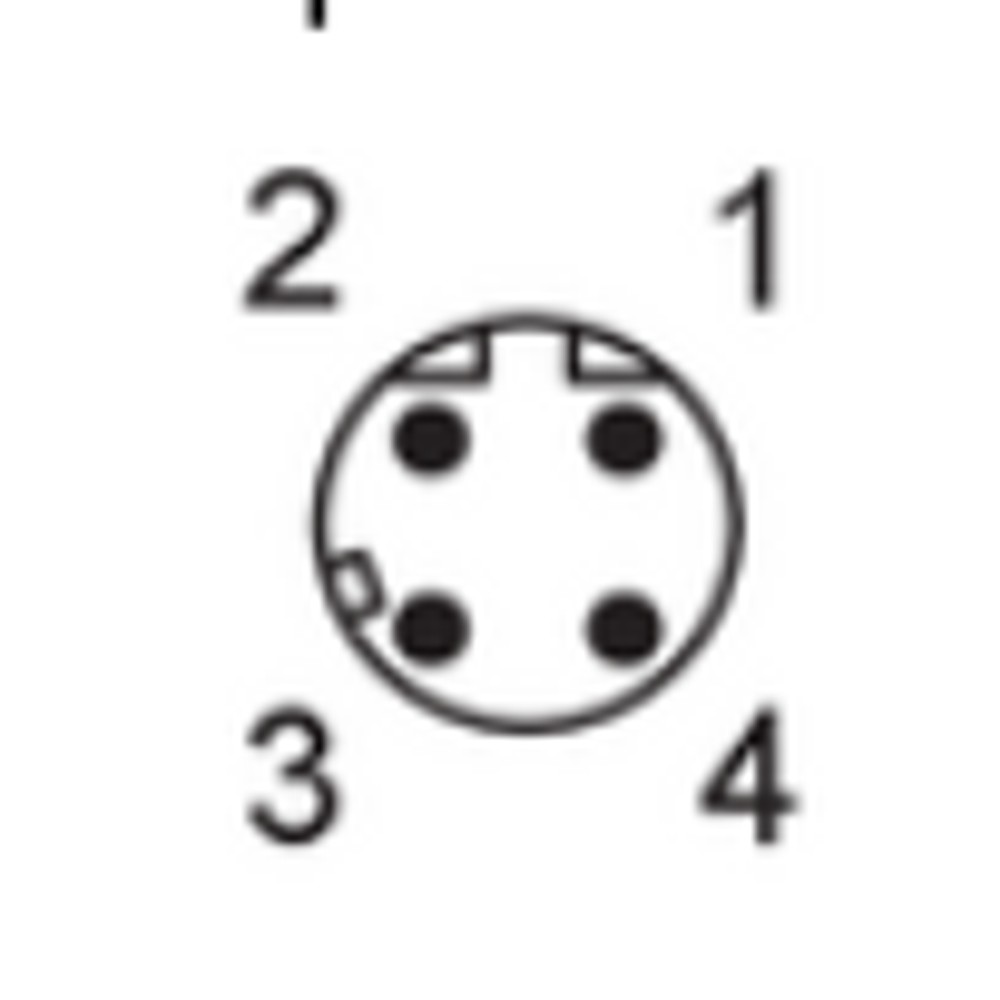

Elétrica Cabo blindado com 4 x 0,34 mm² (7 x Ø 0,25 mm), dois conectores M12 angulares codificados em D e 4 contatos banhados a ouro. Tensão de operação informada: 30 V AC / 60 V DC; corrente nominal: 4 A. A ficha não identifica pinagem detalhada.

Processo Não possui conexão de processo. A conexão mecânica é feita por 2 conectores M12 angulares, codificação D; a compatibilidade mecânica depende da interface M12 correspondente no equipamento.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ligação entre interfaces M12 codificadas em D em uma rede Industrial Ethernet compatível	✓	O cabo possui dois conectores M12 codificados em D e é especificado para Industrial Ethernet.
Rede PROFINET Type C, CAT5/CAT5e, 100 Mbit/s	✓	Esses padrões e a velocidade são indicados para o produto.
Equipamento com interface que não corresponde a M12 codificado em D	✗	A conexão mecânica especificada é M12 com codificação D; outra interface não corresponde diretamente.
Percurso que exige comprimento superior aos 20 m do cabo	✗	O comprimento especificado para este modelo é 20 m; a ficha não declara uso de extensão.
Instalação sujeita às condições de proteção IP declaradas, com conectores corretamente instalados	✓	São declarados IP 65, IP 67, IP 68 e IP 69K; a proteção depende da montagem correta das conexões.

INSTALAÇÃO

Como instalar o Cabo de Ligação Ethernet IFM EVF548, 20 m, 2 conectores M12 angulares, codificação D, blindado

Confirme que as interfaces dos dois equipamentos são M12 codificadas em D e compatíveis com Industrial Ethernet.
Verifique o comprimento necessário e planeje o percurso sem exceder os 20 m do cabo.
Inspecione o cabo, os conectores e as superfícies de acoplamento; não instale componentes danificados ou contaminados.
Posicione os conectores angulares sem torcer o cabo e respeite o raio mínimo de flexão indicado pelo fabricante.
Acople e aperte as porcas de bloqueio dentro da faixa especificada de 0,6 a 1,2 Nm.
Após a conexão, valide a comunicação e confira se os conectores estão corretamente acoplados para preservar a proteção declarada.

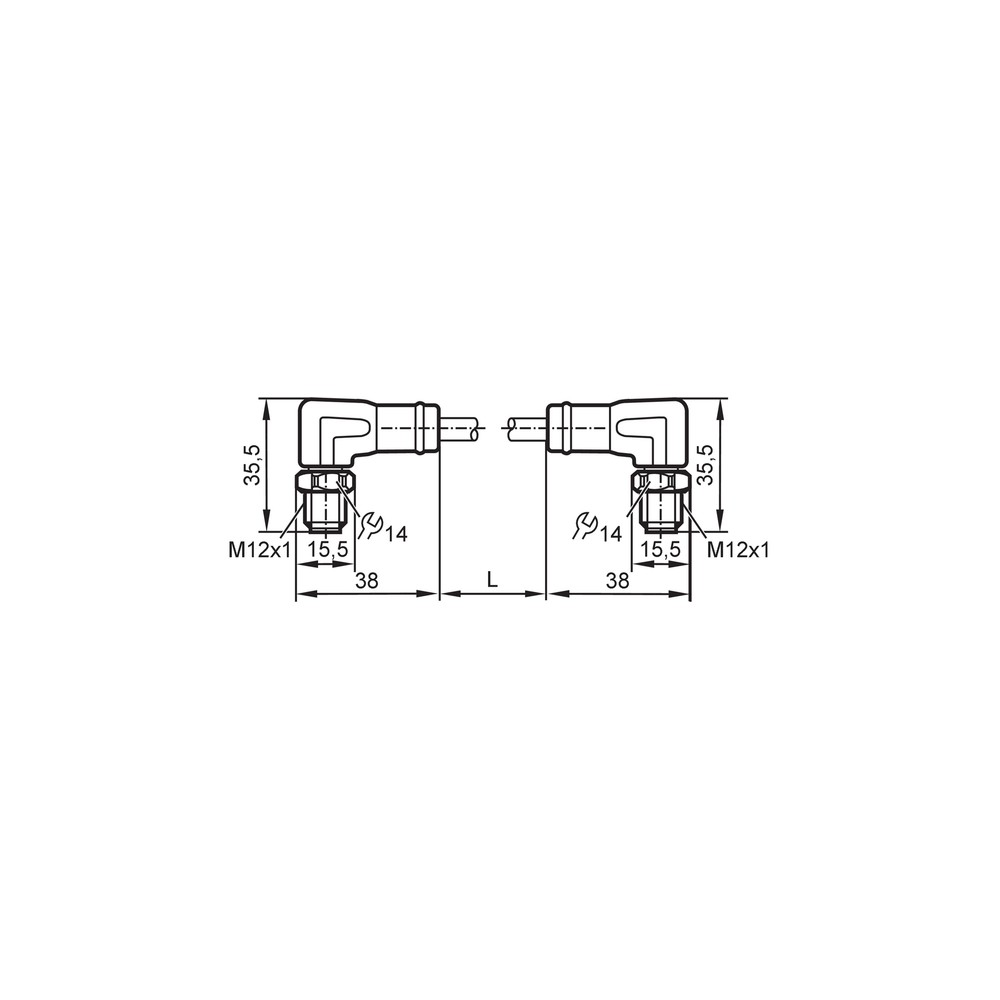

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A comunicação Ethernet não estabelece link.	Conector não totalmente acoplado, interface incompatível ou problema no cabo ou na porta do equipamento.	Verifique o encaixe dos dois conectores, confirme a codificação D nas interfaces e teste a porta e o cabo conforme o procedimento de diagnóstico da rede.
A comunicação apresenta interrupções durante o movimento.	Flexão ou torção do cabo fora dos limites declarados, ou esforço mecânico nos conectores.	Inspecione o percurso e compare a instalação com o raio mínimo de flexão e o limite de torção indicados na ficha.
Há umidade ou contaminação na conexão.	Conector mal acoplado, superfícies de vedação contaminadas ou dano mecânico; o grau IP depende da montagem correta.	Desenergize quando aplicável, examine as faces de acoplamento e verifique se os conectores estão limpos, íntegros e corretamente apertados.
A rede não opera na velocidade ou no padrão esperado.	Configuração dos equipamentos, porta de rede ou requisitos de comunicação diferentes dos especificados para o cabo.	Confirme nos equipamentos a compatibilidade com Industrial Ethernet, PROFINET Type C, CAT5/CAT5e e 100 Mbit/s; teste a conexão com um cabo ou porta previamente validado.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM EVF548 (Datasheet) Desenho em escala IFM (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o EVF548 e para que serve?

É um cabo de ligação Ethernet IFM de 20 m com dois conectores M12 angulares codificados em D. Serve para interligar equipamentos compatíveis em aplicações Industrial Ethernet.

Com quais redes e interfaces ele é compatível?

A ficha indica Industrial Ethernet, PROFINET Type C, CAT5/CAT5e e 100 Mbit/s. As interfaces dos equipamentos devem aceitar M12 codificado em D.

O produto acompanha algum acessório?

A ficha informa uma peça por embalagem e não lista acessórios adicionais inclusos.

Posso usar este cabo em uma porta M12 com outra codificação?

Não é uma conexão mecânica correspondente à especificação do EVF548, que utiliza M12 codificado em D. Confirme a codificação da porta antes da compra.

Este cabo serve para uma distância maior que 20 m?

O EVF548 tem 20 m. A ficha não declara extensão ou uso em percursos maiores; para outra distância, selecione uma configuração validada para a rede.

A conexão está montada, mas não há comunicação. O que devo verificar?

Verifique se os conectores estão totalmente acoplados e se as portas são M12 codificadas em D. Depois, confirme a compatibilidade de comunicação e teste as portas e o cabo conforme o diagnóstico da rede.

A comunicação cai quando o cabo se movimenta; preciso trocar o cabo?

Não necessariamente: a causa pode ser flexão, torção ou esforço nos conectores fora dos limites declarados. Inspecione o percurso e as conexões antes de substituir o cabo.

É melhor comprar este cabo ou procurar peças separadas?

O EVF548 é fornecido como cabo de ligação com dois conectores M12, portanto atende a uma ligação pronta de 20 m conforme a especificação. A ficha não apresenta uma opção em peças avulsas para comparação.

Que cuidado devo ter ao instalar o cabo?

Evite torções e respeite o raio mínimo de flexão indicado na ficha. Aperte os conectores dentro da faixa especificada de 0,6 a 1,2 Nm.

Como confirmo a proteção contra umidade depois da instalação?

A ficha declara IP 65, IP 67, IP 68 e IP 69K, mas a proteção depende do acoplamento correto. Inspecione as superfícies de conexão e confirme o aperto dos conectores conforme a especificação.

GLOSSÁRIO TÉCNICO

Codificação D

Configuração mecânica do conector M12 indicada para a interface correspondente. (Ref.: conectores 2 x M12, codificação D)

Blindagem

Camada de proteção condutiva declarada na construção do cabo. (Ref.: cabo blindado)

PROFINET Type C

Padrão de comunicação indicado para este cabo em aplicações Industrial Ethernet. (Ref.: PROFINET Type C)

Raio mínimo de flexão

Limite mínimo de curvatura declarado para aplicação flexível. (Ref.: mín. 15 x diâmetro do cabo)

Grau de proteção IP

Classificação de proteção declarada para o produto, condicionada à instalação correta das conexões. (Ref.: IP 65, IP 67, IP 68 e IP 69K)
