- Referência do fabricante: EVF546
- EAN: 4021179312745
- NCM do produto: 85444200
Destaques do Produto
Comprimento
5 metros...mais
Saiba mais sobre: "EVF546 IFM - Cabo de Ligação Ethernet Indústria Alimentícia 5m M12 IP69K"
Destaques do Produto
Comprimento
5 metros
Codificação
M12 D-coded
Proteção
IP69K
Material Porca
Aço inox 316L
Por que comprar IFM na Melhor Indústria?
Compra direta do fornecedor
Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.
Nota fiscal emitida pela IFM
Faturamento realizado diretamente pelo fornecedor.
Logística do fabricante
Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.
Compra simplificada
Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.
Sobre o EVF546 IFM - Cabo de Ligação Ethernet Indústria Alimentícia 5m M12 IP69K

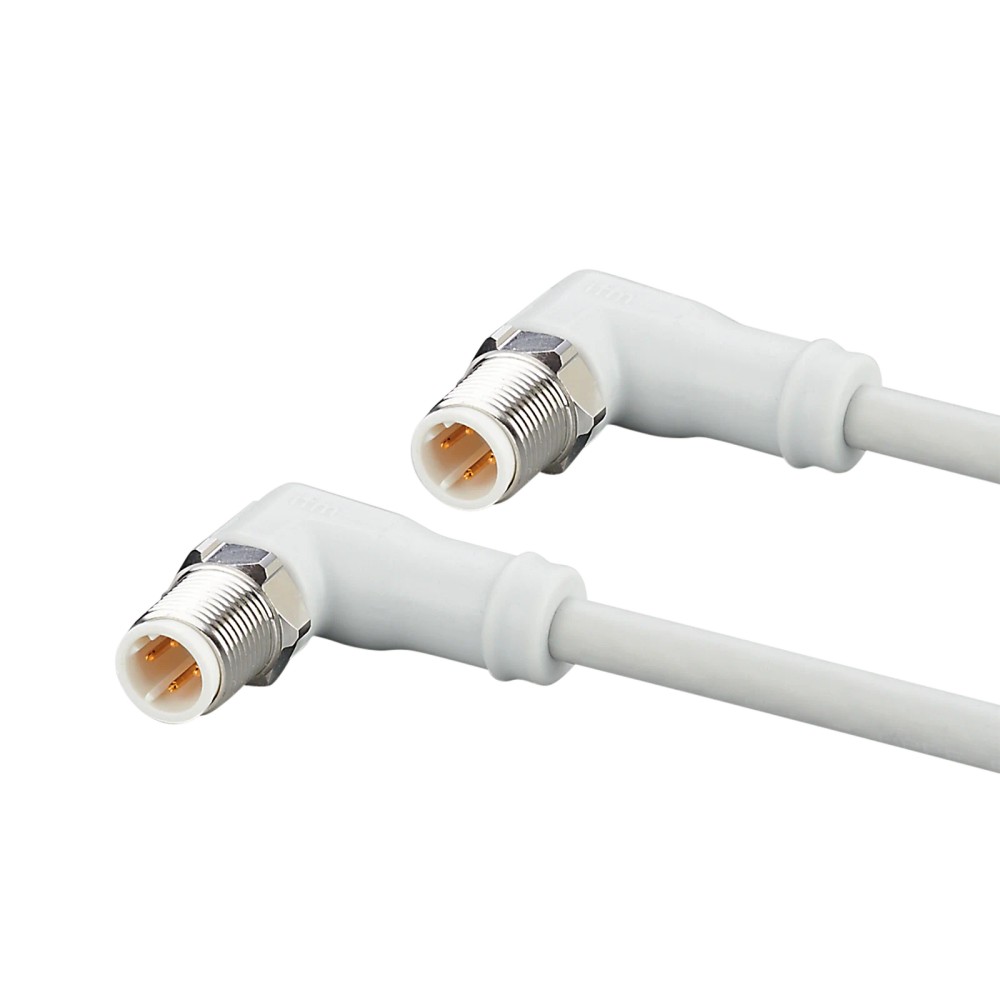

O EVF546 é um cabo de ligação Ethernet de 5 metros desenvolvido para ambientes industriais e higiênicos, como a indústria alimentícia. Com conectores M12 angulares codificação D, ele oferece alta performance de transmissão de dados CAT5/CAT5e até 100 Mbit/s. Destaca-se por sua blindagem robusta e proteção IP69K contra jatos de água de alta pressão.
PRINCIPAIS ESPECIFICAÇÕES
| SKU | EVF546 |
| Marca | IFM |
| Protocolo | Ethernet (CAT5/5e) |
| Comprimento | 5 m |
| Conectores | 2 x M12 angular |
| Proteção IP | IP 65 / 67 / 68 / 69K |
| Temperatura | -25 a 100°C |
| Material Porca | Aço inox 1.4404 |
COMPATIBILIDADE DE APLICAÇÃO
✓ Escolha se precisa de:
- Redes Ethernet industriais em ambientes higiênicos
- Aplicações com movimento de arrasto em esteiras (ciclos de curvatura > 1 Mio)
- Ambientes com alta pressão de lavagem (IP69K)
- Aplicações PROFINET Type C
⚠ Considere outro se precisa de:
- Aplicações com raio de curvatura inferior a 15x o diâmetro do cabo
- Ambientes com temperaturas abaixo de -25°C ou acima de 100°C
- Uso em portas M12 com codificação diferente de D
- Exposição a substâncias químicas que degradem o material do invólucro em PP
APLICAÇÕES E USO
- Indústria alimentícia (ambientes com lavagem)
- Redes Ethernet industriais (PROFINET)
- Sistemas de automação com alta frequência de movimento (esteiras)
- Equipamentos sujeitos a jatos de água e umidade
COMO ESCOLHER
Antes de comprar o EVF546 IFM - Cabo de Ligação Ethernet Indústria Alimentícia 5m M12 IP69K, verifique estes pontos:
Quando escolher
Utilize em ambientes de lavagem onde a vedação IP69K e resistência à corrosão (inox 316L) são essenciais para evitar falhas por oxidação.
Quando evitar
Não aplique em redes Ethernet comuns de escritório ou em áreas sem necessidade de higiene, onde cabos padrão com conectores RJ45 ou M12 de material standard são suficientes e mais econômicos.
ESPECIFICAÇÕES TÉCNICAS
| Dados mecânicos | ||
|---|---|---|
| Material da porca | 1.4404 (Aço inoxidável 316L) | Material resistente à corrosão para ambientes higiênicos. |
| Proteção IP | IP 65, IP 67, IP 68, IP 69K | Grau de vedação contra umidade, poeira e alta pressão. |
| Material do invólucro | PP, sem halogênio | Polipropileno resistente a produtos químicos de limpeza. |
| Dados elétricos | ||
|---|---|---|
| Tensão de operação | 30 AC / 60 DC V | Limite de tensão de trabalho conforme normas de segurança. |
| Capacidade de carga | 4 A | Corrente máxima suportada pelos condutores. |
| Desempenho operacional | ||
|---|---|---|
| Ciclos de curvatura | > 1 Milhão | Durabilidade em aplicações móveis (cabo flexível). |
| Velocidade de movimento | Máx. 3.3 m/s | Limite de velocidade para deslocamento horizontal. |
COMPATIBILIDADE
Comunicação
• Industrial Ethernet
• CAT5
• CAT5e
• PROFINET Type C
Conexões
Elétrica
2x M12 Angulares / Blindado
Processo
M12 (Codificação D)
Guia de Seleção Técnica
| Cenário | Status | Motivo Técnico |
|---|---|---|
| Redes Ethernet (100 Mbit/s) | ✓ | O cabo é certificado para a categoria CAT5/5e, garantindo a velocidade exigida. |
| Conexão em portas M12 Codificação A (sensores comuns) | ✗ | O cabo possui codificação D, sendo mecanicamente incompatível com o padrão A. |
| Ambientes com lavagem (IP69K) | ✓ | A vedação do conector e o material (PP/Inox) suportam alta pressão e temperatura. |
INSTALAÇÃO
Como instalar o EVF546 IFM - Cabo de Ligação Ethernet Indústria Alimentícia 5m M12 IP69K
- Desligue a energia do equipamento.
- Verifique se o conector M12 está livre de detritos.
- Alinhe os pinos do conector macho com a fêmea (codificação D).
- Rosqueie manualmente a porca de travamento em aço inoxidável.
- Utilize chave dinamométrica para aplicar torque entre 0,6 e 1,2 Nm.
- Certifique-se de que o cabo não está sob tensão excessiva ou curvatura brusca.
ACESSÓRIOS
PROBLEMAS COMUNS
| Sintoma | Possível causa | Verificação |
|---|---|---|
| Deformação do invólucro ou ressecamento do cabo | Uso em ambiente incompatível com a temperatura de operação | Verificar temperatura ambiente (faixa -25 a 100°C) |
| Infiltração de líquidos nos contatos ou falha de comunicação | Torque de instalação excessivo ou insuficiente | Checar se o aperto está entre 0,6 e 1,2 Nm |
| Interrupção intermitente da conexão Ethernet | Raio de curvatura excedido | Inspecionar dobra do cabo (mínimo 15x diâmetro) |
| Sinal degradado ou erro de verificação de rede | Contaminação dos contatos (dourados) | Verificar limpeza dos pinos M12 |
DOCUMENTAÇÃO TÉCNICA
PERGUNTAS FREQUENTES
O que é o cabo de ligação Ethernet EVF546?

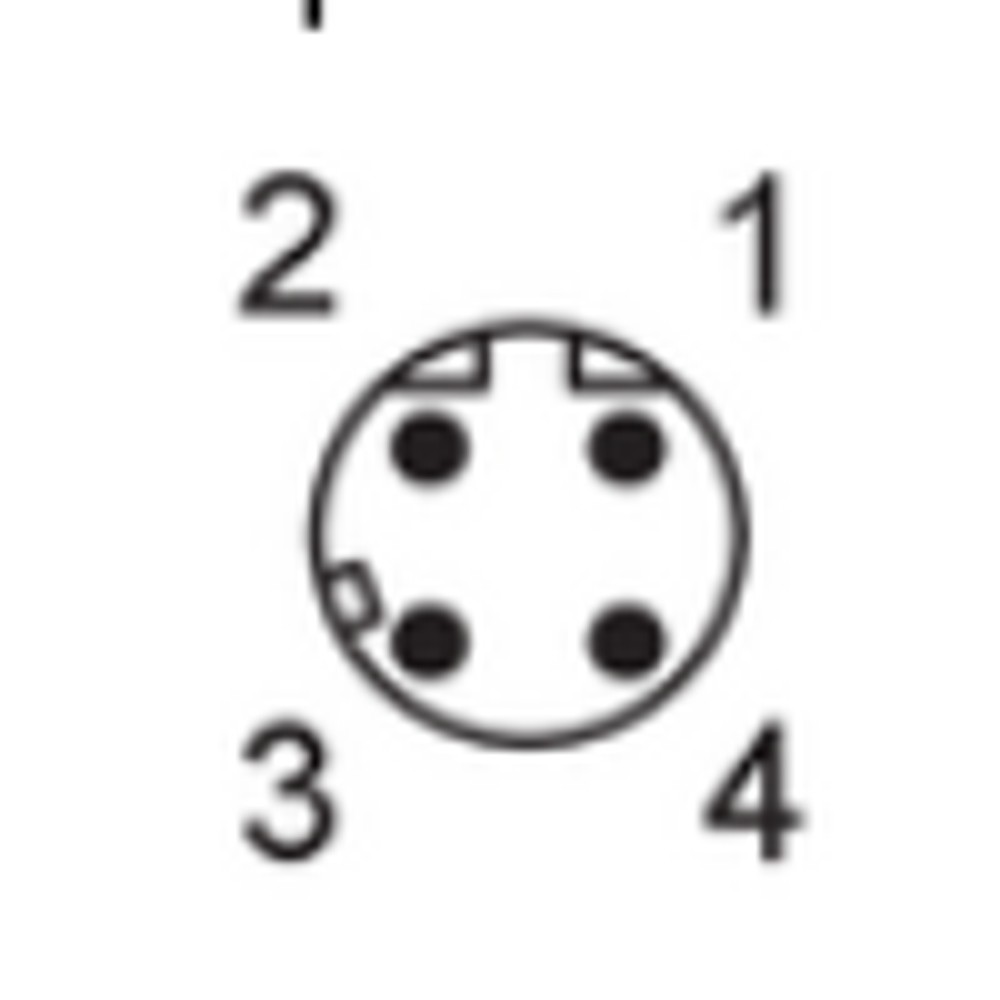

O EVF546 é um cabo de ligação Ethernet blindado, equipado com conectores M12 de 4 polos codificação D, projetado para ambientes industriais exigentes e aplicações higiênicas.
Este cabo pode ser utilizado em ambientes de lavagem industrial?
Sim, ele possui grau de proteção IP69K, sendo especificamente indicado para áreas úmidas e higiênicas na indústria de alimentos.
Quais são as restrições de uso deste cabo?
O cabo não deve ser utilizado em aplicações que excedam seu raio de flexão mínimo de 15 vezes o diâmetro do cabo ou em ambientes com temperatura superior a 100°C.
Este cabo é compatível com portas de sensor padrão?
Não, este modelo possui codificação D (Industrial Ethernet), sendo incompatível com portas M12 codificação A ou B (sensores/atuadores comuns).
O que fazer se a comunicação Ethernet falhar?
Sintomas de falha incluem perda de pacote ou desconexão intermitente da rede; verifique se há danos físicos na blindagem ou se o torque do conector (0,6-1,2 Nm) foi respeitado.
Como diagnosticar falhas de conexão intermitente?
Se notar oxidação nos contatos, verifique se a vedação do conector IP69K foi mantida e se o torque de aperto está dentro dos limites especificados.
Por que escolher este cabo industrial em vez de um Ethernet convencional?
Este cabo é ideal para redes PROFINET Type C e aplicações Ethernet com necessidade de resistência a dobras, diferenciando-se de cabos Ethernet comerciais padrão pelo material da porca em aço inoxidável.
Preciso montar conectores adicionais para usar este cabo?
Sim, este cabo é um componente robusto de 5 metros, pronto para uso imediato em automação industrial, dispensando a necessidade de montagem de conectores em campo.
Como deve ser feita a instalação física do cabo?
O processo envolve o rosqueamento manual dos conectores M12 nas portas do dispositivo, seguido pelo aperto final com torque entre 0,6 e 1,2 Nm para garantir a vedação IP69K.
Qual a procedência e suporte para este produto?
O produto é fabricado pela IFM, líder em tecnologia de sensores e conexões, e comercializado com suporte técnico direto via Melhor Indústria.
GLOSSÁRIO TÉCNICO
IP69K
Grau de proteção contra entrada de poeira e jatos de água de alta pressão e temperatura (Ref.: DIN 40050-9).
Codificação D
Padrão de conexão M12 para transmissão de dados em Ethernet Industrial (Ref.: IEC 61076-2-101).
PROFINET Type C
Categoria de cabo especificada para aplicações com alto esforço mecânico e torção (Ref.: Especificação PROFINET).
1.4404
Aço inoxidável austenítico (AISI 316L) com alta resistência à corrosão (Ref.: EN 10088).
MPPE
Polifenileno Éter modificado, material isolante sem halogênio com excelentes propriedades elétricas.
