Cabo Ethernet Industrial IFM EVF544

Pré-visualizar: EVF544 IFM - Cabo Ethernet Industrial IFM Indústria Alimentícia CAT5e 1m M12 Angular

EVF544 IFM - Cabo Ethernet Industrial IFM Indústria Alimentícia CAT5e 1m M12 Angular

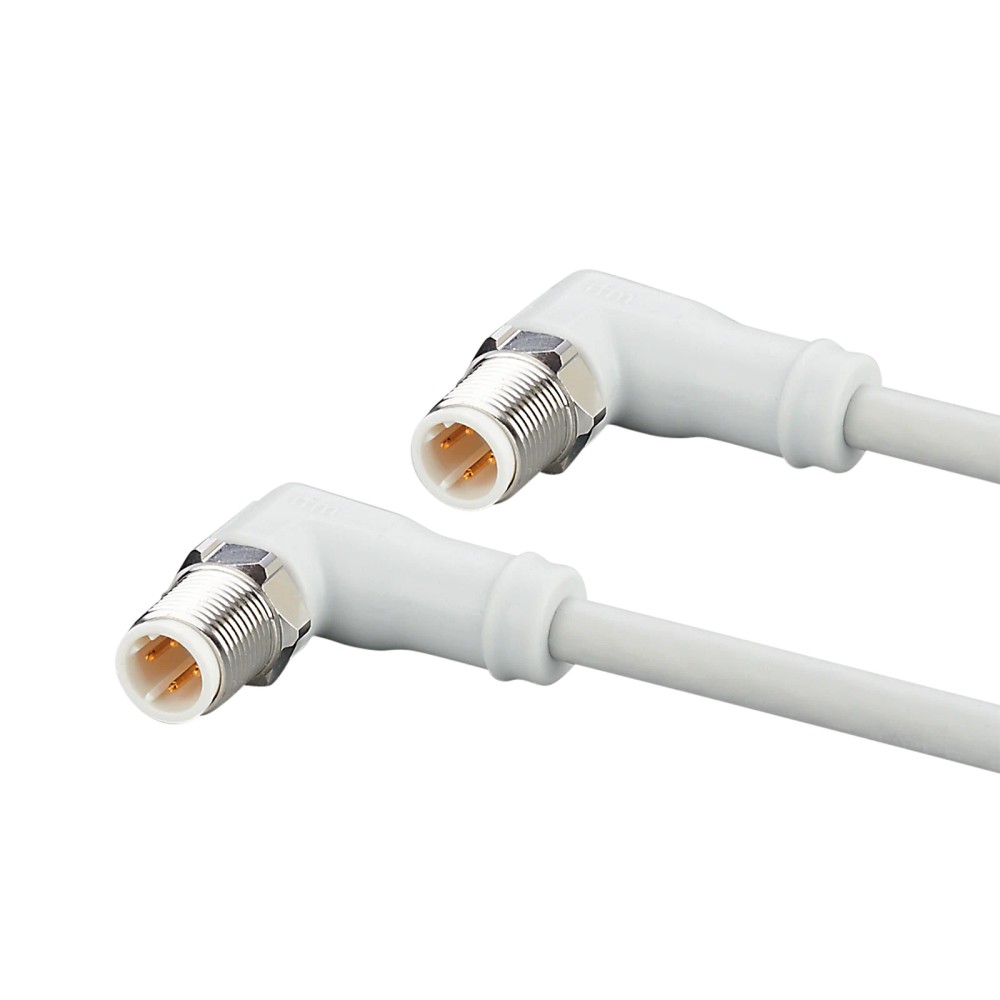

Imagem meramente ilustrativa

R$ 313,92

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVF544
EAN: 4021179312721
NCM do produto: 85444200

Destaques do Produto Comprimento 1 m...mais

Fechar menu

Saiba mais sobre: "EVF544 IFM - Cabo Ethernet Industrial IFM Indústria Alimentícia CAT5e 1m M12 Angular"

Destaques do Produto

Comprimento

1 m

Conector

2 x M12 angular, codificação D

Categoria de rede

CAT5/CAT5e; até 100 Mbit/s

Construção do cabo

PROFINET Type C, blindado

Ambiente

Áreas úmidas e higiênicas; IP65/IP67/IP68/IP69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo Ethernet Industrial IFM EVF544, CAT5e, 1 m, 2 conectores M12 angulares, codificação D

O IFM EVF544 é um cabo de ligação para Industrial Ethernet, destinado a áreas úmidas e higiênicas da indústria de alimentos. Possui 1 m de comprimento, cabo blindado PROFINET Type C e dois conectores M12 angulares com codificação D. É especificado para CAT5/CAT5e e transmissão de até 100 Mbit/s, com proteção IP65, IP67, IP68 e IP69K.

PRINCIPAIS ESPECIFICAÇÕES

Aplicação	Industrial Ethernet; áreas úmidas e higiênicas da indústria de alimentos
Categoria do cabo	CAT5/CAT5e
Comprimento do cabo	1 m
Conectores	2 x M12 angulares, codificação D, 4 contatos dourados
Tipo de cabo	PROFINET Type C, blindado; 4 x 0,34 mm²
Taxa de transmissão informada	100 Mbit/s
Grau de proteção	IP65, IP67, IP68 e IP69K
Material da porca de bloqueio	Aço inoxidável 1.4404 (316L)
Temperatura ambiente	-25...100 °C fixa; 0...80 °C móvel
Raio mínimo de curvatura em aplicação flexível	15 x diâmetro do cabo

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Interligação de equipamentos com interfaces Ethernet M12 codificação D, quando o equipamento conectado aceitar esse tipo de conexão e a especificação CAT5/CAT5e.
Instalações de Industrial Ethernet em áreas úmidas e higiênicas da indústria de alimentos, respeitando as condições ambientais e de montagem do sistema.
Aplicações que exijam cabo blindado PROFINET Type C de 1 m e conectores M12 angulares em ambas as extremidades.

⚠ Considere outro se precisa de:

Aplicações que exijam comprimento diferente de 1 m sem possibilidade de acomodar o cabo; a ficha não informa seções de cabo avulsas ou possibilidade de extensão.
Instalação flexível com raio de curvatura inferior a 15 vezes o diâmetro do cabo.
Condições móveis fora da faixa de 0...80 °C ou condições fixas fora da faixa de -25...100 °C.
Conexões cujas interfaces não sejam mecanicamente M12 codificação D ou que não sejam eletricamente compatíveis com Ethernet; confirmar as interfaces dos equipamentos antes da montagem.

APLICAÇÕES E USO

Aplicação declarada: ligação Industrial Ethernet em áreas úmidas e higiênicas da indústria de alimentos; considerar os graus de proteção informados e a montagem correta dos conectores.
Aplicação declarada: conexão Ethernet CAT5/CAT5e com taxa indicada de 100 Mbit/s, usando cabo blindado PROFINET Type C de 1 m.
Uso em movimento: a ficha informa faixa ambiente móvel de 0...80 °C, velocidade máxima de 3,3 m/s em deslocamento horizontal de 5 m e aceleração máxima de 5 m/s². Essas condições devem ser respeitadas em conjunto com o raio mínimo de curvatura.
Possibilidade condicionada: interligação de dispositivos com interfaces M12 codificação D pode ser considerada somente após confirmar compatibilidade elétrica, pinagem e requisitos de comunicação nos documentos dos dispositivos conectados.

COMO ESCOLHER

Antes de comprar o Cabo Ethernet Industrial IFM EVF544, CAT5e, 1 m, 2 conectores M12 angulares, codificação D, verifique estes pontos:

Escolha o EVF544 quando

A aplicação exigir cabo Ethernet blindado de 1 m, dois conectores M12 angulares codificação D, categoria CAT5/CAT5e e uso em ambiente úmido ou higiênico dentro das condições especificadas.

Verifique outra configuração quando

O equipamento exigir outro comprimento, outra codificação ou geometria de conector, ou quando a instalação impuser raio de curvatura inferior ao mínimo especificado. A ficha não identifica modelos alternativos; confirme a configuração necessária no catálogo IFM.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante	ifm / IFM	Identificação do fabricante na ficha.
Modelo	EVF544	Referência do produto.
Tipo de produto	Cabo de ligação Ethernet	Classificação do item.
Aplicação	Áreas úmidas e higiênicas na indústria de alimentos; Industrial Ethernet	Aplicações declaradas na ficha.
Categoria Ethernet	CAT5/CAT5e	Categoria informada para o cabo.
Taxa de transmissão	100 Mbit/s	Taxa indicada na descrição do produto.
Quantidade por embalagem	1 peça	Unidade informada por embalagem.

Dados elétricos e de transmissão
Tensão de operação	30 V AC / 60 V DC	Valores informados para operação.
Capacidade de carga total	4 A	Capacidade indicada na ficha; não representa, por si só, a corrente de operação da rede Ethernet.
Classe de proteção elétrica	III	Classe de proteção declarada.
Blindagem	Cabo blindado; blindagem aplicada na conexão	Construção elétrica indicada para o cabo e conectores.
Contatos	4 contatos, dourados	Características dos contatos dos conectores.

Cabo e construção
Comprimento	1 m	Comprimento do cabo fornecido.
Tipo de cabo	PROFINET Type C	Tipo declarado na ficha.
Condutores	4 x 0,34 mm² (7 x Ø 0,25 mm)	Configuração e seção dos condutores informadas.
Material do cabo	MPPE, sem halogênio, cinza	Material e características declarados para o cabo.
Diâmetro do cabo	6,5 mm	Diâmetro informado na descrição da conexão elétrica.
Sem silicone	Sim	Característica declarada para o produto.
Material do invólucro	PP, sem halogênio	Material indicado para o corpo do conector.

Conexões
Conectores	2 x M12, angulares	Conexões elétricas nas duas extremidades.
Codificação	D	Codificação mecânica dos conectores M12.
Bloqueio / porca	Aço inoxidável 1.4404 (316L)	Material informado para o mecanismo de bloqueio.
Torque máximo de aperto	0,6...1,2 Nm	Faixa de torque indicada para os conectores.

Condições ambientais e proteção
Grau de proteção	IP65, IP67, IP68, IP69K	Graus de proteção informados na ficha; considerar montagem e conexão corretas.
Temperatura ambiente fixa	-25...100 °C	Faixa declarada para instalação fixa.
Temperatura ambiente móvel	0...80 °C	Faixa declarada para instalação móvel.
Material sem silicone	Sim	Característica declarada pelo fabricante.
Material sem halogênio	Sim	Característica declarada para cabo e materiais indicados.

Dados mecânicos e movimentação
Dimensões informadas	35,5 x 15,5 x 38 mm	Dimensões apresentadas nos dados básicos do anúncio.
Peso	99,9 g	Peso indicado nos dados do produto.
Ciclos de curvatura	> 1 milhão	Quantidade declarada de ciclos de curvatura.
Raio mínimo de curvatura em aplicação flexível	15 x diâmetro do cabo	Raio mínimo informado para aplicação flexível; não reduzir abaixo desse valor.
Esforço de torção	± 180 °/m	Valor de torção declarado.
Velocidade de movimento	Máx. 3,3 m/s	Valor informado para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s².
Tolerâncias para dobras e deslocamentos	Sim	Característica declarada na ficha.

Identificação comercial
SKU / Part number do anúncio	EVF544	Identificadores apresentados nos dados básicos do anúncio.
GTIN	4021179312721	Identificador global do produto.
Part number no catálogoDataset	VSTAN040VAS0001R04STAN040VAS	Referência adicional presente na base de catálogo; confirme a referência do anúncio ao realizar a seleção.
NCM	8544.42.00	Classificação fiscal informada na base do produto.

COMPATIBILIDADE

Comunicação

• Industrial Ethernet; CAT5/CAT5e; taxa de transmissão informada de 100 Mbit/s.

• Cabo blindado PROFINET Type C. A ficha não declara uma lista de protocolos ou equipamentos específicos além da aplicação Industrial Ethernet.

Conexões

Elétrica Cabo de 1 m, blindado, 4 x 0,34 mm²; dois conectores M12 angulares, codificação D, com 4 contatos dourados. O cabo tem capacidade de carga total informada de 4 A e tensão de operação de 30 V AC / 60 V DC. Verifique os requisitos elétricos das portas conectadas; esses valores não substituem a confirmação de pinagem e compatibilidade do equipamento.

Processo Não se aplica como conexão de processo. A conexão física é elétrica, por dois conectores M12 angulares com codificação D; confirme o encaixe e a codificação das portas dos dispositivos.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Conexão entre interfaces Industrial Ethernet com M12 codificação D, com requisitos CAT5/CAT5e e comprimento de 1 m	✓	A ficha identifica dois conectores M12 angulares codificação D e cabo CAT5/CAT5e de 1 m. A compatibilidade elétrica deve ser confirmada com as interfaces dos equipamentos.
Instalação em área úmida ou higiênica da indústria de alimentos	✓	Essa aplicação é indicada na ficha; o produto também apresenta graus de proteção IP65, IP67, IP68 e IP69K.
Aplicação com flexão contínua cujo raio seja menor que 15 vezes o diâmetro do cabo	✗	O raio mínimo informado para aplicação flexível é 15 vezes o diâmetro do cabo.
Equipamento com conector de outra codificação ou sem interface M12 compatível	✗	Os conectores do cabo são M12 com codificação D; não há evidência de compatibilidade mecânica com outras codificações ou interfaces.
Uso móvel em temperatura fora de 0...80 °C	✗	A faixa informada para temperatura ambiente móvel é 0...80 °C.
Uso fixo em temperatura fora de -25...100 °C	✗	A faixa informada para temperatura ambiente fixa é -25...100 °C.

INSTALAÇÃO

Como instalar o Cabo Ethernet Industrial IFM EVF544, CAT5e, 1 m, 2 conectores M12 angulares, codificação D

Confirme que as duas portas a interligar aceitam conectores M12 com codificação D e que os requisitos elétricos e de comunicação são compatíveis.
Verifique se o comprimento de 1 m atende ao percurso e se o roteamento não tensiona os conectores.
Inspecione cabo, conectores, contatos e superfícies de vedação antes da montagem; não instale componentes danificados.
Alinhe cada conector pela codificação antes de encaixar; evite forçar ou cruzar a rosca.
Aperte o bloqueio dentro da faixa de torque indicada de 0,6...1,2 Nm, utilizando ferramenta adequada e sem exceder o limite.
Após a montagem, confirme o encaixe nas duas extremidades, o roteamento sem curvaturas abaixo do mínimo e a comunicação do enlace conforme o procedimento do equipamento conectado.

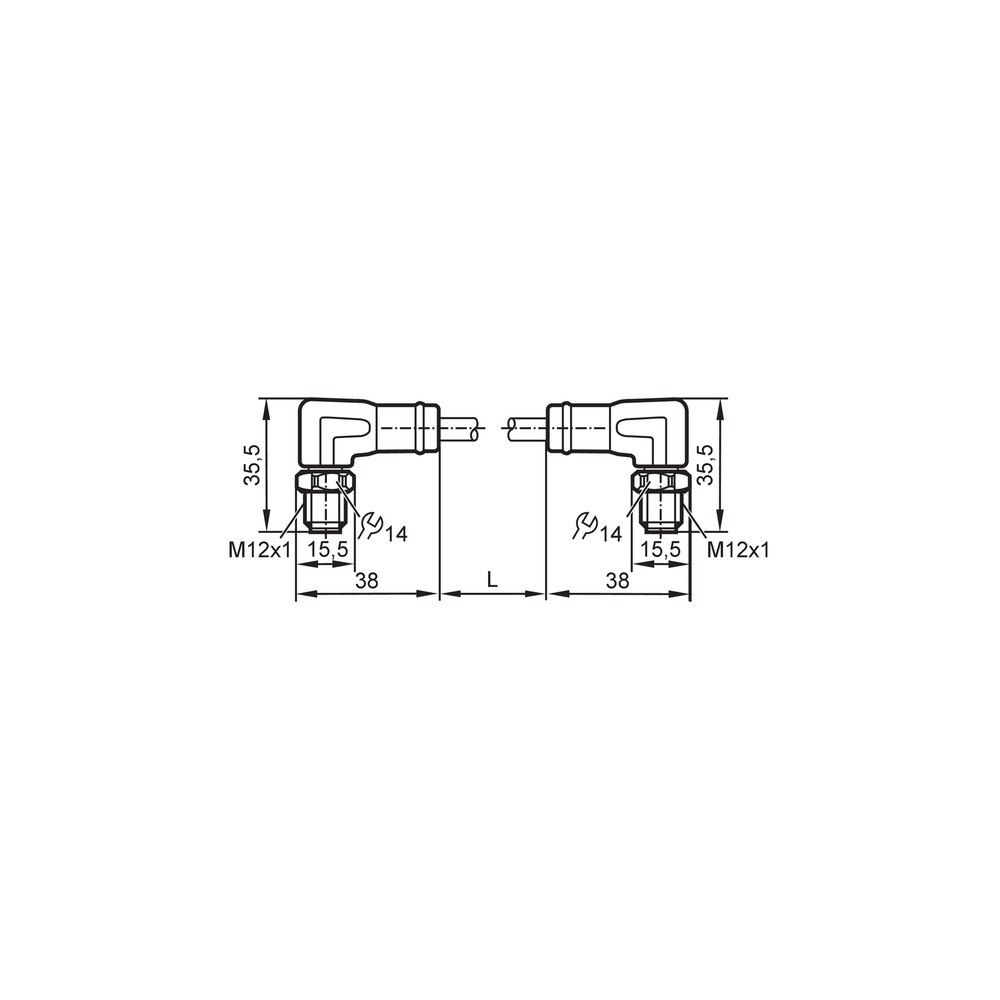

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O enlace Ethernet não estabelece comunicação.	Conector não totalmente encaixado, codificação ou interface incompatível, ou falha em uma das portas conectadas.	Inspecione o encaixe e confirme que ambas as interfaces são M12 codificação D; teste as portas e a configuração de comunicação conforme os manuais dos equipamentos.
Comunicação intermitente durante movimentação do cabo.	Curvatura abaixo do raio mínimo, tração ou esforço mecânico na conexão.	Inspecione o percurso em movimento e confirme raio de curvatura de pelo menos 15 vezes o diâmetro do cabo; verifique se os conectores ficam sem tração.
Perda de vedação ou entrada de umidade na conexão montada.	Conector desalinhado, bloqueio insuficientemente apertado ou superfície de vedação suja ou danificada.	Desenergize conforme o procedimento do equipamento, inspecione as superfícies de contato e vedação e confira o aperto dentro de 0,6...1,2 Nm.
Falha que aparece após instalação em ambiente ou condição de movimento fora da faixa especificada.	Temperatura ou condição de movimentação incompatível com a faixa informada para operação fixa ou móvel.	Compare as condições reais com -25...100 °C em instalação fixa e 0...80 °C em instalação móvel; para movimento, confira também velocidade e aceleração declaradas.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM EVF544 (PT-BR) (Datasheet) Desenho em escala IFM EVF544 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM EVF544 e para que serve?

É um cabo de ligação Industrial Ethernet CAT5/CAT5e para áreas úmidas e higiênicas da indústria de alimentos. Tem 1 m e conectores M12 angulares codificação D nas duas extremidades.

O que acompanha o EVF544?

A ficha informa uma peça por embalagem: o cabo de ligação Ethernet EVF544. Não há acessórios adicionais listados.

O EVF544 serve para qualquer porta M12?

Não é possível afirmar compatibilidade com qualquer porta M12. Os conectores são codificação D; confirme também a compatibilidade elétrica e de comunicação do equipamento.

Posso usar este cabo fora da faixa de temperatura informada?

A ficha informa -25...100 °C para instalação fixa e 0...80 °C para instalação móvel. Não há faixa declarada para uso fora desses limites.

O cabo não estabelece comunicação; o que devo verificar antes de substituí-lo?

Confira se os conectores estão completamente encaixados e se as portas são M12 codificação D compatíveis. Depois, verifique as portas e a configuração de comunicação dos equipamentos conectados.

A comunicação cai quando o cabo se movimenta; qual pode ser a causa?

Uma causa possível é curvatura inferior ao raio mínimo ou esforço mecânico nos conectores. Verifique o percurso e mantenha o raio mínimo indicado de 15 vezes o diâmetro do cabo.

Devo escolher o EVF544 ou comprar um cabo de outra configuração?

Escolha o EVF544 se 1 m, dois conectores M12 angulares codificação D e CAT5/CAT5e atenderem à instalação. Se o percurso ou as interfaces exigirem outro comprimento, geometria ou codificação, selecione uma configuração correspondente após consultar o catálogo IFM.

O EVF544 é vendido em kit com outros componentes?

A ficha descreve uma peça por embalagem e não lista componentes adicionais. Para uma instalação completa, confirme separadamente os equipamentos e acessórios necessários.

Como evitar danos ao conectar o cabo?

Alinhe a codificação antes de encaixar e não force a rosca. A ficha especifica torque máximo de aperto de 0,6...1,2 Nm.

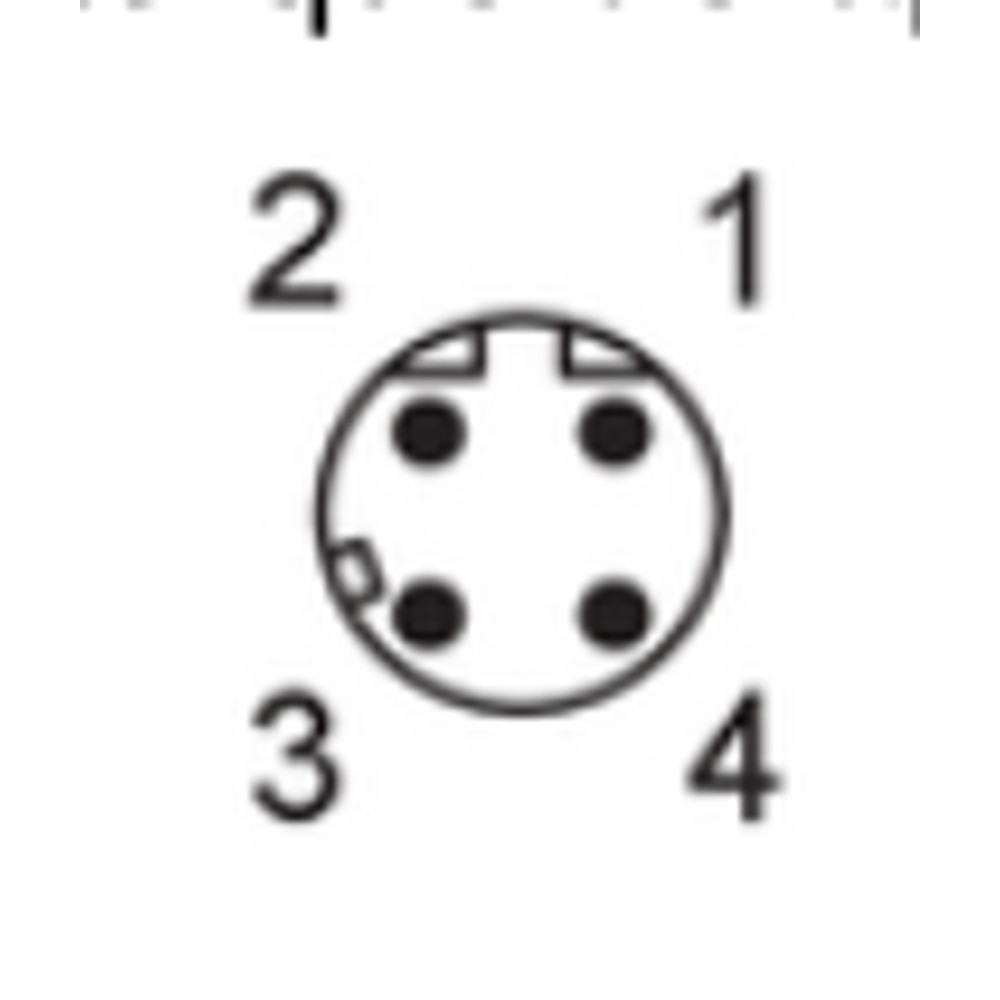

Qual procedimento devo seguir para confirmar a pinagem?

Consulte a folha de dados e a documentação dos equipamentos conectados antes de energizar. A ficha disponível não especifica um diagrama de pinagem separado.

GLOSSÁRIO TÉCNICO

Codificação D

Chaveamento mecânico dos conectores M12 indicado para a conexão deste cabo; deve corresponder à interface do equipamento. (Ref.: codificação do conector: D)

PROFINET Type C

Tipo de construção do cabo declarado para a conexão Industrial Ethernet do produto. (Ref.: tipo de cabo: PROFINET Type C)

Blindagem

Camada condutiva indicada no cabo para a conexão blindada; a ficha informa blindagem aplicada na conexão. (Ref.: cabo blindado)

Raio de curvatura

Raio mínimo que deve ser respeitado ao flexionar o cabo na aplicação. (Ref.: mínimo de 15 x diâmetro do cabo)

Grau de proteção IP

Classificação de proteção declarada para o produto contra ingresso de agentes externos, conforme as condições aplicáveis de montagem. (Ref.: IP65, IP67, IP68 e IP69K)
