Cabo Ethernet IFM EVF543 0.5m

Pré-visualizar: EVF543 IFM - Cabo de Ligação Ethernet Indústria Alimentícia 0.5m Código D IP69K

EVF543 IFM - Cabo de Ligação Ethernet Indústria Alimentícia 0.5m Código D IP69K

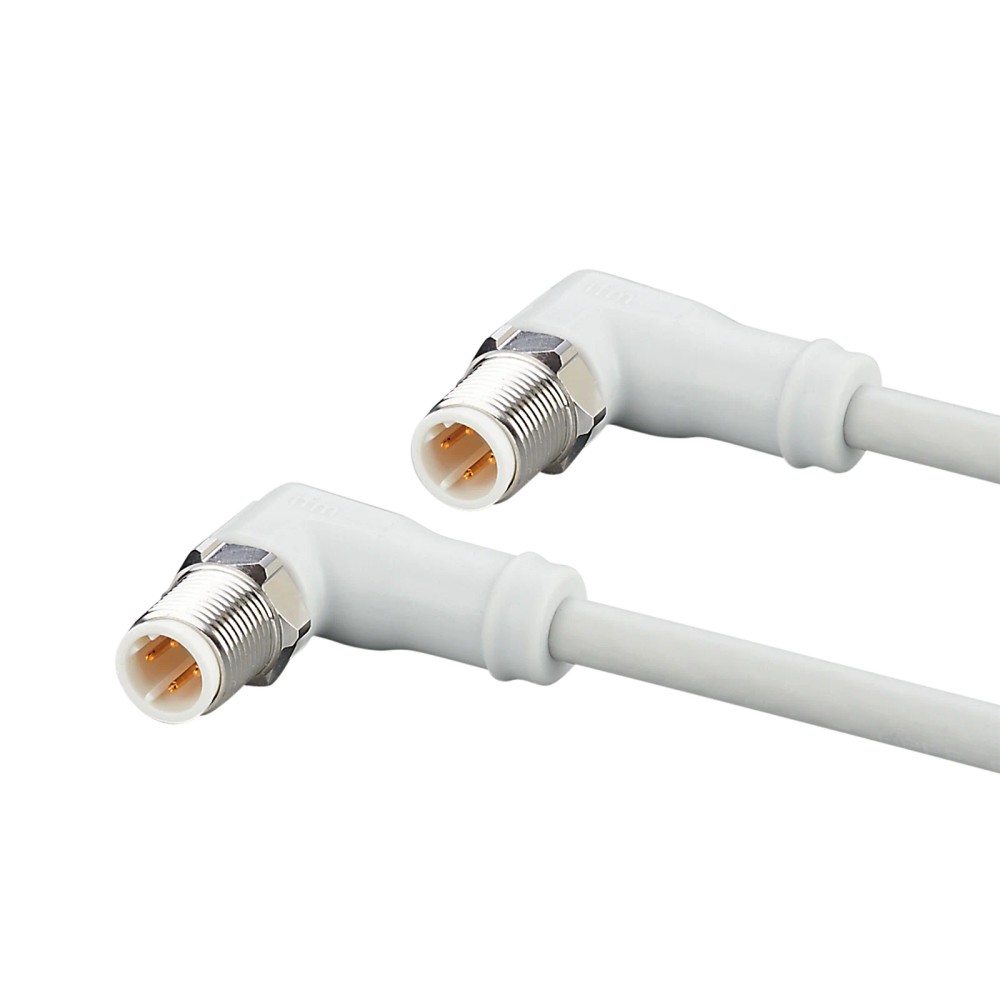

Imagem meramente ilustrativa

R$ 283,80

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVF543
EAN: 4021179312714
NCM do produto: 85444200

Destaques do Produto Comprimento 0.5 m...mais

Fechar menu

Saiba mais sobre: "EVF543 IFM - Cabo de Ligação Ethernet Indústria Alimentícia 0.5m Código D IP69K"

Destaques do Produto

Comprimento

0.5 m

Codificação

D (Ethernet)

Conexão

2 x M12 Angular

Material Porca

Aço Inox 316L

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o EVF543 IFM - Cabo de Ligação Ethernet Indústria Alimentícia 0.5m Código D IP69K

O EVF543 é um cabo de ligação Ethernet blindado de 0,5 metros, desenvolvido especificamente para ambientes higiênicos e úmidos na indústria de alimentos. Equipado com conectores M12 de codificação D e fabricado em materiais resistentes à corrosão, ele garante uma conexão estável e segura para redes CAT5/CAT5e. Suas principais características incluem a proteção IP69K, resistência a torção e construção sem silicone ou halogênio.

PRINCIPAIS ESPECIFICAÇÕES

SKU	EVF543
Comprimento	0.5 m
Conector	2 x M12 Angular (Cod. D)
Proteção	IP 65, 67, 68, 69K
Material	PP, Aço inox 316L
Temp. Amb.	-25 a 100 °C
Corrente	4 A
Blindado	Sim

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Áreas úmidas e higiênicas da indústria alimentícia.
Ambientes com necessidade de resistência a processos de limpeza IP69K.
Aplicações de Industrial Ethernet (CAT5/CAT5e) que requerem resistência à torção.

⚠ Considere outro se precisa de:

Aplicações com exposição contínua a temperaturas acima de 100°C.
Uso em sistemas de potência onde a corrente exceda 4 A.
Instalações onde o raio de curvatura seja inferior a 97,5 mm (15x o diâmetro do cabo de 6,5 mm).

APLICAÇÕES E USO

Conectividade de dispositivos de campo (sensores, atuadores) em redes Ethernet industriais.
Áreas de processamento de alimentos com necessidade de higienização frequente por jatos de água.
Aplicações robóticas ou de movimentação linear que exigem cabos com alta tolerância à curvatura e torção.
Sistemas industriais que operam sob protocolos Profinet (Type C).

COMO ESCOLHER

Antes de comprar o EVF543 IFM - Cabo de Ligação Ethernet Indústria Alimentícia 0.5m Código D IP69K, verifique estes pontos:

Aplicação em Zonas Húmidas

Escolha este modelo se o ambiente for de alta umidade, como fábricas de laticínios ou bebidas, onde a proteção IP69K é mandatória.

Movimentação Dinâmica

Indicado se houver necessidade de ciclos de curvatura > 1 milhão. Caso a instalação seja estática, modelos padrão sem blindagem podem ser considerados.

Protocolo de Rede

Confirme se o sistema utiliza protocolo Ethernet com conector de codificação D. Não é compatível com conexões M12 codificação A ou B (sensores padrão).

ESPECIFICAÇÕES TÉCNICAS

Dados de Comunicação
Tipo de produto	Cabo de ligação Ethernet	Identificação técnica
Protocolo	Ethernet / CAT5/CAT5e	Compatibilidade de rede

Dados Elétricos
Tensão de operação	30 AC / 60 DC V	Limite de tensão
Capacidade de carga	4 A	Corrente máxima
Classe de proteção	III	Isolamento elétrico

Condições Ambientais
Grau de proteção	IP 65, IP 67, IP 68, IP 69K	Resistência ambiental
Temperatura ambiente	-25...100 °C	Operação estacionária
Sem silicone	Sim	Compatibilidade com processos de pintura/higiene

Dados Mecânicos
Conector	2 x M12, angular, codificação D	Interface mecânica
Material da porca	1.4404 (aço inoxidável 316L)	Resistência à corrosão
Ciclos de curvatura	> 1 Mio.	Durabilidade em movimento

COMPATIBILIDADE

Comunicação

• Ethernet

• CAT5

• CAT5e

• Profinet Type C

Conexões

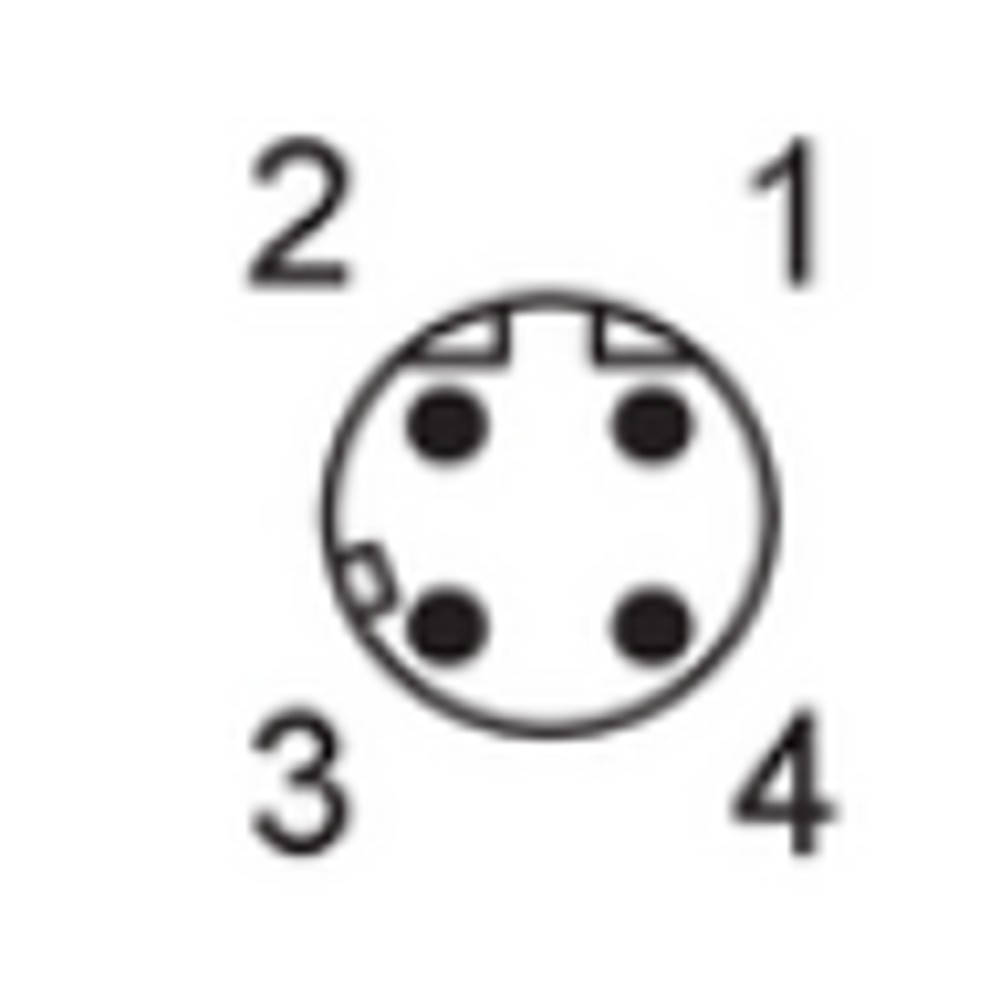

Elétrica Cabo de 4 polos, blindado, com conector angular M12 codificação D.

Processo Conexão M12 roscada (acoplamento mecânico seguro).

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Redes industriais Ethernet (100 Mbit/s)	✓	O cabo é especificado para CAT5/CAT5e com codificação D, ideal para estes protocolos.
Aplicações de sensores digitais comuns (Codificação A)	✗	A codificação D é incompatível fisicamente com conectores de codificação A ou B.
Indústria alimentícia (lavagem com jato d'água)	✓	Possui classificação IP69K e material em aço inox 316L resistente a corrosão.

INSTALAÇÃO

Como instalar o EVF543 IFM - Cabo de Ligação Ethernet Indústria Alimentícia 0.5m Código D IP69K

Desenergize o sistema antes de iniciar a conexão.
Limpe os conectores para remover possíveis sujidades ou resíduos.
Alinhe os pinos dos conectores M12 macho e fêmea com cuidado.
Rosqueie manualmente a porca de aço inoxidável até sentir resistência inicial.
Aplique o torque final de 0,6 a 1,2 Nm utilizando uma ferramenta apropriada para garantir a vedação IP69K.
Certifique-se de que o cabo não sofra tensão excessiva, deixando uma folga para vibrações ou movimentos.

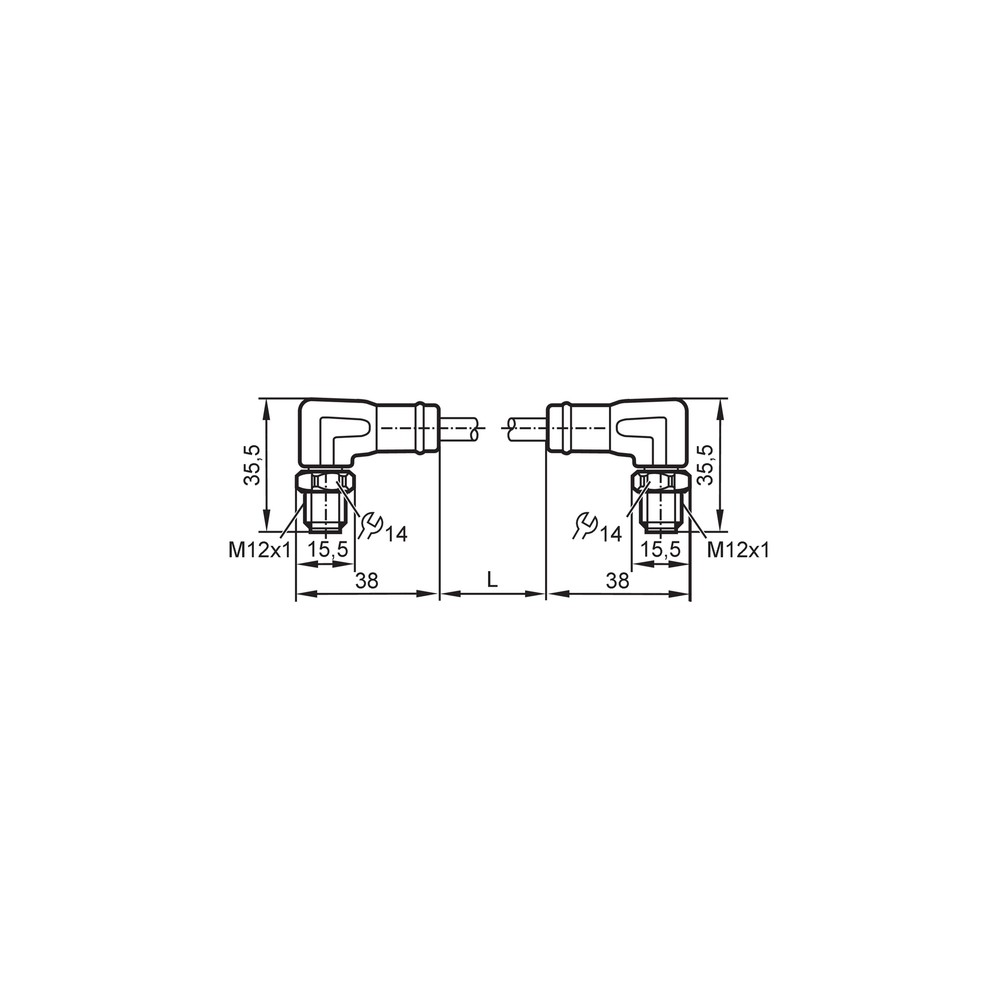

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Conector M12 com rosca espanada ou corpo trincado.	Uso de ferramentas inadequadas ou excesso de aperto.	Verificar se o torque aplicado está dentro da faixa de 0,6...1,2 Nm.
Perda intermitente de pacotes de dados na rede.	Raio de curvatura menor que o especificado (15x diâmetro).	Inspecionar a capa externa do cabo em busca de dobras ou deformações permanentes.
Falha na comunicação apesar da integridade física aparente.	Contaminação ou oxidação por agentes químicos externos.	Verificar se os contatos banhados a ouro apresentam coloração alterada ou presença de resíduos.
Desconexão física do cabo em operação.	Instalação em áreas com vibração mecânica intensa sem fixação.	Confirmar se o cabo está fixado corretamente, aliviando a tração sobre o conector.

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico EVF543 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é este cabo EVF543 da ifm?

O EVF543 é um cabo de ligação Ethernet com conectores M12 de codificação D, projetado para comunicação de dados em ambientes industriais exigentes.

Com quais protocolos de comunicação este cabo é compatível?

Este cabo é compatível com protocolos Ethernet e comunicações que utilizam padrão CAT5/CAT5e com velocidade de até 100 Mbit/s.

Existe alguma aplicação para a qual este cabo não é indicado?

O cabo não deve ser utilizado em aplicações que exijam protocolos que não sejam Ethernet ou em ambientes com temperaturas que excedam 100°C.

Posso usar este cabo em qualquer sistema elétrico?

Este cabo não é recomendado para aplicações de alta tensão ou correntes que excedam a capacidade de carga nominal de 4 A.

Como diagnosticar falhas de comunicação com este cabo?

Se a comunicação falhar, verifique primeiro se o torque de aperto dos conectores M12 está correto (0,6...1,2 Nm) e se não houve rompimento da blindagem por excesso de torção.

O que fazer se houver perda intermitente de sinal?

O sintoma de degradação do sinal pode indicar falha no cabo; verifique se o raio de curvatura mínimo (15x o diâmetro do cabo) foi respeitado durante a instalação.

Por que escolher este modelo em vez de um cabo Ethernet comum?

Este cabo é específico para ambientes higiênicos (IP69K), sendo superior a cabos Ethernet padrão que não suportam lavagens frequentes com alta pressão.

Este cabo vem em kits ou posso comprar tamanhos variados?

O EVF543 é uma unidade pronta para uso de 0,5m; não é um kit de montagem, portanto, deve ser escolhido conforme o comprimento necessário para a aplicação.

Quais cuidados tomar na instalação dos conectores M12?

Certifique-se de alinhar corretamente os pinos do conector M12 antes de girar a rosca, evitando forçar os contatos banhados a ouro.

Qual a garantia de procedência deste componente?

A origem e procedência são garantidas pela ifm electronic, assegurando a conformidade técnica dos materiais como o aço inox 316L (1.4404) para uso alimentício.

GLOSSÁRIO TÉCNICO

Codificação D

Padrão de conexão para conectores M12 utilizado para transmissão de dados Ethernet (Ref.: 100 Mbit/s).

IP69K

Grau de proteção que assegura resistência contra entrada de pó e alta pressão/temperatura de água (Ref.: Condições ambientais).

MPPE

Material polimérico utilizado no revestimento do cabo, escolhido por ser livre de halogênio (Ref.: Conexão elétrica).

Blindagem

Proteção metálica do cabo para reduzir interferências eletromagnéticas em sinais de dados (Ref.: Característica especial).

Aço 1.4404

Aço inoxidável 316L de alta resistência à corrosão, ideal para superfícies de contato em ambientes corrosivos (Ref.: Material porca).
