Cabo Ethernet IFM EVF542 M12 - Indústria Alimentícia

Pré-visualizar: EVF542 IFM - Cabo Ethernet ifm Indústria Alimentícia M12 D-Code 0,25m IP69K

EVF542 IFM - Cabo Ethernet ifm Indústria Alimentícia M12 D-Code 0,25m IP69K

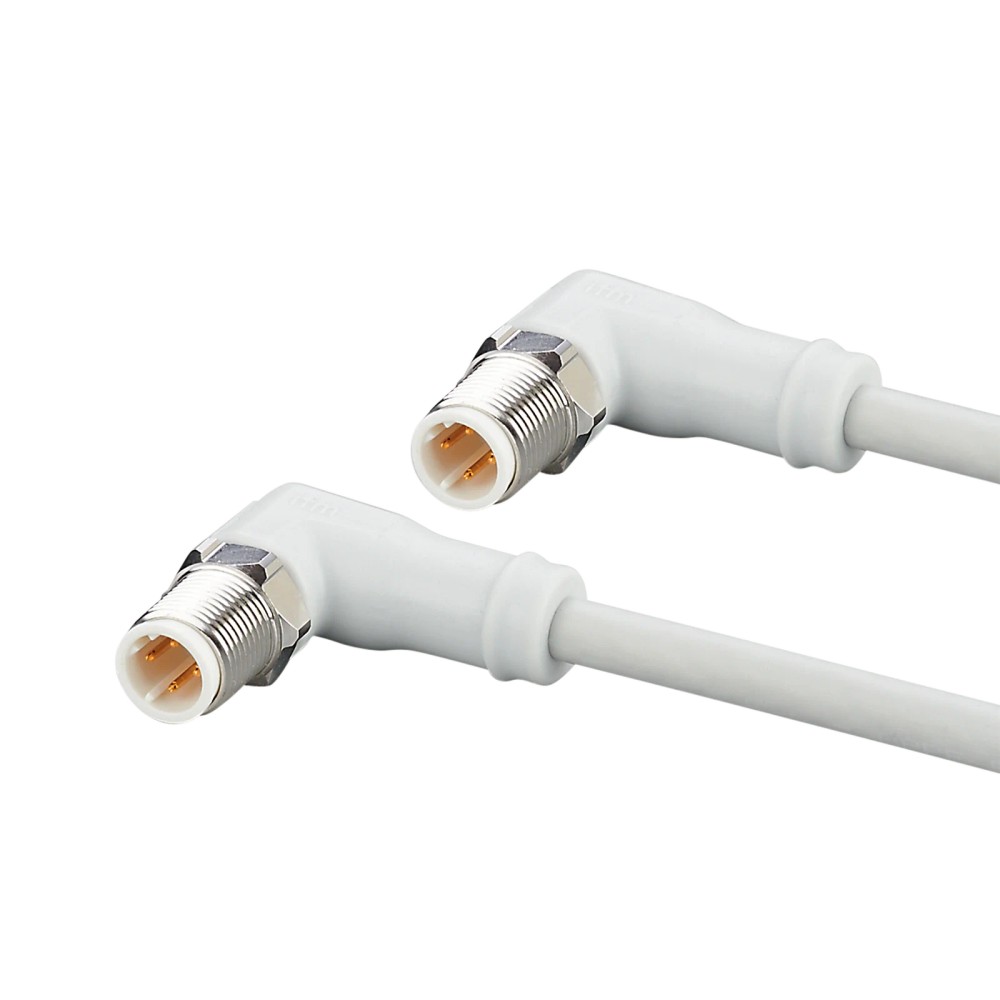

Imagem meramente ilustrativa

R$ 267,12

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVF542
EAN: 4021179312707
NCM do produto: 85444200

Destaques do Produto Comprimento 0,25 m...mais

Fechar menu

Saiba mais sobre: "EVF542 IFM - Cabo Ethernet ifm Indústria Alimentícia M12 D-Code 0,25m IP69K"

Destaques do Produto

Comprimento

0,25 m

Codificação

M12 D-Code

Formato dos conectores

2 x M12 angular

Rede

Industrial Ethernet, CAT5/CAT5e, 100 Mbit/s

Proteção

IP65, IP67, IP68 e IP69K

Construção do cabo

Blindado, sem silicone e sem halogênio

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de ligação Ethernet ifm EVF542, M12 D-Code angular, 0,25 m, IP69K

O ifm EVF542 é um cabo de ligação Ethernet blindado com dois conectores M12 angulares e codificação D, para aplicações de Industrial Ethernet. A ficha indica uso em áreas úmidas e higiênicas da indústria de alimentos, com CAT5/CAT5e e velocidade de 100 Mbit/s. O cabo tem 0,25 m, é sem silicone e sem halogênio, e possui proteção IP65, IP67, IP68 e IP69K.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	EVF542
Tipo	Cabo de ligação Ethernet, D-Code
Comprimento do cabo	0,25 m
Conexões	2 x M12 angular, codificação D
Aplicação de rede indicada	Industrial Ethernet; CAT5/CAT5e; 100 Mbit/s
Blindagem	Cabo blindado; blindagem aplicada
Graus de proteção informados	IP65, IP67, IP68 e IP69K
Temperatura ambiente	-25...100 °C; em aplicação móvel: 0...80 °C
Material da porca de bloqueio	Aço inoxidável 1.4404 / 316L
Peso	52 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexão de componentes com interface M12 D-Code em aplicações de Industrial Ethernet, respeitando o comprimento de 0,25 m e as características elétricas e mecânicas especificadas.
Instalações em áreas úmidas e higiênicas da indústria de alimentos, conforme os graus de proteção informados para o cabo.
Aplicações CAT5/CAT5e com velocidade de 100 Mbit/s, conforme indicado na ficha do produto.

⚠ Considere outro se precisa de:

Não selecionar quando a instalação exigir comprimento superior a 0,25 m sem validar uma extensão ou cabo de outro comprimento.
Não selecionar para uma interface que não corresponda à conexão M12 D-Code; confirmar codificação e compatibilidade do equipamento antes da ligação.
Não tratar o cabo como equipamento ativo de rede: ele não substitui switches, conversores ou outros dispositivos de comunicação.

APLICAÇÕES E USO

Uso indicado pelo cadastro: conexão de Industrial Ethernet em áreas úmidas e higiênicas da indústria de alimentos, com CAT5/CAT5e e 100 Mbit/s.
Em instalação com movimento, observar a faixa de temperatura móvel de 0...80 °C, o raio de curvatura mínimo de 15 vezes o diâmetro do cabo e os limites de movimento informados pelo fabricante.
A ficha informa velocidade máxima de movimento de 3,3 m/s sob deslocamento horizontal de 5 m e aceleração máxima de 5 m/s²; não extrapolar esse valor para condições diferentes sem consultar o fabricante.

COMO ESCOLHER

Antes de comprar o Cabo de ligação Ethernet ifm EVF542, M12 D-Code angular, 0,25 m, IP69K, verifique estes pontos:

Escolha o EVF542 quando

A aplicação requerer um cabo Ethernet de 0,25 m com dois conectores M12 angulares D-Code, blindagem e uso em áreas úmidas e higiênicas; a ficha também indica CAT5/CAT5e e 100 Mbit/s.

Verifique outra configuração quando

A distância, o formato do conector, a codificação ou as condições de movimento exigidas não corresponderem aos dados deste modelo. A ficha informa raio de curvatura mínimo de 15 vezes o diâmetro do cabo em aplicação flexível e condições específicas para velocidade de movimento.

ESPECIFICAÇÕES TÉCNICAS

Identificação e fornecimento
Fabricante	ifm / ifm electronic	Fabricante indicado no anúncio e no cadastro do produto.
Nome do produto	Cabo de ligação Ethernet ifm EVF542	Identificação do produto.
SKU / part number do anúncio	EVF542	Código informado nos dados básicos do anúncio.
GTIN	4021179312707	Identificador comercial informado no anúncio.
Part number do catálogo	VSTAN040VAS0,25R04STAN040VAS	Referência adicional indicada no cadastro do catálogo.
Quantidade por embalagem	1 peça	Quantidade indicada para a embalagem.
Peso	52 g	Peso informado nos atributos do produto.
NCM	8544.42.00	Classificação fiscal informada no cadastro.

Aplicação e comunicação
Tipo de produto	Cabo de ligação Ethernet; cabo de conexão com conector	Classificação do produto.
Aplicação indicada	Áreas úmidas e higiênicas na indústria de alimentos; Industrial Ethernet	Aplicações descritas no cadastro do produto.
Categoria Ethernet	CAT5/CAT5e	Categoria de cabo indicada na ficha.
Velocidade de comunicação	100 Mbit/s	Velocidade informada para a aplicação.
Tipo de cabo de rede	PROFINET Type C	Indicação presente na descrição da construção elétrica do cabo.

Dados elétricos e de conexão
Conectores	2 x M12, angulares	Configuração de conexão informada para o cabo.
Codificação dos conectores	D	Codificação especificada para os conectores M12.
Contatos	4, dourados	Material/acabamento informado para os contatos.
Seção e composição dos condutores	4 x 0,34 mm² (7 x Ø 0,25 mm)	Construção dos condutores indicada na ficha.
Tensão de operação	30 V AC / 60 V DC	Limite de operação informado no cadastro.
Corrente nominal / capacidade de carga total	4 A	Valor informado na ficha; observar as condições de instalação e o datasheet.
Classe de proteção elétrica	III	Classe de proteção declarada para o produto.
Torque máximo de aperto	0,6...1,2 Nm	Faixa informada para o bloqueio dos conectores.
Blindagem	Cabo blindado; blindagem aplicada	Característica indicada para o cabo e para a conexão.

Construção e materiais
Material do cabo	MPPE, sem halogênio	Material e característica indicados na construção do cabo.
Isento de silicone	Sim	Característica declarada no cadastro.
Material do corpo do conector	PP, sem halogênio	Material informado para o corpo do conector.
Material da porca de bloqueio	1.4404, aço inoxidável / 316L	Material especificado para o bloqueio.
Cor do cabo	Cinza	Cor indicada na descrição da construção.
Diâmetro do cabo	6,5 mm	Diâmetro externo informado.

Condições ambientais e proteção
Grau de proteção	IP65, IP67, IP68 e IP69K	Graus de proteção listados nos atributos do produto; a proteção depende da montagem correta das conexões.
Temperatura ambiente	-25...100 °C	Faixa informada para temperatura ambiente.
Temperatura ambiente em aplicação móvel	0...80 °C	Faixa específica informada para aplicação móvel.

Dados mecânicos e movimento
Comprimento do cabo	0,25 m	Comprimento especificado para este modelo.
Dimensões	35,5 x 15,5 x 38 mm	Dimensões informadas no cadastro do anúncio.
Raio de curvatura mínimo	15 x diâmetro do cabo	Valor mínimo indicado para aplicação flexível.
Ciclos de curvatura	> 1 milhão	Durabilidade declarada para ciclos de curvatura.
Esforço de torção	± 180 °/m	Valor informado para esforço de torção.
Velocidade máxima de movimento	3,3 m/s	Informada para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s².
Tolerância a dobras e deslocamentos	Sim	Característica indicada no cadastro do produto.

COMPATIBILIDADE

Comunicação

• Industrial Ethernet

• CAT5/CAT5e

• 100 Mbit/s

• PROFINET Type C indicado na descrição da construção do cabo

Conexões

Elétrica Dois conectores M12 angulares, codificação D, com 4 contatos dourados. Cabo blindado; seção informada de 4 x 0,34 mm² (7 x Ø 0,25 mm). A ficha informa corrente nominal/capacidade de carga total de 4 A e tensão de operação de 30 V AC / 60 V DC. Confirmar a atribuição dos pinos e os limites da instalação no datasheet do fabricante.

Processo Conexão elétrica por 2 x M12 angular, codificação D. A ficha não especifica uma conexão de processo; trata-se de um cabo de ligação.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ligação de Industrial Ethernet com interfaces M12 D-Code e requisitos CAT5/CAT5e, 100 Mbit/s	✓	Essas características de aplicação e comunicação estão indicadas na ficha do produto; confirme também o comprimento necessário e a interface do equipamento.
Instalação que exige dois conectores M12 angulares D-Code	✓	O cabo possui 2 x M12 angular com codificação D.
Instalação que exige um cabo maior que 0,25 m	✗	O comprimento informado para este modelo é 0,25 m.
Equipamento com conector de codificação diferente de D	✗	A codificação especificada para os conectores deste cabo é D; a ficha não declara compatibilidade com outras codificações.
Uso em área úmida ou higiênica da indústria de alimentos	✓	A ficha indica essa aplicação e informa graus de proteção IP65, IP67, IP68 e IP69K; a adequação final depende das condições de instalação e operação.

INSTALAÇÃO

Como instalar o Cabo de ligação Ethernet ifm EVF542, M12 D-Code angular, 0,25 m, IP69K

Confirme que as interfaces dos equipamentos são M12 com codificação D e que o comprimento de 0,25 m atende ao percurso.
Desenergize os equipamentos antes de conectar ou desconectar o cabo, seguindo os procedimentos da instalação.
Inspecione os conectores, contatos e cabo; não utilize o conjunto se houver dano visível.
Alinhe a codificação dos conectores com as portas correspondentes e acople sem forçar os contatos.
Aperte o bloqueio dentro da faixa indicada de 0,6...1,2 Nm, respeitando as instruções do equipamento conectado.
Em aplicação flexível, mantenha o raio de curvatura mínimo indicado e verifique a instalação conforme as condições de movimento e ambientais previstas.

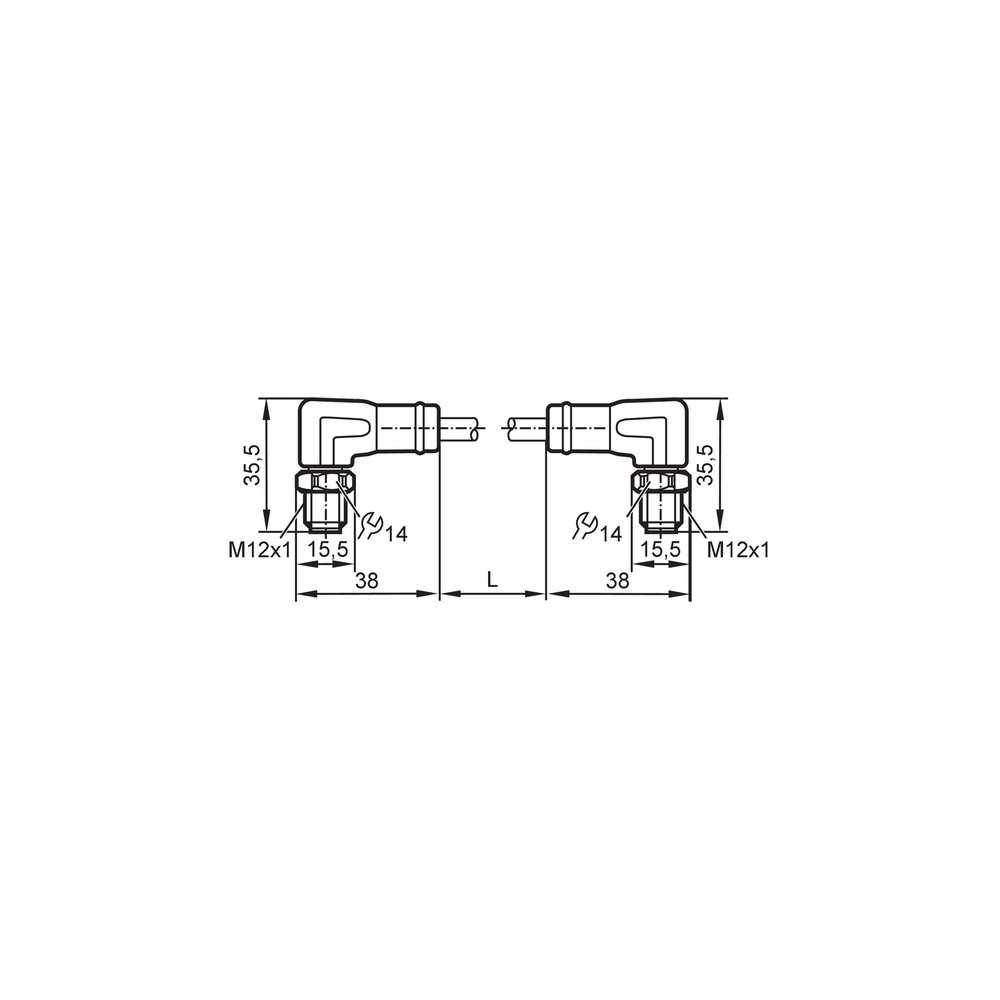

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A conexão Ethernet não estabelece link.	Conector não totalmente acoplado, codificação incompatível ou configuração inadequada da porta/equipamento.	Confirme que as portas são M12 D-Code, inspecione os contatos e verifique o estado do link e a configuração dos equipamentos.
Comunicação intermitente quando o cabo se movimenta.	Dano ou esforço mecânico no cabo, ou curvatura inferior ao mínimo especificado.	Inspecione o cabo ao longo do percurso e confira se o raio de curvatura respeita o mínimo de 15 vezes o diâmetro.
Há sinais de umidade na conexão ou falha após limpeza.	Acoplamento ou bloqueio incorreto, vedação comprometida ou conector danificado; o grau de proteção depende da montagem correta.	Verifique o estado das faces de conexão, o acoplamento e o aperto do bloqueio; compare as condições da instalação com as instruções do fabricante.
A comunicação não atende à velocidade esperada.	Incompatibilidade de interface, configuração dos equipamentos ou problema no cabeamento/conexão.	Confirme suporte a CAT5/CAT5e e 100 Mbit/s nos equipamentos, inspecione a conexão e consulte os indicadores de diagnóstico dos dispositivos.

DOCUMENTAÇÃO TÉCNICA

Datasheet EVF542 em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o EVF542 e para que serve?

É um cabo de ligação para Industrial Ethernet, indicado para conectar equipamentos por interfaces M12 D-Code. O cadastro indica aplicação em áreas úmidas e higiênicas da indústria de alimentos.

Quais conectores e velocidade de rede esse cabo tem?

O EVF542 tem dois conectores M12 angulares com codificação D e é indicado para CAT5/CAT5e a 100 Mbit/s. A ficha também descreve o cabo como PROFINET Type C.

O que acompanha o produto?

A ficha informa uma peça por embalagem. Não há acessórios adicionais listados no cadastro.

Posso usar o EVF542 em uma porta M12 com codificação diferente de D?

A ficha especifica conectores M12 D-Code, portanto não deve ser selecionado para uma porta de codificação diferente sem confirmação de compatibilidade do fabricante. Confira a codificação da porta antes da conexão.

Esse cabo serve para ligar um motor ou substituir um cabo de alimentação?

A ficha classifica o EVF542 como cabo de ligação Ethernet, não como cabo de motor ou de alimentação. Use-o para comunicação Ethernet conforme as especificações do fabricante.

A conexão cai quando o cabo se move: o que verifico antes de trocar?

Inspecione o cabo e os conectores quanto a danos e confirme se o raio de curvatura mínimo está sendo respeitado. Verifique também o acoplamento e os diagnósticos das portas conectadas.

O cabo perde comunicação depois de uma lavagem: qual é a causa provável?

Uma conexão incompleta, bloqueio inadequado ou dano na conexão pode comprometer a vedação e a comunicação. Inspecione o acoplamento e as faces de conexão; os graus de proteção declarados pressupõem instalação correta.

Devo comprar este cabo ou escolher outro comprimento?

Escolha o EVF542 se 0,25 m atender ao percurso e as interfaces forem M12 D-Code. Para outra distância, procure uma versão com comprimento adequado e valide suas demais especificações.

Qual cuidado é importante ao instalar o cabo em uma aplicação flexível?

Respeite o raio de curvatura mínimo de 15 vezes o diâmetro do cabo. Para aplicações móveis, considere também a faixa de temperatura e as condições de movimento declaradas na ficha.

Como confirmar a atribuição dos pinos antes da ligação?

Consulte o datasheet oficial do EVF542 e as instruções dos equipamentos conectados, pois a ficha do anúncio não apresenta um diagrama de pinagem separado. Não deduza a pinagem apenas pela codificação do conector.

GLOSSÁRIO TÉCNICO

M12 D-Code

Conector circular M12 com codificação D, especificada para os dois conectores deste cabo (Ref.: codificação dos conectores).

Industrial Ethernet

Comunicação Ethernet aplicada a ambientes industriais; é a aplicação de comunicação indicada para o EVF542 (Ref.: aplicação e protocolo de comunicação).

CAT5/CAT5e

Categorias de cabeamento Ethernet citadas para a aplicação do produto (Ref.: categoria Ethernet).

IP69K

Grau de proteção listado entre as classificações do produto; a proteção efetiva depende da instalação correta da conexão (Ref.: grau de proteção).

Raio de curvatura mínimo

Limite de curvatura indicado para aplicação flexível, expresso como múltiplo do diâmetro do cabo (Ref.: mín. 15 x diâmetro do cabo).
