EVF534 IFM - Cabo Ethernet IFM Áreas Úmidas 20m M12 D-Code IP69K

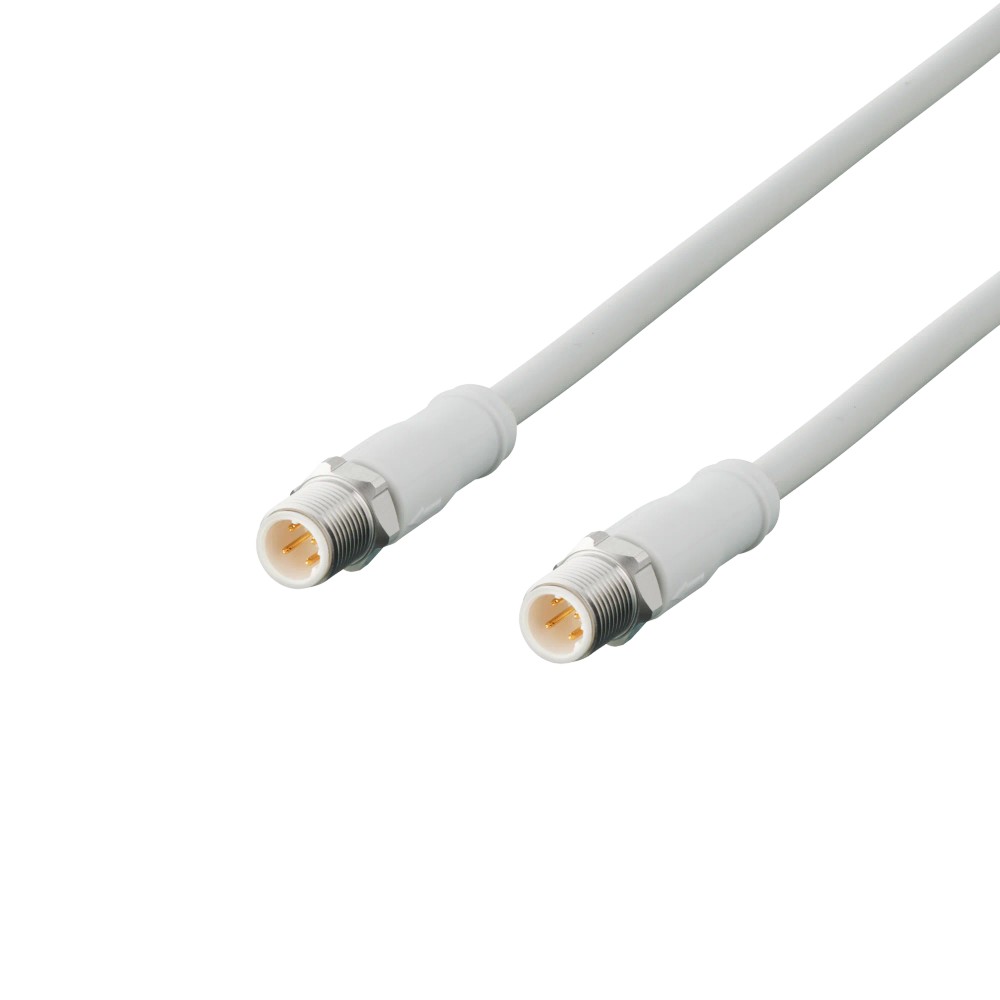

Imagem meramente ilustrativa

R$ 1.468,56

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVF534
EAN: 4021179307598
NCM do produto: 85444200

Destaques do Produto Comprimento 20 metros...mais

Fechar menu

Saiba mais sobre: "EVF534 IFM - Cabo Ethernet IFM Áreas Úmidas 20m M12 D-Code IP69K"

Destaques do Produto

Comprimento

20 metros

Tipo de Conector

M12 Reto

Codificação

D-Code

Proteção IP

IP69K

Aplicação

Higiênica / Industrial

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de Ligação Ethernet IFM EVF534 20m M12 D-Code IP69K

O cabo Ethernet IFM EVF534 é uma solução de 20 metros desenvolvida para redes industriais em áreas de alta higienização, como na indústria de alimentos. Possui conectores M12 com codificação D, blindagem contra interferências e contatos banhados a ouro para assegurar a confiabilidade na transmissão de dados. Sua estrutura suporta torção e dobras, sendo ideal para aplicações dinâmicas.

PRINCIPAIS ESPECIFICAÇÕES

SKU	EVF534
Comprimento	20 m
Tipo de Cabo	Ethernet, Codificação D
Grau de Proteção	IP65, IP67, IP68, IP69K
Material da Porca	Aço Inoxidável 1.4404
Temperatura	-25...100 °C
Corrente	4 A
Ciclos de Curvatura	> 1 milhão

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Ambientes higiênicos da indústria alimentícia e de bebidas.
Aplicações com movimento de arrasto (ciclos de curvatura > 1 milhão).
Redes industriais Ethernet, Profinet Type C.
Zonas com lavagem de alta pressão (IP69K).

⚠ Considere outro se precisa de:

Instalação em áreas com temperaturas excedendo 100°C.
Flexão com raio menor que 97,5 mm (15x diâmetro do cabo).
Uso em redes que não suportam codificação D (ex: sensores I/O analógicos padrão).
Uso de ferramentas de aperto acima de 1,2 Nm.

APLICAÇÕES E USO

Transmissão de dados Ethernet em redes industriais (CAT5/CAT5e).
Ambientes úmidos sujeitos a limpeza frequente (lavagem de alta pressão, IP69K).
Aplicações robóticas ou de movimentação com exigência de ciclos de curvatura > 1 milhão.
Integração em sistemas Profinet onde a resistência química e higiênica é mandatória.

COMO ESCOLHER

Antes de comprar o Cabo de Ligação Ethernet IFM EVF534 20m M12 D-Code IP69K, verifique estes pontos:

Escolha este modelo

Se a aplicação requer transmissão de rede Ethernet/Profinet em ambientes onde há lavagem frequente, uso de produtos químicos e movimento mecânico, aproveitando a durabilidade superior do revestimento MPPE e vedação IP69K.

Busque alternativa

Se a rede exigir padrão Gigabit (CAT6 ou superior) ou se o comprimento necessário for significativamente menor ou maior que 20 metros, ou ainda, se a aplicação for em escritório sem necessidade de proteção contra líquidos.

ESPECIFICAÇÕES TÉCNICAS

Dados de Conectividade
Tipo de cabo	Ethernet / Profinet Type C	Padrão de comunicação industrial para dados e automação.
Comprimento	20 m	Comprimento fixo do cabo de ligação.
Blindagem	Blindado	Proteção contra interferência eletromagnética (EMI).

Dados Elétricos
Tensão de operação	30 AC / 60 DC V	Limite de tensão de trabalho conforme normas de segurança.
Capacidade de corrente total	4 A	Limite máximo suportado pelo cabeamento.
Classe de proteção	III	Isolamento elétrico de segurança.

Condições Ambientais e Mecânicas
Grau de proteção IP	IP 65, IP 67, IP 68, IP 69K	Níveis de vedação contra poeira e água pressurizada.
Temperatura ambiente	-25...100 °C	Faixa de operação térmica recomendada.
Material da porca	1.4404 (Aço inoxidável)	Material do componente de fixação mecânica.
Material do invólucro	PP (Polipropileno)	Material plástico resistente sem halogênio.

COMPATIBILIDADE

Comunicação

• Industrial Ethernet

• Profinet Type C

• CAT5 / CAT5e

Conexões

Elétrica 20 metros, Cabo blindado, MPPE, sem halogênio

Processo Conector M12, 4 polos, Codificação D

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Redes Ethernet em indústrias de alimentos	✓	O material é livre de halogênio, resistente a agentes químicos e possui proteção IP69K.
Aplicações de robótica industrial	✓	Suporta torção (± 180 °/m) e mais de 1 milhão de ciclos de curvatura.
Conexões em redes gigabit (1000 Mbit/s)	✗	O cabo é certificado para CAT5/CAT5e (100 Mbit/s), não sendo otimizado para Gigabit.

INSTALAÇÃO

Como instalar o Cabo de Ligação Ethernet IFM EVF534 20m M12 D-Code IP69K

Certifique-se de que a alimentação da rede esteja desligada.
Verifique a integridade dos pinos do conector M12 e do receptáculo.
Alinhe a codificação D (chaveamento) do conector macho com a fêmea.
Rosqueie a porca de aço inoxidável manualmente até o fim.
Utilize chave dinamométrica para aplicar torque entre 0,6 e 1,2 Nm.
Certifique-se de que o cabo não sofra tensão mecânica excessiva logo após o conector.

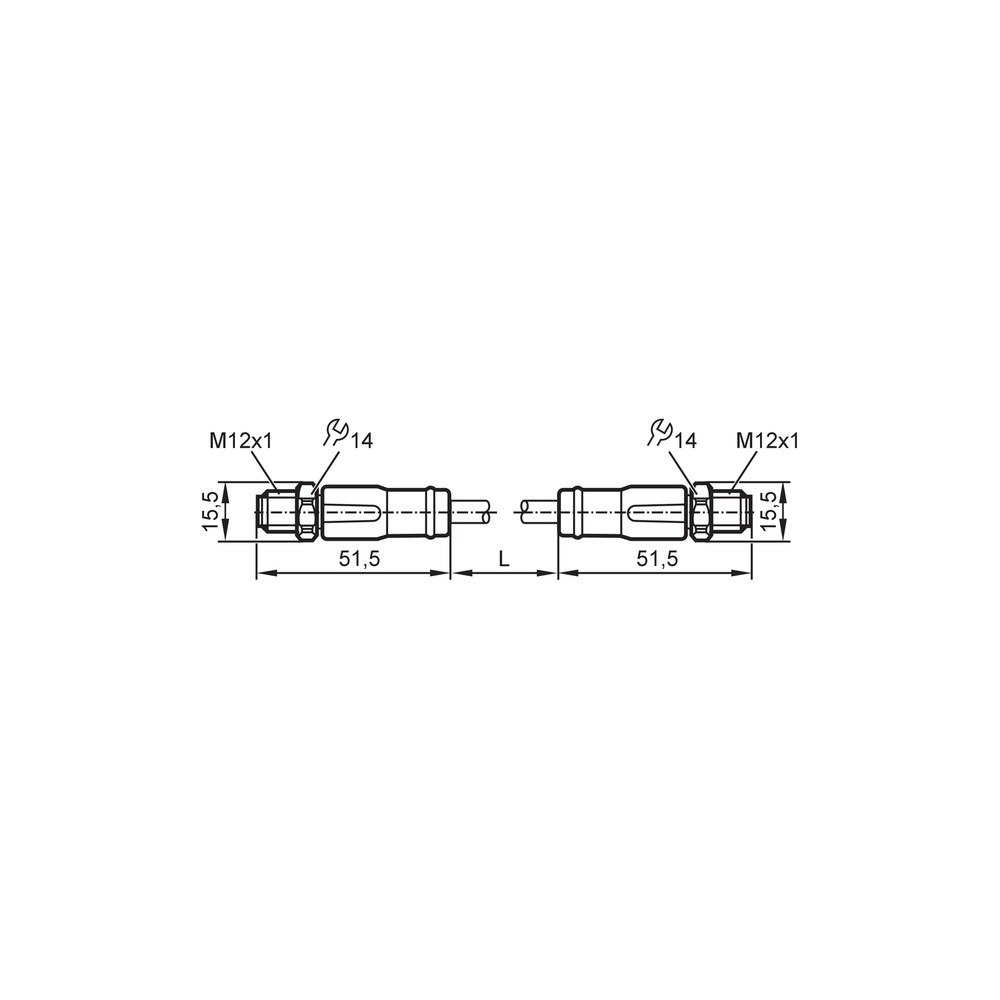

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Falha intermitente na comunicação de dados.	Aperto excessivo ou desalinhamento do conector M12 durante a instalação.	Inspecionar pinos do conector quanto a empenamento e verificar torque aplicado.
Erro de checksum nos pacotes de dados ou latência alta.	Raio de curvatura muito fechado forçando a blindagem.	Verificar se o raio de dobra está acima de 97,5 mm.
Corrosão ou oxidação nos contatos internos.	Infiltração de líquidos por falha na vedação do conector.	Desconectar e verificar presença de umidade ou oxidação nos contatos banhados a ouro.
Perda de pacotes e erros aleatórios na rede.	Interferência eletromagnética por falta de aterramento do cabo.	Verificar se a blindagem foi corretamente conectada ao terra no lado do painel.

DOCUMENTAÇÃO TÉCNICA

Folha de Dados Técnicos EVF534 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o cabo Ethernet IFM EVF534 e qual sua principal aplicação?

O EVF534 é um cabo de conexão industrial Ethernet M12 de 20 metros, projetado especificamente para áreas úmidas e higiênicas na indústria de alimentos, com blindagem contra interferências.

O que acompanha o cabo ao adquirir esta peça?

Ele acompanha apenas o cabo de 20 metros com conector M12 macho reto (4 pinos, codificação D), pronto para instalação em redes industriais CAT5/CAT5e.

Existem restrições de instalação para este cabo?

Este cabo não deve ser utilizado em ambientes com temperaturas superiores a 100 °C ou onde o raio de curvatura seja inferior a 15 vezes o diâmetro do cabo (97,5 mm), sob risco de danos físicos.

O cabo pode ser usado em conectores M12 comuns de sensores?

Ele não é compatível com aplicações que exigem conectores M12 com codificação A, B ou X, pois a codificação D é exclusiva para transmissão de dados Ethernet/Profinet.

Como diagnosticar falhas de conexão neste cabo?

Sintomas como perda de pacotes ou desconexão da rede podem indicar falha na blindagem ou ruptura interna, que deve ser verificada com um multímetro para continuidade e teste de isolamento.

O que verificar antes de substituir o cabo?

Se houver oxidação excessiva na porca ou degradação da capa, verifique se o agente de limpeza utilizado é compatível com o material do invólucro (PP) e a porca de aço inoxidável 1.4404.

Qual a vantagem deste cabo em relação a modelos comuns?

Este cabo é superior para ambientes higiênicos devido ao grau de proteção IP69K e material resistente a agentes químicos, diferentemente de cabos Ethernet de escritório que degradam rapidamente.

Devo comprar este cabo de 20m ou emendar dois de 10m?

A escolha entre este modelo de 20m e um cabo customizado depende estritamente da distância física entre os dispositivos, pois a emenda de cabos Ethernet degrada a integridade do sinal.

Qual o cuidado fundamental na montagem do conector M12?

A instalação exige aperto manual ou com ferramenta dinamométrica (0,6...1,2 Nm) para garantir a vedação IP69K e o alinhamento da codificação D.

Qual a procedência deste cabo Ethernet?

Este item é fornecido diretamente pela IFM, garantindo a procedência técnica e conformidade com as normas industriais de cabeamento para a série EVF.

GLOSSÁRIO TÉCNICO

IP69K

Grau de proteção que assegura resistência contra jatos de água de alta pressão e alta temperatura. (Ref.: DIN 40050-9)

Codificação D

Padrão de conexão M12 para redes Ethernet/Profinet de até 100 Mbit/s. (Ref.: IEC 61076-2-101)

MPPE

Polipropileno modificado, material livre de halogênio, resistente a químicos e flexível. (Ref.: Ficha Técnica)

Aço Inoxidável 1.4404

Aço de alta resistência à corrosão (316L), ideal para ambientes agressivos e alimentícios. (Ref.: EN 10088)

Profinet Type C

Classificação para cabos destinados a aplicações industriais com alta flexibilidade e movimento contínuo. (Ref.: Profinet Guideline)
