Cabo Ethernet IFM EVF533 10m - IP69K Industrial

Pré-visualizar: EVF533 IFM - Cabo de Ligação Ethernet ifm Indústria Alimentícia 10m M12 D-Code IP69K

EVF533 IFM - Cabo de Ligação Ethernet ifm Indústria Alimentícia 10m M12 D-Code IP69K

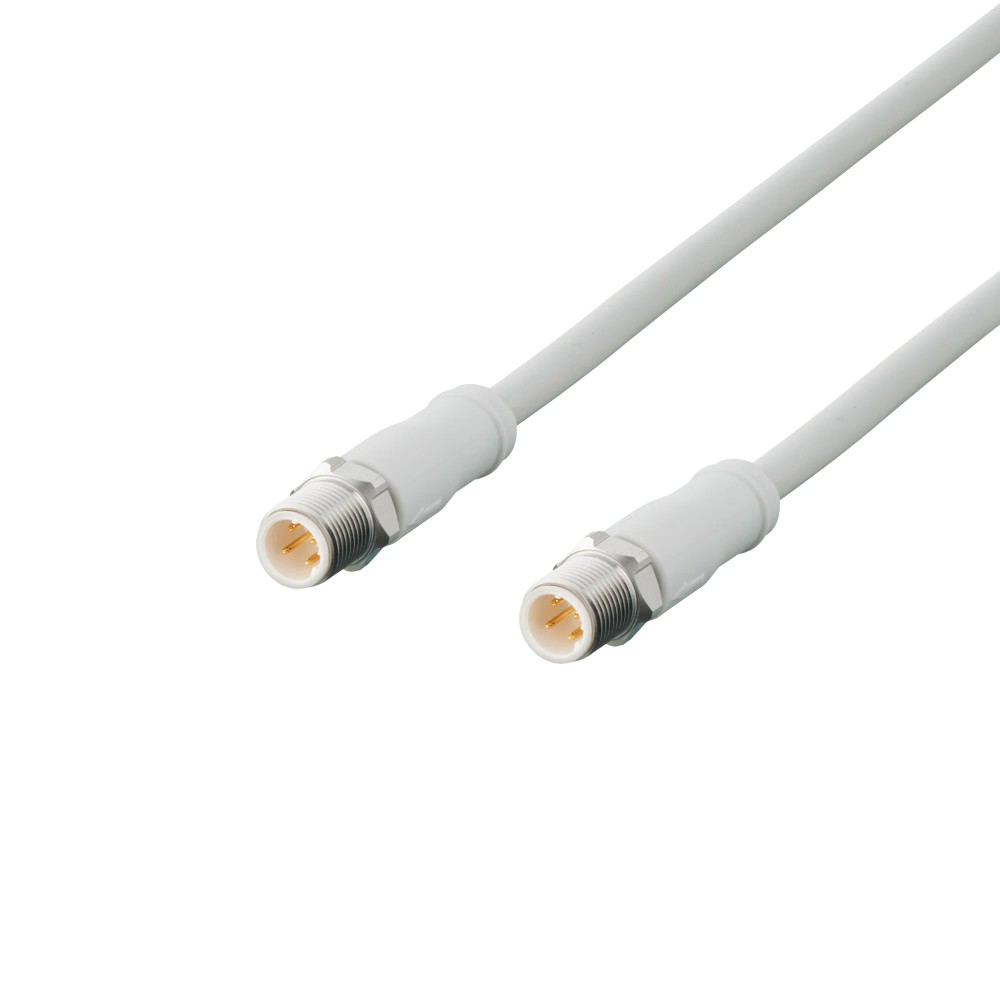

Imagem meramente ilustrativa

R$ 867,24

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVF533
EAN: 4021179307581
NCM do produto: 85444200

Destaques do Produto Comprimento 10 m...mais

Fechar menu

Saiba mais sobre: "EVF533 IFM - Cabo de Ligação Ethernet ifm Indústria Alimentícia 10m M12 D-Code IP69K"

Destaques do Produto

Comprimento

10 m

Interface

Industrial Ethernet CAT5/CAT5e, até 100 Mbit/s

Conector

M12 reto, codificação D, 4 contatos

Proteção

IP65, IP67, IP68 e IP69K

Ambiente móvel

Temperatura de 0...80 °C; velocidade máxima de 3,3 m/s conforme condição especificada pelo fabricante

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de Ligação Ethernet ifm EVF533, 10 m, M12 D-Code, IP69K

O ifm EVF533 é um cabo de ligação para Industrial Ethernet, destinado a conexões em áreas úmidas e higiênicas da indústria de alimentos. Possui 10 m de comprimento, conector M12 reto com codificação D e cabo CAT5/CAT5e para comunicação de até 100 Mbit/s. Sua construção inclui blindagem, contatos dourados e proteção IP65, IP67, IP68 e IP69K.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	EVF533
Aplicação de comunicação	Industrial Ethernet, CAT5/CAT5e, até 100 Mbit/s
Comprimento do cabo	10 m
Conector	M12 reto, codificação D, 4 contatos
Proteção IP	IP65, IP67, IP68 e IP69K
Cabo	MPPE, blindado, sem halogênio, cinza, Ø 6,5 mm; 4 x 0,34 mm²
Temperatura ambiente	-25...100 °C; em aplicação móvel: 0...80 °C
Porca de bloqueio	Aço inoxidável 1.4404 / 316L
Peso	667,5 g
Identificação	SKU EVF533; GTIN 4021179307581

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Interligação de equipamentos Industrial Ethernet que utilizem conexão M12 com codificação D e sejam compatíveis com CAT5/CAT5e, até 100 Mbit/s.
Instalações em áreas úmidas e higiênicas da indústria de alimentos, respeitando as condições de montagem e os limites ambientais especificados.
Aplicações que requeiram cabo blindado de 10 m, sem silicone e sem halogênio.

⚠ Considere outro se precisa de:

Não selecionar quando o equipamento exigir conector com codificação diferente de D ou uma geometria de conexão diferente de M12 reto; confirme também a compatibilidade elétrica e de comunicação do dispositivo.
Não utilizar como conexão de alimentação ou como cabo para protocolo, velocidade ou pinagem diferentes dos especificados para Industrial Ethernet CAT5/CAT5e; a ficha não declara compatibilidade com essas funções.

APLICAÇÕES E USO

Uso declarado: ligação Industrial Ethernet em áreas úmidas e higiênicas da indústria de alimentos, com cabo de 10 m e comunicação CAT5/CAT5e até 100 Mbit/s.
Uso declarado: instalações que necessitem de cabo blindado, sem silicone e sem halogênio, observando a proteção IP indicada e a montagem correta dos conectores.
Uso condicionado: aplicações com movimento do cabo, somente dentro dos limites indicados de temperatura móvel, velocidade, aceleração, torção e raio mínimo de curvatura; consultar o datasheet para a configuração de movimento.

COMO ESCOLHER

Antes de comprar o Cabo de Ligação Ethernet ifm EVF533, 10 m, M12 D-Code, IP69K, verifique estes pontos:

Escolha o EVF533 quando

A instalação exigir cabo de ligação Industrial Ethernet de 10 m, com conector M12 reto codificado D, comunicação CAT5/CAT5e de até 100 Mbit/s e uso em ambiente úmido ou higiênico.

Verifique outra configuração quando

O equipamento exigir comprimento diferente, conector ou codificação distintos, ou quando a instalação móvel exceder a faixa de temperatura móvel de 0...80 °C ou as condições de movimento declaradas pelo fabricante. Compare a pinagem e os requisitos elétricos do equipamento antes da conexão.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo	EVF533	Identificação do produto no fabricante.
Tipo de produto	Cabo de ligação Ethernet	Função declarada.
Aplicação	Áreas úmidas e higiênicas na indústria de alimentos; Industrial Ethernet	Aplicação indicada na ficha.
Categoria Ethernet	CAT5/CAT5e	Categoria declarada para o cabo.
Taxa de transmissão	100 Mbit/s	Valor declarado para a aplicação Ethernet.
SKU	EVF533	Código comercial do anúncio.
GTIN	4021179307581	Identificador comercial do produto.
Part number	VSTGN040VAS0010R04STGN040VAS	Referência indicada no conjunto de dados do produto.

Dados elétricos e de comunicação
Tensão de operação	30 V AC / 60 V DC	Limites declarados na ficha.
Capacidade de carga total	4 A	Valor declarado para a capacidade de carga total.
Capacidade de corrente total (UL)	1,66 A	Valor declarado para a condição UL.
Classe de proteção	III	Classificação declarada.
Blindagem	Cabo blindado; blindagem aplicada na conexão	Característica declarada do cabo e do conector.

Conexões
Conector	1 x M12 reto, codificação D	Formato e codificação declarados; verificar correspondência com a porta do equipamento.
Contatos do conector	4, dourados	Material/acabamento declarado para os contatos.
Corpo do conector	PP, sem halogênio	Material e característica declarados.
Bloqueio do conector	Aço inoxidável 1.4404 / 316L	Material declarado para o mecanismo de bloqueio.
Torque máximo de aperto	0,6...1,2 Nm	Faixa declarada para aperto do conector.

Construção do cabo
Comprimento	10 m	Comprimento total declarado.
Tipo e material do cabo	MPPE, sem halogênio, cinza	Construção declarada.
Diâmetro externo	6,5 mm	Dimensão declarada do cabo.
Condutores	4 x 0,34 mm² (7 x Ø 0,25 mm)	Configuração e seção transversal declaradas.
Material do invólucro	PP, sem halogênio	Material declarado para o invólucro.
Sem silicone	Sim	Característica declarada.
Sem halogênio	Sim	Característica declarada.

Condições ambientais e proteção
Graus de proteção IP	IP65, IP67, IP68 e IP69K	Classificações declaradas; a adequação depende da instalação correta das conexões.
Temperatura ambiente	-25...100 °C	Faixa geral declarada.
Temperatura ambiente em aplicação móvel	0...80 °C	Faixa específica declarada para condição móvel.
Temperatura ambiente cULus	Até 65 °C	Limite indicado na observação cULus.
Temperatura de armazenamento	-25...55 °C	Faixa declarada para armazenamento.
Umidade de armazenamento	10...100 %	Faixa declarada para armazenamento.
Condição climática de armazenamento	1K22 / DIN 60721-3-1	Referência indicada para condições climáticas de armazenamento.

Dados mecânicos e movimento
Dimensões indicadas	15,5 x 15,5 x 51,5 mm	Dimensões fornecidas nos dados do anúncio.
Peso	667,5 g	Massa indicada no dataset do produto.
Raio mínimo de curvatura em aplicação flexível	15 x diâmetro do cabo	Raio mínimo declarado para aplicação flexível; considerar o diâmetro do cabo como referência.
Ciclos de curvatura	> 1 milhão	Durabilidade declarada para ciclos de curvatura.
Tolerância a dobras e deslocamentos	Sim	Característica declarada para movimento do cabo.
Esforço de torção	± 180 °/m	Limite de torção declarado.
Velocidade de movimento	Máx. 3,3 m/s	Valor declarado para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s².
Aceleração máxima declarada	5 m/s²	Condição associada à velocidade máxima de movimento declarada.
Deslocamento horizontal associado	5 m	Condição de referência da velocidade máxima declarada.

COMPATIBILIDADE

Comunicação

• Industrial Ethernet, CAT5/CAT5e, até 100 Mbit/s.

• Cabo blindado; a ficha não identifica protocolos adicionais nem lista dispositivos específicos compatíveis.

Conexões

Elétrica Cabo de 10 m, 4 x 0,34 mm², blindado, com conector M12 reto de 4 contatos e codificação D. Tensão de operação declarada: 30 V AC / 60 V DC; capacidade de carga total: 4 A. Confirmar pinagem e requisitos elétricos do equipamento conectado no datasheet.

Processo Não se aplica: é um cabo de conexão elétrica/de comunicação e não possui conexão de processo para fluido.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamento Industrial Ethernet com conexão M12 D-Code e requisito CAT5/CAT5e até 100 Mbit/s.	✓	A ficha declara M12 reto com codificação D e uso em Industrial Ethernet CAT5/CAT5e até 100 Mbit/s; validar pinagem com o equipamento.
Instalação em área úmida ou higiênica da indústria de alimentos.	✓	Essa aplicação é declarada para o produto, que possui graus de proteção IP65, IP67, IP68 e IP69K.
Equipamento com conector M12 de codificação diferente de D ou conexão não M12.	✗	A conexão física declarada é M12 reto com codificação D; a ficha não declara compatibilidade mecânica com outra codificação ou formato.
Aplicação móvel com temperatura ambiente fora de 0...80 °C.	✗	A faixa declarada para temperatura ambiente móvel é 0...80 °C; a faixa geral de -25...100 °C não substitui esse limite em movimento.
Uso como cabo de alimentação ou para protocolo não especificado.	✗	O produto é declarado para Industrial Ethernet; a ficha não especifica uso como cabo de alimentação nem compatibilidade com outros protocolos.

INSTALAÇÃO

Como instalar o Cabo de Ligação Ethernet ifm EVF533, 10 m, M12 D-Code, IP69K

Confirme que a porta do equipamento é M12 com codificação D e que os requisitos de comunicação são Industrial Ethernet CAT5/CAT5e até 100 Mbit/s.
Verifique a pinagem e os requisitos elétricos do equipamento conectado no respectivo manual e no datasheet do EVF533.
Planeje o percurso para respeitar o raio mínimo de curvatura de 15 vezes o diâmetro do cabo em aplicação flexível.
Em instalação móvel, mantenha a aplicação dentro da faixa de temperatura e das condições de velocidade e aceleração declaradas.
Alinhe o conector M12 sem forçar os contatos e aperte o bloqueio dentro da faixa de torque indicada pelo fabricante.
Após a conexão, verifique o assentamento do conector, a integridade da blindagem e o enlace Ethernet; mantenha as condições de instalação necessárias à proteção IP.

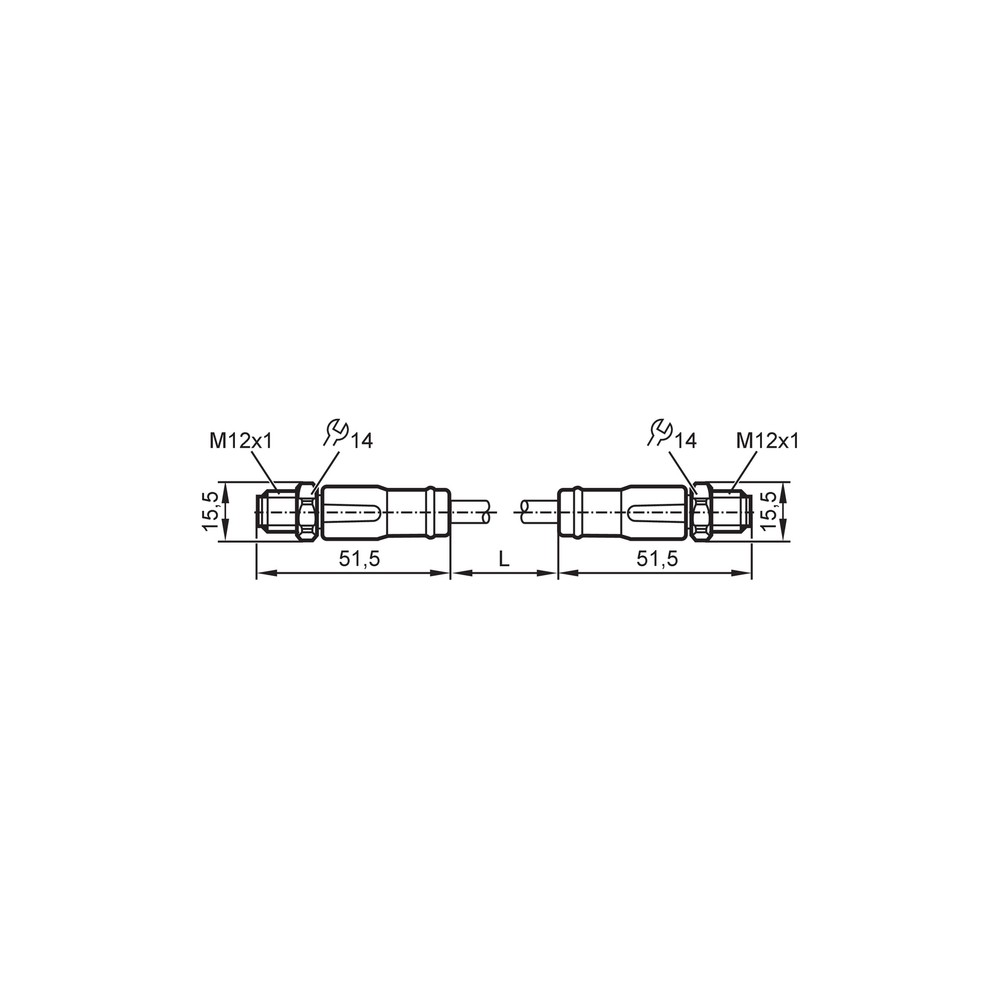

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O enlace Ethernet não estabelece conexão.	Conector não totalmente acoplado, incompatibilidade de codificação/porta ou pinagem divergente do equipamento.	Confirme a codificação D e a conexão M12, reassente o conector e compare a pinagem com os manuais dos dispositivos.
Comunicação intermitente durante operação com movimento.	Raio de curvatura, torção, velocidade ou temperatura fora das condições declaradas para a aplicação móvel.	Inspecione o percurso e compare as condições de movimento e temperatura com os limites do datasheet.
Falhas de comunicação após exposição a umidade ou limpeza.	Conector mal assentado ou instalação que não mantém as condições necessárias à proteção IP.	Verifique o acoplamento e o estado das superfícies de conexão; confirme se a montagem atende às instruções do fabricante.
A conexão fica mecanicamente frouxa ou apresenta interrupções ao toque.	Bloqueio do conector sem aperto adequado ou submetido a esforço mecânico.	Inspecione o bloqueio e confirme o torque de aperto dentro da faixa de 0,6...1,2 Nm; verifique também o alívio de esforços no cabo.

DOCUMENTAÇÃO TÉCNICA

Folha de dados EVF533 em português (Datasheet) Desenho em escala do conector (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o EVF533 e para que serve?

É um cabo de ligação Industrial Ethernet de 10 m, indicado para áreas úmidas e higiênicas da indústria de alimentos. Usa conexão M12 reta com codificação D e é especificado para CAT5/CAT5e até 100 Mbit/s.

O que acompanha o produto?

A ficha identifica o produto como cabo de ligação Ethernet EVF533 e informa uma unidade por embalagem. Não há acessórios adicionais listados.

O EVF533 serve em qualquer porta M12?

Não é possível afirmar compatibilidade com qualquer porta M12: o cabo tem conector reto com codificação D. Confirme também a pinagem e os requisitos Ethernet do equipamento.

Posso usar este cabo para alimentar um motor ou outro equipamento?

A ficha especifica o EVF533 como cabo de ligação Ethernet, não como cabo de alimentação de motor. Não o selecione para essa função sem documentação do fabricante que confirme o uso e a compatibilidade elétrica.

O que verificar se a rede não reconhece o equipamento conectado?

Confira primeiro se a porta é M12 D-Code e se o equipamento usa Industrial Ethernet CAT5/CAT5e. Verifique o acoplamento do conector e a pinagem indicada nos manuais dos dispositivos.

O que pode causar falhas quando o cabo se movimenta?

Movimento fora dos limites de curvatura, torção, velocidade ou temperatura pode contribuir para falhas. Inspecione o percurso e compare as condições reais com os limites do datasheet.

Escolho o EVF533 ou um cabo Ethernet de outra configuração?

Escolha o EVF533 se precisar de 10 m, M12 reto D-Code e CAT5/CAT5e até 100 Mbit/s. Se o equipamento exigir outro comprimento ou outra conexão, selecione uma configuração que corresponda à interface e confirme a pinagem.

Posso comprar o cabo sem outros componentes do sistema?

O EVF533 é identificado como um cabo de ligação individual, com uma unidade por embalagem. A ficha não indica que seja um kit com outros componentes.

Qual cuidado devo ter ao instalar o conector?

Alinhe o M12 antes de acoplar, evite forçar os contatos e respeite o torque de aperto declarado de 0,6...1,2 Nm. Em aplicação flexível, respeite o raio mínimo indicado no datasheet.

O cabo pode ser instalado em área sujeita a lavagem?

A ficha declara aplicação em áreas úmidas e higiênicas e graus de proteção até IP69K. A proteção depende da instalação correta; consulte o datasheet para as condições específicas de uso e montagem.

GLOSSÁRIO TÉCNICO

Codificação D

Codificação mecânica do conector M12 declarada para a conexão Ethernet deste cabo. (Ref.: conector M12 reto, codificação D)

CAT5/CAT5e

Categorias de cabo declaradas para a aplicação Industrial Ethernet do EVF533. (Ref.: CAT5/CAT5e; 100 Mbit/s)

IP69K

Grau de proteção declarado para o produto; a manutenção da proteção depende da montagem adequada da conexão. (Ref.: proteção IP)

Blindagem

Camada condutiva declarada no cabo para a configuração de conexão blindada. (Ref.: cabo blindado; blindagem aplicada)

Raio mínimo de curvatura

Limite de curvatura indicado para aplicação flexível, expresso como múltiplo do diâmetro do cabo. (Ref.: mín. 15 x diâmetro do cabo)
