Cabo Ethernet IFM EVF531 M12 D-Coded 2m

Pré-visualizar: EVF531 IFM - Cabo de Ligação Ethernet Indústria Alimentícia M12 D-Coded 2m

EVF531 IFM - Cabo de Ligação Ethernet Indústria Alimentícia M12 D-Coded 2m

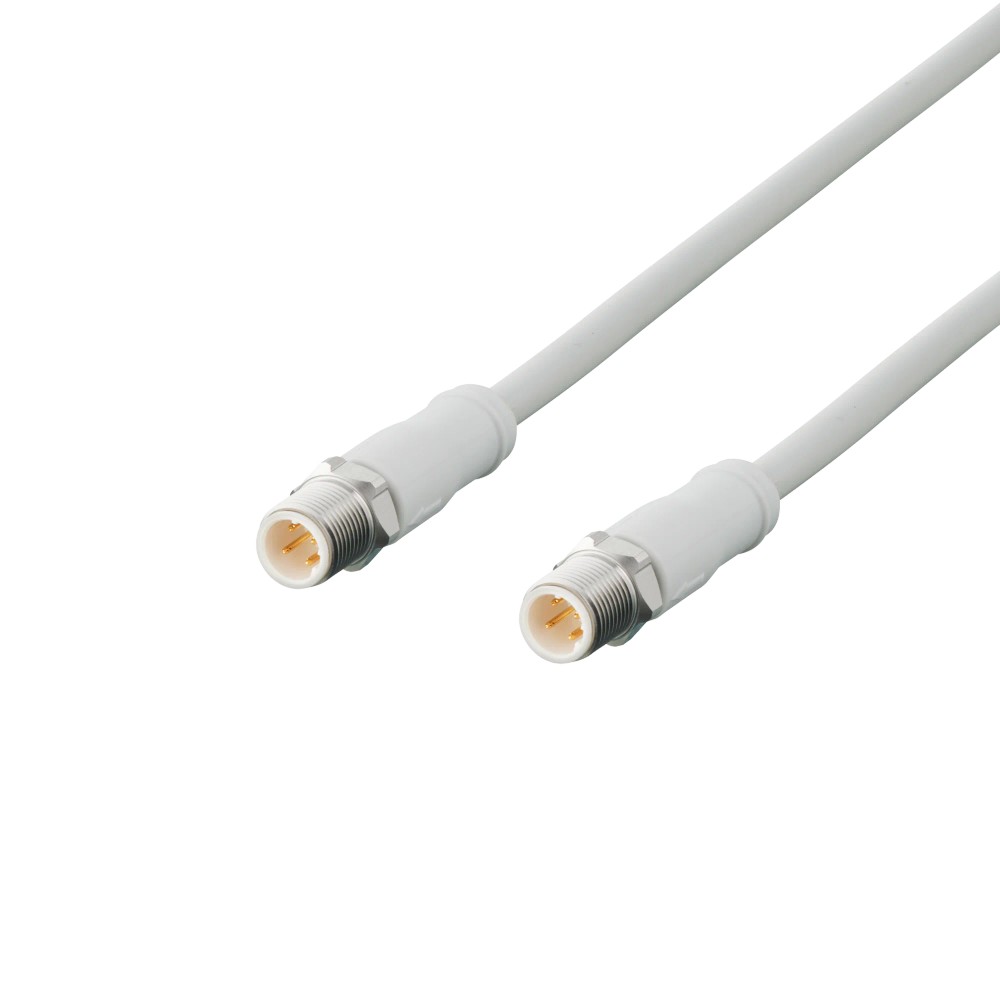

Imagem meramente ilustrativa

R$ 387,00

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVF531
EAN: 4021179307567
NCM do produto: 85444200

Destaques do Produto Tipo de Conector M12...mais

Fechar menu

Saiba mais sobre: "EVF531 IFM - Cabo de Ligação Ethernet Indústria Alimentícia M12 D-Coded 2m"

Destaques do Produto

Tipo de Conector

M12 Reto

Codificação

D-Coded

Comprimento

2 metros

Classificação IP

IP65/67/68/69K

Material

PP (Sem halogênio)

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o EVF531 IFM - Cabo de Ligação Ethernet Indústria Alimentícia M12 D-Coded 2m

O cabo IFM EVF531 é uma solução de conexão robusta projetada para redes Ethernet industrial (CAT5/CAT5e) em ambientes exigentes. Com codificação D e construção em aço inox 316L, oferece alta resistência contra corrosão e umidade, garantindo proteção IP69K. É a escolha técnica para sistemas de 100 Mbit/s que operam sob condições severas de higienização.

PRINCIPAIS ESPECIFICAÇÕES

Comprimento	2 metros
Conexão	M12 D-Coded
Taxa de Dados	100 Mbit/s (CAT5)
Proteção	IP65, IP67, IP68, IP69K
Material Porca	Aço Inox 316L
Temperatura	-25 a 100 °C
Corrente Máx	4 A
Blindado	Sim

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Indústria de alimentos e bebidas (áreas úmidas/higiênicas).
Redes Ethernet Industrial (CAT5/CAT5e).
Ambientes com exigência de proteção IP69K.
Aplicações que exigem resistência a produtos químicos (devido ao material do invólucro).

⚠ Considere outro se precisa de:

Aplicações com torção contínua superior a ± 180 °/m.
Uso em locais onde a temperatura exceda 100°C.
Conexão em interfaces que não sejam M12 codificação D.
Uso em ambientes onde a tensão de operação ultrapasse 60V DC.

APLICAÇÕES E USO

Transmissão de dados em máquinas de envase alimentício.
Sistemas de automação em áreas de processamento com lavagem frequente.
Redes industriais Ethernet onde é necessária resistência química.
Conexão de sensores e controladores inteligentes em ambientes úmidos.

COMO ESCOLHER

Antes de comprar o EVF531 IFM - Cabo de Ligação Ethernet Indústria Alimentícia M12 D-Coded 2m, verifique estes pontos:

Quando escolher este cabo

Selecione o EVF531 quando a aplicação exigir conectividade Ethernet Industrial em ambientes que sofrem processos de limpeza pesada ou higienização (IP69K) e onde a durabilidade mecânica e blindagem são críticas.

Quando buscar alternativas

Considere buscar outros modelos se a aplicação exigir conectores codificação X ou M8, ou se o comprimento de 2 metros for insuficiente para a distância entre os dispositivos de campo.

ESPECIFICAÇÕES TÉCNICAS

Aplicação
Tipo de produto	Cabo de ligação Ethernet	Identificação da categoria do componente
Aplicação	Áreas úmidas, indústria alimentícia	Ambiente de operação ideal

Dados Elétricos
Tensão de operação	30 AC / 60 DC	Limite máximo de isolação elétrica
Capacidade de carga	4 A	Corrente máxima suportada pelos contatos

Dados Mecânicos e Ambientais
Proteção IP	IP65, IP67, IP68, IP69K	Graus de estanqueidade contra fluidos e poeira
Temperatura ambiente	-25 a 100 °C	Faixa operacional tolerada
Material da porca	1.4404 (Inox 316L)	Material resistente à corrosão

COMPATIBILIDADE

Comunicação

• Industrial Ethernet

• CAT5

• CAT5e

• PROFINET Type C

Conexões

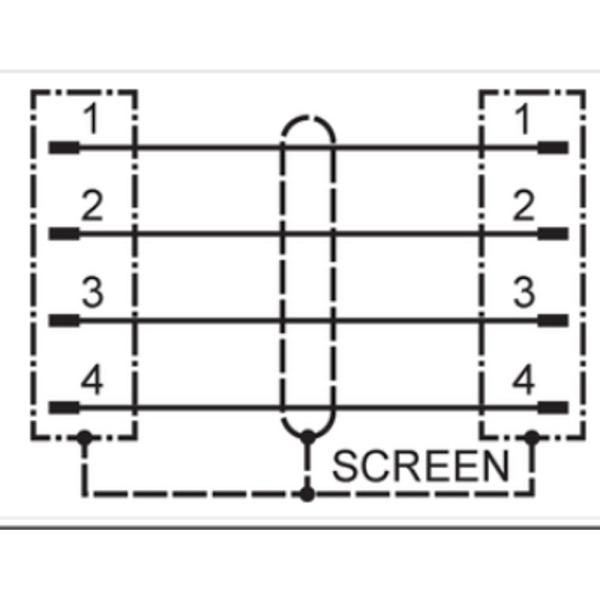

Elétrica 4 x 0,34 mm² blindado

Processo M12 D-Coded

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Redes Ethernet 100 Mbit/s	✓	Especificado para CAT5/CAT5e.
Aplicações em alta temperatura (até 100°C)	✓	Suporta faixa de temperatura ambiente especificada.
Conexão de sensores digitais de 24V	✗	O cabo é otimizado para Ethernet, não para sinais digitais de E/S convencionais.

INSTALAÇÃO

Como instalar o EVF531 IFM - Cabo de Ligação Ethernet Indústria Alimentícia M12 D-Coded 2m

Limpe a superfície de acoplamento do dispositivo.
Verifique se o pino guia do conector M12 está alinhado com a entrada.
Insira o conector M12 no dispositivo até sentir o encaixe.
Rosqueie a porca de aço inoxidável manualmente.
Utilize chave dinamométrica para aplicar torque entre 0,6 a 1,2 Nm.
Certifique-se de que o raio de curvatura do cabo não ultrapasse 15x o diâmetro após a instalação.

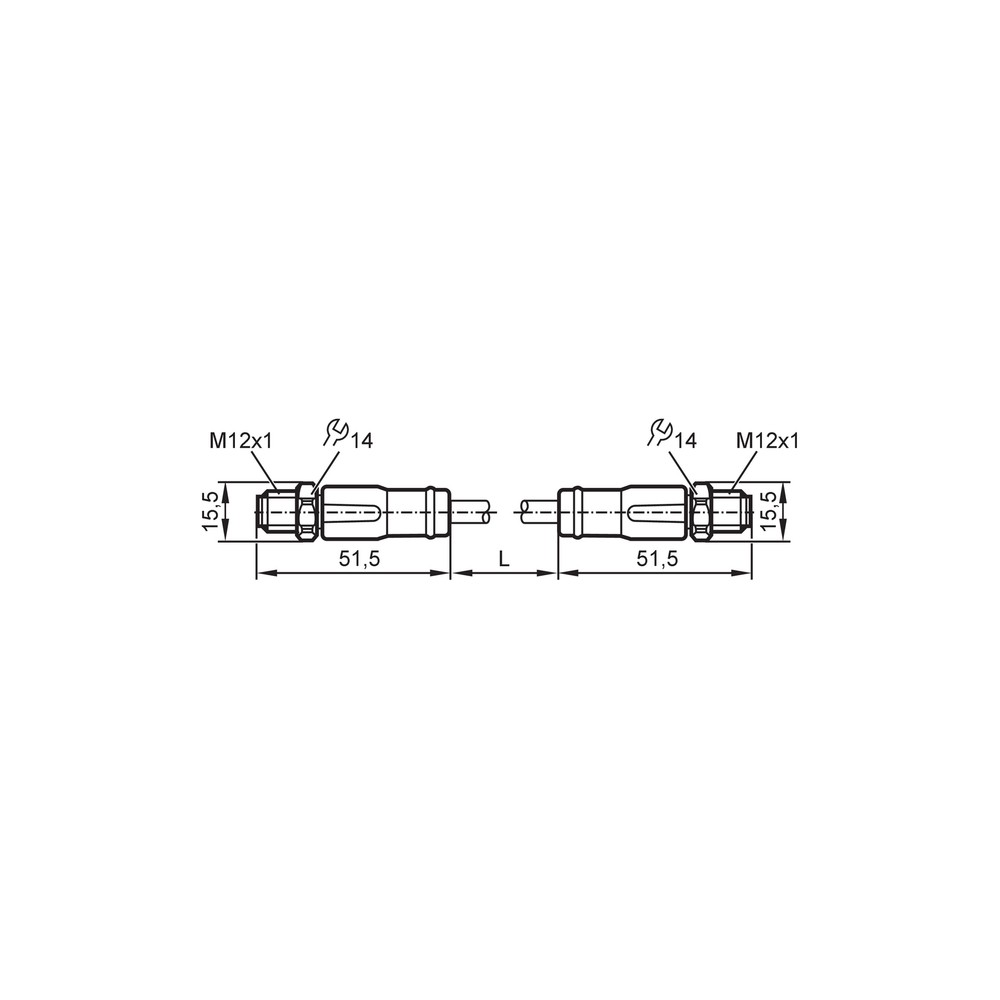

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Perda de pacotes na rede	Torção ou curvatura excessiva	Verificar se o raio de curvatura está abaixo de 15x o diâmetro do cabo.
Infiltração de líquidos no conector	Torque de aperto incorreto	Verificar se o torque aplicado foi de 0,6 a 1,2 Nm.
Instabilidade na comunicação	Ruído eletromagnético	Verificar se a blindagem está corretamente aterrada no sistema.
Falha física no invólucro	Desgaste mecânico	Inspecionar visualmente o revestimento do cabo em busca de cortes ou esmagamentos.

DOCUMENTAÇÃO TÉCNICA

Folha de Dados Técnicos - EVF531 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o cabo Ethernet EVF531 da IFM?

Este produto é um cabo de conexão Ethernet industrial com conectores M12 codificação D, projetado para transmissão de dados de alta velocidade (100 Mbit/s) em ambientes agressivos.

Para quais tipos de ambiente este cabo é recomendado?

Ele é indicado principalmente para indústrias alimentícias, possuindo proteção IP69K e materiais resistentes a produtos de limpeza, além de ser blindado para garantir integridade de dados.

Existem restrições de uso para este cabo?

O cabo não deve ser utilizado em aplicações que excedam a tensão nominal de 60V DC ou 30V AC, nem em ambientes com temperaturas que ultrapassem os limites de -25°C a 100°C.

O cabo é compatível com portas M12 padrão de sensores digitais comuns?

Este cabo não é compatível com conectores M12 codificação A, B ou X, sendo exclusivo para interfaces com codificação D, típicas de aplicações Ethernet.

Por que minha rede apresenta falhas intermitentes ao usar este cabo?

Se a comunicação Ethernet cair intermitentemente, verifique primeiro se o cabo não sofreu torção superior a ± 180 °/m ou se o raio de curvatura mínimo de 15x o diâmetro foi respeitado.

O conector parece oxidado, o que pode ter ocorrido?

O sintoma de oxidação ou corrosão no conector indica falha na vedação ou uso em ambiente incompatível; verifique se a porca de aço inoxidável 1.4404 foi apertada com o torque correto de 0,6 a 1,2 Nm.

Devo comprar este cabo montado ou montar meu próprio cabo Ethernet?

Este cabo é uma solução completa já montada com conector reto, sendo mais robusto e higiênico do que montar conectores de campo manualmente em ambientes úmidos.

Posso usar um cabo Ethernet comum de escritório em vez do EVF531?

A escolha depende da necessidade de resistência química; o EVF531 é superior para a indústria alimentícia devido ao invólucro em PP e porca em inox, enquanto cabos padrão PVC/PUR falhariam rapidamente.

Quais cuidados devo ter ao passar o cabo pela canaleta?

Ao instalar, evite tracionar excessivamente o cabo e utilize braçadeiras que não deformem o diâmetro de 6,5 mm, garantindo a integridade da blindagem interna.

Qual a procedência deste componente?

O faturamento e a logística são geridos pela IFM ELECTRONIC LTDA, garantindo a procedência do fabricante diretamente para sua aplicação.

GLOSSÁRIO TÉCNICO

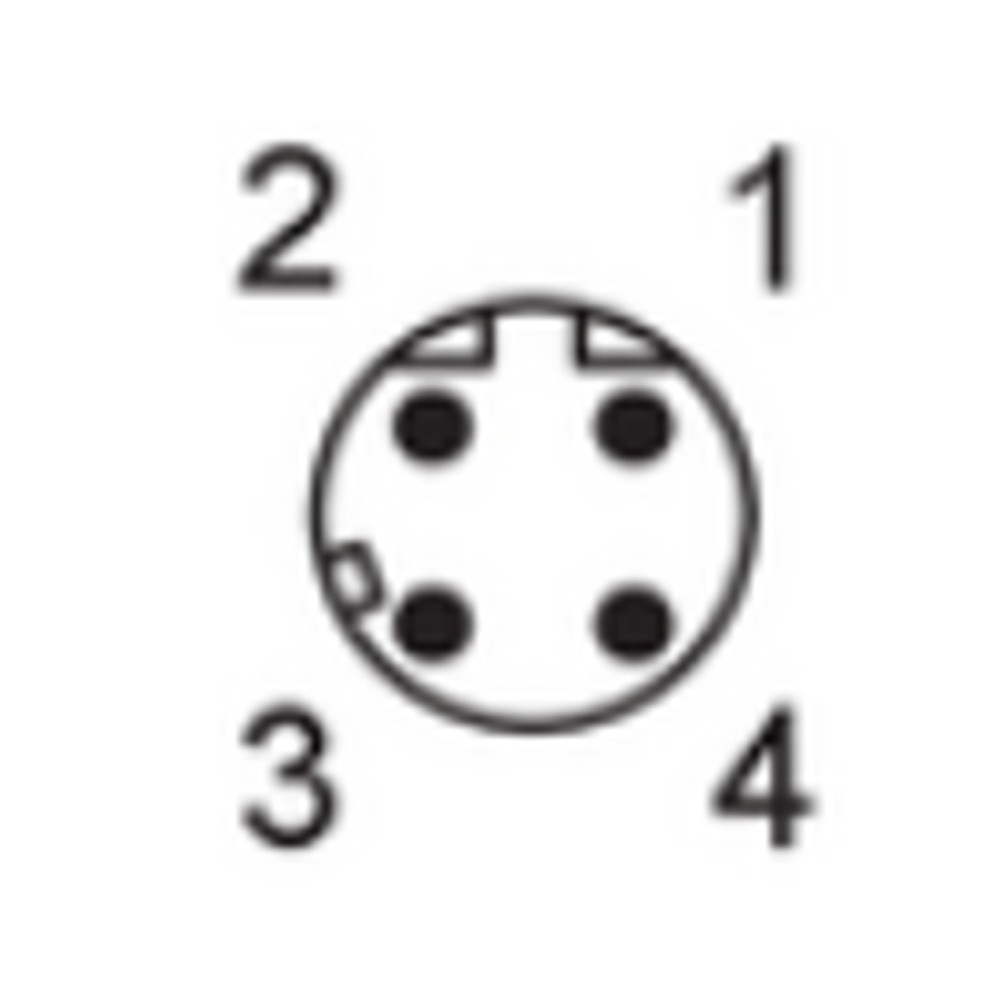

Codificação D

Padrão de conexão M12 de 4 pinos otimizado para transmissão de dados Ethernet (Ref.: 100 Mbit/s).

IP69K

Grau de proteção que assegura resistência a jatos de água de alta pressão e temperatura elevada (Ref.: Processos de limpeza industrial).

Blindagem

Proteção metálica interna que evita interferências eletromagnéticas na transmissão de dados (Ref.: Cabo blindado).

Aço Inoxidável 1.4404

Liga de aço inoxidável austenítico (316L) com alta resistência à corrosão (Ref.: Porca de bloqueio).

Sem halogênio

Material que, em caso de incêndio, não libera gases tóxicos ou corrosivos (Ref.: Material do invólucro PP).
