Cabo Ethernet IFM EVF530 M12

Pré-visualizar: EVF530 IFM - Cabo de Ligação Ethernet ifm Indústria Alimentícia M12 Reto, Blindado, 1m

EVF530 IFM - Cabo de Ligação Ethernet ifm Indústria Alimentícia M12 Reto, Blindado, 1m

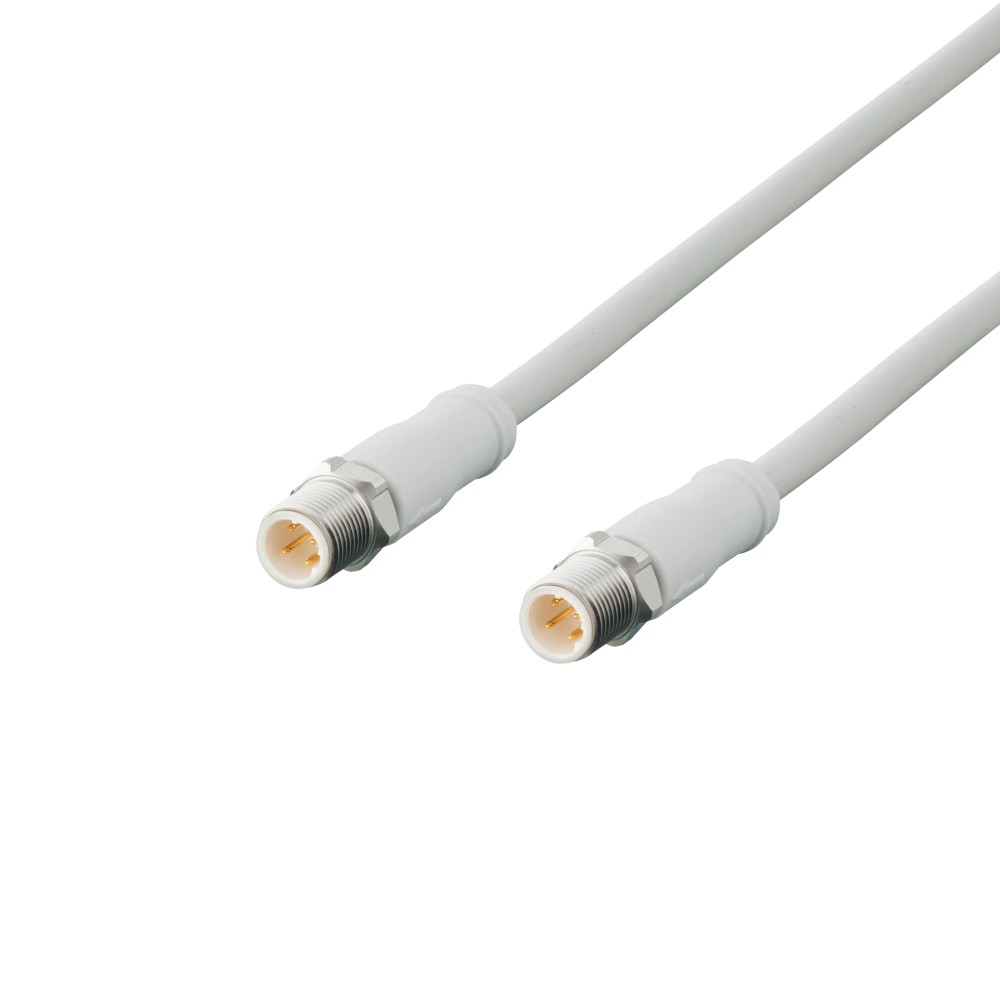

Imagem meramente ilustrativa

R$ 325,92

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVF530
EAN: 4021179307550
NCM do produto: 85444200

Destaques do Produto Comprimento 1 metro...mais

Fechar menu

Saiba mais sobre: "EVF530 IFM - Cabo de Ligação Ethernet ifm Indústria Alimentícia M12 Reto, Blindado, 1m"

Destaques do Produto

Comprimento

1 metro

Tipo de Conexão

M12 Reto

Codificação

Blindagem

Sim

Grau de Proteção

IP69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o EVF530 IFM - Cabo de Ligação Ethernet ifm Indústria Alimentícia M12 Reto, Blindado, 1m

O EVF530 é um cabo de ligação Ethernet M12 desenvolvido para ambientes industriais exigentes e higiênicos, como o setor de alimentos e bebidas. Com codificação D, blindagem contra interferências e contatos banhados a ouro, ele garante transmissão de dados estável a 100 Mbit/s. O produto é resistente a processos de lavagem severos, possuindo classificação IP69K e corpo em material livre de silicone e halogênio.

PRINCIPAIS ESPECIFICAÇÕES

SKU	EVF530
Comprimento	1 m
Conexão	M12 Reto
Velocidade	100 Mbit/s
Blindado	Sim
Grau IP	IP 69K
Temperatura	-25...100 °C
Material Porca	Aço Inoxidável 1.4404

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Áreas úmidas e higiênicas na indústria de alimentos e bebidas.
Aplicações de Ethernet Industrial que exigem proteção IP69K.
Instalações expostas a processos de limpeza frequentes.
Sistemas que utilizam o protocolo PROFINET Type C.

⚠ Considere outro se precisa de:

Uso em aplicações com tensões superiores a 30V AC / 60V DC.
Dobra do cabo abaixo do raio mínimo de 15x o diâmetro externo.
Instalação em portas M12 com codificação diferente de D (ex: A, B ou X).
Ambientes com exposição a produtos químicos não compatíveis com o invólucro em PP.

APLICAÇÕES E USO

Indústria de alimentos e bebidas em áreas úmidas.
Redes Ethernet Industrial (Industrial Ethernet).
Aplicações com protocolos CAT5/CAT5e.
Ambientes com exigência de sanitização frequente.

COMO ESCOLHER

Antes de comprar o EVF530 IFM - Cabo de Ligação Ethernet ifm Indústria Alimentícia M12 Reto, Blindado, 1m, verifique estes pontos:

Quando escolher este cabo

Utilize o EVF530 quando a aplicação exigir uma conexão Ethernet robusta (100 Mbit/s) em ambientes agressivos (limpeza, umidade) onde a integridade do sinal é crítica e a proteção IP69K é mandatória.

Quando buscar outra alternativa

Se a aplicação exigir taxas de transmissão superiores a 100 Mbit/s (Gigabit Ethernet), uma codificação diferente (como A, B ou X) ou se o comprimento de 1 metro for insuficiente para o layout da planta, busque outras opções de cabeamento ifm que atendam a esses requisitos específicos.

ESPECIFICAÇÕES TÉCNICAS

Dados Elétricos
Tensão de operação	30 AC / 60 DC V	Limite de tensão operacional definido pelo fabricante para operação segura.
Capacidade de carga total	4 A	Corrente nominal máxima suportada pelo conjunto do cabo.
Capacidade de corrente (UL)	1,66 A	Limite de corrente sob certificação UL para ambientes específicos.

Dados Mecânicos
Grau de proteção	IP 65, IP 67, IP 68, IP 69K	Capacidade de vedação contra sólidos e líquidos sob diversas pressões.
Material da porca	1.4404 (Aço inoxidável / 316L)	Material resistente à corrosão para áreas de processo.
Material do invólucro	PP, sem halogênio	Material do conector resistente a agentes de limpeza.

Condições Ambientais e Mecânicas
Temperatura ambiente	-25...100 °C	Faixa de temperatura operacional permitida.
Esforço de torção	± 180 °/m	Capacidade de torção mecânica antes de fadiga do material.
Ciclos de curvatura	> 1 Mio.	Expectativa de vida útil em aplicações móveis.

COMPATIBILIDADE

Comunicação

• Industrial Ethernet

• PROFINET Type C

• CAT5/CAT5e

Conexões

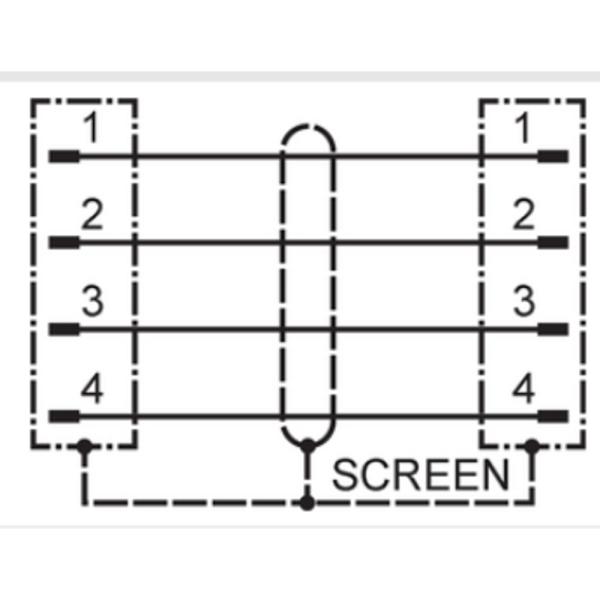

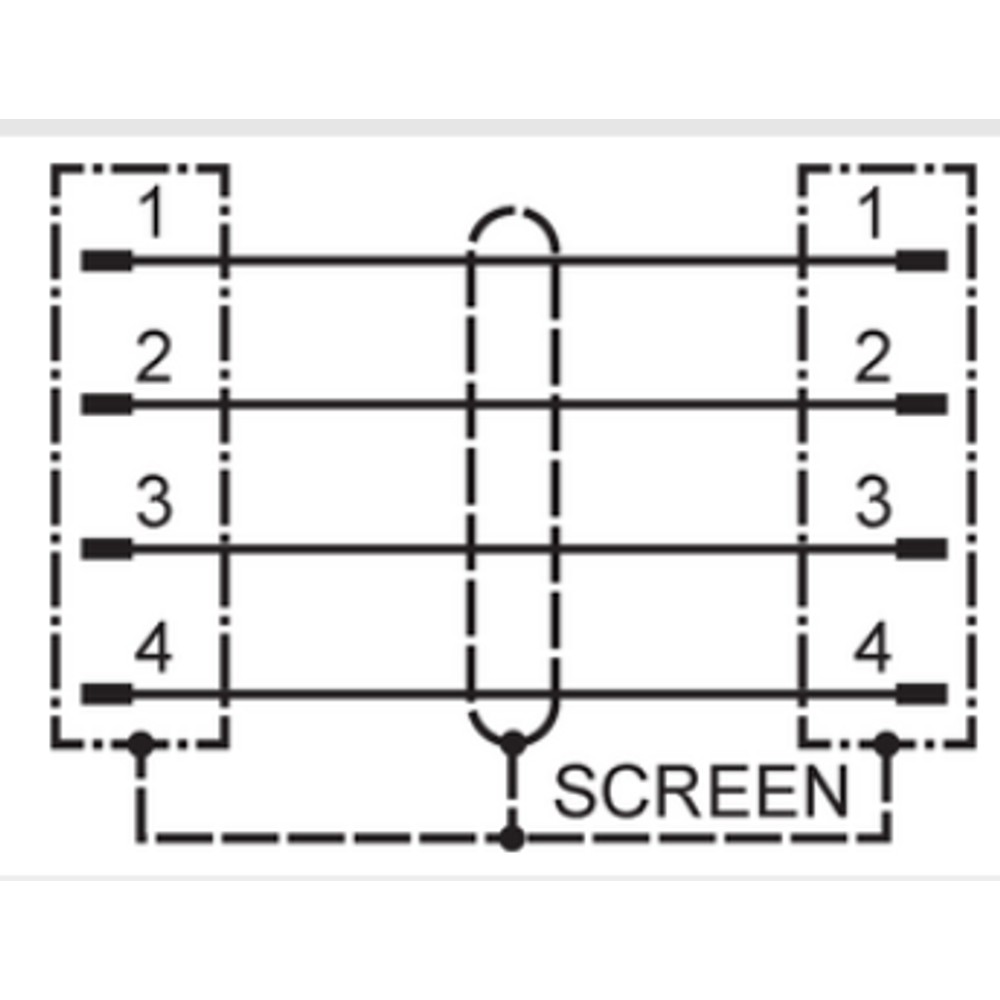

Elétrica Blindado, 4 x 0.34 mm² (7 x Ø 0.25 mm)

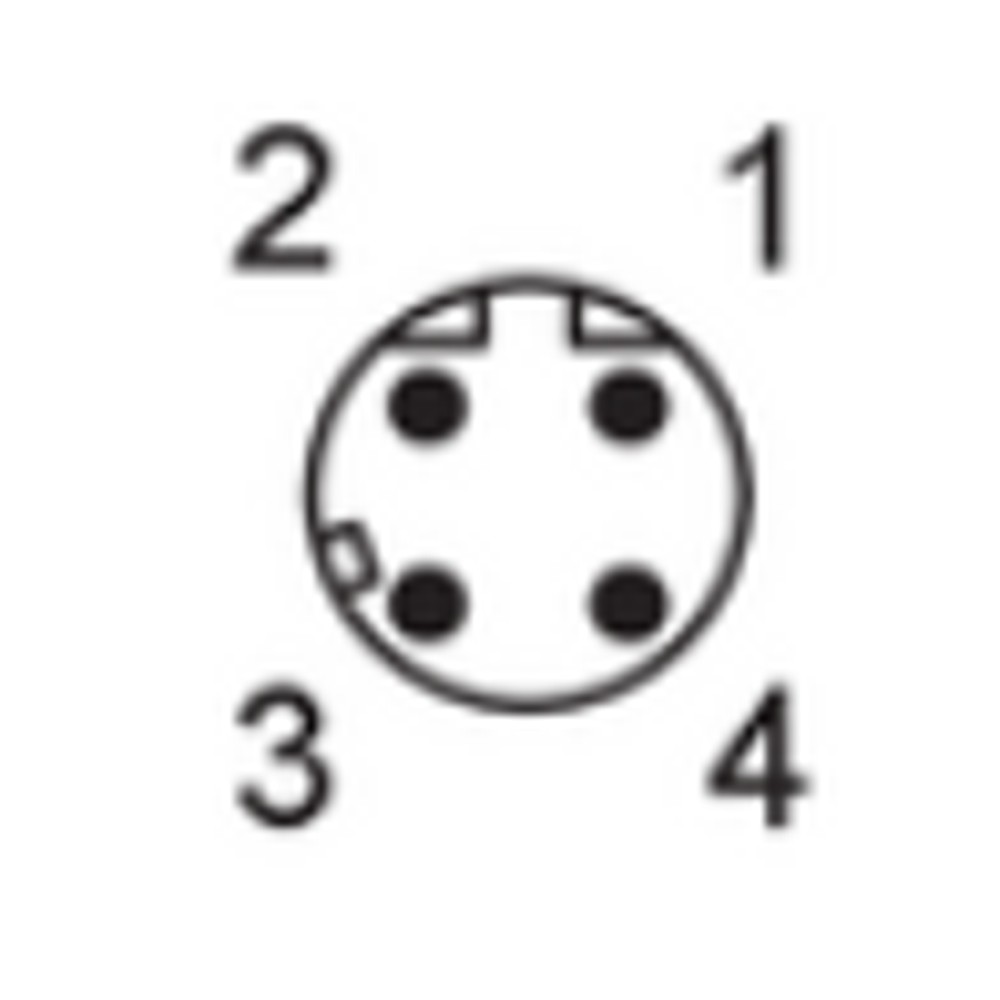

Processo 1 x M12 (Reto, Codificação D)

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambientes com lavagem a alta pressão (Higiênicos)	✓	Classificação IP69K e materiais resistentes a produtos químicos.
Redes de automação com protocolo Profinet	✓	Compatível com a especificação PROFINET Type C.
Conexão em portas M12 A-Coded (Sensores)	✗	Mecanicamente incompatível; a codificação D é exclusiva para dados.

INSTALAÇÃO

Como instalar o EVF530 IFM - Cabo de Ligação Ethernet ifm Indústria Alimentícia M12 Reto, Blindado, 1m

Certifique-se de que a alimentação do circuito esteja desligada.
Verifique se o conector M12 da máquina possui a mesma codificação (D) do cabo.
Limpe a superfície da porta de conexão para remover resíduos.
Insira o conector alinhando a guia do M12.
Gire a porca de travamento manualmente até o encosto.
Utilize chave dinamométrica para aplicar torque entre 0,6 e 1,2 Nm.

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Perda de pacotes e erros de comunicação.	Dobra ou torção acima da especificação técnica.	Realizar teste de continuidade e integridade da blindagem.
Entrada de umidade no conector (corrosão interna).	Torque de aperto insuficiente ou excessivo.	Verificar se o torque aplicado está entre 0,6 e 1,2 Nm.
Impossibilidade de conexão mecânica do conector.	Incompatibilidade de codificação (A vs D).	Confirmar se o receptáculo da máquina possui codificação D.
Degradação do material isolante do cabo.	Exposição térmica acima de 100°C.	Inspecionar visualmente o revestimento do cabo em busca de ressecamento.

DOCUMENTAÇÃO TÉCNICA

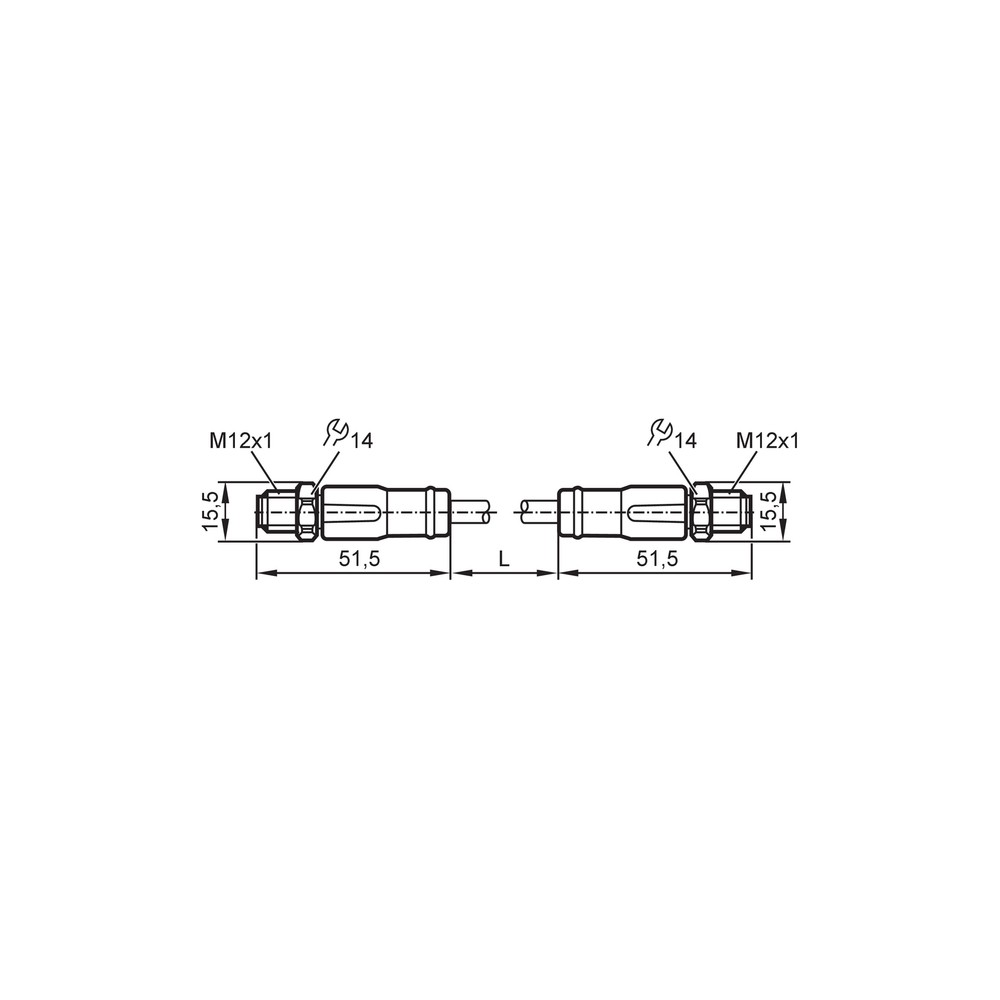

Datasheet Técnico - EVF530 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o cabo EVF530 e qual sua principal função?

Este cabo é um componente de conexão Ethernet Industrial, projetado com codificação D, para transmissão de dados em redes como PROFINET, garantindo integridade de sinal em ambientes exigentes.

Quais são as características físicas e construtivas deste cabo?

O cabo possui 1 metro de comprimento, blindagem para proteção contra interferências eletromagnéticas e conectores M12 com rosca de aço inoxidável 1.4404, adequados para lavagens industriais.

Posso utilizar este cabo em sensores com conexão M12 de codificação A?

Não, este cabo possui codificação D (M12). Ele não é compatível com portas de codificação A, que são frequentemente utilizadas para sinais de sensores convencionais ou energia.

Existe alguma restrição de tensão para o uso deste cabo?

Não deve ser utilizado em aplicações que operam com tensões superiores a 60V DC ou 30V AC, pois excede a especificação de isolamento nominal do produto.

Como diagnosticar falhas de comunicação intermitentes neste cabo?

Sintomas de perda de pacotes ou erros de comunicação cíclica geralmente indicam danos na blindagem ou falha de continuidade; verifique o estado do cabo quanto a dobras acentuadas ou cortes no revestimento.

O que verificar caso o dispositivo apresente erro de conexão após a lavagem?

A falha de vedação ou oxidação nos contatos pode ocorrer por aperto insuficiente ou contaminação na instalação; verifique se o torque de aperto está entre 0,6 e 1,2 Nm.

Por que escolher este modelo em vez de um cabo Ethernet comum?

Este cabo é otimizado para ambientes higiênicos com necessidade de lavagem (IP69K). Cabos de rede padrão RJ45 ou sem blindagem não oferecem proteção contra a umidade e agentes químicos deste ambiente.

Este cabo suporta aplicações robóticas de alta flexão?

Recomendamos este modelo para infraestruturas fixas ou com movimentação controlada dentro da tolerância de torção; para esteiras de alta flexão contínua, consulte o datasheet para verificar se o raio de curvatura mínimo de 15x o diâmetro está garantido.

Quais cuidados devo tomar durante a instalação do cabo?

A instalação requer o alinhamento correto dos pinos na porta M12; insira o conector, gire a porca manualmente e finalize com uma ferramenta de torque para assegurar a vedação IP69K.

Quem é responsável pelo fornecimento deste produto?

A logística de despacho, estoque e atendimento pós-venda é gerida diretamente pela IFM ELECTRONIC LTDA, garantindo a procedência do componente.

GLOSSÁRIO TÉCNICO

IP69K

Grau de proteção que assegura resistência contra a entrada de poeira e proteção contra jatos de água de alta pressão e alta temperatura (Ref.: DIN 40050-9).

Codificação D

Padrão de pinagem M12 específico para dados Ethernet, garantindo que o cabo não seja conectado incorretamente em portas de energia ou sensores convencionais.

Aço Inoxidável 1.4404

Aço de alta resistência à corrosão (AISI 316L), ideal para ambientes corrosivos da indústria alimentícia.

Blindagem

Camada interna do cabo que protege contra interferências eletromagnéticas externas, preservando a integridade do sinal Ethernet.

Sem halogênio

Material do revestimento que não libera gases tóxicos ou corrosivos em caso de combustão, aumentando a segurança em plantas industriais.
