Cabo Ethernet ifm EVF529 M12 D-Code 0.5m

Pré-visualizar: EVF529 IFM - Cabo Ethernet ifm Indústria Alimentícia M12 D-Code 0.5m

EVF529 IFM - Cabo Ethernet ifm Indústria Alimentícia M12 D-Code 0.5m

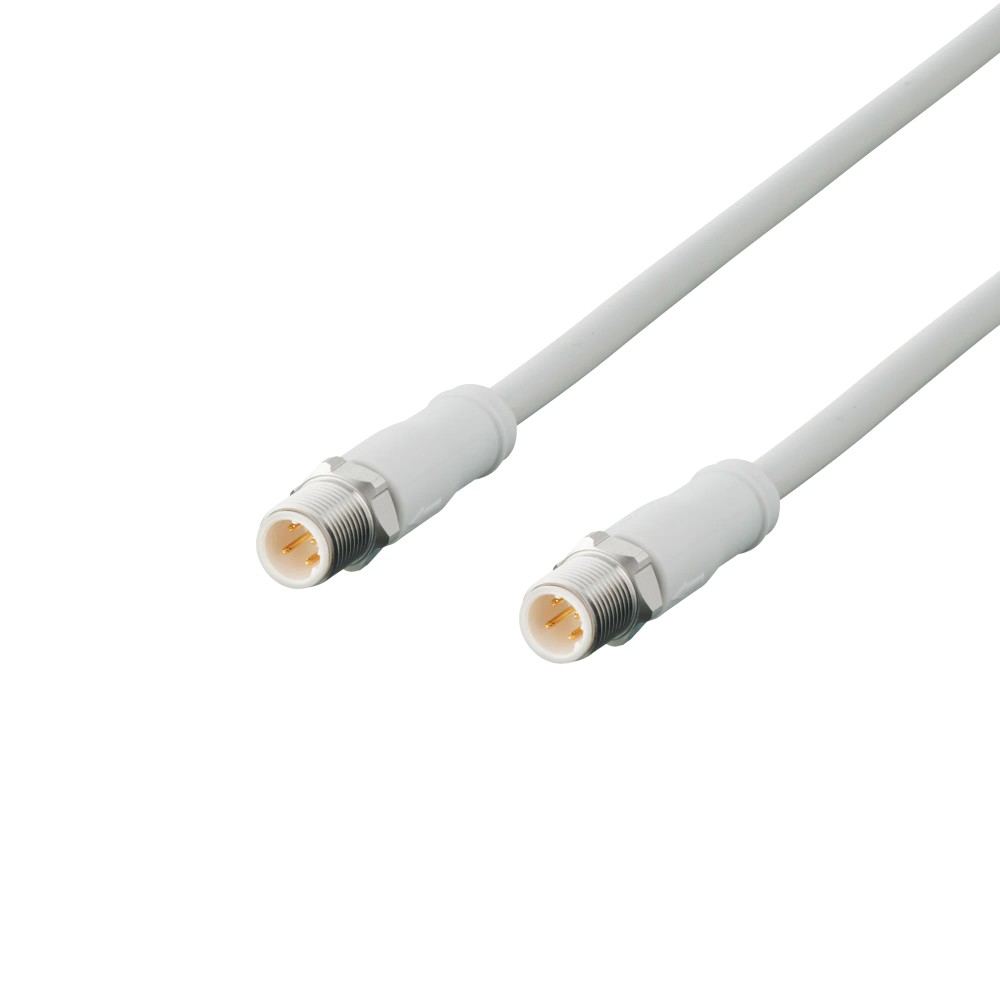

Imagem meramente ilustrativa

R$ 293,40

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVF529
EAN: 4021179307543
NCM do produto: 85444200

Destaques do Produto Tipo de Conector M12,...mais

Fechar menu

Saiba mais sobre: "EVF529 IFM - Cabo Ethernet ifm Indústria Alimentícia M12 D-Code 0.5m"

Destaques do Produto

Tipo de Conector

M12, reto

Codificação

Comprimento

0.5 m

Grau de Proteção

IP65/IP67/IP68/IP69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o EVF529 IFM - Cabo Ethernet ifm Indústria Alimentícia M12 D-Code 0.5m

O cabo de ligação Ethernet EVF529 da ifm foi desenvolvido para ambientes industriais exigentes, com foco na indústria de alimentos. Ele garante uma comunicação estável em redes Ethernet (CAT5/CAT5e) com alta resistência mecânica e durabilidade. Possui conectores M12 com codificação D e classificação IP69K, sendo isento de silicone e halogênio para segurança sanitária.

PRINCIPAIS ESPECIFICAÇÕES

SKU	EVF529
Marca	ifm electronic
Comprimento	0.5 m
Codificação	D
Grau de proteção	IP69K
Material de bloqueio	Aço Inoxidável 316L
Temperatura de operação	-25...100 °C
Taxa de transferência	100 Mbit/s

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Ambientes higiênicos e úmidos (indústria alimentícia)
Aplicações com movimento de esteira ou braços robóticos (tolerância a dobras)
Sistemas Ethernet Industrial CAT5/CAT5e

⚠ Considere outro se precisa de:

Áreas com temperatura ambiente superior a 100 °C
Conexão com dispositivos que operam fora do padrão Ethernet 100 Mbit/s
Uso de ferramentas de impacto para aperto do conector M12

APLICAÇÕES E USO

Conexão de sensores e dispositivos Ethernet em áreas úmidas da indústria alimentícia
Aplicações industriais com necessidade de resistência a dobras e movimentos constantes (cabo de arraste)
Integração em sistemas de automação que exigem grau de proteção IP69K contra lavagem sob pressão

COMO ESCOLHER

Antes de comprar o EVF529 IFM - Cabo Ethernet ifm Indústria Alimentícia M12 D-Code 0.5m, verifique estes pontos:

Quando escolher este cabo

Escolha quando necessitar de um cabo Ethernet de 0,5m para ambientes industriais com lavagem frequente, alta exigência de higiene e necessidade de blindagem contra interferências elétricas.

Quando buscar outra alternativa

Busque outra solução caso a distância de conexão seja superior a 0,5m ou se a aplicação exigir conectores diferentes da codificação M12 D-Code (ex: M8 ou conectores RJ45 padrão).

ESPECIFICAÇÕES TÉCNICAS

Área de aplicação
Aplicação	Indústria de alimentos, Industrial Ethernet, CAT5/CAT5e	Ambiente de operação ideal para o componente
Grau de proteção	IP65, IP67, IP68, IP69K	Nível de vedação contra particulados e líquidos

Dados elétricos
Tensão de operação	30 AC / 60 DC	Limite de tensão elétrica para operação segura
Corrente nominal	4 A	Capacidade máxima de corrente suportada
Classe de proteção	III	Segurança elétrica por baixa tensão

Dados mecânicos
Material da porca	1.4404 (aço inoxidável 316L)	Material resistente à corrosão para conexão
Material do invólucro	PP, sem halogênio	Composição do corpo do conector
Ciclos de curvatura	> 1 milhão	Vida útil mecânica em movimento contínuo
Velocidade de movimento	max. 3.3 m/s	Limite cinético para aplicações móveis

Condições ambientais
Temperatura ambiente	-25...100 °C	Faixa térmica de operação para o cabo

COMPATIBILIDADE

Comunicação

• Ethernet Industrial

• PROFINET

Conexões

Elétrica 4 x 0,34 mm², blindado, 0.5m

Processo M12 reto

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Rede Ethernet Industrial em área higiênica	✓	O produto possui materiais (PP/Aço 316L) e grau de proteção (IP69K) certificados para este ambiente.
Conexão de dispositivos de rede não Ethernet	✗	O conector D-Code é específico para aplicações de dados Ethernet, sendo eletricamente incompatível com outros protocolos que exijam pinagem diferente.
Uso em esteiras móveis de alta vibração	✓	O cabo possui tolerância a dobras e deslocamentos, sendo projetado para aplicações móveis.

INSTALAÇÃO

Como instalar o EVF529 IFM - Cabo Ethernet ifm Indústria Alimentícia M12 D-Code 0.5m

Certifique-se de que o dispositivo a ser conectado esteja desenergizado.
Verifique a compatibilidade do conector M12 D-Code com a porta do dispositivo.
Alinhe os pinos do conector M12 com o receptáculo do dispositivo.
Encaixe o conector e rosqueie manualmente a porca de travamento.
Utilize chave dinamométrica para aplicar o torque recomendado de 0,6 a 1,2 Nm.
Certifique-se de que o cabo não sofra tração excessiva, respeitando o raio de curvatura mínimo.

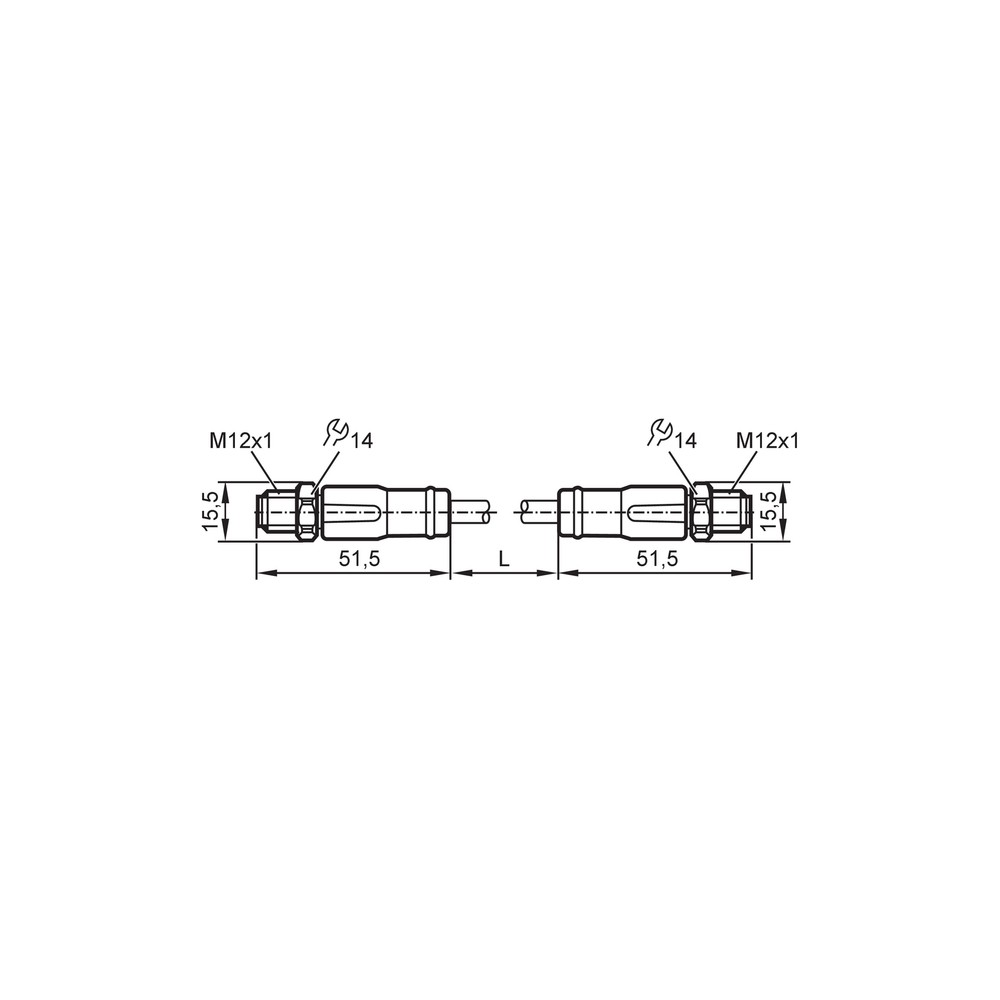

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Falha na vedação ou entrada de umidade	Aperto incorreto do conector M12	Verificar se o torque aplicado está entre 0,6 e 1,2 Nm.
Interrupção intermitente na transmissão de dados	Raio de curvatura menor que o permitido	Inspecionar fisicamente se o cabo sofreu dobras acentuadas (menor que 15x o diâmetro).
Degradação visual da capa do cabo ou oxidação nos pinos	Danos por produtos químicos agressivos	Checar se os agentes de limpeza utilizados são compatíveis com o material PP/Aço inox 316L.
Ruído na comunicação ou perda de pacotes	Interferência eletromagnética (EMC)	Confirmar se a blindagem foi corretamente aterraada e se não há cabos de potência passando paralelamente sem blindagem.

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o cabo EVF529 e qual sua finalidade?

Este é um cabo de ligação Ethernet, codificação D, com 0,5 metros de comprimento, projetado especificamente para conectar dispositivos em redes industriais Ethernet (CAT5/CAT5e) em ambientes higiênicos.

Quais as características técnicas mais relevantes deste cabo?

Ele possui conectores M12 retos, é blindado, livre de halogênio e silicone, com contatos banhados a ouro e resistência mecânica para deslocamentos, ideal para a indústria de alimentos.

Para quais aplicações o EVF529 não é recomendado?

O cabo não deve ser utilizado em aplicações que excedam a temperatura ambiente especificada de 100 °C ou que exijam protocolos de comunicação não compatíveis com Ethernet industrial de 100 Mbit/s.

Existem restrições de uso em ambientes químicos ou extremos?

Este cabo não é indicado para submersão contínua em fluidos químicos agressivos não previstos na especificação de materiais (PP, Aço inox 316L) ou em ambientes onde a temperatura exceda os limites definidos pelo padrão cULus.

O que fazer em caso de falha intermitente na rede?

Sintomas como perda de pacotes ou intermitência podem indicar falha na blindagem ou danos ao condutor; verifique o estado do isolamento e a integridade física do cabo antes de substituir.

Como diagnosticar falhas na conexão física?

Verifique o torque de aperto (0,6 a 1,2 Nm) e se há contaminação nos contatos M12; uma conexão frouxa é a causa primária de falhas de sinal em ambientes vibratórios.

Este cabo é superior a um cabo de rede comum de informática?

O EVF529 é um cabo de ligação de alta performance específico para higiene, enquanto cabos padrão Ethernet não possuem o nível de proteção IP69K e materiais resistentes à corrosão necessários para a indústria alimentícia.

Devo utilizar este cabo com sensores ifm?

Sim, ele é a solução de fábrica recomendada para integrar dispositivos ifm em redes industriais onde a higienização é um fator crítico, garantindo a integridade do sinal.

Quais cuidados necessários na instalação?

A instalação deve respeitar o raio de flexão mínimo de 15 vezes o diâmetro do cabo (6,5 mm) e garantir que o conector M12 esteja fixado com o torque correto para manter a vedação IP.

Como funciona o fornecimento deste cabo?

O faturamento é realizado diretamente pela IFM ELECTRONIC LTDA, garantindo a procedência original do componente e suporte técnico especializado.

GLOSSÁRIO TÉCNICO

Codificação D

Padrão de conexão para conectores M12 em redes Ethernet Industrial (Ref.: EVF529).

IP69K

Grau de proteção contra entrada de poeira e alta pressão/temperatura de água (Ref.: Grau de proteção).

Aço Inoxidável 316L

Liga metálica resistente à corrosão, utilizada nos componentes de bloqueio do conector (Ref.: Material porca).

Sem halogênio

Material do cabo que não libera gases tóxicos em caso de combustão, essencial para segurança em indústrias (Ref.: Características especiais).

Blindado

Proteção eletromagnética adicional aplicada ao cabo para evitar interferências nos dados (Ref.: Características especiais).
