- Referência do fabricante: EVF527
- EAN: 4021179312622
- NCM do produto: 85444200
Destaques do Produto
Tipo de Cabo...mais
Saiba mais sobre: "EVF527 IFM - Cabo de Conexão com Conector M12 Indústria Alimentícia 50m Ethernet CAT5e Blindado"
Destaques do Produto
Tipo de Cabo
Ethernet/PROFINET
Comprimento
50 metros
Conector
M12 Angular (Cod. D)
Proteção IP
IP65/67/68/69K
Por que comprar IFM na Melhor Indústria?
Compra direta do fornecedor
Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.
Nota fiscal emitida pela IFM
Faturamento realizado diretamente pelo fornecedor.
Logística do fabricante
Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.
Compra simplificada
Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.
Sobre o EVF527 IFM - Cabo de Conexão com Conector M12 Indústria Alimentícia 50m Ethernet CAT5e Blindado

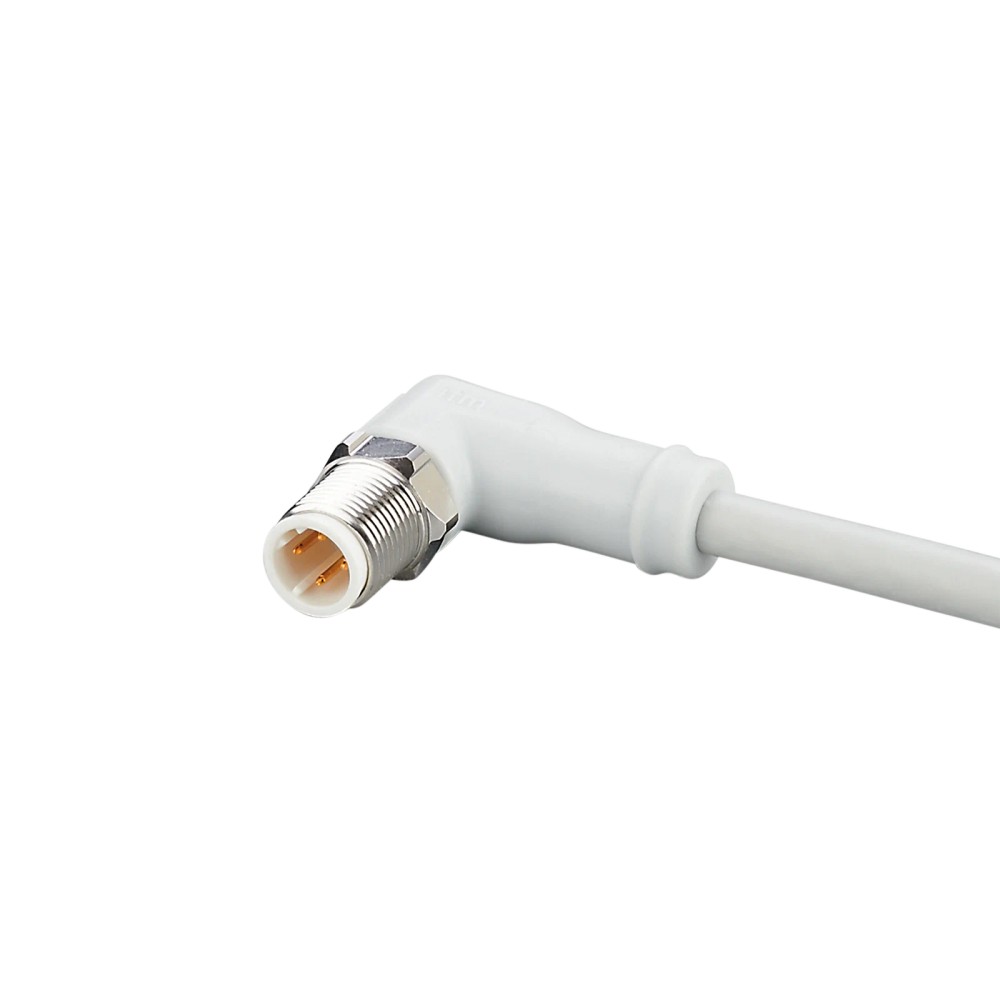

O EVF527 é um cabo de conexão blindado de 50 metros, otimizado para redes Industrial Ethernet e PROFINET. Possui conector M12 angular com codificação D e materiais resistentes (PP e aço inoxidável 316L), sendo ideal para zonas úmidas e higiênicas. Destaca-se por ser livre de silicone e halogênio, suportando alta flexibilidade.
PRINCIPAIS ESPECIFICAÇÕES
| Marca | IFM |
| Comprimento | 50 metros |
| Conexão | M12 angular, codificação D |
| Material Porca | Aço inoxidável 1.4404 |
| Velocidade rede | 100 Mbit/s |
| Grau Proteção | IP 65, 67, 68, 69K |

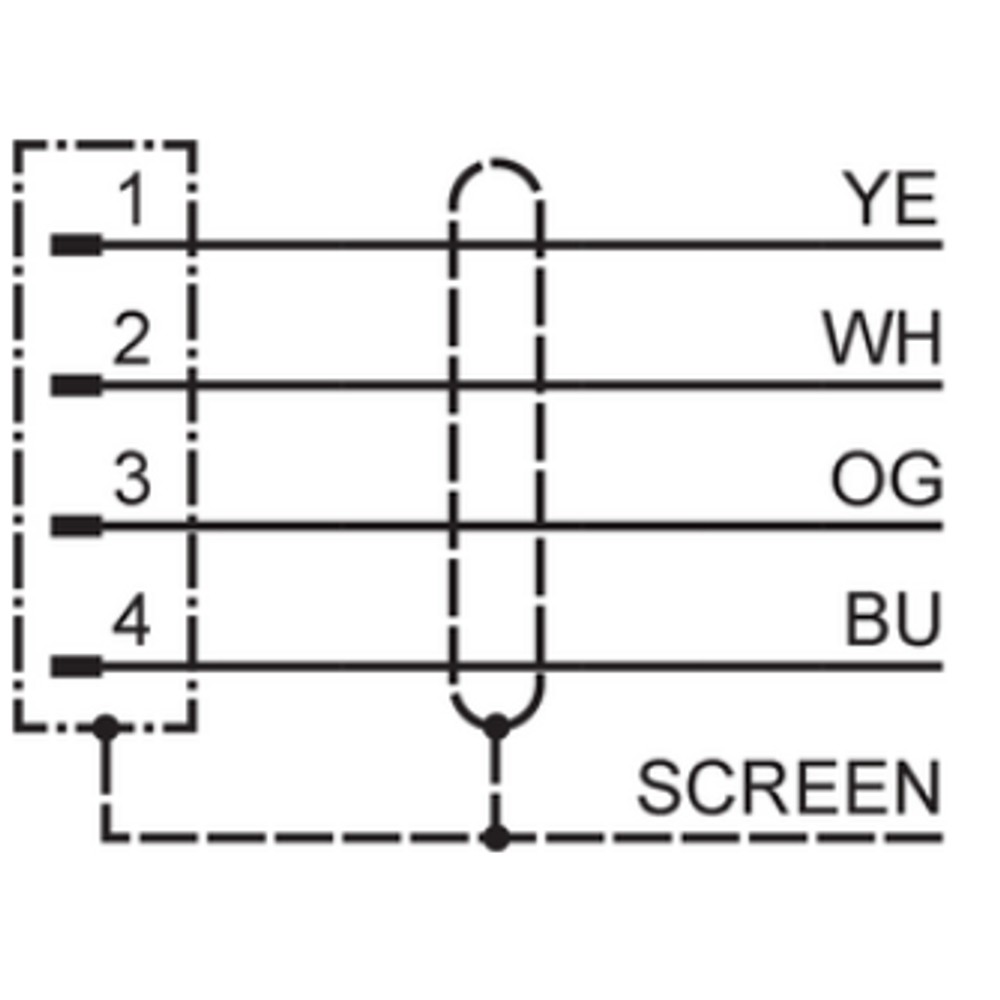

| Cores fios | BU, OG, WH, YE |
| Material revest. | PP sem halogênio |
COMPATIBILIDADE DE APLICAÇÃO
✓ Escolha se precisa de:
- Indústria de alimentos e bebidas (zonas úmidas/higiênicas)
- Redes Industrial Ethernet e PROFINET Type C
- Ambientes que requerem materiais sem halogênio e sem silicone
⚠ Considere outro se precisa de:
- Ambientes com temperaturas contínuas acima de 100 °C
- Aplicações com raios de curvatura inferiores a 97,5 mm (15 x 6,5 mm)
- Uso em sistemas de rede não baseados em Ethernet/PROFINET
APLICAÇÕES E USO
- Conectividade de rede em máquinas de processamento de alimentos.
- Sistemas PROFINET Type C com necessidade de alta resistência a dobras.
- Ambientes industriais que utilizam processos de limpeza frequentes (IP 69K).
- Transmissão de dados de 100 Mbit/s (CAT5e) em ambientes sujeitos a vibrações.
COMO ESCOLHER
Antes de comprar o EVF527 IFM - Cabo de Conexão com Conector M12 Indústria Alimentícia 50m Ethernet CAT5e Blindado, verifique estes pontos:
Quando escolher este cabo
Utilize este cabo se sua aplicação exige conectividade Ethernet CAT5e, alta resistência a ciclos de movimento (até 1 milhão de dobras) e necessidade de materiais higiênicos certificados para a indústria alimentícia.
Quando buscar outra alternativa
Busque alternativas se sua conexão não for baseada no padrão M12 Codificação D, se o comprimento de 50 metros for excessivo para sua aplicação ou se as condições térmicas ultrapassarem os 100 °C.
ESPECIFICAÇÕES TÉCNICAS
| Dados Mecânicos | ||
|---|---|---|
| Material do invólucro | PP | Polipropileno para alta resistência química e higienização |
| Material porca | 1.4404 (aço inoxidável 316L) | Resistência superior à corrosão em ambientes alimentícios |
| Grau de proteção IP | IP 65, IP 67, IP 68, IP 69K | Vedação completa contra poeira, imersão e jatos de alta pressão |
| Dados Elétricos | ||
|---|---|---|
| Tensão de operação | 30 V AC / 60 V DC | Limite de tensão para a aplicação Ethernet |
| Capacidade de carga total | 4 A | Corrente nominal máxima suportada |
| Contatos | 4, dourado | Conectividade de alta condutividade e resistência à oxidação |
| Condições Ambientais e Cabos | ||
|---|---|---|
| Especificação do cabo | 50 m, MPPE, sem halogênio | Cabo blindado para tráfego de dados de alta performance |
| Temperatura ambiente | -25...100 °C | Limites operacionais fixos |
| Raio de flexão | mín. 15 x diâmetro do cabo | Limitação física para garantir a longevidade dos condutores |
COMPATIBILIDADE
Comunicação
• Industrial Ethernet
• PROFINET Type C
• CAT5/CAT5e (100 Mbit/s)
Conexões
Elétrica
4 x 0,34 mm² (Blindado)
Processo
Conector M12 angular (Codificação D)
Guia de Seleção Técnica
| Cenário | Status | Motivo Técnico |
|---|---|---|
| Zonas de lavagem intensa | ✓ | O cabo possui grau de proteção IP 69K e componentes em aço inoxidável. |
| Redes baseadas em Profibus | ✗ | O cabo é desenhado para Ethernet (Codificação D), incompatível mecanicamente com Profibus. |
| Movimentação em esteiras arrastadoras | ✓ | Aprovado para ciclos de curvatura > 1 milhão e esforços de torção de ± 180 °/m. |
INSTALAÇÃO
Como instalar o EVF527 IFM - Cabo de Conexão com Conector M12 Indústria Alimentícia 50m Ethernet CAT5e Blindado
- Limpe a área de conexão do dispositivo para evitar contaminação.
- Alinhe os pinos do conector M12 angular com a porta do equipamento, observando a codificação D.
- Encaixe o conector suavemente até o batente.
- Gire a porca de travamento em aço inoxidável manualmente.
- Aplique o torque final de aperto entre 0,6 e 1,2 Nm para garantir a vedação IP69K.
- Fixe o cabo ao longo da estrutura, respeitando o raio de curvatura mínimo de 97,5 mm.
ACESSÓRIOS
PROBLEMAS COMUNS
| Sintoma | Possível causa | Verificação |
|---|---|---|
| Perda intermitente de sinal de rede ou pacotes de dados perdidos. | Raio de curvatura inferior ao permitido durante a instalação ou operação contínua. | Inspecionar o cabo quanto a dobras acentuadas, vincos ou marcas de esmagamento. |
| Infiltração de líquidos no conector ou falha de conexão elétrica. | Torque de aperto do conector M12 fora da faixa de 0,6-1,2 Nm. | Verificar se o conector está firmemente fixado e se há sinais de umidade interna no conector. |
| Degradação, rachaduras ou rigidez excessiva no revestimento do cabo. | Exposição contínua a temperaturas superiores a 100 °C ou agentes químicos incompatíveis. | Verificar se a temperatura do ambiente operacional está dentro do range de -25 a 100 °C. |
| Impossibilidade física de conectar o cabo ao dispositivo. | Uso em sistemas de rede sem a codificação D correspondente. | Confirmar se o dispositivo (porta) possui a codificação D indicada para Ethernet. |
DOCUMENTAÇÃO TÉCNICA
PERGUNTAS FREQUENTES
O que é o cabo IFM EVF527 e onde ele é utilizado?
O EVF527 é um cabo de conexão industrial Ethernet CAT5e com conector M12 angular, codificação D, projetado especificamente para ambientes úmidos e higiênicos na indústria alimentícia.
O que vem incluso na embalagem do produto?
Ele acompanha 50 metros de cabo blindado, sem halogênio e sem silicone, equipado com conector M12 angular com trava em aço inoxidável 1.4404 (316L).
Existem limitações de uso para este cabo?
Este cabo não é adequado para aplicações em ambientes com temperaturas superiores a 100 °C ou para protocolos que não utilizem a tecnologia Ethernet CAT5/CAT5e.
Este cabo serve para aplicações de potência industrial comum?
O cabo não deve ser utilizado em instalações que exijam conformidade com protocolos de comunicação distintos de Ethernet Industrial ou em ambientes com exposição a produtos químicos que degradem o revestimento de PP.
O que verificar se houver perda de sinal na rede?
Se a conexão de rede oscilar ou falhar, verifique se o conector M12 está apertado corretamente (torque 0,6-1,2 Nm) e inspecione a integridade da blindagem ao longo do cabo.
Como identificar uma falha física no cabo?
Sintomas de perda de integridade do sinal podem indicar danos internos por dobramento excessivo, acima dos ciclos suportados de 1 milhão de operações.
Posso usar este cabo para sensores simples de 24V?
O modelo EVF527 com codificação D é específico para Ethernet; para sensores digitais padrão (24V), você precisaria de conectores M12 com codificação A.
É melhor comprar um cabo longo de 50m ou vários cabos menores?
Sim, a escolha entre este cabo (50m) e um modelo mais curto depende apenas da distância física do layout de sua planta, mantendo a integridade do padrão CAT5e.
Qual o cuidado essencial durante a instalação?
Para a instalação, garanta que o raio de curvatura mínimo de 15 vezes o diâmetro do cabo (Ø 6,5 mm) seja respeitado para evitar danos à estrutura interna.
Como funciona o suporte técnico e a origem do produto?
A IFM garante a conformidade técnica para as especificações listadas no datasheet; para suporte técnico, a equipe da Melhor Indústria está disponível.
GLOSSÁRIO TÉCNICO

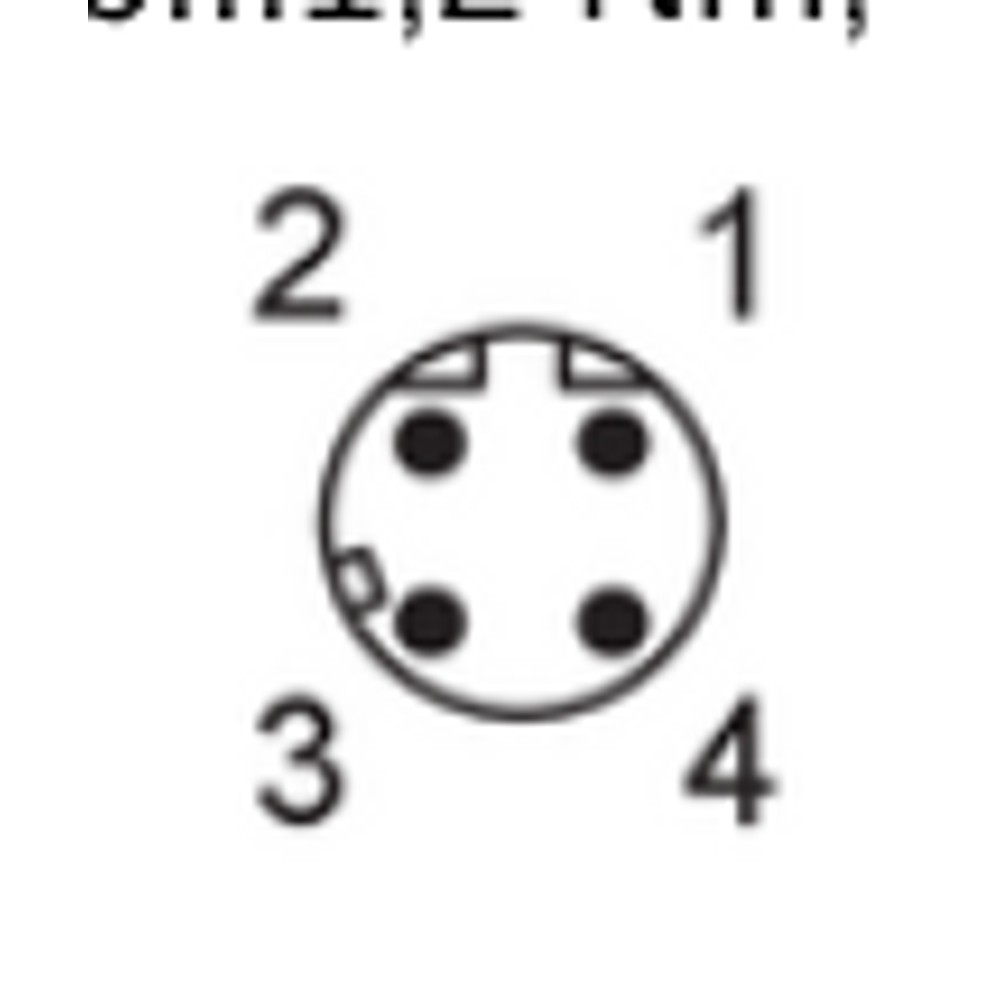

Codificação D
Padrão de conexão M12 específico para dados Ethernet, evitando o encaixe incorreto com conectores de sensores (Ref.: Padrão M12).
Sem halogênio
Material do cabo que não libera gases tóxicos ou corrosivos em caso de combustão, essencial para segurança industrial (Ref.: Materiais de revestimento).
IP 69K
Grau de proteção máxima contra alta pressão e temperatura de lavagem, típico para ambientes higiênicos (Ref.: DIN 40050-9).
Blindagem
Proteção metálica interna que minimiza interferências eletromagnéticas (EMI) na transmissão de dados Ethernet (Ref.: Especificação do cabo).
1.4404 (316L)
Aço inoxidável de alta resistência à corrosão, utilizado nos componentes de trava do conector (Ref.: Material porca).
