Cabo Ethernet M12 Angular IFM EVF526 20m IP69K

Pré-visualizar: EVF526 IFM - Cabo Ethernet M12 Angular Indústria Alimentícia 20m IP69K Blindado

EVF526 IFM - Cabo Ethernet M12 Angular Indústria Alimentícia 20m IP69K Blindado

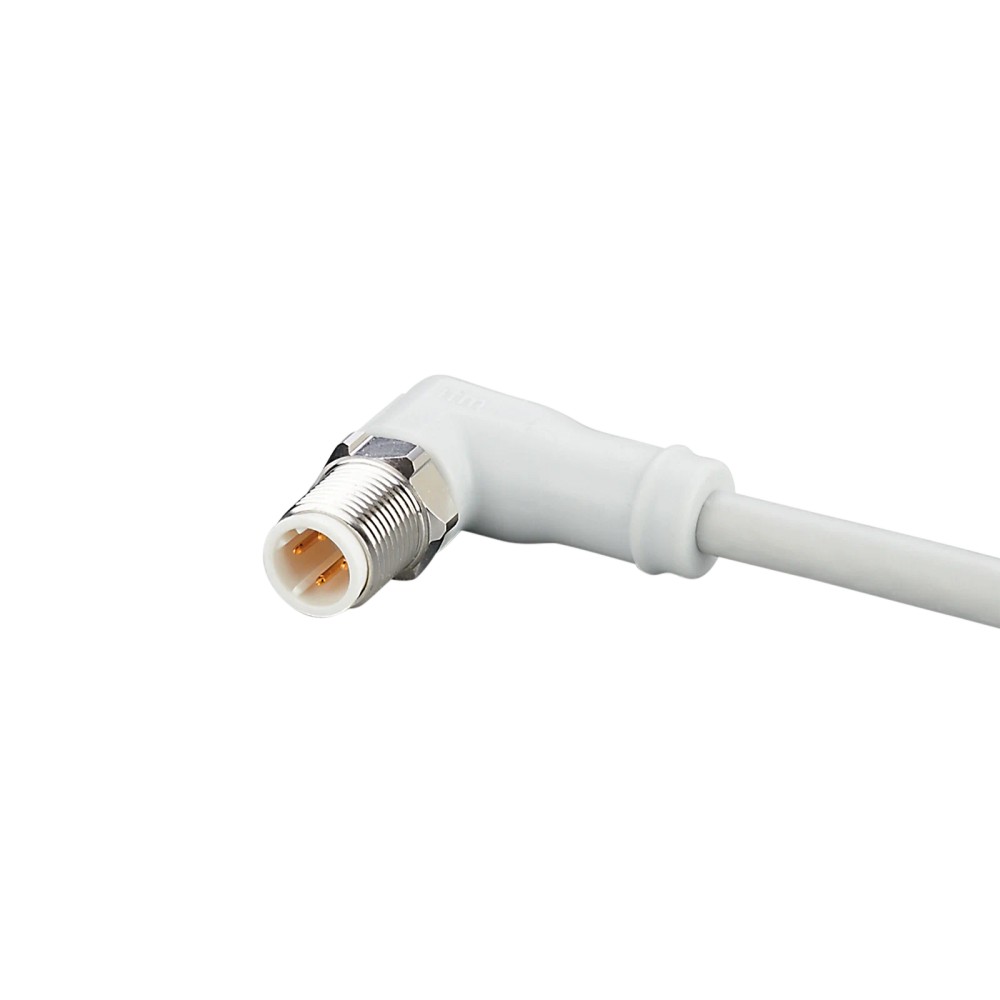

Imagem meramente ilustrativa

R$ 1.292,40

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVF526
EAN: 4021179312615
NCM do produto: 85444200

Destaques do Produto Tipo de Conector M12...mais

Fechar menu

Saiba mais sobre: "EVF526 IFM - Cabo Ethernet M12 Angular Indústria Alimentícia 20m IP69K Blindado"

Destaques do Produto

Tipo de Conector

M12 Angular, Codificação D

Comprimento

20 metros

Proteção

IP69K

Material

PP, sem halogênio

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o EVF526 IFM - Cabo Ethernet M12 Angular Indústria Alimentícia 20m IP69K Blindado

O cabo EVF526 é uma solução de conexão Ethernet industrial com 20 metros, projetada para atender ambientes com rigorosa higienização. Com conector angular M12 (codificação D), garante vedação robusta IP69K e alta resistência à corrosão, sendo ideal para automação na indústria de alimentos e bebidas. Suporta transferência de dados de até 100 Mbit/s, sendo construído em materiais isentos de silicone e halogênio.

PRINCIPAIS ESPECIFICAÇÕES

SKU	EVF526
Comprimento	20 m
Grau de Proteção	IP65, IP67, IP68, IP69K
Material Porca	Aço Inoxidável 316L (1.4404)
Velocidade Rede	100 Mbit/s (CAT5/CAT5e)
Temperatura	-25 a 100 °C
Corrente	4 A
Material Invólucro	PP sem halogênio

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Áreas úmidas e higiênicas da indústria alimentícia
Instalações que requerem proteção IP69K contra jatos de água de alta pressão
Redes industriais Ethernet tipo PROFINET C
Ambientes que exigem cabos sem halogênio e sem silicone

⚠ Considere outro se precisa de:

Aplicações com alta vibração sem fixação adequada do cabo
Ambientes com temperaturas operacionais acima de 100 °C
Redes que exigem velocidade de transmissão superior a 100 Mbit/s (Gigabit)
Uso em locais com exposição a solventes agressivos não compatíveis com o revestimento PP

APLICAÇÕES E USO

Conexão de sensores e dispositivos de rede em ambientes de processamento de alimentos.
Aplicações de Ethernet industrial onde é necessária proteção contra lavagem de alta pressão (IP69K).
Sistemas que demandam alta durabilidade com resistência à corrosão por uso de aço inoxidável 316L.
Automação em linhas de produção com necessidade de cabos flexíveis e blindados.

COMO ESCOLHER

Antes de comprar o EVF526 IFM - Cabo Ethernet M12 Angular Indústria Alimentícia 20m IP69K Blindado, verifique estes pontos:

Quando escolher este cabo

Utilize o EVF526 quando necessitar de um cabo Ethernet de 20m para ambientes que exigem normas de higiene severas, proteção IP69K e resistência química do material de revestimento.

Quando buscar alternativas

Considere buscar outra opção se sua instalação exigir uma conexão reta (em vez de angular), se a rede for Gigabit (o cabo é CAT5e, limitado a 100 Mbit/s) ou se o comprimento de 20m for incompatível com o seu layout.

ESPECIFICAÇÕES TÉCNICAS

Dados Mecânicos
Comprimento do cabo	20 m	Comprimento nominal do cabo de conexão
Grau de proteção	IP65, IP67, IP68, IP69K	Níveis de vedação contra poeira e líquidos
Material da porca	1.4404 (Aço inoxidável 316L)	Material resistente à corrosão para conexão

Dados Elétricos
Tensão de operação	30 AC / 60 DC V	Limite de tensão para operação segura
Corrente nominal	4 A	Capacidade máxima de corrente suportada
Classe de proteção	III	Segurança elétrica contra choque

Condições Ambientais
Temperatura ambiente	-25 a 100 °C	Faixa operacional permitida
Aplicação	Indústria alimentícia, áreas úmidas	Ambiente de operação ideal

COMPATIBILIDADE

Comunicação

• Ethernet Industrial

• PROFINET Type C

• CAT5

• CAT5e

Conexões

Elétrica Conector M12 angular

Processo M12 angular, 4 polos, codificação D

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambientes de lavagem (higiênicos)	✓	O produto possui proteção IP69K e materiais resistentes a processos de limpeza.
Redes Gigabit (1000 Mbit/s)	✗	O cabo é classificado para 100 Mbit/s (CAT5/CAT5e), sendo insuficiente para Gigabit.
Conexões em ambientes corrosivos	✓	Utiliza aço inoxidável 316L, ideal para resistir à corrosão química.

INSTALAÇÃO

Como instalar o EVF526 IFM - Cabo Ethernet M12 Angular Indústria Alimentícia 20m IP69K Blindado

Verifique se o dispositivo de destino possui porta compatível com M12 codificação D.
Alinhe os pinos do conector com a entrada do dispositivo sem aplicar força excessiva.
Gire o anel de travamento manualmente até sentir resistência.
Utilize chave dinamométrica para aplicar torque entre 0,6 e 1,2 Nm.
Garanta que o cabo não sofra curvaturas com raio inferior a 15x o diâmetro (6,5mm).
Fixe o cabo ao longo da estrutura para evitar tensões mecânicas desnecessárias.

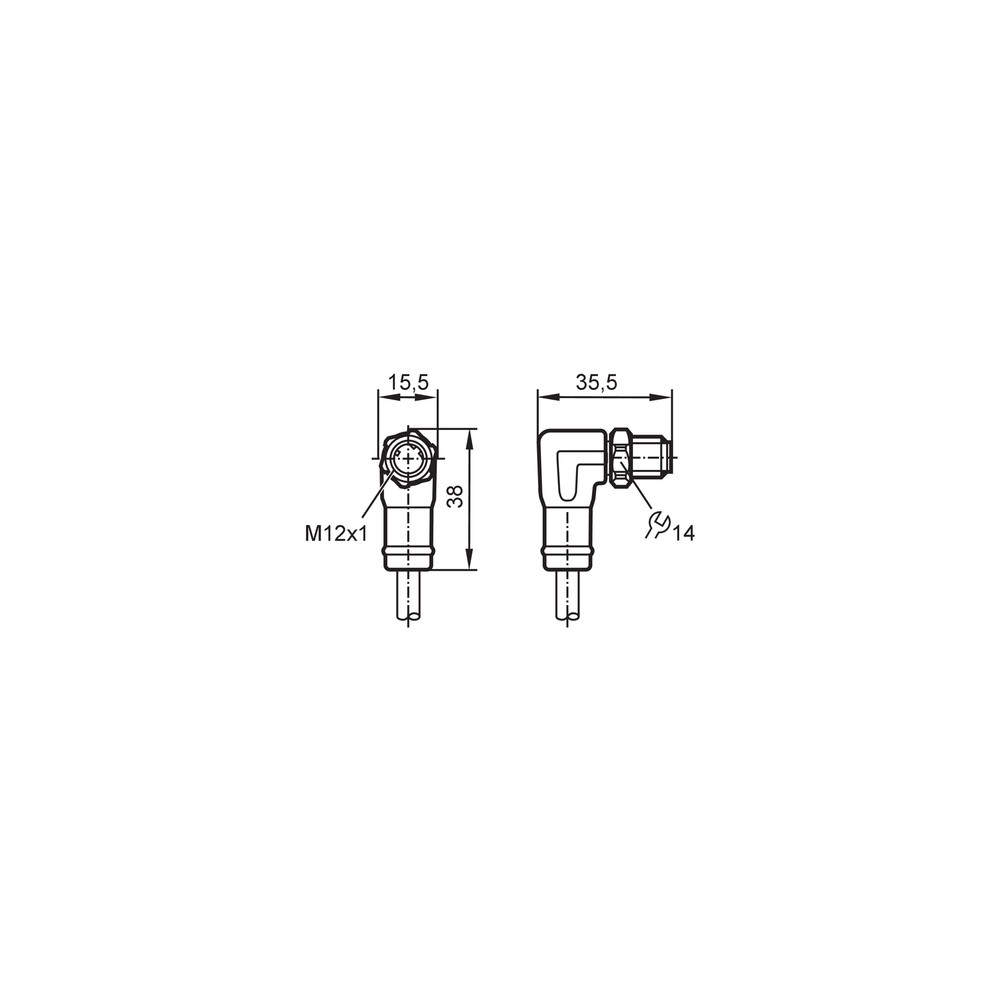

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Infiltração de líquidos no conector	Torque de aperto fora do especificado (0,6-1,2 Nm)	Verificar vedação e sinais de corrosão nos pinos
Interrupção intermitente da comunicação	Dobramento com raio inferior a 15x o diâmetro	Inspeção visual da capa do cabo por deformações
Pacotes perdidos na rede industrial	Interferência eletromagnética por falha na continuidade da blindagem	Medir a continuidade da malha de blindagem
Ressecamento e rachaduras na capa do cabo	Exposição a temperaturas acima de 100 °C	Verificar se o cabo está próximo a superfícies quentes

DOCUMENTAÇÃO TÉCNICA

Folha de Dados Técnica - EVF526 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o cabo EVF526 da IFM?

O EVF526 é um cabo de conexão industrial com conector M12 angular (código D), com 20 metros de comprimento, projetado para Ethernet industrial e aplicações em ambientes de higiene rigorosa.

Para que tipo de ambiente e rede este cabo é recomendado?

Ele é compatível com redes industriais Ethernet (CAT5/CAT5e) operando a 100 Mbit/s, sendo ideal para zonas com umidade e exigências de limpeza, possuindo proteção IP69K.

Existem restrições de uso para este modelo de cabo?

Este cabo não deve ser utilizado em aplicações que exijam velocidades superiores a 100 Mbit/s (como Gigabit Ethernet) ou em ambientes que excedam o limite de temperatura de 100 °C.

O cabo suporta torção ou flexão severa?

O cabo não é adequado para aplicações com esforço de torção constante superior a ± 180°/m ou flexão contínua em raios inferiores a 15 vezes o seu diâmetro.

Como identificar uma falha no cabo de comunicação?

Sintomas de falha incluem perda de pacote ou queda de comunicação, geralmente causados por oxidação ou rompimento interno, verificáveis através de teste de continuidade e inspeção visual da blindagem.

Por que minha rede industrial está apresentando interferência com este cabo?

Verifique se o conector está frouxo ou se a blindagem foi danificada durante a instalação, causas comuns de ruído eletromagnético em redes industriais.

Devo comprar este cabo ou um conector reto?

Este é um produto específico de 20 metros com conector M12 angular; se sua aplicação exige conectores retos ou comprimentos diferentes, considere os demais modelos da linha EVF de conectividade IFM.

Como decidir entre este modelo angular e outras opções?

A escolha depende do espaço físico disponível; o conector angular facilita a instalação em espaços reduzidos, enquanto o cabo de 20m evita emendas desnecessárias que degradam o sinal.

Qual o cuidado principal na instalação do conector M12?

A instalação exige o aperto do conector M12 com torque entre 0,6 e 1,2 Nm para garantir a vedação IP69K e a integridade da conexão.

Como funciona o processo de fornecimento deste item?

O produto é fornecido pela IFM, garantindo procedência industrial, sem necessidade de consultas a terceiros para a especificação técnica correta.

GLOSSÁRIO TÉCNICO

IP69K

Grau de proteção que assegura resistência contra jatos de água a alta temperatura e alta pressão (Ref.: IEC 60529).

Sem halogênio

Material que, em caso de combustão, não libera gases tóxicos ou corrosivos (Ref.: Padrão de segurança de materiais).

Código D

Padronização de conectores M12 para Ethernet de 4 polos (Ref.: IEC 61076-2-101).

Blindagem

Camada metálica de proteção que minimiza a interferência eletromagnética (EMI) em sinais de dados (Ref.: Especificação de cabo).

1.4404

Aço inoxidável 316L, conhecido pela excelente resistência à corrosão (Ref.: Norma AISI).
