Cabo de Conexão Industrial IFM EVF524

Pré-visualizar: EVF524 IFM - Cabo de Conexão Industrial ifm Ethernet Industrial M12 D-Code 5m IP69K

EVF524 IFM - Cabo de Conexão Industrial ifm Ethernet Industrial M12 D-Code 5m IP69K

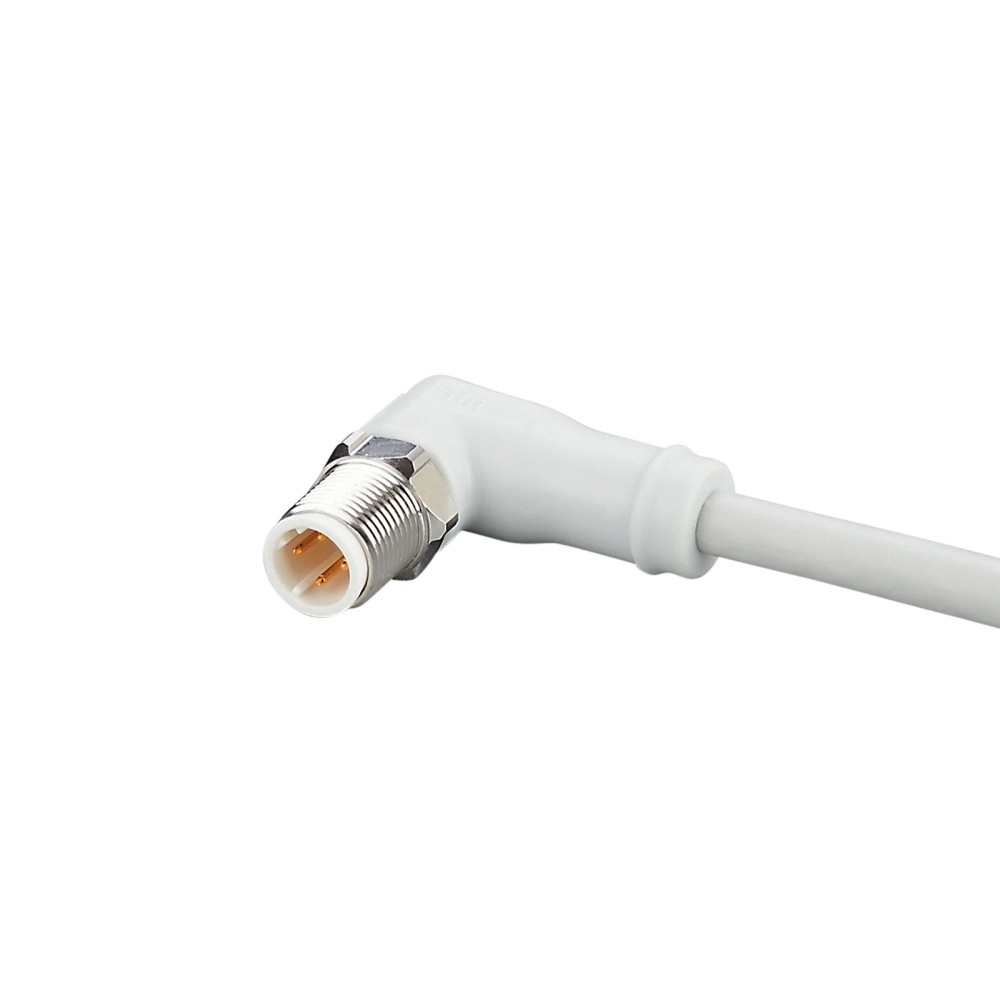

Imagem meramente ilustrativa

R$ 421,68

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVF524
EAN: 4021179312592
NCM do produto: 85444200

Destaques do Produto Comprimento 5 m...mais

Fechar menu

Saiba mais sobre: "EVF524 IFM - Cabo de Conexão Industrial ifm Ethernet Industrial M12 D-Code 5m IP69K"

Destaques do Produto

Comprimento

5 m

Codificação do conector

M12 D-code, angular

Rede

Industrial Ethernet CAT5/CAT5e, até 100 Mbit/s

Proteção

IP65, IP67, IP68 e IP69K informados

Ambiente móvel

Temperatura ambiente de 0 a 80 °C; consulte também os limites de movimento do datasheet

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de Conexão Industrial ifm EVF524, Ethernet M12 D-Code angular, 5 m, IP69K

O ifm EVF524 é um cabo de conexão blindado para Industrial Ethernet, com conector M12 angular de codificação D e comprimento de 5 m. É indicado para Industrial Ethernet CAT5/CAT5e até 100 Mbit/s, incluindo uso em áreas úmidas e higiênicas da indústria de alimentos. Possui grau de proteção indicado de IP65, IP67, IP68 e IP69K, conforme condições de instalação e uso.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	EVF524
Tipo	Cabo de conexão para Industrial Ethernet
Comprimento do cabo	5 m
Conector	1 x M12 angular, codificação D, 4 contatos dourados
Desempenho de rede informado	CAT5/CAT5e; 100 Mbit/s
Proteção IP informada	IP65, IP67, IP68 e IP69K
Cabo	MPPE sem halogênio, cinza, blindado; PROFINET Type C; 4 x 0,34 mm²
Temperatura ambiente	-25 a 100 °C; em aplicação móvel, 0 a 80 °C
Material da porca de bloqueio	Aço inoxidável 316L
Dimensões e peso	38 x 15,5 x 35,5 mm; 337,8 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões de Industrial Ethernet que requeiram cabo de 5 m e conector M12 angular com codificação D.
Aplicações CAT5/CAT5e até 100 Mbit/s, incluindo as descritas para áreas úmidas e higiênicas na indústria de alimentos.
Instalações que necessitem de cabo blindado e tolerância especificada a flexão e deslocamentos, respeitando limites ambientais e mecânicos do fabricante.

⚠ Considere outro se precisa de:

Não selecionar para uma conexão que exija comprimento diferente de 5 m ou conector com codificação/tipo diferente sem confirmar a compatibilidade do sistema.
Não usar em aplicação móvel fora da faixa informada de 0 a 80 °C, nem exceder os limites de instalação e movimento definidos no datasheet.

APLICAÇÕES E USO

Aplicação comprovada: conexão de Industrial Ethernet em áreas úmidas e higiênicas da indústria de alimentos, conforme a descrição do produto; respeitar as condições de instalação associadas aos graus IP declarados.
Aplicação comprovada: conexão CAT5/CAT5e até 100 Mbit/s, utilizando interface M12 D-code compatível.
Uso móvel: a ficha informa temperatura ambiente de 0 a 80 °C e velocidade máxima de 3,3 m/s para deslocamento horizontal de 5 m, com aceleração máxima de 5 m/s²; observar também o raio mínimo de flexão e o limite de torção.
A utilização com equipamentos ou topologias específicos não é detalhada na ficha; validar pinagem, interface e requisitos de rede no datasheet e na documentação dos dispositivos conectados.

COMO ESCOLHER

Antes de comprar o Cabo de Conexão Industrial ifm EVF524, Ethernet M12 D-Code angular, 5 m, IP69K, verifique estes pontos:

Escolha o EVF524 quando

A instalação exigir 5 m de cabo, conexão M12 angular D-code e Industrial Ethernet CAT5/CAT5e até 100 Mbit/s. Para ambiente úmido ou higiênico na indústria de alimentos, considere os graus IP informados e as condições específicas de montagem.

Considere outra configuração quando

O equipamento exigir outro comprimento, geometria ou codificação de conector, ou características de rede diferentes das indicadas. Confirme os requisitos elétricos e mecânicos dos dois dispositivos e consulte o datasheet antes da seleção.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante	ifm	Identificação do produto no anúncio.
Modelo / SKU / part number	EVF524	Código de referência do produto.
GTIN	4021179312592	Identificador comercial informado.
Tipo de produto	Cabo de conexão com conector; cabo de Ethernet, código D	Descrição e configuração do componente.
Aplicação informada	Industrial Ethernet; áreas úmidas e higiênicas na indústria de alimentos	Usos explicitamente descritos na ficha.
Categoria de rede	CAT5/CAT5e; 100 Mbit/s	Desempenho indicado na descrição do produto.

Dados elétricos e de comunicação
Tensão de operação	30 V AC / 60 V DC	Limite de operação indicado na ficha.
Capacidade de carga total	4 A	Valor nominal máximo informado; verificar requisitos do circuito e dos equipamentos.
Cabo	5 m; MPPE sem halogênio, cinza, Ø 6,5 mm; blindado; PROFINET Type C	Construção e comprimento do cabo informados.
Condutores	4 x 0,34 mm² (7 x Ø 0,25 mm)	Composição elétrica indicada para o cabo.

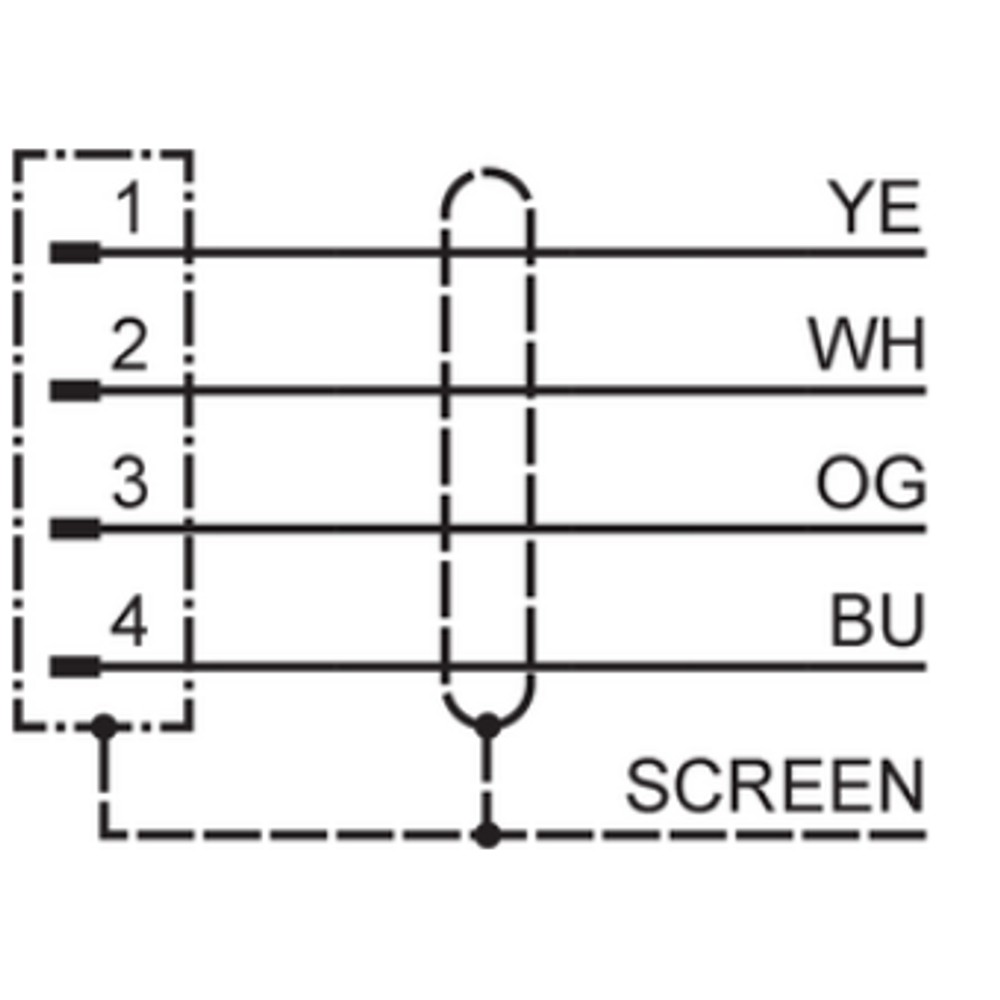

Cores dos fios	BU = azul; OG = laranja; WH = branco; YE = amarelo	Identificação de cores conforme ficha; consultar o datasheet para a pinagem aplicável.

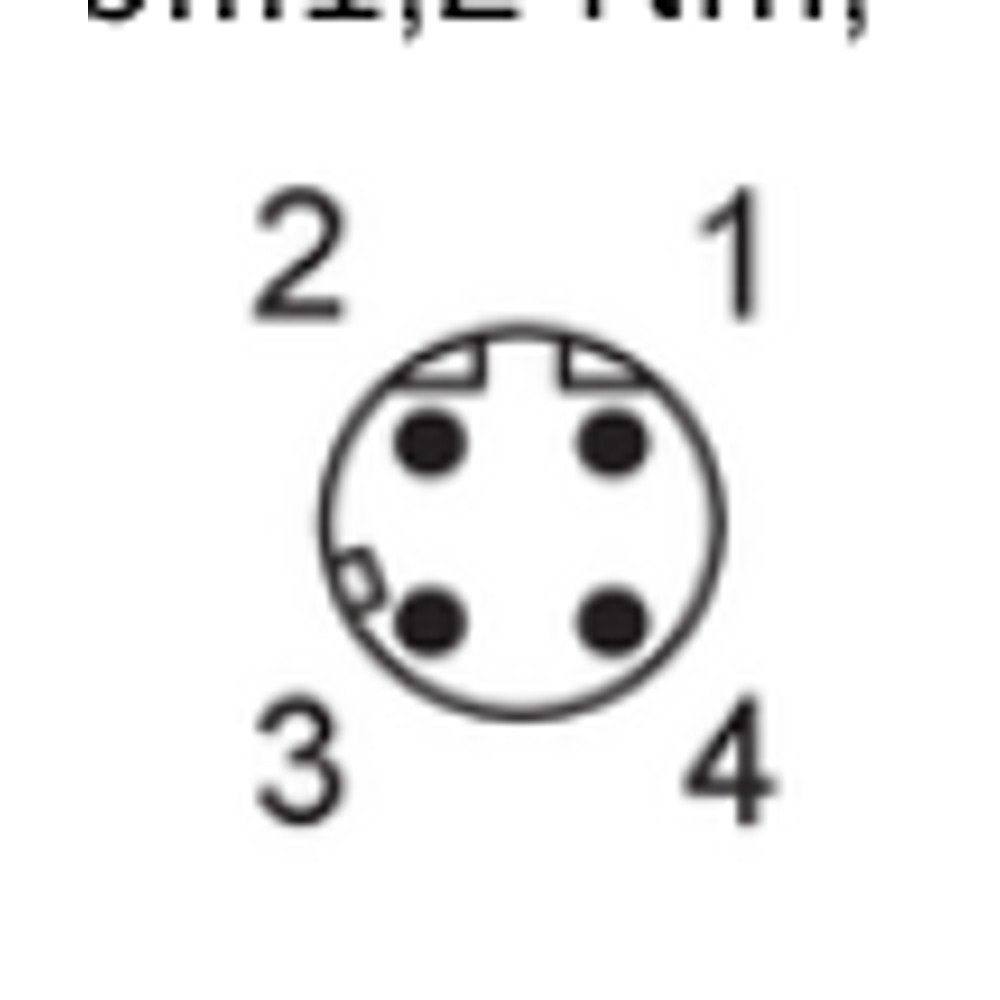

Conector	1 x M12, angular, codificação D	Interface elétrica e geometria do conector.
Contatos	4, dourados	Número e acabamento dos contatos informados.
Blindagem	Cabo blindado; blindagem aplicada na conexão	Característica construtiva declarada.
Torque máximo de aperto	0,6 a 1,2 Nm	Faixa informada para o bloqueio do conector; seguir o datasheet na montagem.

Proteção e materiais
Grau de proteção	IP65, IP67, IP68 e IP69K	Classificações informadas; a proteção efetiva depende da conexão corretamente montada e das condições de uso.
Classe de proteção	III	Classe indicada pelo fabricante.
Material do cabo	PP / MPPE sem halogênio	A ficha identifica o material do invólucro como PP e a construção do cabo como MPPE sem halogênio.
Material do corpo do conector	PP	Material indicado para o corpo do conector.
Material da porca / bloqueio	Aço inoxidável 1.4404 / 316L	Material indicado para o elemento de bloqueio.
Sem silicone	Sim	Característica declarada na ficha.
Contatos banhados a ouro	Sim	Característica especial informada.

Condições ambientais e movimento
Temperatura ambiente	-25 a 100 °C	Faixa ambiente informada para o produto; conferir limites específicos de cada modo de uso.
Temperatura ambiente em aplicação móvel	0 a 80 °C	Faixa específica indicada para uso móvel.
Ciclos de curvatura	> 1 milhão	Valor declarado para resistência a ciclos de curvatura, sujeito às condições de ensaio do fabricante.
Raio mínimo de flexão em aplicação flexível	15 x diâmetro do cabo	Limite mínimo informado para instalação flexível; não interpretar como raio para qualquer condição estática.
Esforço de torção	± 180 °/m	Limite informado para torção.
Tolerâncias para dobras e deslocamentos	Sim	Característica declarada; respeitar os limites mecânicos do datasheet.
Velocidade de movimento	Máx. 3,3 m/s para deslocamento horizontal de 5 m	Condição indicada pelo fabricante para a velocidade de movimento.
Aceleração máxima	5 m/s²	Condição associada ao dado de velocidade de movimento informado.

Dados mecânicos e dimensionais
Tipo de conector	M12 angular	Formato mecânico da conexão.
Comprimento do cabo	5 m	Comprimento total indicado para o cabo.
Diâmetro do cabo	6,5 mm	Dimensão indicada para o cabo.
Dimensões do produto	38 x 15,5 x 35,5 mm	Dimensões informadas no anúncio.
Peso	337,8 g	Massa indicada no conjunto de dados do produto.

COMPATIBILIDADE

Comunicação

• Industrial Ethernet

• CAT5/CAT5e, até 100 Mbit/s, conforme descrição do produto

• Cabo indicado como PROFINET Type C

Conexões

Elétrica Cabo blindado de 5 m, 4 x 0,34 mm²; conector M12 angular, D-code, 4 contatos dourados. O contexto informa tensão de operação de 30 V AC / 60 V DC e capacidade de carga total de 4 A; confirmar que os limites atendem à aplicação e aos dispositivos conectados.

Processo Não aplicável: trata-se de cabo de conexão elétrica, sem conexão de processo para fluido ou gás.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Dispositivos com interface M12 D-code para Industrial Ethernet	✓	A ficha especifica conector M12 angular com codificação D e aplicação em Industrial Ethernet; confirme também pinagem e requisitos dos dispositivos.
Rede CAT5/CAT5e com velocidade indicada de até 100 Mbit/s	✓	A descrição do produto informa CAT5/CAT5e e 100 Mbit/s.
Equipamento com conector M12 de outra codificação ou conexão mecânica diferente	✗	A codificação e a geometria informadas são M12 D-code angular; não se deve presumir encaixe mecânico em outra interface.
Aplicação móvel entre 0 e 80 °C	✓	A ficha informa essa faixa de temperatura ambiente para uso móvel; devem ser respeitados também os limites de flexão, velocidade e aceleração.
Aplicação móvel fora de 0 a 80 °C	✗	A faixa móvel informada é de 0 a 80 °C; não há evidência de adequação fora desse intervalo.
Uso com exposição a água ou limpeza em condição correspondente ao grau IP especificado	✓	A ficha relaciona IP65, IP67, IP68 e IP69K; a adequação depende da instalação e das condições de ensaio/uso previstas pelo fabricante.

INSTALAÇÃO

Como instalar o Cabo de Conexão Industrial ifm EVF524, Ethernet M12 D-Code angular, 5 m, IP69K

Confirme que as interfaces dos equipamentos são M12 D-code e que a geometria angular atende ao espaço disponível.
Verifique o comprimento de 5 m e o percurso do cabo antes da montagem.
Desenergize os equipamentos conforme os procedimentos da instalação antes de conectar o cabo.
Conecte os contatos alinhando corretamente a codificação; não force o acoplamento.
Aperte o bloqueio dentro da faixa informada de 0,6 a 1,2 Nm e verifique o assentamento da conexão.
Em instalação móvel, respeite a faixa de temperatura, o raio mínimo de flexão e os limites de velocidade e torção do datasheet.

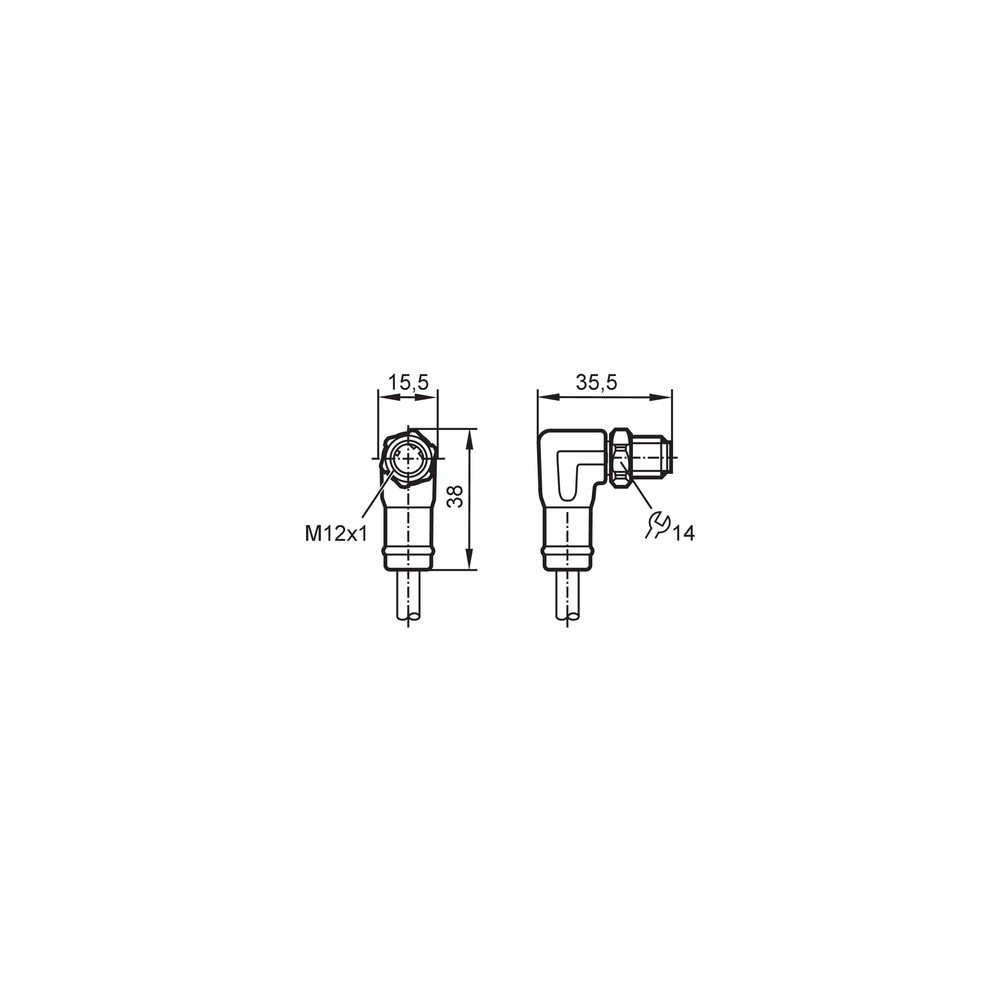

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A conexão Ethernet não estabelece link.	Conector incompatível, acoplamento incompleto ou contato inadequado entre o cabo e a porta do equipamento.	Confirme a codificação D e a compatibilidade das interfaces, inspecione o acoplamento e teste a conexão com um cabo ou porta comprovadamente funcional.
A comunicação apresenta falhas intermitentes durante o movimento.	Flexão, torção ou deslocamento acima dos limites informados, ou dano no cabo/blindagem.	Inspecione o percurso e o cabo; compare temperatura, raio de flexão, velocidade e torção com os limites do datasheet e teste a continuidade.
Há entrada de umidade na conexão.	Acoplamento incompleto, bloqueio inadequado ou condição de instalação incompatível com o grau IP pretendido.	Verifique o assentamento e o aperto do conector, o estado das superfícies de vedação e as condições de exposição; consulte o datasheet para a aplicação específica.
A rede permanece sem comunicação mesmo com o conector acoplado.	Pinagem ou configuração dos dispositivos incompatível, ou falha em outro ponto do enlace.	Confira a documentação de pinagem e configuração dos equipamentos, as cores dos condutores conforme o esquema do fabricante e teste cada segmento do enlace.

DOCUMENTAÇÃO TÉCNICA

Folha de dados EVF524 em português (Datasheet) Desenho em escala do produto (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o EVF524 e para que tipo de conexão serve?

É um cabo de conexão ifm para Industrial Ethernet, com conector M12 angular D-code. A ficha indica uso em CAT5/CAT5e até 100 Mbit/s.

O que acompanha o EVF524?

A ficha identifica uma peça: o cabo de conexão EVF524 de 5 m. Não há acessórios adicionais listados.

O EVF524 serve para qualquer conector M12?

Não se deve presumir isso: o modelo especificado tem conector M12 angular com codificação D. Confirme que a codificação e a interface do equipamento correspondem.

Posso usar este cabo em uma conexão M12 com codificação diferente?

A ficha não indica compatibilidade com outras codificações. Como a geometria e a codificação definem o acoplamento, valide a interface no datasheet e nos equipamentos antes da compra.

O link Ethernet cai quando o cabo se movimenta; o que devo verificar?

Verifique danos no cabo e se o percurso respeita os limites de flexão, torção, temperatura e movimento do fabricante. Confirme também o assentamento dos conectores.

A conexão apresenta umidade depois da limpeza; devo trocar o cabo?

Antes de substituir, verifique se o conector está corretamente acoplado e bloqueado e se a instalação atende às condições associadas ao grau IP requerido. Inspecione também danos nas superfícies de conexão.

Este modelo ou uma versão mais curta é a escolha certa?

O EVF524 tem comprimento de 5 m; escolha-o quando esse comprimento e o conector M12 D-code angular forem adequados ao percurso. Se a instalação exigir outro comprimento, selecione uma versão cuja ficha confirme essa medida e as mesmas interfaces necessárias.

É melhor comprar um cabo completo ou conectores e cabo separados?

O EVF524 é fornecido como cabo de conexão com conectores, e não há componentes avulsos indicados na ficha. Para uma montagem separada, confirme que cada componente atende à pinagem, à codificação e aos requisitos ambientais da instalação.

Como devo apertar o conector na instalação?

Acople alinhando a codificação sem forçar e aplique o torque de aperto informado de 0,6 a 1,2 Nm. Consulte o datasheet para os detalhes de montagem e pinagem.

O cabo pode trabalhar em movimento contínuo?

A ficha informa mais de 1 milhão de ciclos de curvatura e condições específicas de movimento, mas isso não garante adequação a qualquer trajeto. Verifique raio de flexão, temperatura, velocidade, aceleração e torção no datasheet.

GLOSSÁRIO TÉCNICO

Codificação D

Configuração mecânica e elétrica do conector M12 indicada para a interface de Ethernet especificada.

CAT5/CAT5e

Categorias de cabo de rede citadas para a aplicação Ethernet do produto.

IP69K

Grau de proteção listado para o produto; a proteção efetiva depende da montagem e das condições de uso previstas pelo fabricante.

Raio mínimo de flexão

Menor raio indicado para flexão do cabo em aplicação flexível, calculado em múltiplos do diâmetro do cabo.

Blindagem

Elemento construtivo indicado no cabo e na conexão para a configuração blindada do enlace.
