Cabo Industrial IFM EVF522 M12 D-Code 50m Blindado

Pré-visualizar: EVF522 IFM - Cabo de Conexão Industrial Indústria de Alimentos M12 D-Code 50m Blindado

EVF522 IFM - Cabo de Conexão Industrial Indústria de Alimentos M12 D-Code 50m Blindado

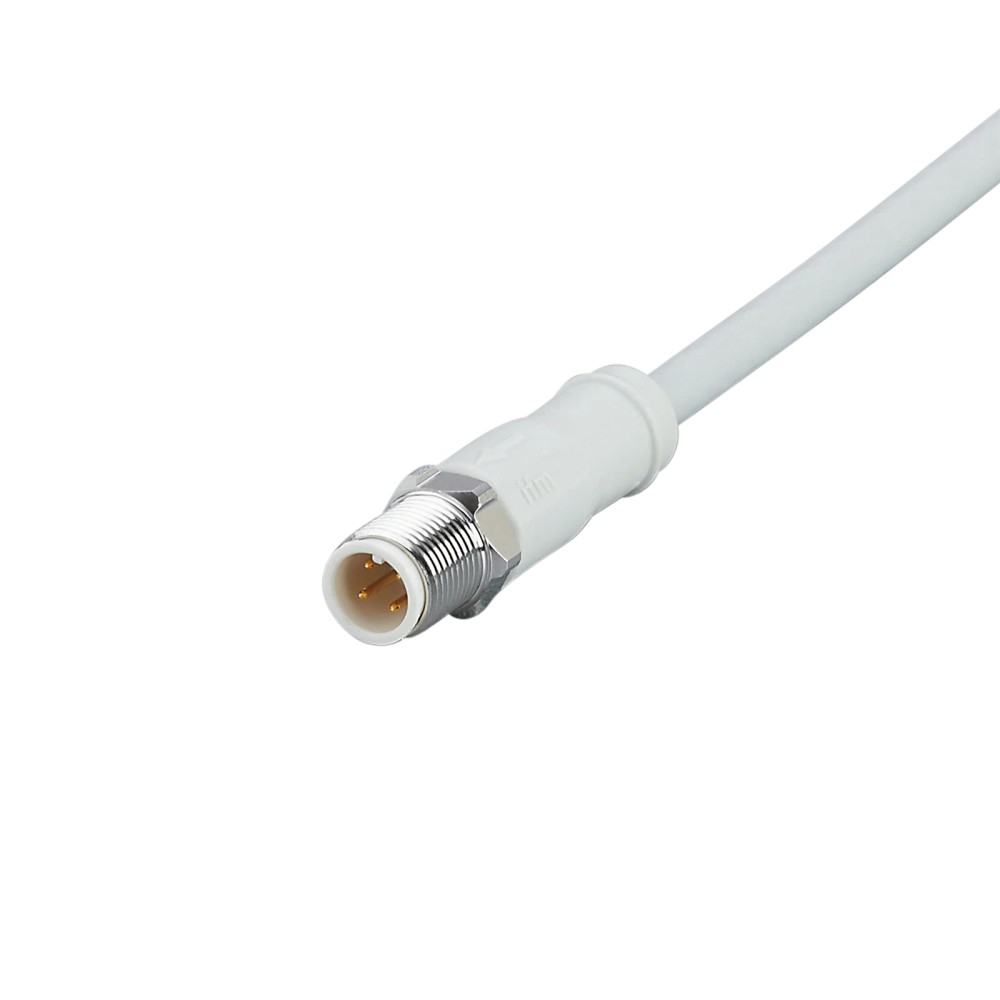

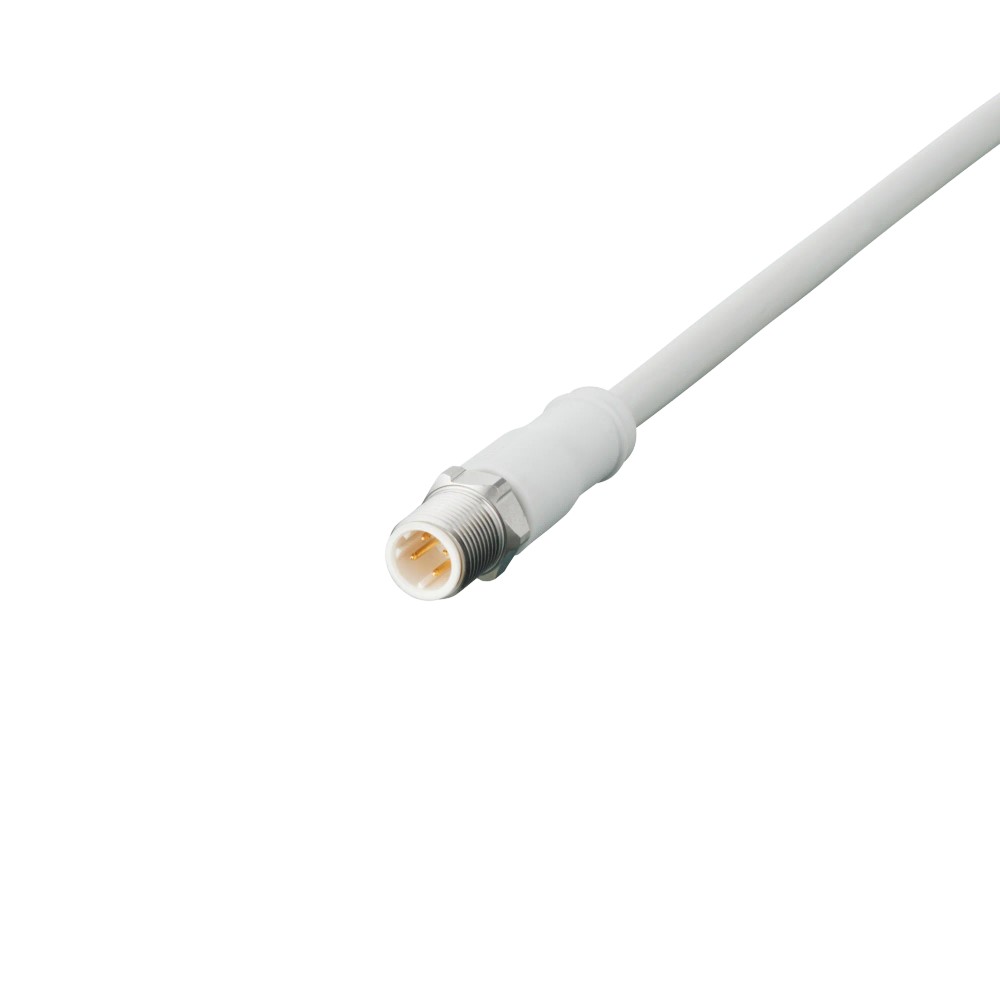

Imagem meramente ilustrativa

R$ 3.147,96

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVF522
EAN: 4021179307529
NCM do produto: 85444200

Destaques do Produto Comprimento 50 m...mais

Fechar menu

Saiba mais sobre: "EVF522 IFM - Cabo de Conexão Industrial Indústria de Alimentos M12 D-Code 50m Blindado"

Destaques do Produto

Comprimento

50 m

Conexão

M12 reto, codificação D

Rede

Ethernet Industrial; CAT5/CAT5e; 100 Mbit/s

Construção do cabo

Blindado, PROFINET Type C, MPPE sem halogênio

Aplicação indicada

Áreas úmidas e higiênicas na indústria de alimentos

Condições ambientais

Proteção IP65/IP67/IP68/IP69K; consultar condições específicas de instalação

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de Conexão Industrial IFM EVF522 – M12 Ethernet, código D, 50 m, blindado

O IFM EVF522 é um cabo de conexão para Ethernet Industrial com conector M12 reto, codificação D, e comprimento de 50 m. É indicado pelo fabricante para áreas úmidas e higiênicas da indústria de alimentos. Possui cabo blindado PROFINET Type C, contatos dourados e construção sem silicone e sem halogênio. A ficha informa aplicação CAT5/CAT5e e velocidade de 100 Mbit/s.

PRINCIPAIS ESPECIFICAÇÕES

Fabricante / modelo	IFM EVF522
Tipo	Cabo de conexão Ethernet Industrial
Comprimento do cabo	50 m

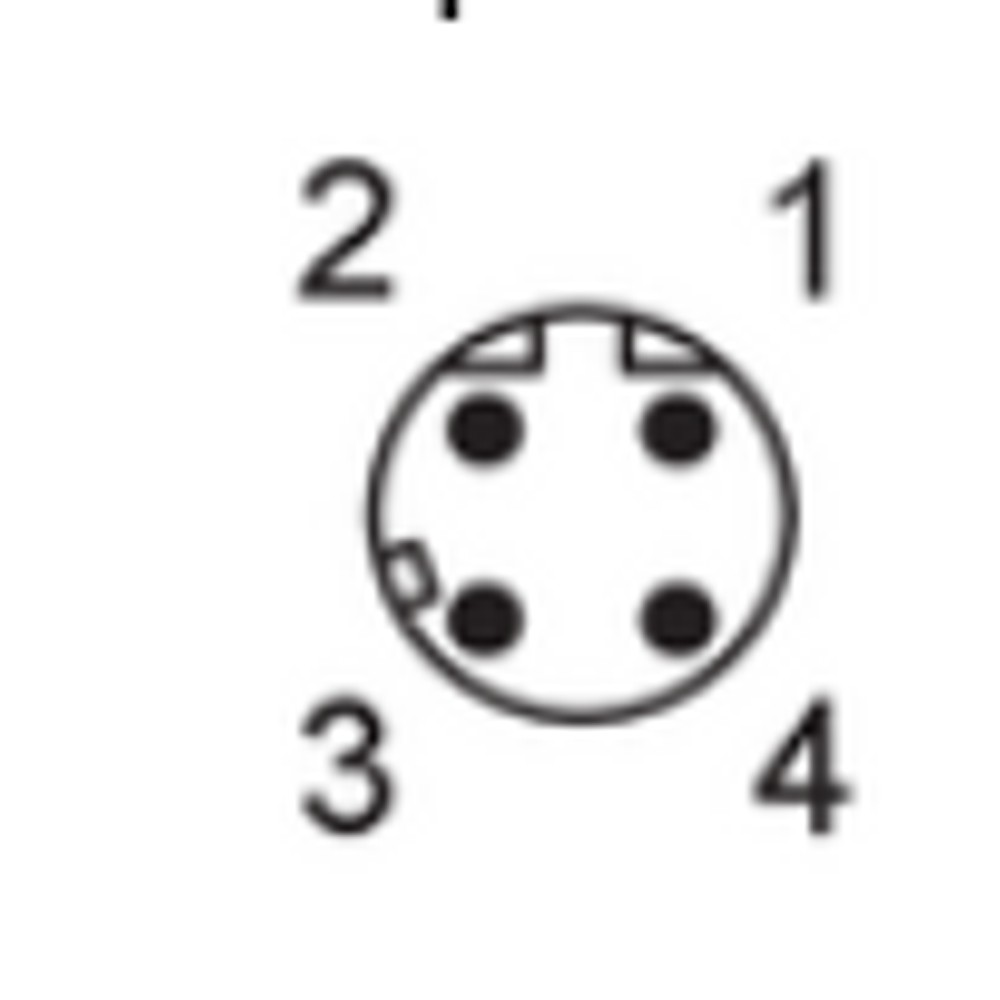

Conector	1 × M12 reto, codificação D, 4 contatos
Cabo	MPPE, blindado, PROFINET Type C; 4 × 0,34 mm²
Aplicação Ethernet informada	CAT5/CAT5e; 100 Mbit/s
Proteção informada	IP65, IP67, IP68 e IP69K
Temperatura ambiente	−25 a 100 °C; em aplicação móvel, 0 a 80 °C
Material da porca de bloqueio	Aço inoxidável 1.4404 (316L)
Peso informado	3287 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões de Ethernet Industrial que exijam cabo de 50 m e interface M12 com codificação D, desde que o equipamento correspondente tenha conexão compatível.
Aplicações em áreas úmidas e higiênicas da indústria de alimentos, conforme indicação do fabricante.
Instalações que utilizem Ethernet CAT5/CAT5e a 100 Mbit/s e cabo blindado PROFINET Type C.

⚠ Considere outro se precisa de:

Não selecionar para uma conexão que exija outro comprimento, outro tipo de conector ou codificação diferente sem confirmar a compatibilidade com o equipamento.
Não usar como substituto de um cabo de alimentação ou de outro tipo de conexão: a ficha identifica o produto como cabo de Ethernet.
Não exceder os limites ambientais ou mecânicos indicados na ficha; verificar também as condições específicas da instalação e do equipamento conectado.

APLICAÇÕES E USO

Aplicação indicada pelo fabricante: conexão de Ethernet Industrial em áreas úmidas e higiênicas da indústria de alimentos.
Aplicação indicada na ficha: rede CAT5/CAT5e a 100 Mbit/s, com cabo blindado PROFINET Type C.
Para instalações flexíveis, respeitar o raio mínimo de curvatura de 15 vezes o diâmetro do cabo.
Em operação móvel, considerar a faixa de temperatura de 0 a 80 °C e os parâmetros de movimento informados: até 3,3 m/s para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s².
A ficha informa graus de proteção IP65, IP67, IP68 e IP69K; a utilização deve respeitar as condições de instalação correspondentes. A ficha não detalha neste contexto os procedimentos de limpeza ou a duração de exposição associados a cada grau.

COMO ESCOLHER

Antes de comprar o Cabo de Conexão Industrial IFM EVF522 – M12 Ethernet, código D, 50 m, blindado, verifique estes pontos:

Escolha o EVF522 quando

A instalação requerer 50 m de cabo Ethernet, conector M12 reto codificado D, blindagem e aplicação CAT5/CAT5e a 100 Mbit/s. Confirme que a porta do dispositivo possui a interface correspondente.

Busque outra configuração quando

O projeto exigir comprimento diferente de 50 m, conector com geometria ou codificação diferente, ou uma conexão que não seja Ethernet. A ficha não especifica uma alternativa de modelo; compare os requisitos da instalação com o catálogo do fabricante.

Verifique as condições de montagem

Em instalação flexível, respeite o raio mínimo de curvatura de 15 vezes o diâmetro do cabo. Para operação móvel, considere a faixa de temperatura informada para essa condição e os limites de velocidade e aceleração descritos nas especificações.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante	ifm / ifm electronic	Identificação do fabricante na ficha do produto.
Modelo e SKU	EVF522	Código do produto.
GTIN	4021179307529	Identificador comercial informado no anúncio.
Part number do anúncio	EVF522	Código informado nos dados básicos do anúncio.
Tipo de produto	Cabo de conexão com conector; cabo de Ethernet, código D	Classificação do produto na ficha.
Aplicação	Áreas úmidas e higiênicas na indústria de alimentos; Ethernet Industrial; CAT5/CAT5e; 100 Mbit/s	Aplicações explicitamente indicadas na ficha.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.

Dados elétricos e de comunicação
Tensão de operação	30 V AC / 60 V DC	Valores informados na ficha do produto.
Capacidade de corrente total	4 A	Capacidade total informada; observar as condições de uso da ficha.
Capacidade de corrente total (UL)	1,66 A	Valor UL informado separadamente na ficha.
Classe de proteção	III	Classificação informada pelo fabricante.
Rede / velocidade indicadas	CAT5/CAT5e; 100 Mbit/s	Características de aplicação Ethernet informadas.
Tipo de cabo de rede	PROFINET Type C	Designação do cabo indicada na ficha.

Conexões e construção elétrica
Conexão elétrica – cabo	50 m; MPPE; sem halogênio; cinza; Ø 6,5 mm; blindado; 4 × 0,34 mm² (7 × Ø 0,25 mm)	Construção e dimensões elétricas do cabo informadas na ficha.
Conector	1 × M12, reto, codificação D	Configuração mecânica do conector.
Contatos	4 contatos, dourados	Quantidade e acabamento dos contatos indicados.
Cor dos pinos	Dourado	Atributo informado nos dados básicos do anúncio.
Cor do cabo	Cinza	Cor indicada na ficha técnica.
Blindagem	Cabo blindado; blindagem aplicada	Característica indicada para o cabo e a conexão.

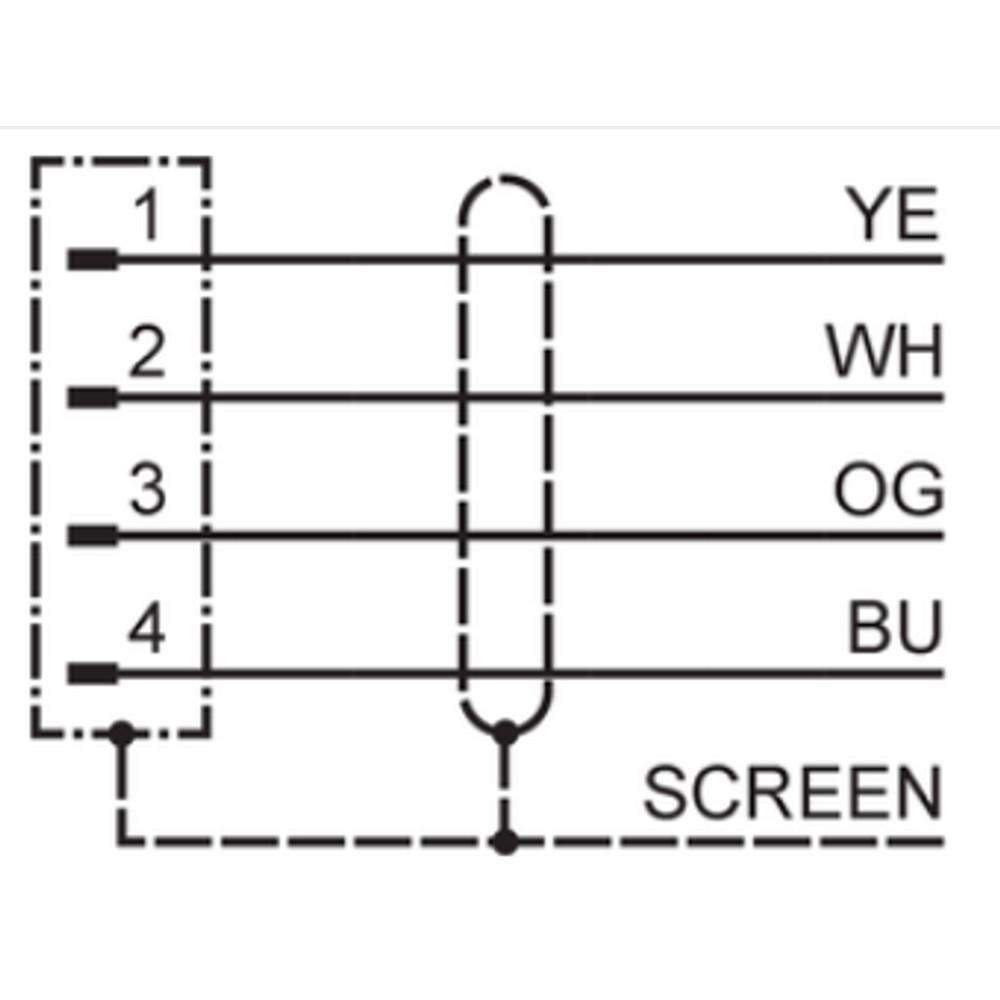

Cores dos fios	BU = azul; OG = laranja; WH = branco; YE = amarelo	Código de cores dos fios indicado na ficha.
Tensão de operação	30 V AC / 60 V DC	Valor nominal informado para o produto.

Materiais e características construtivas
Isento de silicone	Sim	Característica declarada na ficha.
Isento de halogênio	Sim	Característica declarada para o cabo e o material do invólucro.
Material do cabo	MPPE	Material informado para o cabo.
Material do corpo do conector	PP, sem halogênio	Material indicado para o corpo do conector.
Material da porca de bloqueio	1.4404, aço inoxidável 316L	Material indicado para o bloqueio do conector.
Acabamento do conector	Metálico	Atributo dos dados básicos do anúncio.
Cor do produto	Branco	Cor informada nos dados básicos do anúncio.
Característica especial	Sem silicone; sem halogênio; contatos banhados a ouro; cabo blindado; tolerâncias para dobras e deslocamentos	Características especiais listadas na ficha; observar também os limites mecânicos especificados.

Condições ambientais e proteção
Grau de proteção IP	IP65, IP67, IP68, IP69K	Graus de proteção listados na ficha; a adequação depende das condições de montagem e uso.
Temperatura ambiente	−25 a 100 °C; cRUus: até 65 °C	Faixas informadas na ficha, incluindo a ressalva cRUus.
Temperatura ambiente em aplicação móvel	0 a 80 °C; cRUus: até 65 °C	Faixa específica indicada para condição móvel.
Velocidade de movimento	Máx. 3,3 m/s	Valor para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s², conforme ficha.
Aceleração	Máx. 5 m/s²	Condição associada ao valor de velocidade de movimento indicado.

Dados mecânicos
Comprimento do cabo	50 m	Comprimento especificado para o cabo.
Raio mínimo de curvatura em aplicação flexível	15 × diâmetro do cabo	Limite mínimo indicado para aplicação flexível; não é um valor absoluto em milímetros.
Ciclos de curvatura	> 1 milhão	Quantidade de ciclos informada na ficha.
Esforço de torção	±180°/m	Valor de torção informado pelo fabricante.
Torque máximo de aperto	1,2 Nm	Limite máximo informado para o conector; a ficha também indica faixa de 0,6 a 1,2 Nm.
Dimensões informadas	15,5 × 15,5 × 51,5 mm	Dimensões listadas nos dados do anúncio; consultar o desenho dimensional para referência de montagem.
Peso informado	3287 g	Peso registrado nos atributos do produto.

URLs e referências técnicas
Folha de dados	https://media.ifm.com/dam/170e0c43-29c8-4058-9e2a-7dd33d3026a4/Original/EVF522-01_PT-BR.pdf	Documento técnico do fabricante em português.
Desenho em escala	https://media.ifm.com/dam/5cf29c33-6923-4326-b327-f93dffdbc607/pim,w_0.9;r_pad,w_2000,h_1.01,bc_white/P_MZ_SUV_0671.png	Imagem de desenho em escala indicada nos dados do anúncio.
Link do produto	https://www.ifm.com/br/pt/product/EVF522	Página do fabricante informada no anúncio.

COMPATIBILIDADE

Comunicação

• Ethernet Industrial; CAT5/CAT5e; 100 Mbit/s, conforme aplicação indicada na ficha.

• Cabo PROFINET Type C, blindado. A ficha não detalha uma lista de protocolos adicionais.

Conexões

Elétrica Cabo de conexão blindado de 50 m, MPPE sem halogênio, 4 × 0,34 mm² (7 × Ø 0,25 mm), com conector M12 reto de 4 contatos, codificação D. A ficha informa tensão de operação de 30 V AC / 60 V DC e capacidade de corrente total de 4 A; capacidade de corrente total UL informada: 1,66 A. Confirmar os limites aplicáveis ao equipamento e à instalação.

Processo Não se aplica: é uma conexão elétrica de Ethernet Industrial, sem conexão de processo informada.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamento com porta M12 reto, codificação D, para Ethernet Industrial e necessidade de cabo de 50 m	✓	A ficha identifica essa configuração de conector, aplicação Ethernet e comprimento.
Rede especificada como CAT5/CAT5e a 100 Mbit/s	✓	Essas condições constam na aplicação indicada para o produto.
Porta com codificação, formato ou tipo de conexão diferente	✗	A ficha especifica conector M12 reto com codificação D; não confirma compatibilidade mecânica ou elétrica com outras interfaces.
Necessidade de cabo de alimentação em vez de Ethernet	✗	O produto é identificado como cabo de conexão Ethernet Industrial.
Instalação flexível com raio de curvatura inferior a 15 vezes o diâmetro do cabo	✗	A ficha estabelece raio mínimo de 15 vezes o diâmetro para aplicação flexível.

INSTALAÇÃO

Como instalar o Cabo de Conexão Industrial IFM EVF522 – M12 Ethernet, código D, 50 m, blindado

Confirme que a porta do equipamento é M12 com codificação D e que a aplicação requer Ethernet Industrial.
Verifique o comprimento necessário e planeje a rota para o cabo de 50 m, evitando tração ou torção além dos limites informados.
Instale o cabo respeitando o raio mínimo de curvatura de 15 vezes o diâmetro do cabo em aplicações flexíveis.
Alinhe o conector M12 com a porta correspondente antes de acoplar; não force o encaixe se a geometria ou a codificação não coincidirem.
Aperte o bloqueio do conector sem exceder o torque máximo de 1,2 Nm; a ficha indica faixa de 0,6 a 1,2 Nm.
Após a instalação, verifique o assentamento do conector, a integridade do cabo e a comunicação Ethernet conforme os procedimentos do fabricante do equipamento conectado.

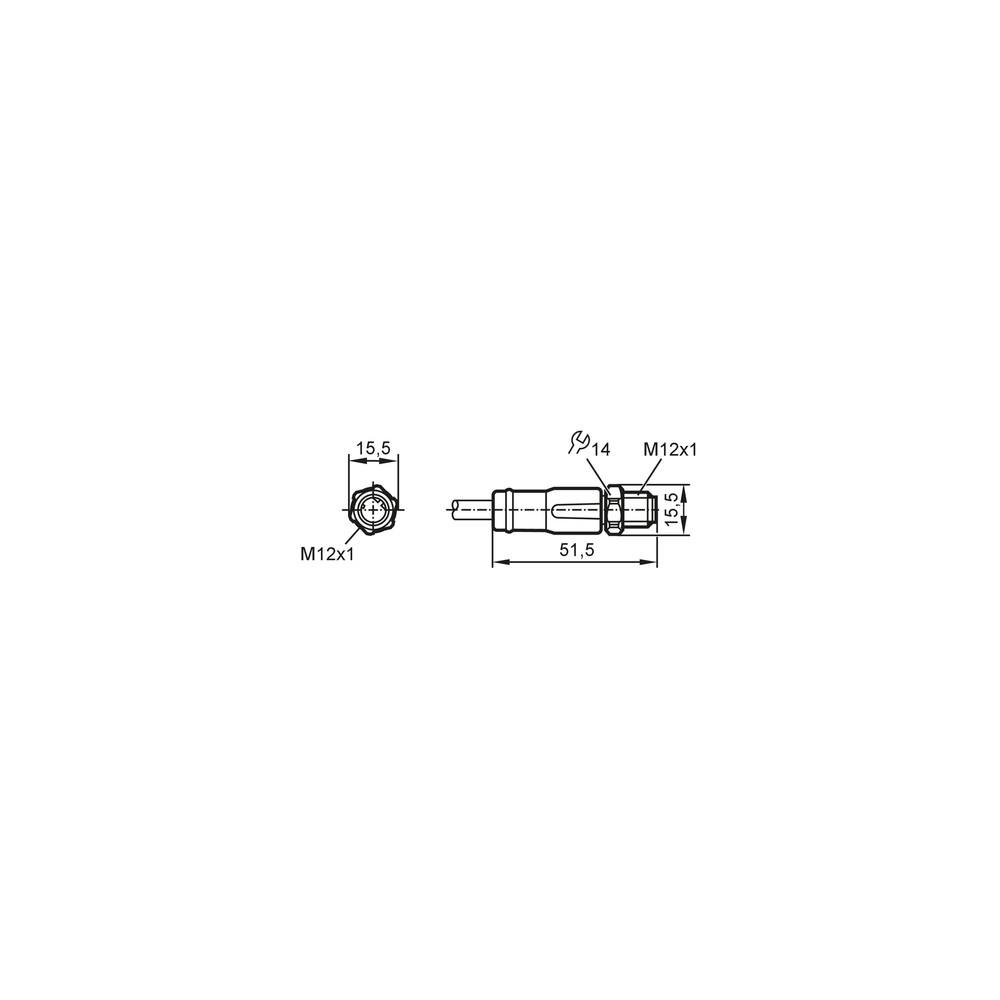

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A comunicação Ethernet não é estabelecida.	Conector não assentado corretamente, incompatibilidade de codificação ou falha na porta do equipamento; a ficha não determina uma causa única.	Confirme que ambas as interfaces são M12 codificação D, verifique o acoplamento e teste a porta e o enlace conforme os procedimentos do equipamento.
A conexão apresenta interrupções durante o movimento do cabo.	Raio de curvatura abaixo do mínimo informado, torção ou esforço mecânico na instalação.	Inspecione o trajeto e confira se o raio em aplicação flexível é de pelo menos 15 vezes o diâmetro do cabo; verifique também se há torção excessiva.
Há suspeita de perda de comunicação em ambiente com interferência elétrica.	Blindagem ou conexão da blindagem comprometida, ou condição externa à especificação do cabo.	Inspecione o cabo e os conectores, confirme a continuidade e a terminação da blindagem conforme o projeto e consulte o manual dos equipamentos conectados.
O conjunto apresenta infiltração ou sinais de umidade no conector.	Acoplamento incorreto, dano ou condição de montagem incompatível com a proteção requerida.	Verifique o estado do conector, o acoplamento e a instalação; compare a condição real com os graus IP indicados e as instruções do fabricante.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM EVF522 em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM EVF522 e para que serve?

É um cabo de conexão para Ethernet Industrial com M12 reto codificado D, destinado a interligar equipamentos com essa interface. A ficha indica uso em áreas úmidas e higiênicas da indústria de alimentos.

O EVF522 funciona em Ethernet CAT5e a 100 Mbit/s?

Sim, CAT5/CAT5e e 100 Mbit/s constam como aplicação informada para o produto. Confirme também que as portas dos equipamentos aceitam a conexão M12 codificada D.

O que acompanha o produto?

A ficha identifica uma peça por embalagem e descreve o cabo com conector integrado. Não há acessórios adicionais listados.

Posso conectar este cabo a uma porta M12 com outra codificação?

A ficha especifica conector M12 reto com codificação D. Não confirma compatibilidade mecânica ou elétrica com outras codificações; verifique a porta do equipamento antes da instalação.

Este cabo serve para alimentar um motor ou substituir um cabo de potência?

A ficha identifica o EVF522 como cabo de Ethernet Industrial, não como cabo de alimentação de motor. Para essa finalidade, selecione um cabo especificado para a conexão e a carga elétrica requeridas.

A conexão cai quando o cabo se movimenta; o que devo verificar antes de trocar?

Verifique o assentamento dos conectores, o estado físico do cabo e se o raio de curvatura respeita o mínimo indicado para aplicação flexível. Também confirme a porta e o enlace do equipamento conectado.

O conector está frouxo ou há falha intermitente: devo substituir o cabo?

Antes da substituição, confira o acoplamento, a integridade do conector e se o bloqueio foi apertado sem exceder 1,2 Nm. Verifique também se a interface do equipamento é M12 codificada D.

É melhor comprar o cabo completo ou montar um conjunto com peças avulsas?

O EVF522 é fornecido como cabo de conexão com conector e 50 m de comprimento. A ficha não descreve peças avulsas ou um kit alternativo; compare os requisitos do projeto com a configuração especificada.

Como escolher entre o EVF522 e um cabo M12 de outra versão?

Escolha o EVF522 quando forem necessários 50 m, M12 reto codificado D e a aplicação Ethernet indicada na ficha. Para outro comprimento ou outra interface, compare os dados do cabo alternativo com a porta e a rede do equipamento.

Como instalar o conector sem danificar o cabo?

Alinhe a codificação antes de acoplar e não force o encaixe. Em aplicação flexível, respeite raio mínimo de curvatura de 15 vezes o diâmetro do cabo e não exceda o torque máximo de aperto informado.

GLOSSÁRIO TÉCNICO

Codificação D

Chaveamento mecânico do conector M12 indicado para a conexão Ethernet especificada na ficha. (Ref.: conector M12 reto, codificação D)

PROFINET Type C

Designação do tipo de cabo informada para a construção do EVF522. (Ref.: tipo de cabo PROFINET Type C)

Blindagem

Elemento do cabo destinado a compor a proteção contra interferências conforme o projeto de conexão. (Ref.: cabo blindado; blindagem aplicada)

Raio mínimo de curvatura

Menor raio de curvatura indicado para a aplicação flexível do cabo. (Ref.: mínimo de 15 × diâmetro do cabo)

Grau de proteção IP

Classificação de proteção indicada para o produto, cuja aplicação depende das condições de montagem e uso. (Ref.: IP65, IP67, IP68 e IP69K)
