Cabo Ethernet Industrial ifm EVF522 M12 50m

Pré-visualizar: EVF522 IFM - Cabo de Conexão Industrial Ethernet Indústria Alimentícia M12 D 50m Blindado

EVF522 IFM - Cabo de Conexão Industrial Ethernet Indústria Alimentícia M12 D 50m Blindado

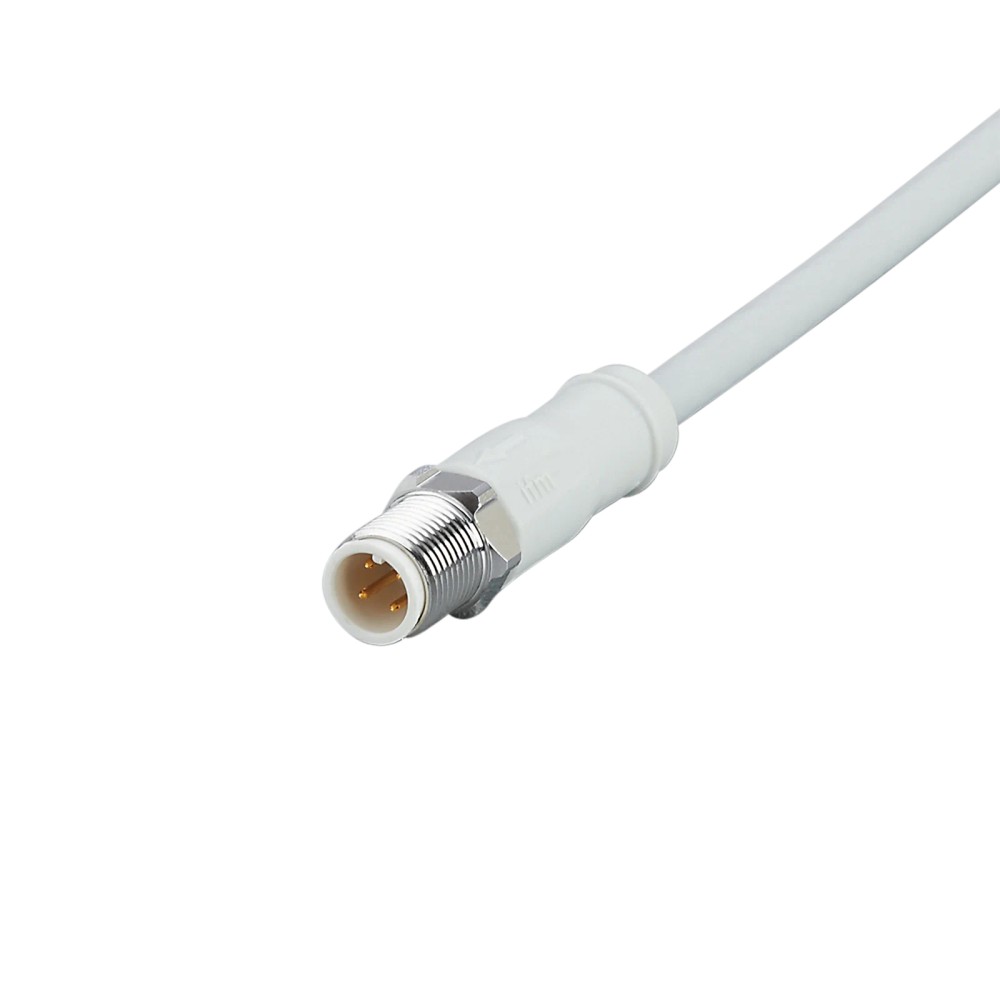

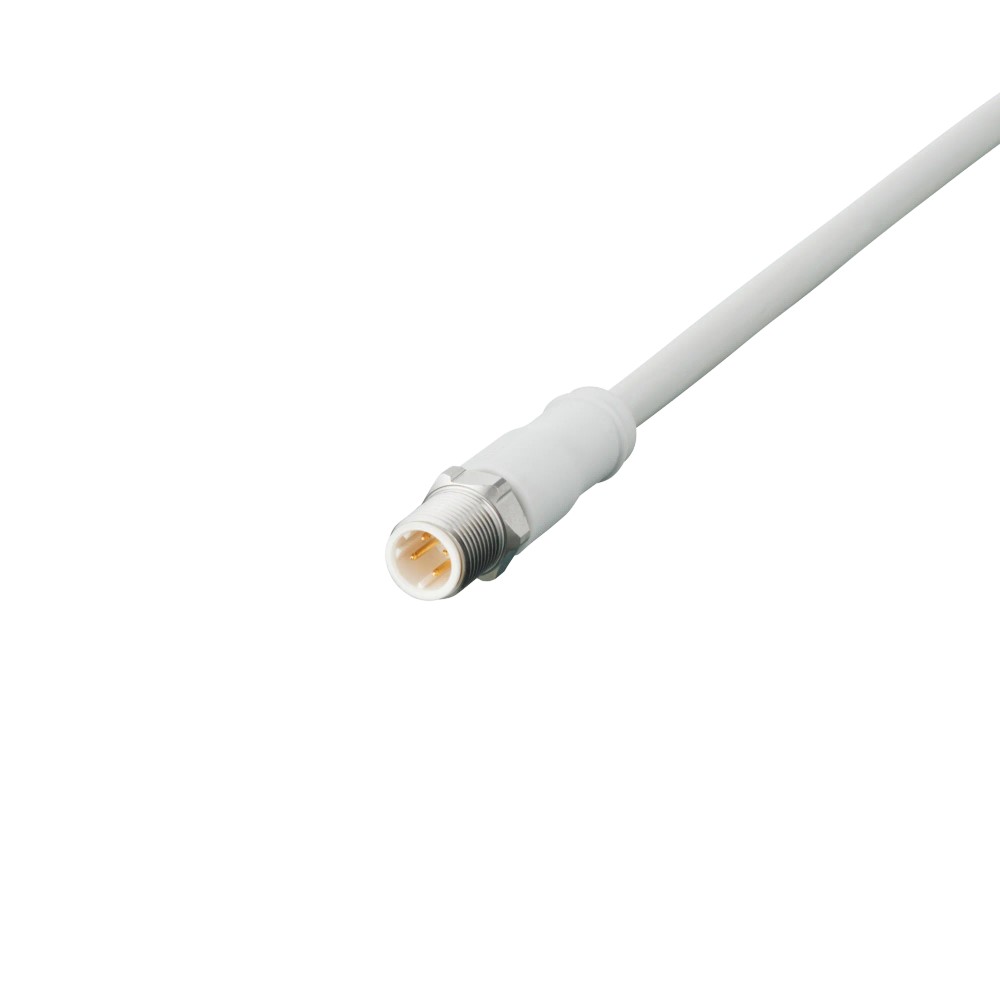

Imagem meramente ilustrativa

R$ 3.147,96

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVF522
EAN: 4021179307529
NCM do produto: 85444200

Destaques do Produto Comprimento 50 m...mais

Fechar menu

Saiba mais sobre: "EVF522 IFM - Cabo de Conexão Industrial Ethernet Indústria Alimentícia M12 D 50m Blindado"

Destaques do Produto

Comprimento

50 m

Interface de conexão

M12 reto, codificação D, 4 contatos

Tipo de cabo

Blindado, PROFINET Type C, 4 x 0,34 mm²

Rede indicada na ficha

CAT5/CAT5e, 100 Mbit/s

Ambiente

Áreas úmidas e higiênicas; proteção informada IP65/IP67/IP68/IP69K

Movimentação

Para aplicação flexível, raio mínimo de curvatura de 15 x o diâmetro do cabo

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o IFM EVF522 — Cabo de Conexão Industrial Ethernet M12, código D, 50 m, blindado

O IFM EVF522 é um cabo de conexão para Ethernet industrial, com conector M12 reto e codificação D, destinado a aplicações em áreas úmidas e higiênicas da indústria de alimentos. Possui cabo blindado de 50 m, construção PROFINET Type C e contatos dourados. A ficha informa aplicação CAT5/CAT5e e velocidade de 100 Mbit/s.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	EVF522
Tipo	Cabo de conexão Industrial Ethernet com conector
Comprimento do cabo	50 m
Conector	1 x M12 reto, codificação D, 4 contatos dourados
Cabo	MPPE, blindado, sem halogênio; PROFINET Type C; 4 x 0,34 mm²; Ø 6,5 mm
Aplicação de rede informada	CAT5/CAT5e; 100 Mbit/s
Proteção informada	IP65, IP67, IP68 e IP69K
Temperatura ambiente	-25 a 100 °C; para uso móvel, 0 a 80 °C
Material da porca de bloqueio	Aço inoxidável 1.4404 (316L)
Peso informado	3287 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões de Ethernet industrial que exijam cabo de 50 m e conector M12 reto com codificação D.
Instalações em áreas úmidas e higiênicas da indústria de alimentos, conforme aplicação indicada pelo fabricante.
Aplicações com rede CAT5/CAT5e e velocidade de 100 Mbit/s, conforme os dados do produto.
Instalações que requeiram cabo blindado PROFINET Type C e construção sem silicone e sem halogênio.

⚠ Considere outro se precisa de:

Não selecionar se a conexão do equipamento exigir codificação M12 diferente de D ou uma interface que não corresponda ao conector descrito; confirme o padrão do equipamento antes da montagem.
Não considerar o produto como cabo de comprimento diferente de 50 m.
Não exceder o raio mínimo de curvatura indicado para aplicação flexível: 15 vezes o diâmetro do cabo.

APLICAÇÕES E USO

Aplicação explicitamente indicada: conexões de Ethernet industrial em áreas úmidas e higiênicas da indústria de alimentos; a ficha também cita CAT5/CAT5e e 100 Mbit/s.
Instalações com cabo de 50 m e interface M12 reta codificada D, desde que o equipamento conectado tenha requisitos elétricos e de comunicação compatíveis.
Aplicação flexível somente respeitando o raio mínimo indicado de 15 vezes o diâmetro do cabo e as condições de movimentação informadas pelo fabricante.
A ficha informa proteção IP65, IP67, IP68 e IP69K; a proteção depende da montagem e do acoplamento corretos, sem que o contexto detalhe condições de ensaio ou montagem.

COMO ESCOLHER

Antes de comprar o IFM EVF522 — Cabo de Conexão Industrial Ethernet M12, código D, 50 m, blindado, verifique estes pontos:

Escolha o EVF522 quando

A instalação exigir 50 m de cabo blindado PROFINET Type C, conector M12 reto codificado D e aplicação compatível com CAT5/CAT5e a 100 Mbit/s.

Verifique outra configuração quando

O equipamento exigir outro tipo de conector, codificação, comprimento ou características elétricas. A ficha disponível não especifica adaptadores nem compatibilidade com outras interfaces; confirme a conexão no datasheet do equipamento e no datasheet do cabo.

Considere o percurso de instalação

Em montagem flexível, respeite o raio mínimo informado de 15 x o diâmetro do cabo. Para movimentação, a ficha informa velocidade máxima de 3,3 m/s em deslocamento horizontal de 5 m e aceleração máxima de 5 m/s².

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante	ifm / IFM	Marca indicada nos dados do produto.
Modelo	EVF522	Referência do produto.
Tipo de produto	Cabo de conexão com conector	Categoria funcional informada na ficha.
Aplicação	Áreas úmidas e higiênicas na indústria de alimentos; Industrial Ethernet; CAT5/CAT5e; 100 Mbit/s	Aplicações e desempenho de rede informados para o produto.
Características especiais	Sem silicone; sem halogênio; contatos banhados a ouro; cabo blindado; tolerâncias para dobras e deslocamentos	Características declaradas na ficha; observar os limites de instalação e movimentação especificados.

Dados de comunicação
Categoria de rede informada	CAT5/CAT5e	Categoria indicada na ficha para aplicação Ethernet.
Velocidade informada	100 Mbit/s	Velocidade de comunicação especificada na ficha.
Tipo de cabo	PROFINET Type C	Classificação do cabo indicada pelo fabricante.

Dados elétricos
Tensão de operação	30 V AC / 60 V DC	Valores de operação indicados na ficha.
Capacidade de corrente total	4 A	Capacidade total declarada; verificar condições de instalação e carga.
Capacidade de corrente total (UL)	1,66 A	Valor listado separadamente na ficha para UL; não substituir pelo valor geral de capacidade de corrente.
Classe de proteção	III	Classe de proteção informada pelo fabricante.

Conexão elétrica — cabo
Comprimento	50 m	Comprimento nominal do cabo.
Material e construção	MPPE, sem halogênio, cinza, blindado	Construção informada para o cabo.
Condutores	4 x 0,34 mm² (7 x Ø 0,25 mm)	Quantidade e seção dos condutores, conforme a ficha.
Diâmetro externo	Ø 6,5 mm	Diâmetro informado para o cabo; referência para cálculo do raio mínimo de curvatura.
Blindagem	Blindado; blindagem aplicada no cabo de conexão	Característica de construção indicada para a conexão.

Conexão elétrica — conector
Quantidade e tipo	1 x M12, reto	Conector instalado no cabo.

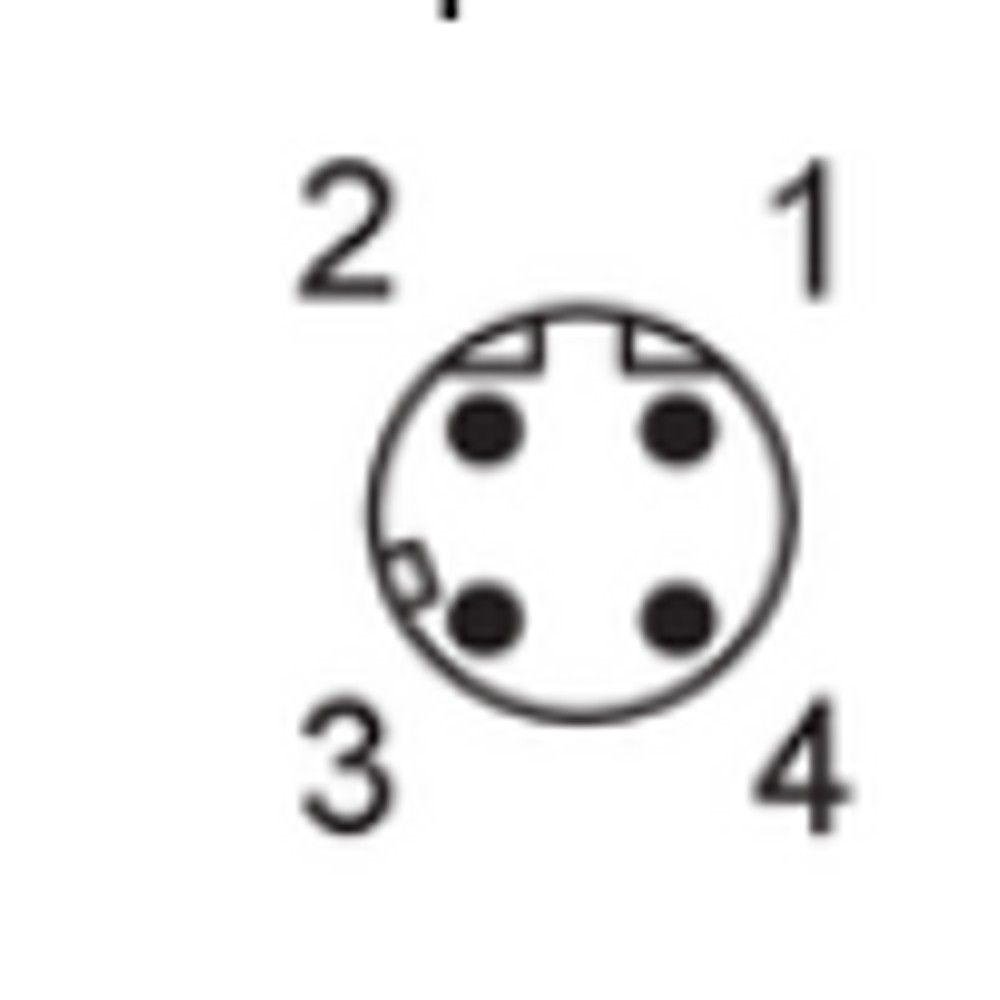

Codificação	D	Codificação mecânica do conector; conferir a codificação requerida pelo equipamento.
Contatos	4, dourados	Quantidade e acabamento dos contatos indicados.
Corpo	PP, sem halogênio	Material e característica declarados para o corpo do conector.
Bloqueio / porca	Aço inoxidável 1.4404 (316L)	Material informado para o sistema de bloqueio.
Torque máximo de aperto	0,6 a 1,2 Nm; máximo informado de 1,2 Nm	Faixa e limite informados para o aperto do conector.

Condições ambientais
Temperatura ambiente	-25 a 100 °C	Faixa indicada na ficha; para cRUus, consta limite de até 65 °C.
Temperatura ambiente em aplicação móvel	0 a 80 °C	Faixa para uso móvel; para cRUus, consta limite de até 65 °C.
Grau de proteção	IP65, IP67, IP68 e IP69K	Graus listados na ficha; a proteção efetiva depende da montagem e do acoplamento correto.
Isento de silicone	Sim	Característica declarada do produto.
Invólucro	PP, sem halogênio	Material e característica informados para o invólucro.

Dados mecânicos e movimentação
Dimensões informadas	15,5 x 15,5 x 51,5 mm	Dimensões listadas nos dados do produto; consulte o desenho dimensional para interpretar a geometria.
Peso	3287 g	Peso indicado nos atributos do produto.
Ciclos de curvatura	> 1 milhão	Número de ciclos informado na ficha; condições detalhadas de ensaio não fornecidas no contexto.
Raio mínimo de curvatura em aplicação flexível	15 x diâmetro do cabo	Limite mínimo indicado para aplicação flexível; considerar o diâmetro de 6,5 mm informado.
Esforço de torção	± 180 °/m	Valor de torção especificado na ficha.
Velocidade de movimento	Máx. 3,3 m/s	Valor indicado para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s².
Torque de aperto máximo	1,2 Nm	Limite máximo indicado para o aperto da conexão.

Identificação de condutores

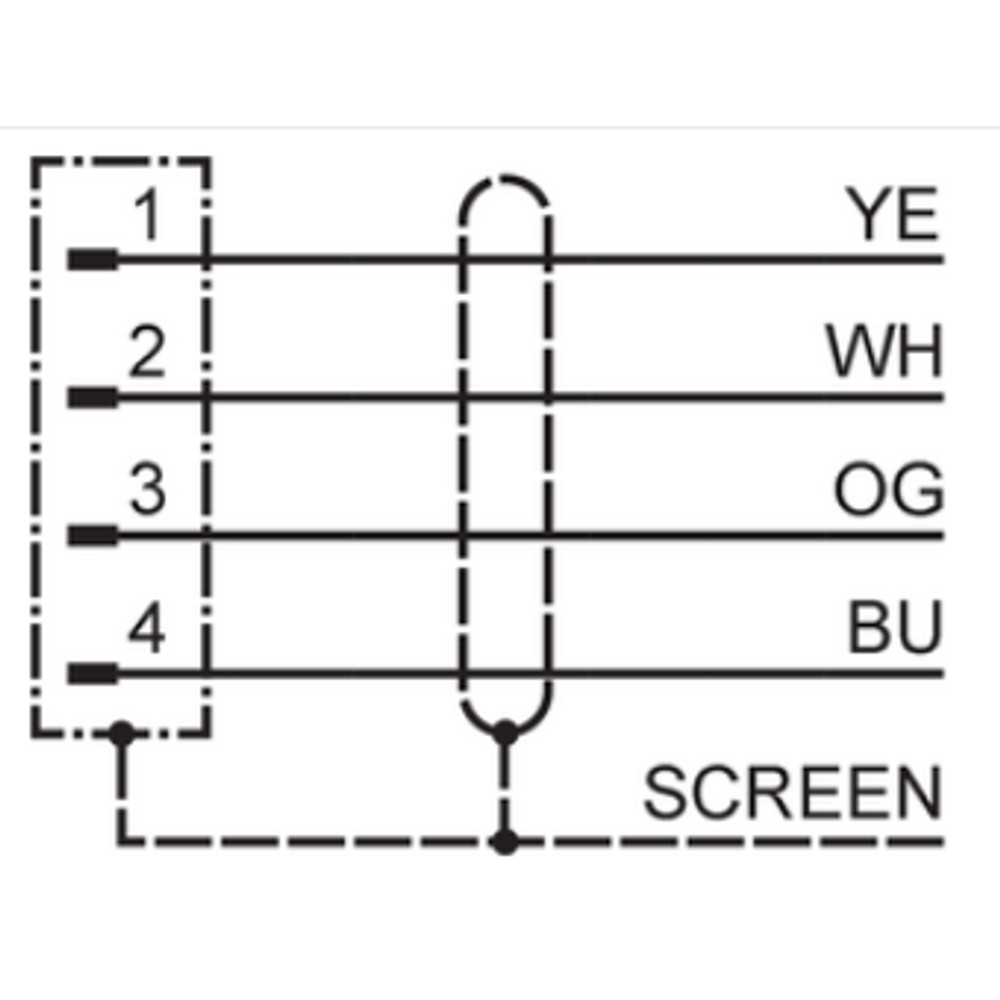

Cores dos fios	BU = azul; OG = laranja; WH = branco; YE = amarelo	Identificação de cores listada na ficha; consultar o datasheet para a atribuição de contatos e pinagem.

Dados comerciais e rastreabilidade
SKU / Part number do anúncio	EVF522	Referência principal do anúncio.
GTIN	4021179307529	Identificador global informado no anúncio.
Part number do catálogo	ASTGN040VAS0050R04	Referência encontrada no conjunto de dados do catálogo; confirme a identificação no documento oficial do produto.
Unidades por embalagem	1 peça	Quantidade indicada no conjunto de dados.
NCM	8544.42.00	Classificação fiscal informada no conjunto de dados.

COMPATIBILIDADE

Comunicação

• Ethernet industrial; a ficha informa CAT5/CAT5e e 100 Mbit/s.

• Construção do cabo indicada como PROFINET Type C.

• A ficha não identifica protocolos ou modelos específicos de dispositivos; a compatibilidade depende da interface M12 codificada D e dos requisitos elétricos do equipamento conectado.

Conexões

Elétrica Cabo blindado de 50 m, MPPE sem halogênio, 4 x 0,34 mm² (7 x Ø 0,25 mm), Ø externo 6,5 mm. Conector M12 reto, codificação D, 4 contatos dourados. Tensão de operação informada: 30 V AC / 60 V DC; capacidade de corrente total: 4 A (1,66 A UL).

Processo Não se aplica: é um cabo de conexão elétrica para Ethernet industrial; não há conexão de processo informada.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamento com entrada Ethernet M12 codificada D, requisitos compatíveis com CAT5/CAT5e e operação a 100 Mbit/s	✓	A ficha informa conector M12 codificado D e aplicação CAT5/CAT5e a 100 Mbit/s. Confirme também os requisitos elétricos e a pinagem do equipamento.
Instalação em área úmida ou higiênica na indústria de alimentos	✓	Essa aplicação é explicitamente indicada; a ficha também informa graus de proteção IP65, IP67, IP68 e IP69K.
Equipamento que exige conector M12 com codificação diferente de D	✗	A conexão especificada para este cabo é M12 reto, codificação D; não corresponde mecanicamente a uma exigência de outra codificação.
Percurso que requer comprimento diferente de 50 m	✗	Este modelo é fornecido com cabo de 50 m; a ficha não informa possibilidade de ajuste ou versões alternativas.
Uso flexível com raio de curvatura inferior a 15 vezes o diâmetro do cabo	✗	O raio mínimo informado para aplicação flexível é 15 x o diâmetro do cabo.
Aplicação que exige velocidade de rede acima de 100 Mbit/s	✗	A velocidade indicada na ficha é 100 Mbit/s; não há evidência fornecida para velocidades superiores.

INSTALAÇÃO

Como instalar o IFM EVF522 — Cabo de Conexão Industrial Ethernet M12, código D, 50 m, blindado

Confirme no equipamento a exigência de interface M12, codificação D, e verifique a compatibilidade elétrica e de rede antes de conectar.
Planeje o trajeto para o comprimento de 50 m e evite tração ou torção fora das condições especificadas.
Em aplicação flexível, mantenha raio de curvatura igual ou superior a 15 vezes o diâmetro do cabo.
Alinhe o conector com a tomada correspondente e acople sem forçar ou torcer os contatos.
Aperte o bloqueio dentro da faixa informada de 0,6 a 1,2 Nm, sem ultrapassar 1,2 Nm.
Após a montagem, verifique o assentamento do conector, a continuidade da blindagem e a comunicação; consulte o datasheet para pinagem e detalhes de instalação.

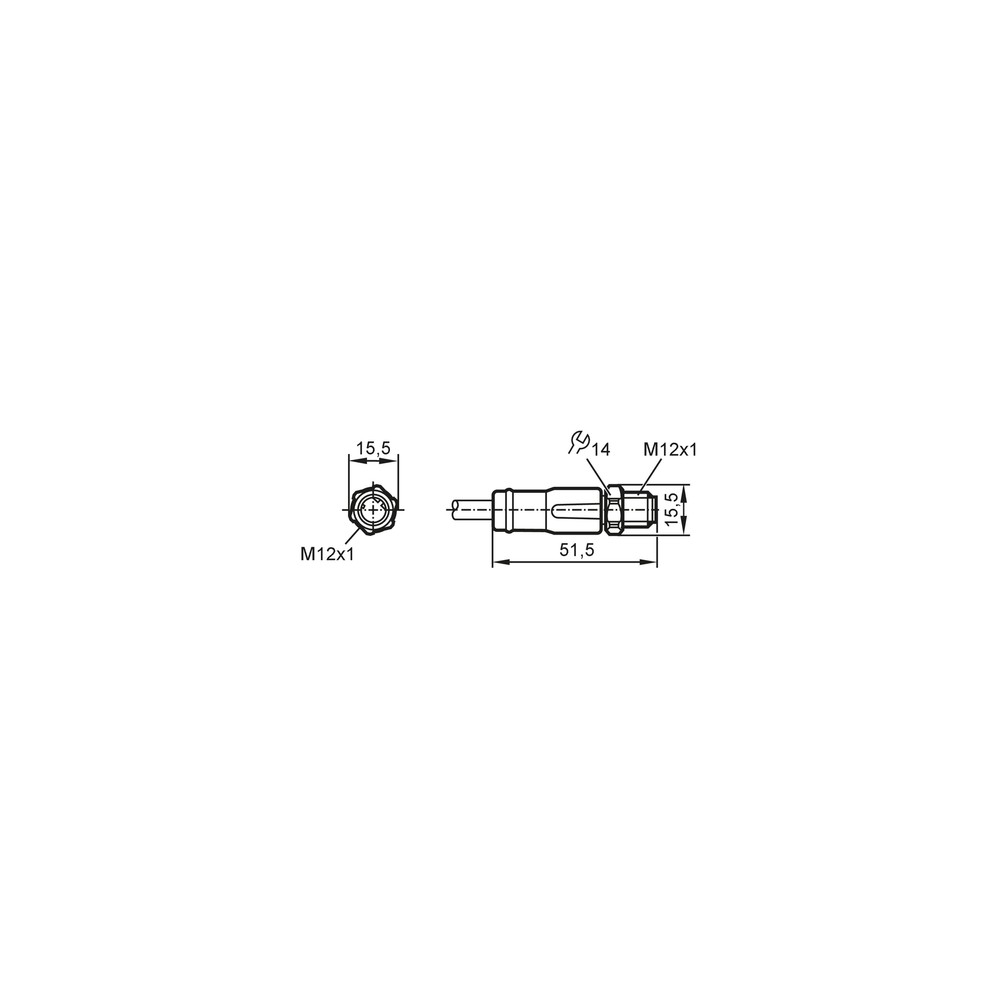

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A conexão Ethernet não estabelece link.	Conector incompatível com a tomada, acoplamento incompleto ou requisitos de rede do equipamento diferentes dos informados para o cabo.	Confirme que a interface do equipamento é M12 codificada D, verifique o encaixe e compare os requisitos de rede com CAT5/CAT5e e 100 Mbit/s indicados na ficha.
Comunicação intermitente durante operação ou movimentação.	Curvatura abaixo do raio mínimo, esforço de torção ou movimentação fora das condições indicadas.	Inspecione o trajeto e o cabo; confirme raio mínimo de 15 x o diâmetro do cabo e compare a movimentação com as condições declaradas.
O conector apresenta folga ou há perda de contato após a instalação.	Aperto insuficiente ou torque acima do limite especificado, com possível comprometimento do acoplamento.	Inspecione o bloqueio e confirme o aperto dentro de 0,6 a 1,2 Nm, sem exceder 1,2 Nm.
Falha de comunicação após lavagem ou exposição à umidade.	Acoplamento incompleto, vedação inadequada na interface ou dano ao cabo/conector; o grau de proteção do conjunto montado pode não estar assegurado.	Com a instalação desenergizada conforme procedimento da planta, verifique assentamento, condição física e compatibilidade das interfaces; confira o grau de proteção requerido para o conjunto montado.

DOCUMENTAÇÃO TÉCNICA

Datasheet IFM EVF522 — PT-BR (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM EVF522 e para quem ele serve?

É um cabo de conexão para Ethernet industrial com conector M12 reto codificado D. A ficha o indica para áreas úmidas e higiênicas da indústria de alimentos e para aplicações CAT5/CAT5e a 100 Mbit/s.

O que acompanha o EVF522?

A ficha identifica uma peça: o cabo de conexão com conector integrado. Não há acessórios adicionais listados.

O EVF522 serve para um equipamento com conector M12 codificado A?

Não é indicado para essa conexão mecânica: o EVF522 tem conector M12 codificado D. Confirme a codificação exigida pelo equipamento antes da compra.

Posso usar este cabo em uma rede acima de 100 Mbit/s?

A ficha informa CAT5/CAT5e e 100 Mbit/s, sem declarar desempenho acima desse valor. Para uma rede com requisito superior, confirme a especificação no datasheet do fabricante antes de selecionar o cabo.

O link de rede não acende depois da instalação; o que devo verificar?

Verifique primeiro se a tomada é M12 codificada D, se o conector está totalmente acoplado e se os requisitos do equipamento correspondem à aplicação de 100 Mbit/s indicada para o cabo.

A comunicação cai quando o cabo se movimenta; o que pode causar isso?

Curvatura excessiva ou esforço de torção podem estar envolvidos. Inspecione o percurso e verifique o raio mínimo de 15 vezes o diâmetro do cabo e as condições de movimentação da instalação.

Devo comprar este cabo ou montar a conexão com peças avulsas?

O EVF522 é um cabo de conexão com conector integrado, especificado com 50 m. A ficha não descreve uma opção de peças avulsas; compare comprimento, codificação e requisitos elétricos antes de decidir por outra configuração.

Qual é a diferença entre este cabo e uma versão de outro comprimento?

Este SKU tem comprimento de 50 m. O contexto não informa outras versões nem permite comparar características de modelos alternativos.

Como devo apertar e instalar o conector?

Alinhe o M12 codificado D com a tomada correspondente e aperte o bloqueio entre 0,6 e 1,2 Nm, sem ultrapassar 1,2 Nm. Para a pinagem, consulte o datasheet do fabricante.

Este cabo pode ser usado em uma instalação móvel?

A ficha informa temperatura de 0 a 80 °C para aplicação móvel, raio mínimo de curvatura de 15 vezes o diâmetro e condições de movimento específicas. Confirme que o percurso respeita esses limites e consulte o datasheet para os detalhes aplicáveis.

GLOSSÁRIO TÉCNICO

Codificação D

Padrão de chaveamento mecânico do conector M12 indicado para a conexão deste cabo.

Blindagem

Camada condutiva do cabo destinada a reduzir a influência de interferências eletromagnéticas na transmissão.

PROFINET Type C

Classificação de construção do cabo indicada para a aplicação declarada pelo fabricante.

Raio mínimo de curvatura

Menor raio de curvatura indicado para uso flexível, calculado como múltiplo do diâmetro do cabo.

Grau de proteção IP

Classificação de proteção do invólucro contra entrada de sólidos e água, conforme os graus listados na ficha.
