EVF521 IFM - Cabo Ethernet M12 Código D Indústria Alimentícia 20m Blindado IP69K

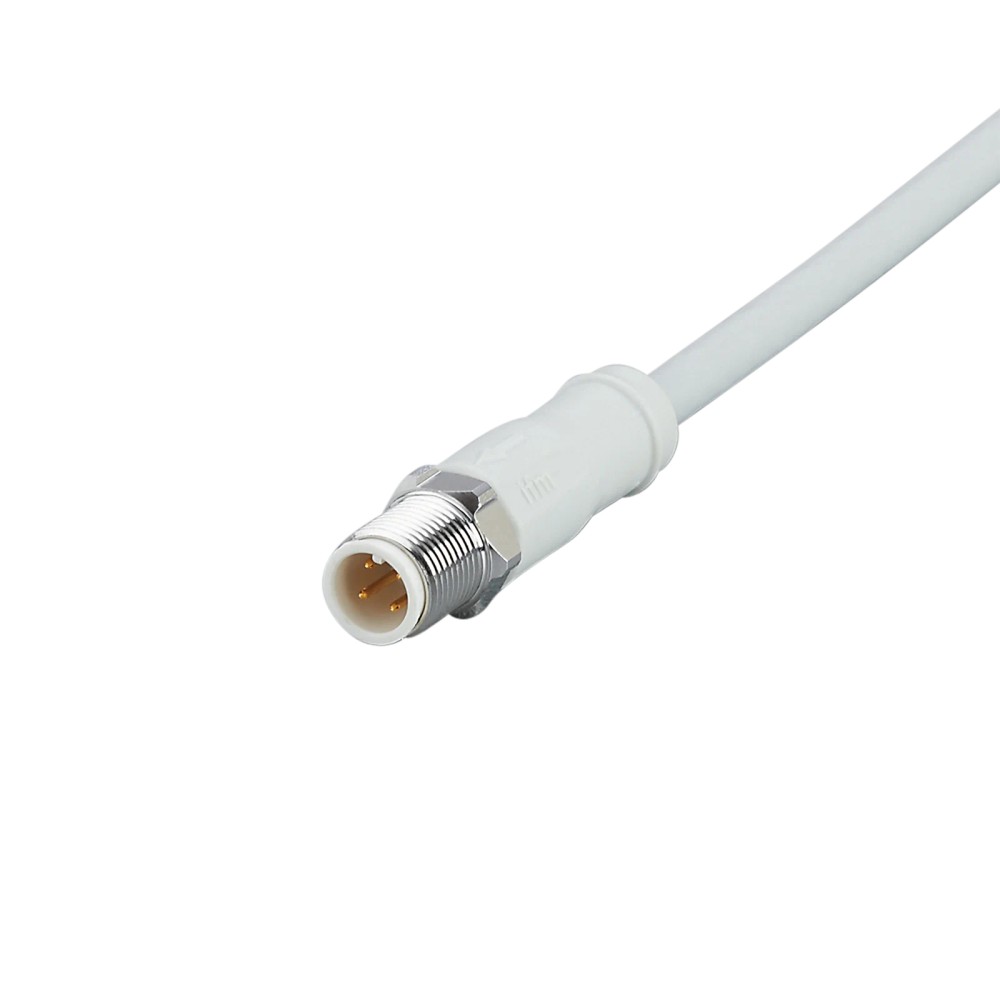

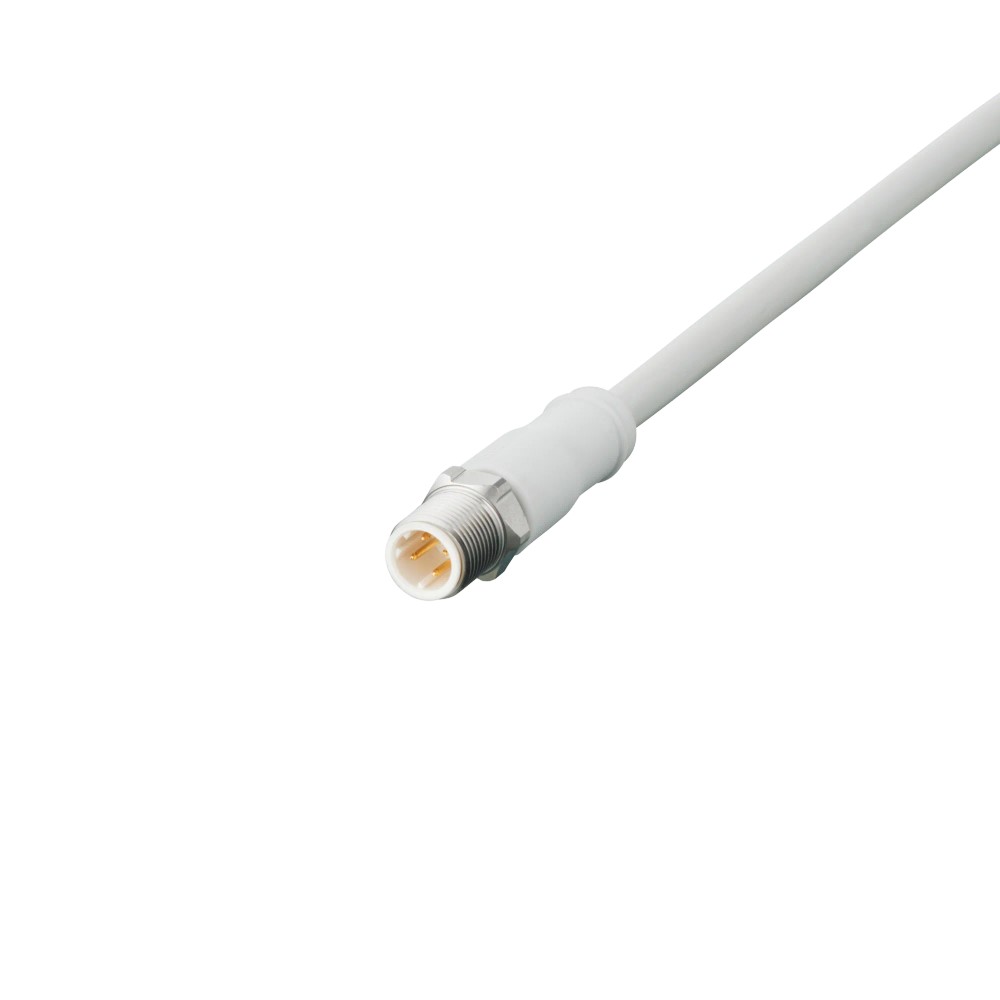

Imagem meramente ilustrativa

R$ 1.336,80

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVF521
EAN: 4021179307512
NCM do produto: 85444200

Destaques do Produto Tipo de Conector M12...mais

Fechar menu

Saiba mais sobre: "EVF521 IFM - Cabo Ethernet M12 Código D Indústria Alimentícia 20m Blindado IP69K"

Destaques do Produto

Tipo de Conector

M12 Reto Código D

Comprimento

20 metros

Grau de Proteção

IP69K

Aplicação

Indústria Alimentícia

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o EVF521 IFM - Cabo Ethernet M12 Código D Indústria Alimentícia 20m Blindado IP69K

O EVF521 é um cabo de conexão Ethernet Industrial blindado com conector M12 de código D, desenvolvido para operar em ambientes úmidos e higiênicos da indústria alimentícia. Com 20 metros de comprimento, oferece transmissão de dados confiável (CAT5/CAT5e) e resistência à corrosão, graças à sua construção com materiais de alta durabilidade e vedação IP69K. É a solução técnica para conectar dispositivos de rede em áreas sujeitas a processos de limpeza rigorosos.

PRINCIPAIS ESPECIFICAÇÕES

Fabricante	ifm electronic
Modelo	EVF521
Comprimento	20 m
Proteção	IP65/IP67/IP68/IP69K
Conexão	M12 Código D
Material	PP / Aço Inox 316L
Corrente Máx.	4 A
Velocidade	100 Mbit/s

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Áreas úmidas e higiênicas na indústria de alimentos
Redes Industrial Ethernet (CAT5/CAT5e)
Aplicações com alta necessidade de flexibilidade e movimentação (esteiras)

⚠ Considere outro se precisa de:

Ambientes com temperaturas abaixo de -25°C ou acima de 100°C
Aplicações que exigem torque de aperto fora da faixa de 0,6 a 1,2 Nm
Instalações que requerem raios de curvatura inferiores a 15 vezes o diâmetro do cabo

APLICAÇÕES E USO

Sistemas de rede em ambientes de processamento de alimentos
Conexões em máquinas com necessidade de alta flexibilidade (movimentação)
Redes Industrial Ethernet com requisitos de estanqueidade IP69K
Ambientes industriais que exigem ausência de silicone e halogênio

COMO ESCOLHER

Antes de comprar o EVF521 IFM - Cabo Ethernet M12 Código D Indústria Alimentícia 20m Blindado IP69K, verifique estes pontos:

Quando escolher este cabo

Utilize este cabo em instalações fixas ou móveis onde a comunicação Ethernet CAT5e é necessária e o ambiente exige proteção contra água e agentes de limpeza, devido à construção em aço inoxidável e PP.

Quando buscar alternativas

Busque alternativas se a sua aplicação exigir conectores com codificação diferente (ex: Código A para sensores, Código X para 10GbE), ou se o comprimento de 20 metros for insuficiente ou excessivo para a topologia de rede.

ESPECIFICAÇÕES TÉCNICAS

Dados Mecânicos
Material da porca	1.4404 (Aço inoxidável / 316L)	Resistência superior à corrosão em ambientes de higienização frequente.
Grau de proteção	IP 65, IP 67, IP 68, IP 69K	Capacidade de vedação contra particulados e jatos de água em alta pressão.
Material do invólucro	PP, sem halogênio	Polipropileno utilizado para garantir inércia química.

Dados Elétricos
Tensão de operação	30 AC / 60 DC V	Limite máximo de tensão para operação segura.
Capacidade de carga total	4 A	Corrente máxima suportada pelo cabo.
Classe de proteção	III	Equipamento operado com tensão de proteção muito baixa (SELV).

Aplicação e Condições Ambientais
Aplicação	Industrial Ethernet, CAT5/CAT5e	Padrão de rede compatível com comunicação de dados.
Temperatura ambiente	-25...100 °C	Faixa de operação térmica permitida.

COMPATIBILIDADE

Comunicação

• Industrial Ethernet

• CAT5

• CAT5e

• PROFINET Type C

Conexões

Elétrica 20 m, blindado, 4 x 0,34 mm²

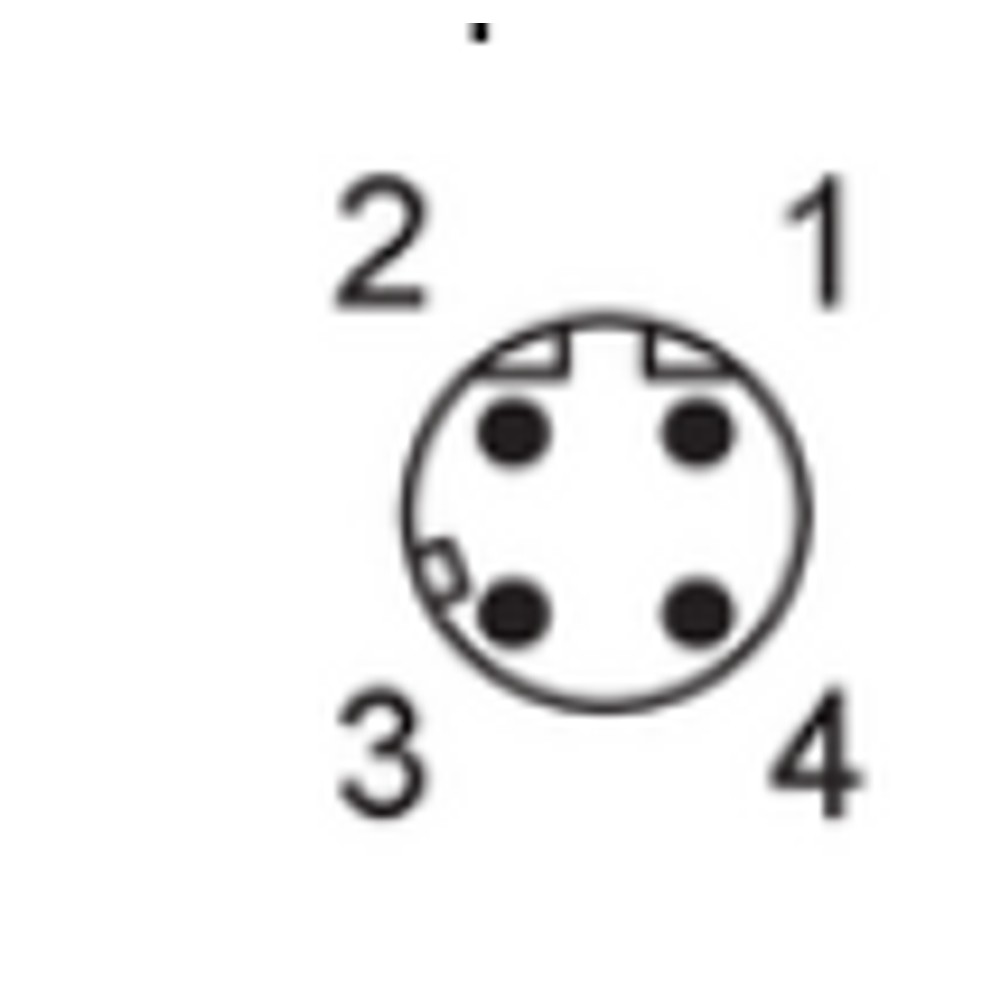

Processo M12, reto, codificação D

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambiente de alta higienização (lavagem)	✓	Possui grau de proteção IP69K e corpo em material inerte (PP/Aço Inox).
Uso em sistemas de automação CAT6 ou superior	✗	O cabo é especificado para CAT5/CAT5e (100 Mbit/s) e não atenderá larguras de banda superiores.

INSTALAÇÃO

Como instalar o EVF521 IFM - Cabo Ethernet M12 Código D Indústria Alimentícia 20m Blindado IP69K

Desligue a fonte de alimentação do sistema antes de qualquer manuseio.
Verifique a compatibilidade do conector fêmea (M12 Código D) no equipamento.
Alinhe os pinos do conector macho do cabo com os furos do conector fêmea.
Insira o conector suavemente até o fim, sem forçar.
Rosqueie a porca de fixação manualmente até sentir resistência.
Utilize uma chave dinamométrica para aplicar o torque final de 0,6 a 1,2 Nm.

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Infiltração de líquidos no conector ou falhas de contato intermitentes	Torque de aperto fora da especificação (0,6 a 1,2 Nm)	Verificar se a porca de travamento está devidamente apertada seguindo o torque recomendado
Falhas de comunicação (pacotes corrompidos ou desconexão)	Raio de curvatura excedido (abaixo de 15x diâmetro)	Inspecionar o cabo quanto a dobras acentuadas, esmagamentos ou danos no revestimento
Perda de sinal ou resistência de contato elevada	Contaminação ou oxidação nos contatos	Verificar a limpeza dos contatos banhados a ouro e o estado das vedações
Degradação do isolamento do cabo e falha sistêmica	Exposição térmica acima de 100°C	Verificar a temperatura do ambiente operacional e comparar com o datasheet

DOCUMENTAÇÃO TÉCNICA

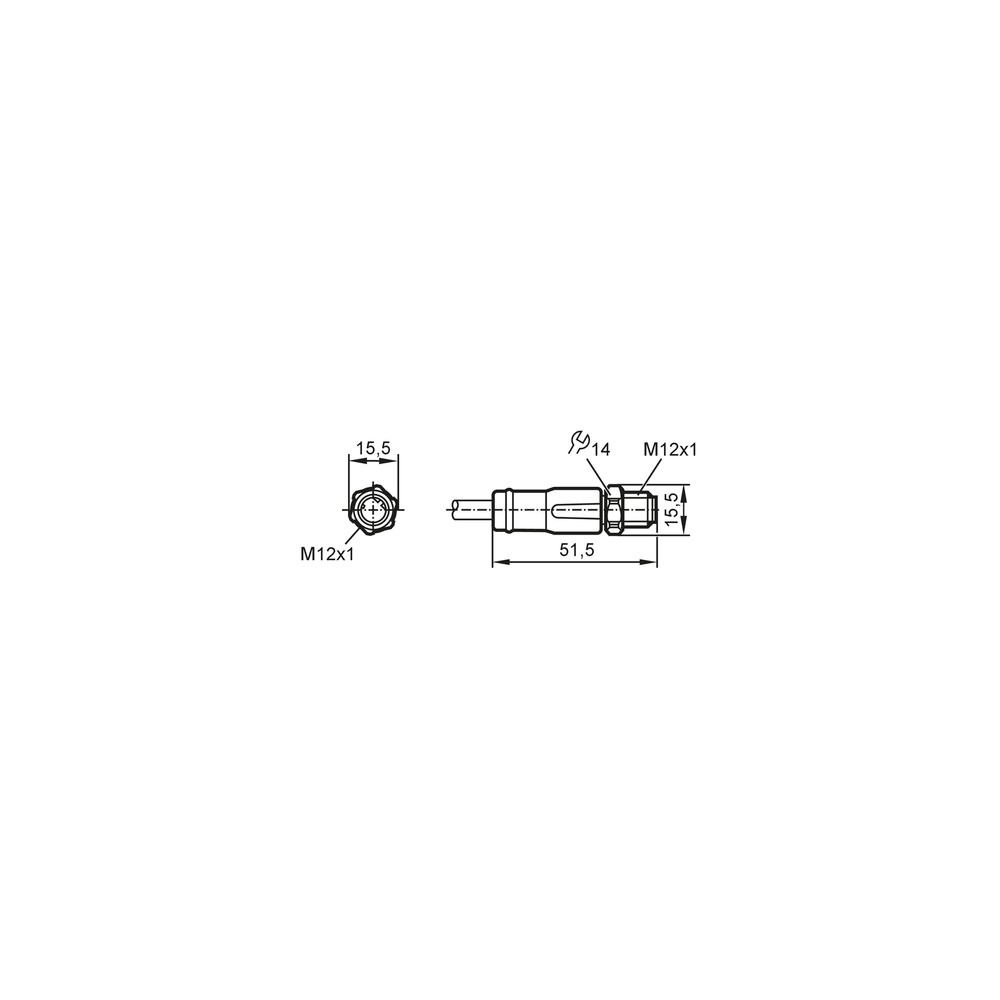

Datasheet Técnico EVF521 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o cabo EVF521 da IFM e onde ele é utilizado?

O EVF521 é um cabo de conexão Ethernet industrial com conectores M12 de código D, projetado especificamente para ambientes úmidos e higiênicos, como a indústria alimentícia.

Quais são as principais características técnicas deste cabo?

Este cabo possui 20 metros de comprimento, blindagem para proteção contra interferências eletromagnéticas e é fabricado com materiais livres de halogênio e silicone.

Para quais condições ou aplicações este cabo não é indicado?

O cabo não deve ser submetido a temperaturas constantes acima de 100°C ou abaixo de -25°C, nem utilizado em aplicações que excedam o raio de curvatura mínimo de 15 vezes o diâmetro do cabo.

Existem restrições de compatibilidade para este modelo?

Ele não é recomendado para ambientes com agentes químicos agressivos não especificados no manual ou para conexões que exigem um código diferente de D, como o código X ou A para protocolos distintos.

O que pode causar falhas de comunicação neste cabo?

Sintomas comuns incluem falhas de comunicação intermitentes ou perda de sinal, frequentemente causadas por dobras excessivas, danos à blindagem ou corrosão no conector por torque incorreto.

Como diagnosticar problemas de conexão no cabo?

Antes de substituir, verifique a integridade física do revestimento, a limpeza dos contatos banhados a ouro e se o torque de aperto (0,6 a 1,2 Nm) foi respeitado.

Por que optar por este cabo de 20 metros em vez de montar um cabo próprio?

O EVF521 é um cabo pronto para uso em Ethernet industrial (CAT5/CAT5e) com conector M12, eliminando a necessidade de montagem manual de conectores e garantindo estanqueidade IP69K.

Este cabo pode ser usado em qualquer porta M12?

Este modelo é ideal para aplicações de automação em rede Industrial Ethernet, enquanto outros modelos podem ser necessários para aplicações de sensores digitais simples ou barramentos de campo distintos (como IO-Link).

Quais cuidados tomar durante a instalação?

Certifique-se de alinhar os pinos corretamente antes de rosquear e utilize uma chave dinamométrica para aplicar o torque de 0,6 a 1,2 Nm, garantindo a vedação IP69K.

Qual é a procedência e a confiabilidade deste cabo?

A IFM Electronic fabrica este componente, que é um item de prateleira robusto, projetado para durar mais de 1 milhão de ciclos de flexão sob condições operacionais especificadas.

GLOSSÁRIO TÉCNICO

IP69K

Grau de proteção contra entrada de poeira e água em alta pressão e temperatura (Ref.: DIN 40050-9).

Ethernet Código D

Padronização do conector M12 para transmissão de dados de alta velocidade (100 Mbit/s) em redes Ethernet (Ref.: IEC 61076-2-101).

Blindagem (Shielding)

Camada metálica interna que protege os sinais contra interferências eletromagnéticas externas (Ref.: compatibilidade eletromagnética).

MPPE

Polifenileno Éter modificado, material isolante livre de halogênio e ecológico utilizado no revestimento do cabo (Ref.: ficha técnica de materiais).

1.4404 (Aço Inoxidável 316L)

Aço de alta resistência à corrosão, indicado para ambientes com requisitos de higiene rigorosos (Ref.: AISI 316L).
