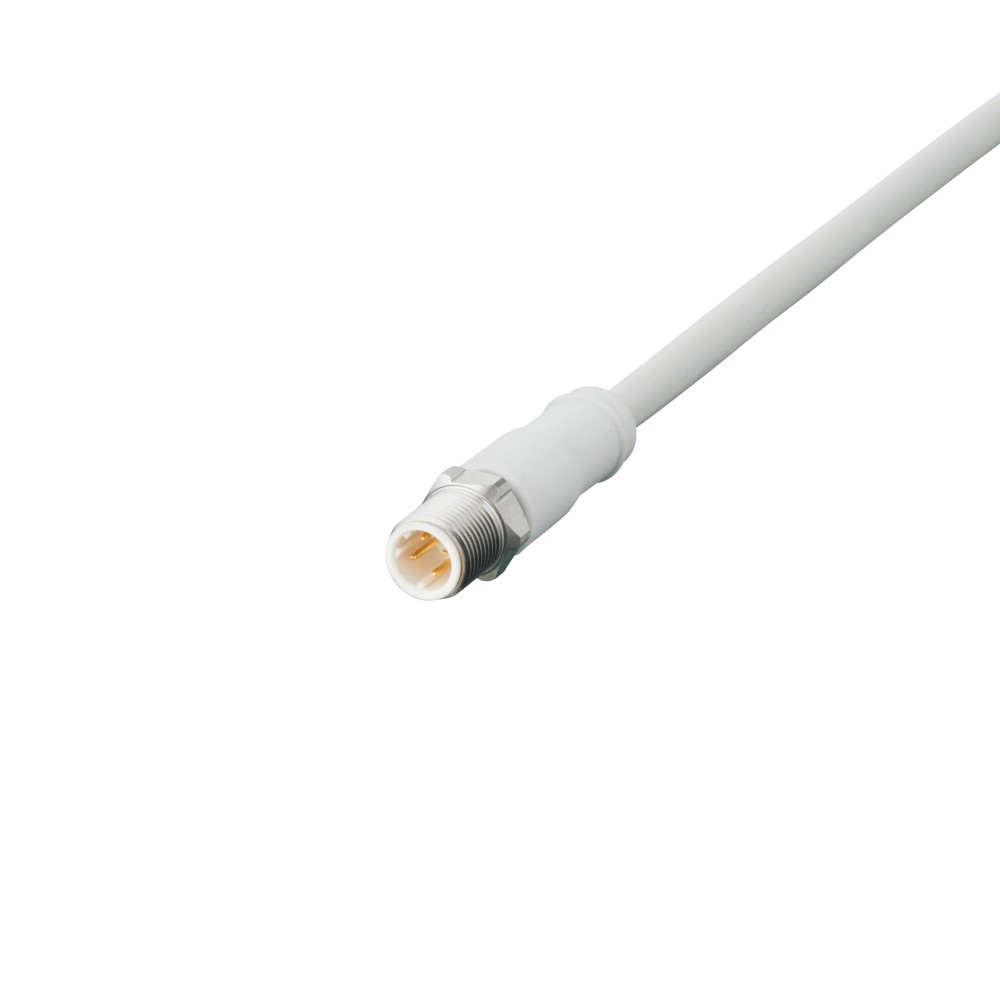

Imagem meramente ilustrativa

R$ 434,88

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVF519
EAN: 4021179307499
NCM do produto: 85444200

Destaques do Produto Comprimento 5 m...mais

Fechar menu

Saiba mais sobre: "EVF519 IFM - Cabo de Conexão com Conector M12 Indústria Alimentícia Blindado CAT5 5m"

Destaques do Produto

Comprimento

5 m

Conector

M12 reto, codificação D, 4 contatos

Aplicação de rede

Industrial Ethernet CAT5/CAT5e, 100 Mbit/s

Construção do cabo

Blindado, PROFINET Type C, diâmetro de 6,5 mm

Ambiente

Adequado para áreas úmidas e higiênicas na indústria de alimentos; proteção IP65/IP67/IP68/IP69K

Movimento

Tolerância a dobras e deslocamentos; raio mínimo informado para aplicação flexível: 15 × diâmetro do cabo

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o IFM EVF519 — Cabo de conexão Ethernet blindado CAT5e, conector M12 reto, codificação D, 5 m

O IFM EVF519 é um cabo de conexão com conector para aplicações Industrial Ethernet. Possui cabo blindado de 5 m, especificação CAT5/CAT5e e velocidade de transmissão de 100 Mbit/s. A conexão é M12 reto, codificação D, com quatro contatos dourados; o cabo é indicado pelo fabricante para áreas úmidas e higiênicas na indústria de alimentos.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	EVF519
Comprimento do cabo	5 m
Conexão	1 × M12 reto, codificação D; 4 contatos
Rede	Industrial Ethernet, CAT5/CAT5e, 100 Mbit/s
Cabo	Blindado, PROFINET Type C, 4 × 0,34 mm², Ø 6,5 mm
Proteção indicada	IP65, IP67, IP68 e IP69K
Temperatura ambiente	-25 a 100 °C; em movimento: 0 a 80 °C
Capacidade de carga total	4 A
Materiais destacados	Corpo do conector em PP sem halogênio; bloqueio em aço inoxidável 1.4404 (316L)
Peso	330,5 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões Industrial Ethernet em áreas úmidas e higiênicas da indústria de alimentos, conforme aplicação declarada pelo fabricante.
Instalações que utilizem cabo CAT5/CAT5e a 100 Mbit/s e interface compatível com M12 codificação D de 4 contatos.
Aplicações com flexão e deslocamento compatíveis com os limites de temperatura e raio de curvatura especificados.

⚠ Considere outro se precisa de:

Não selecionar quando a interface exigida for diferente de M12 codificação D com 4 contatos; a compatibilidade mecânica e elétrica deve ser conferida no equipamento conectado.
Não utilizar em movimento fora da faixa de 0 a 80 °C ou com raio de curvatura inferior ao mínimo informado de 15 × o diâmetro do cabo.
Não assumir compatibilidade com redes ou velocidades diferentes de CAT5/CAT5e e 100 Mbit/s sem validação na documentação dos equipamentos.

APLICAÇÕES E USO

Uso declarado pelo fabricante: conexão Industrial Ethernet em áreas úmidas e higiênicas da indústria de alimentos, com CAT5/CAT5e e 100 Mbit/s.
Uso declarado: instalações que requeiram cabo blindado de 5 m com conexão M12 codificação D e quatro contatos, desde que a interface dos equipamentos corresponda.
Uso em deslocamento é condicionado à faixa de temperatura móvel de 0 a 80 °C, ao raio mínimo de curvatura de 15 vezes o diâmetro do cabo e aos limites de velocidade e aceleração informados.
Possibilidade inferida: conexão entre dispositivos industriais com interfaces correspondentes. Validar atribuição dos pinos, requisitos elétricos e compatibilidade de rede nos manuais dos equipamentos.

COMO ESCOLHER

Antes de comprar o IFM EVF519 — Cabo de conexão Ethernet blindado CAT5e, conector M12 reto, codificação D, 5 m, verifique estes pontos:

Escolha o EVF519 quando

A instalação exigir cabo de 5 m para Industrial Ethernet CAT5/CAT5e a 100 Mbit/s, conector M12 reto codificação D com 4 contatos e construção blindada. Para área alimentícia úmida ou higiênica, essa aplicação está indicada na ficha do produto.

Considere outra configuração quando

O comprimento necessário não for 5 m, o equipamento exigir outro tipo de conexão ou número de contatos, ou a aplicação exceder as condições ambientais e de movimento especificadas. Confirme a interface, os limites de operação e o esquema de conexão nas documentações dos equipamentos envolvidos.

ESPECIFICAÇÕES TÉCNICAS

Identificação e fornecimento
Produto	Cabo de conexão com conector	Tipo de produto informado para o modelo EVF519.
Marca	IFM	Marca indicada no anúncio.
Modelo / SKU	EVF519	Identificação do produto.
Part number do anúncio	EVF519	Código informado nos dados prioritários do anúncio.
GTIN	4021179307499	Identificador comercial informado.
Unidade por embalagem	1 peça	Quantidade por embalagem indicada na ficha.
Peso	330,5 g	Peso cadastrado para o produto.
NCM	8544.42.00	Classificação fiscal registrada na ficha.

Área de aplicação e comunicação
Aplicação	Áreas úmidas e higiênicas na indústria de alimentos; Industrial Ethernet	Aplicações declaradas para o produto.
Categoria Ethernet	CAT5/CAT5e	Especificação de cabo informada.
Velocidade de transmissão	100 Mbit/s	Velocidade indicada na descrição de aplicação.
Tipo de cabo de rede	PROFINET Type C	Designação informada para o cabo.

Dados elétricos
Tensão de operação	30 V AC / 60 V DC	Valores declarados na ficha; verificar compatibilidade com os dispositivos conectados.
Capacidade de carga total	4 A	Capacidade total indicada.
Capacidade de corrente total UL	1,66 A	Valor declarado na ficha para UL.
Classe de proteção	III	Classificação indicada para o produto.

Conexão elétrica
Conector	1 × M12, reto, codificação D	Tipo, orientação e codificação da conexão.
Contatos	4, dourados	Quantidade e acabamento dos contatos.
Bloqueio	Aço inoxidável 1.4404 (316L)	Material do mecanismo de bloqueio informado.
Corpo do conector	PP, sem halogênio	Material e característica declarados para o corpo.
Torque máximo de aperto	0,6 a 1,2 Nm	Faixa informada para o aperto; seguir a documentação de instalação.

Construção do cabo
Comprimento	5 m	Comprimento especificado do cabo.
Condutores	4 × 0,34 mm² (7 × Ø 0,25 mm)	Construção elétrica indicada na especificação do cabo.
Diâmetro externo	6,5 mm	Diâmetro informado para o cabo.
Material do cabo	MPPE, sem halogênio, cinza	Material, característica e cor declarados.
Blindagem	Blindagem aplicada	O cabo é especificado como blindado.
Características especiais	Sem silicone; sem halogênio; contatos banhados a ouro; cabo blindado	Características expressamente listadas na ficha.

Condições ambientais e mecânicas
Proteção IP	IP65; IP67; IP68; IP69K	Graus de proteção informados na ficha.
Temperatura ambiente	-25 a 100 °C	Faixa de temperatura ambiente indicada.
Temperatura ambiente em movimento	0 a 80 °C	Faixa especificada para condição móvel.
Aviso de temperatura cRUus	Até 65 °C	Limite indicado na ficha para cRUus.
Raio de curvatura em aplicação flexível	Mínimo de 15 × o diâmetro do cabo	Valor mínimo de curvatura informado para aplicação flexível.
Ciclos de curvatura	> 1 milhão	Quantidade declarada de ciclos de curvatura.
Esforço de torção	±180 °/m	Esforço de torção indicado.
Velocidade de movimento	Máximo de 3,3 m/s	Valor para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s².
Tolerância a dobras e deslocamentos	Sim	Característica declarada; respeitar as condições e limites especificados.

Materiais e dimensões
Material do invólucro	PP, sem halogênio	Material e característica informados.
Dimensões	15,5 × 15,5 × 51,5 mm	Dimensões cadastradas no anúncio.
Porca / bloqueio	Aço inoxidável 1.4404 (316L)	Material especificado para o bloqueio do conector.

COMPATIBILIDADE

Comunicação

• Industrial Ethernet

• CAT5/CAT5e

• 100 Mbit/s

• Cabo especificado como PROFINET Type C

Conexões

Elétrica Um conector M12 reto, codificação D, com 4 contatos dourados. A ficha informa capacidade de carga total de 4 A e tensão de operação de 30 V AC / 60 V DC. Confirmar a atribuição dos pinos e os requisitos elétricos nos equipamentos conectados e no datasheet.

Processo Não se aplica: é um cabo de conexão elétrica para Ethernet, não um componente com conexão de processo.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamentos com interface Industrial Ethernet M12 codificação D de 4 contatos e operação CAT5/CAT5e a 100 Mbit/s	✓	A ficha especifica essa conexão, aplicação e velocidade.
Instalação em área úmida ou higiênica da indústria de alimentos	✓	Essa aplicação é indicada na descrição do produto; a ficha também declara IP65, IP67, IP68 e IP69K.
Aplicação móvel dentro da faixa de 0 a 80 °C, respeitando o raio de curvatura mínimo especificado	✓	A ficha informa essa faixa para temperatura ambiente móvel e tolerância a dobras e deslocamentos.
Equipamento com conector diferente de M12 codificação D ou quantidade de contatos diferente de 4	✗	A conexão declarada não corresponde à interface descrita; não há evidência de adaptabilidade mecânica ou elétrica.
Rede que exija velocidade diferente de 100 Mbit/s ou categoria diferente de CAT5/CAT5e	✗	A ficha especifica CAT5/CAT5e e 100 Mbit/s, sem declarar suporte às demais exigências.

INSTALAÇÃO

Como instalar o IFM EVF519 — Cabo de conexão Ethernet blindado CAT5e, conector M12 reto, codificação D, 5 m

Confirme que as interfaces dos equipamentos são M12 codificação D, com 4 contatos, e que a aplicação corresponde aos dados de rede especificados.
Desenergize os equipamentos antes de conectar o cabo e consulte as instruções de instalação dos fabricantes dos dispositivos.
Inspecione conector, contatos, cabo e vedação; não instale componentes com danos visíveis.
Alinhe a codificação do conector com a tomada e acople sem forçar os contatos ou a rosca.
Aperte o bloqueio dentro da faixa declarada de 0,6 a 1,2 Nm, respeitando também as instruções do equipamento conectado.
Ao acomodar o cabo, respeite o raio mínimo de 15 vezes o diâmetro; em aplicações móveis, observe a faixa de 0 a 80 °C e os limites de movimento especificados.

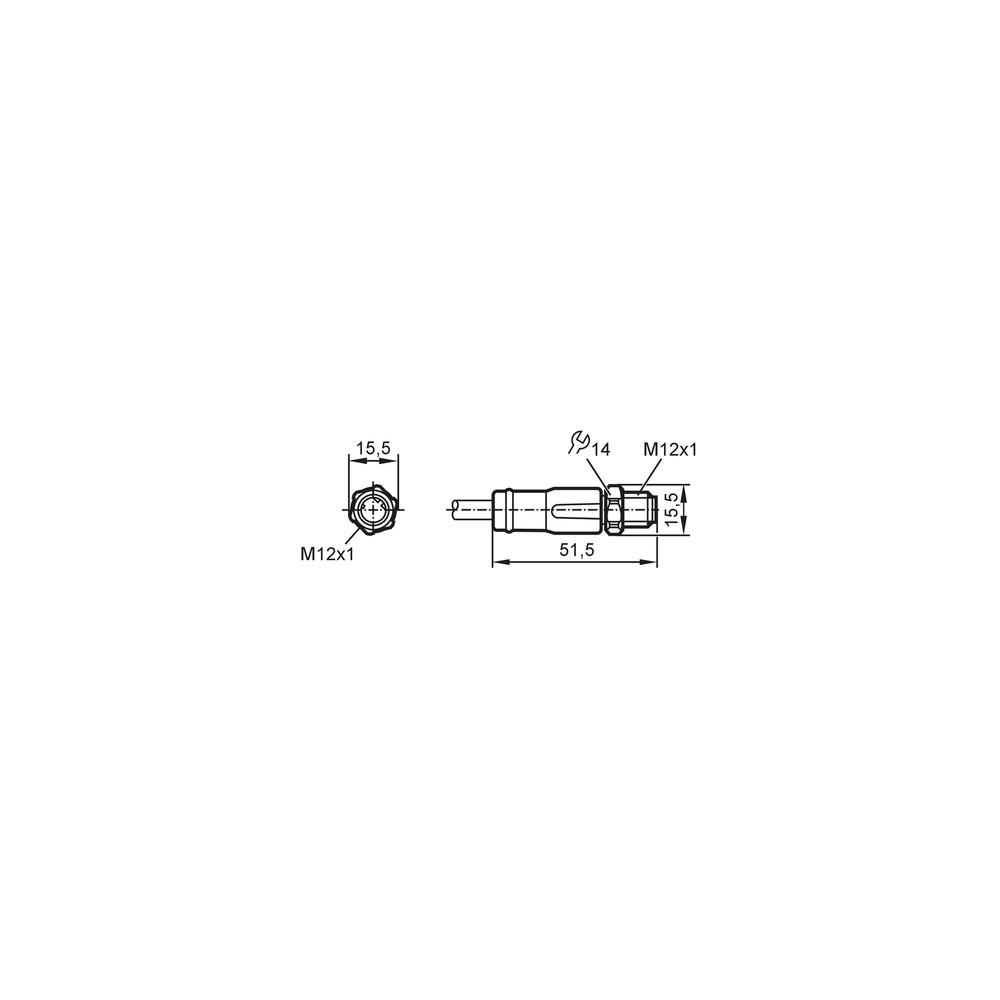

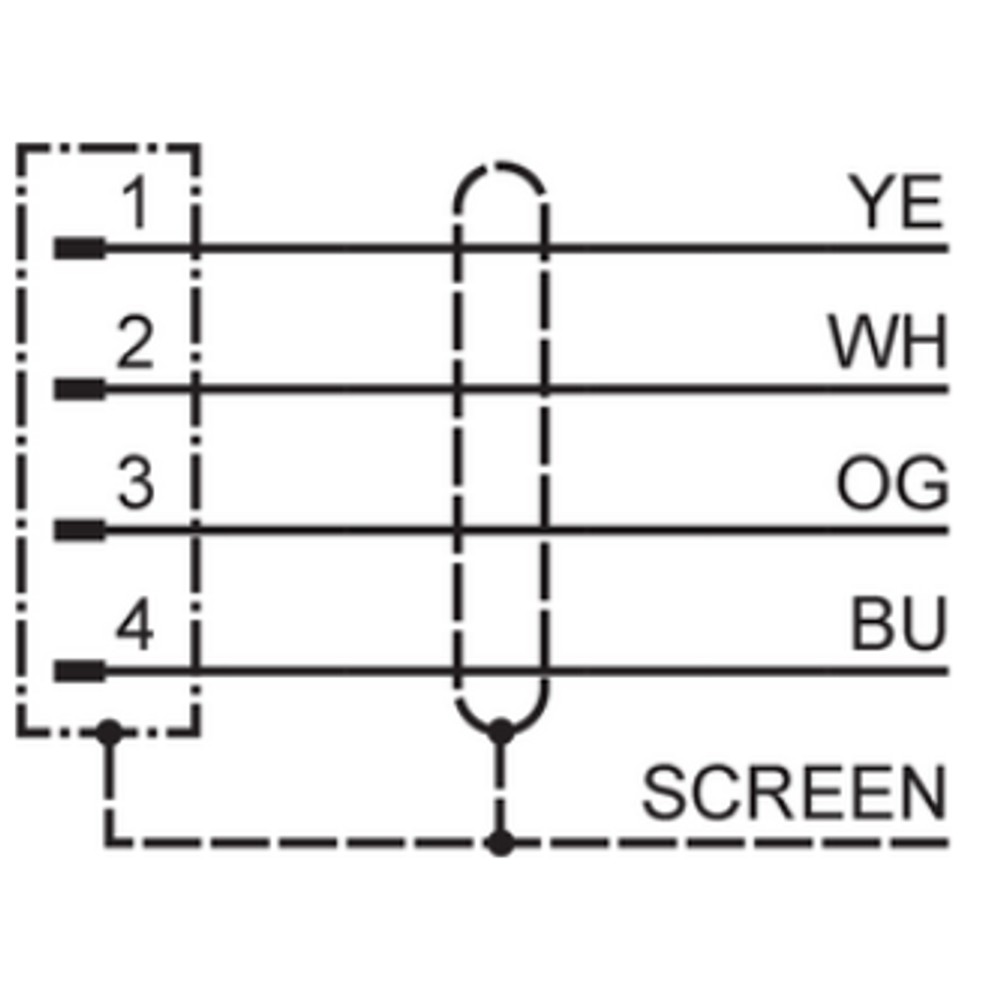

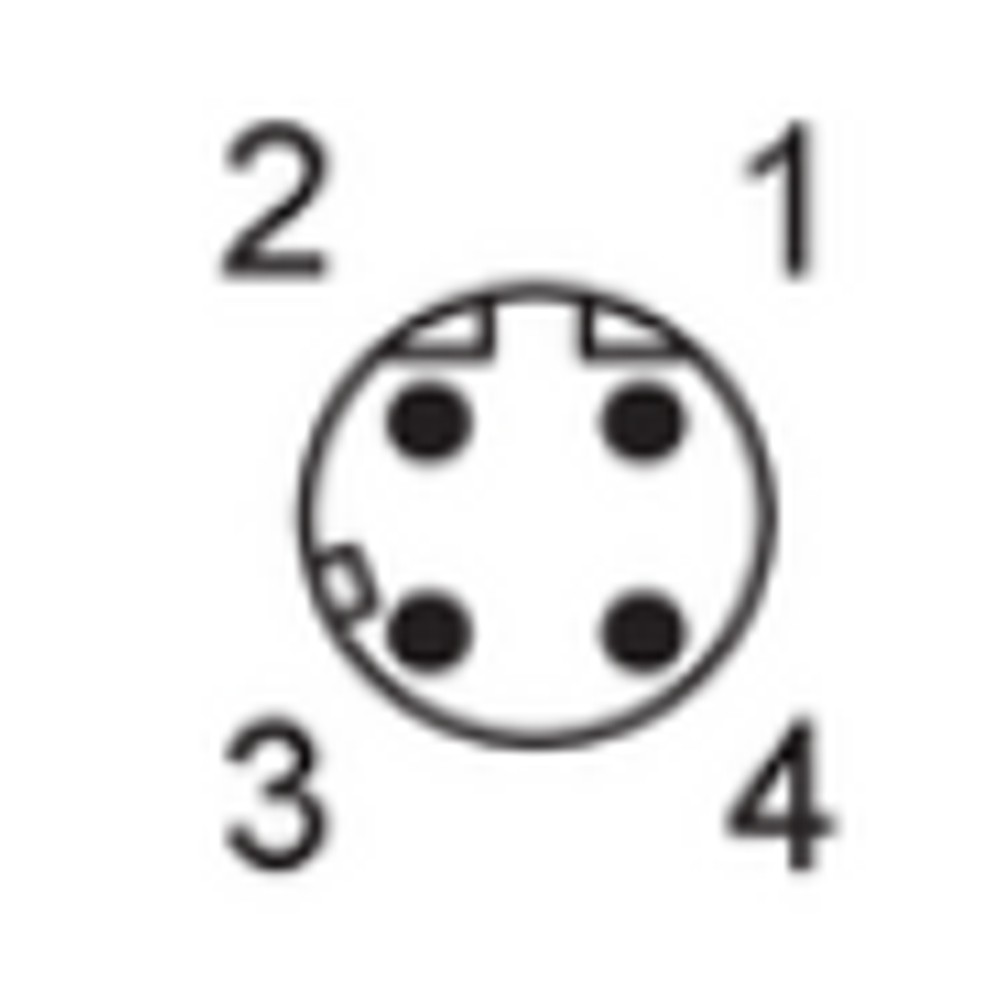

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A conexão não estabelece comunicação Ethernet.	Conector não totalmente acoplado, incompatibilidade de codificação ou falha na interface do equipamento.	Confirme que as duas interfaces são M12 codificação D de 4 contatos, inspecione o encaixe e consulte o diagnóstico dos equipamentos.
Comunicação intermitente durante movimento.	Raio de curvatura abaixo do mínimo, tração ou torção acima das condições especificadas, ou dano no cabo.	Inspecione o trajeto e o cabo; compare a instalação com o raio mínimo de 15 vezes o diâmetro e os limites de movimento declarados.
Conexão falha após limpeza ou exposição à umidade.	Acoplamento incompleto, dano ou contaminação na interface; a proteção IP declarada depende da montagem correta.	Verifique o estado das faces de conexão, o acoplamento e os requisitos de vedação do dispositivo conectado.
A conexão aquece ou apresenta interrupção sob carga.	Corrente ou tensão da aplicação fora dos valores informados, ou contato inadequado na conexão.	Meça os valores da aplicação e compare com 4 A de capacidade total e 30 V AC / 60 V DC; inspecione os contatos e o aperto.

DOCUMENTAÇÃO TÉCNICA

Datasheet IFM EVF519 em português (Datasheet) Desenho em escala do produto (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o EVF519 e para que tipo de rede serve?

É um cabo de conexão IFM com conector para Industrial Ethernet. A ficha especifica CAT5/CAT5e e 100 Mbit/s.

Qual conexão e quantos contatos tem esse cabo?

Ele tem um conector M12 reto, codificação D, com 4 contatos dourados. Confirme que a interface do equipamento corresponde mecanicamente e eletricamente.

O produto inclui algum acessório além do cabo?

A ficha informa uma peça por embalagem e não lista acessórios adicionais. Portanto, acessórios extras não estão especificados.

Serve para uma tomada M12 com codificação diferente?

A conexão declarada é M12 codificação D. A ficha não declara compatibilidade com outras codificações; não force o acoplamento nem presuma compatibilidade elétrica.

Posso usar o EVF519 em uma rede que exige velocidade diferente de 100 Mbit/s?

A ficha especifica CAT5/CAT5e e 100 Mbit/s, sem declarar suporte a outras velocidades. Verifique os requisitos da rede e a documentação dos dispositivos antes de selecionar.

O link Ethernet cai quando o cabo se movimenta; o que devo verificar?

Verifique danos, tração e o raio de curvatura; para aplicação flexível, o mínimo informado é 15 vezes o diâmetro do cabo. Confirme também se as condições móveis estão dentro dos limites da ficha.

O conector está acoplado, mas não há comunicação; devo trocar o cabo?

Antes de trocar, confirme a codificação D e os 4 contatos nas duas interfaces, inspecione o acoplamento e verifique o diagnóstico dos equipamentos. A ficha não permite determinar a causa sem esses testes.

Como escolher entre este cabo e outro comprimento?

O EVF519 é especificado com 5 m. Se a instalação exigir outro comprimento, selecione uma versão cuja extensão e demais características sejam confirmadas na respectiva ficha técnica.

Como instalar o conector sem danificar os contatos?

Alinhe a codificação antes de acoplar e não force o conector. A ficha indica torque máximo de aperto de 0,6 a 1,2 Nm; siga também as instruções dos equipamentos conectados.

O EVF519 pode ser usado em uma instalação móvel em qualquer temperatura ambiente?

Não: para condição móvel, a ficha informa temperatura ambiente de 0 a 80 °C. Respeite também o raio de curvatura e os limites de velocidade e aceleração declarados.

GLOSSÁRIO TÉCNICO

Codificação D

Identificação da configuração do conector M12 indicada para a conexão Ethernet deste cabo. (Ref.: conexão elétrica — M12, codificação D)

CAT5/CAT5e

Categorias de cabo de rede declaradas para a aplicação Industrial Ethernet do produto. (Ref.: categoria Ethernet — CAT5/CAT5e)

PROFINET Type C

Classificação do cabo informada na especificação do produto. (Ref.: especificação do cabo — PROFINET Type C)

Blindagem

Construção do cabo indicada como blindada na ficha do produto. (Ref.: cabo de conexão blindado — blindagem aplicada)

Raio mínimo de curvatura

Limite mínimo indicado para a curvatura do cabo em aplicação flexível, expresso como múltiplo do diâmetro. (Ref.: raio de flexão em aplicação flexível — mínimo 15 × diâmetro do cabo)
