Imagem meramente ilustrativa
Imagem meramente ilustrativa
Imagem meramente ilustrativa
Imagem meramente ilustrativa
- Referência do fabricante: EVF518
- EAN: 4021179307482
- NCM do produto: 85444200
Destaques do Produto
Tipo de Conector
M12...mais
Saiba mais sobre: "EVF518 IFM - Cabo Ethernet Industrial ifm M12 Indústria Alimentícia 2m Código D Blindado"
Destaques do Produto
Tipo de Conector
M12 Reto
Codificação
D
Comprimento
2 metros
Proteção
IP69K
Por que comprar IFM na Melhor Indústria?
Compra direta do fornecedor
Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.
Nota fiscal emitida pela IFM
Faturamento realizado diretamente pelo fornecedor.
Logística do fabricante
Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.
Compra simplificada
Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

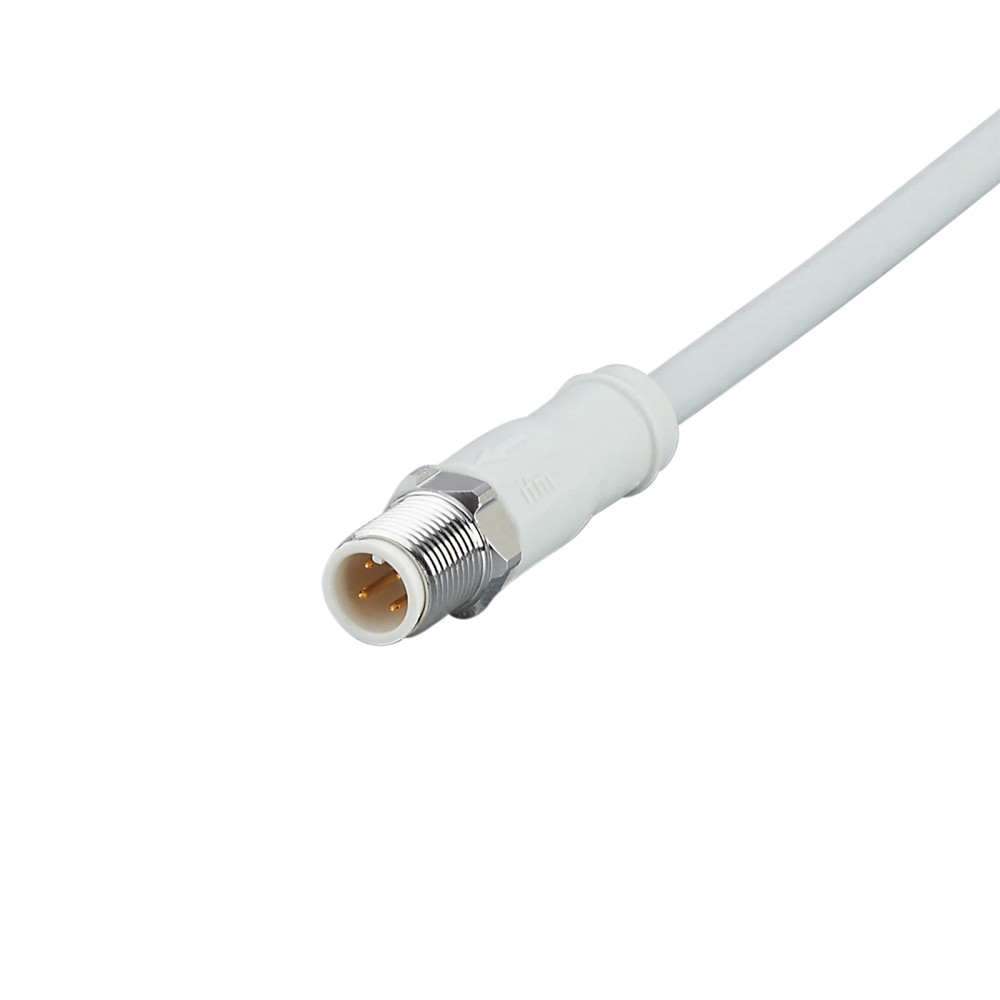

Sobre o Cabo Ethernet Industrial ifm EVF518 M12 Codificação D 2m
O EVF518 é um cabo de conexão industrial robusto, desenvolvido para redes Industrial Ethernet (CAT5/CAT5e). Equipado com conector M12 codificação D e fabricado em materiais resistentes, é ideal para ambientes úmidos e higiênicos na indústria de alimentos. Oferece alta flexibilidade com mais de 1 milhão de ciclos de curvatura e blindagem contra interferências.
PRINCIPAIS ESPECIFICAÇÕES
| Comprimento | 2 m |
| Tipo de Cabo | PROFINET Type C (Blindado) |
| Conexão | M12 Reto (Cod. D) |
| Velocidade Max. | 100 Mbit/s |
| Proteção | IP69K |
| Material Porca | Aço Inox 1.4404 |
| Temperatura | -25...100 °C |
| Capacidade | 4 A |
COMPATIBILIDADE DE APLICAÇÃO
✓ Escolha se precisa de:
- Indústria de alimentos e bebidas (ambientes úmidos/higienização).
- Redes Industrial Ethernet (CAT5/CAT5e).
- Aplicações com movimentação moderada (ciclos de curvatura até 1 milhão).
⚠ Considere outro se precisa de:
- Instalações com raios de curvatura inferiores a 15 vezes o diâmetro do cabo (aprox. 97.5mm).
- Uso em atmosferas com temperaturas operacionais acima de 100°C.
- Aplicação de torque de aperto superior a 1.2 Nm.
APLICAÇÕES E USO
- Conectividade em redes Industrial Ethernet (Profinet Type C).
- Ambientes com requisitos de limpeza intensa (IP69K).
- Máquinas com partes móveis que exigem alta tolerância à torção e dobras.
COMO ESCOLHER
Antes de comprar o Cabo Ethernet Industrial ifm EVF518 M12 Codificação D 2m, verifique estes pontos:
Escolha este modelo se:
Sua aplicação exige resistência a lavagens frequentes, alta temperatura e protocolos Industrial Ethernet em 100 Mbit/s.
Busque alternativas se:
Necessitar de codificação X para Gigabit Ethernet ou de um comprimento de cabo superior a 2 metros, conforme projeto específico.

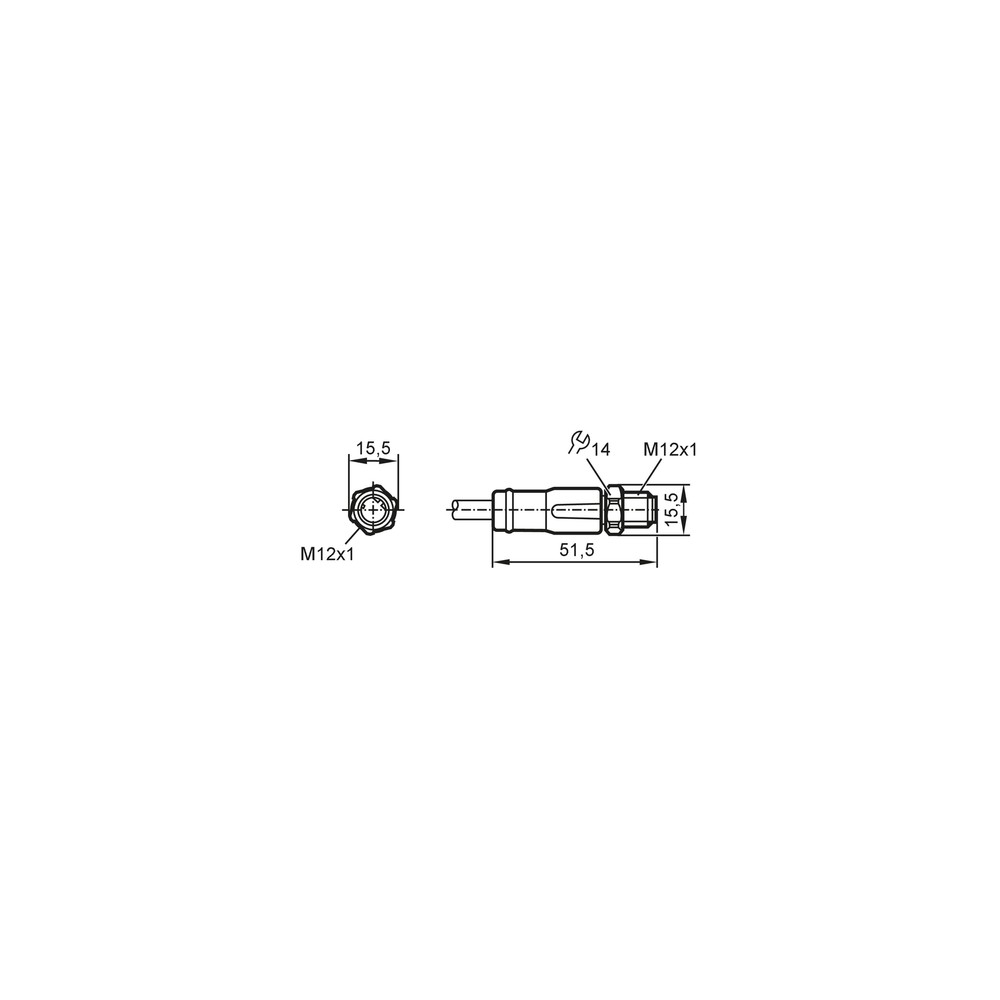

ESPECIFICAÇÕES TÉCNICAS
| Dados Mecânicos | ||
|---|---|---|
| Tipo de produto | Cabo de conexão | Configuração básica |
| Material da porca | Aço inoxidável 1.4404 (316L) | Resistência corrosiva |
| Condições Ambientais | ||
|---|---|---|
| Grau de proteção | IP65, IP67, IP68, IP69K | Vedação e resistência ambiental |
| Temperatura ambiente | -25...100 °C | Faixa operacional |
| Dados Elétricos | ||
|---|---|---|
| Tensão de operação | 30 AC / 60 DC V | Limite de isolação |
| Capacidade de corrente | 4 A | Suporte de carga elétrica |
COMPATIBILIDADE
Comunicação
• Industrial Ethernet
• Profinet
• CAT5/CAT5e

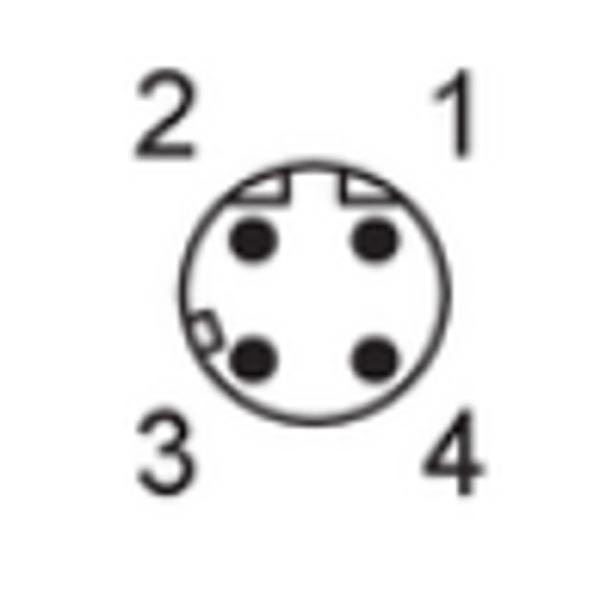

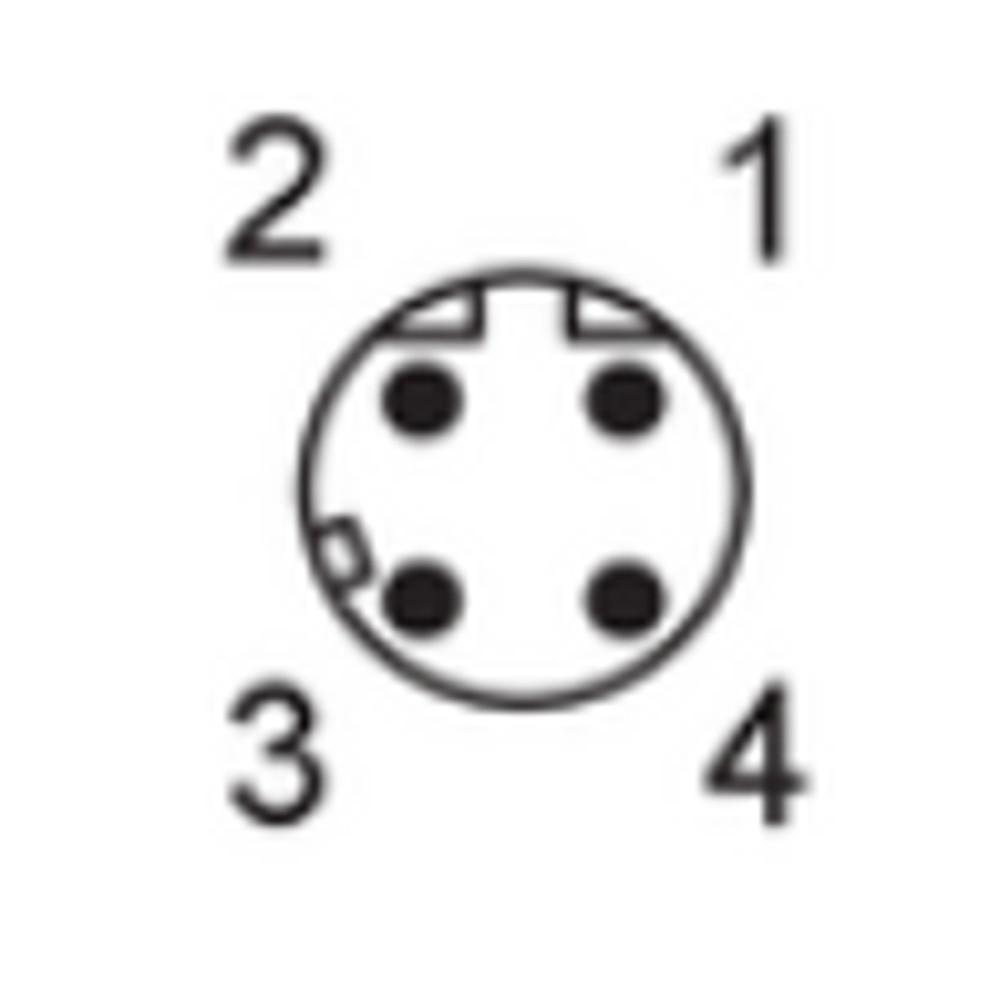

Conexões
Elétrica
4 polos, banhados a ouro
Processo
M12 codificação D
Guia de Seleção Técnica
| Cenário | Status | Motivo Técnico |
|---|---|---|
| Áreas úmidas e higiênicas | ✓ | Materiais resistentes a corrosão (Inox 316L) e proteção IP69K. |
| Redes Gigabit Ethernet | ✗ | O cabo é certificado para 100 Mbit/s (CAT5/CAT5e), não suportando as especificações de largura de banda do padrão Gigabit. |
INSTALAÇÃO
Como instalar o Cabo Ethernet Industrial ifm EVF518 M12 Codificação D 2m
- Certifique-se de que a rede esteja desenergizada.
- Alinhe o conector M12 com a porta do dispositivo.
- Rosqueie o conector manualmente até o fim do curso.
- Utilize uma chave dinamométrica para aplicar o torque de 0,6...1,2 Nm.
- Fixe o cabo evitando raios de curvatura inferiores a 15x o diâmetro.
- Verifique o status da comunicação no dispositivo após energização.
ACESSÓRIOS
PROBLEMAS COMUNS
| Sintoma | Possível causa | Verificação |
|---|---|---|
| Falha intermitente na comunicação de dados. | Aperto excessivo ou insuficiente no conector M12. | Verificar se o torque está entre 0,6 e 1,2 Nm. |
| Perda de pacotes e erros de checksum na rede. | Raio de curvatura muito fechado forçando a blindagem. | Inspeccionar o cabo em busca de dobras agudas. |
| Dificuldade de conexão física ou oxidação. | Acúmulo de sujidade nos pinos do conector. | Limpar os contatos banhados a ouro com solução adequada. |
| Ressecamento do material do invólucro. | Exposição a temperaturas acima de 100°C. | Checar a temperatura ambiente da zona de instalação. |
DOCUMENTAÇÃO TÉCNICA
PERGUNTAS FREQUENTES
O que é o cabo ifm EVF518 e qual sua função?
O EVF518 é um cabo de conexão Ethernet industrial com conectores M12 codificação D, projetado para ambientes de alta higiene, como a indústria alimentícia, suportando 100 Mbit/s.
Quais são as características técnicas principais que compõem este conector?

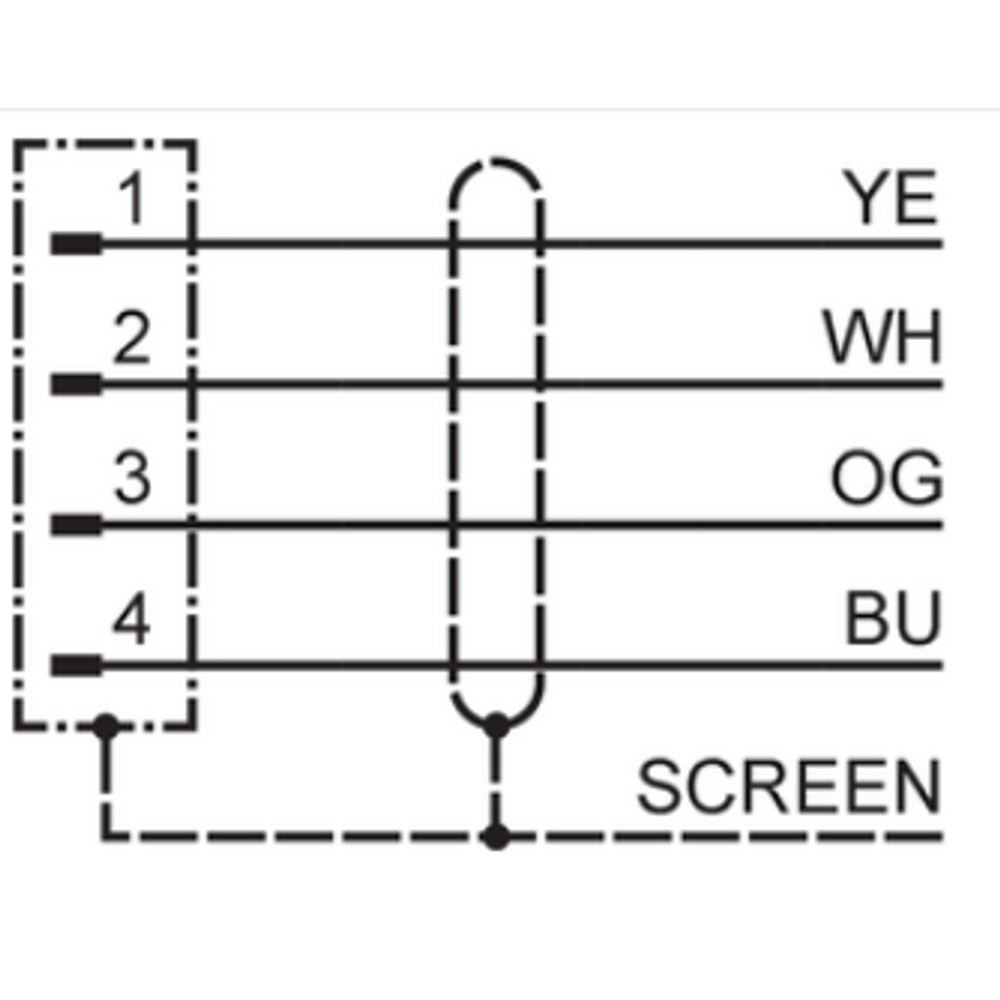

Este cabo inclui um conector M12 macho reto, codificação D, com 4 polos banhados a ouro e blindagem integrada para proteção contra interferências eletromagnéticas.
Existem restrições de uso ou ambientes onde este cabo não deve ser aplicado?
O produto não é adequado para aplicações subaquáticas contínuas, imersão prolongada fora das especificações IP69K, ou em ambientes com temperatura superior a 100°C.
Quais são os limites operacionais técnicos deste cabo?
O cabo não deve ser utilizado em instalações que excedam os limites de raio de curvatura de 15x o diâmetro do cabo ou em ambientes com temperatura fora da faixa -25...100 °C.
Como diagnosticar falhas de comunicação neste cabo?
Sintomas de falha incluem perda de pacote de dados ou instabilidade na conexão Industrial Ethernet. Verifique a integridade física da capa, possíveis dobras agudas ou corrosão nos contatos M12.
O que verificar se o dispositivo Ethernet parar de responder?
Verifique o torque de aperto (0,6...1,2 Nm) e se há contaminação nos pinos. Se a conexão estiver frouxa ou oxidada, a integridade da transmissão CAT5/CAT5e será comprometida.
Por que optar por este modelo em vez de um cabo Ethernet comum?
Este modelo é a versão industrial higiênica com porca em aço inoxidável 316L, superior em resistência à corrosão comparado a cabos de conexão padrão para ambientes industriais secos.
Como decidir entre este cabo e outras opções de conexão industrial?
A escolha depende do protocolo. O EVF518 é otimizado para Industrial Ethernet (CAT5/CAT5e), garantindo performance superior em ambientes úmidos graças à vedação IP69K.
Quais os cuidados necessários na instalação deste cabo?
Para a instalação, alinhe corretamente o conector M12 codificação D antes do aperto. Utilize uma chave de torque para assegurar o aperto entre 0,6 a 1,2 Nm, evitando danos aos vedantes.
Qual a procedência deste cabo de conexão?
O cabo é fabricado pela ifm electronic e conta com certificações rigorosas para ambientes higiênicos, garantindo a ausência de silicone e halogênio na sua composição.
GLOSSÁRIO TÉCNICO
Codificação D
Padrão de conexão M12 para redes Industrial Ethernet, garantindo o correto alinhamento dos 4 pinos de dados. (Ref.: Padrão de conector)
IP69K
Grau de proteção que assegura resistência contra lavagens de alta pressão e alta temperatura, comum na indústria alimentícia. (Ref.: Grau de Proteção)
Blindagem
Camada protetora metálica ao redor dos condutores internos para minimizar interferências eletromagnéticas (EMI). (Ref.: Integridade do sinal)
Aço Inoxidável 1.4404 (316L)
Aço de alta resistência à corrosão, indicado para ambientes agressivos e higiênicos. (Ref.: Material da porca)
Sem Halogênio
Material que não libera gases tóxicos ou corrosivos em caso de combustão. (Ref.: Segurança do invólucro)
