Cabo de Ligação IFM M12 Angular 20m

Pré-visualizar: EVF517 IFM - Cabo de Ligação ifm M12 Angular Indústria Alimentícia 20m IP69K

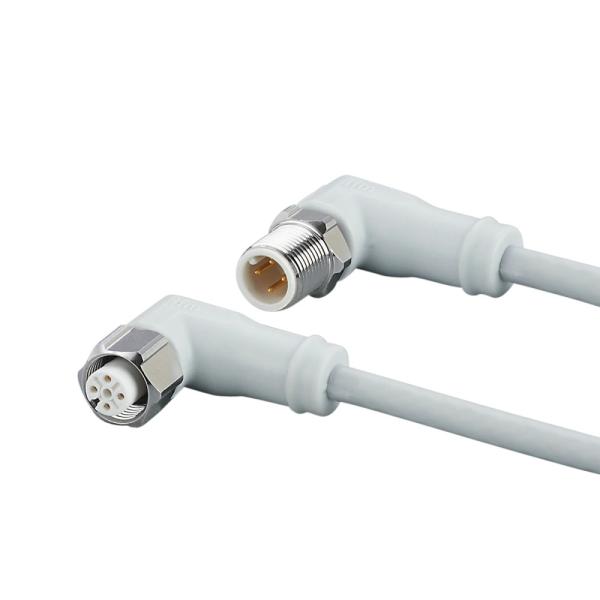

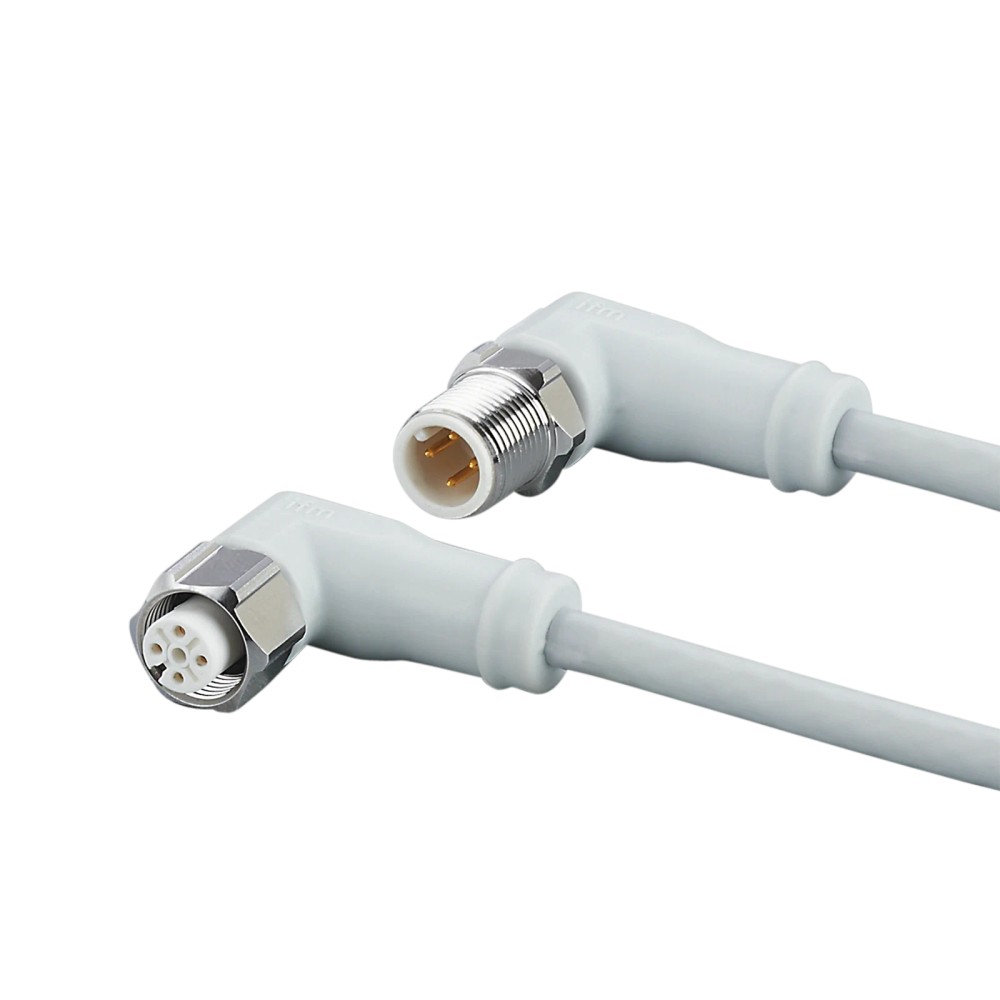

EVF517 IFM - Cabo de Ligação ifm M12 Angular Indústria Alimentícia 20m IP69K

Imagem meramente ilustrativa

R$ 770,28

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVF517
EAN: 4021179307475
NCM do produto: 85444200

Destaques do Produto Comprimento 20 metros...mais

Fechar menu

Saiba mais sobre: "EVF517 IFM - Cabo de Ligação ifm M12 Angular Indústria Alimentícia 20m IP69K"

Destaques do Produto

Comprimento

20 metros

Tipo de Conector

M12 Angular

Proteção

IP69K

Quantidade de Pinos

Material

MPPE

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de Ligação ifm EVF517 M12 Angular 20m IP69K

O cabo de ligação ifm EVF517 é uma solução robusta com 20 metros de comprimento, ideal para áreas úmidas e higiênicas da indústria alimentícia. O modelo possui conector M12 angular e é fabricado com materiais isentos de silicone e halogênio. Sua construção garante proteção IP69K e alta resistência mecânica para operações exigentes.

PRINCIPAIS ESPECIFICAÇÕES

SKU	EVF517
Comprimento	20 m
Conector	M12 Angular
Proteção IP	IP69K
Material da Porca	Aço Inoxidável 316L
Temperatura	-25...100 °C
Corrente	4 A
Isento de Silicone	Sim

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Áreas de processamento de alimentos com necessidade de higienização frequente.
Ambientes com alta umidade e risco de lavagem direta com jatos de água (IP69K).
Aplicações que exigem materiais isentos de silicone e halogênio.

⚠ Considere outro se precisa de:

Ambientes com presença de solventes químicos não compatíveis com o revestimento MPPE.
Aplicações que exigem torque de aperto superior a 1,5 Nm no conector.
Dispositivos que utilizam codificação de conector diferente de A.

APLICAÇÕES E USO

Indústria de alimentos e bebidas: Linhas de envase e processamento sujeitas a lavagem frequente.
Áreas higiênicas: Ambientes onde a resistência à corrosão é mandatória.
Sistemas de automação industrial: Conexão de sensores e atuadores M12.

COMO ESCOLHER

Antes de comprar o Cabo de Ligação ifm EVF517 M12 Angular 20m IP69K, verifique estes pontos:

Quando escolher este produto

Selecione o EVF517 quando houver necessidade de conexão M12 em ambientes que exigem grau de proteção IP69K, resistência a ciclos de lavagem frequentes e materiais livres de halogênio.

Quando buscar outra opção

Busque alternativas se a distância de 20 metros for insuficiente ou excessiva para sua aplicação, ou se for necessário um tipo de conector diferente (ex: M8, RJ45) ou codificação B/D.

ESPECIFICAÇÕES TÉCNICAS

Dados Mecânicos
Material porca	1.4404 (aço inoxidável 316L)	Garante resistência à corrosão em ambientes de limpeza higiênica.
Material revestimento	MPPE (sem halogênio)	Material isolante isento de substâncias que liberam gases tóxicos em combustão.
Grau de proteção	IP65, IP67, IP68, IP69K	Define a resistência contra poeira e água, incluindo jatos de alta pressão.

Dados Elétricos
Tensão de operação	< 250 V AC / < 300 V DC	Limite de tensão para operação segura do cabo.
Capacidade de carga total	4 A	Corrente máxima suportada pelo conjunto do cabo.
Contatos	Banhados a ouro	Reduz a resistência de contato e previne corrosão.

Condições Ambientais e de Operação
Temperatura ambiente	-25...100 °C	Faixa de temperatura de operação permitida para o cabo.
Ciclos de curvatura	> 1 milhão	Resistência à fadiga mecânica em aplicações móveis.
Raio de flexão	mín. 10 x diâmetro do cabo	Raio mínimo para garantir a integridade do condutor durante a instalação.

COMPATIBILIDADE

Comunicação

• Sinais Digitais I/O

• Sinais Analógicos

Conexões

Elétrica 4 x 1,00 mm²

Processo M12 Conector Angular (Codificação A)

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Indústria Alimentícia (Lavagem)	✓	Possui certificação IP69K e materiais resistentes a produtos de limpeza.
Aplicações de Alta Vibração	✓	O travamento por rosca M12 garante estabilidade, desde que o torque seja respeitado.
Uso em Atmosferas Explosivas	✗	O produto não possui certificação para áreas classificadas (ATEX/Ex).

INSTALAÇÃO

Como instalar o Cabo de Ligação ifm EVF517 M12 Angular 20m IP69K

Certifique-se de que o dispositivo ao qual o cabo será conectado esteja desligado da rede elétrica.
Limpe a área de conexão para evitar a entrada de contaminantes no M12.
Alinhe a codificação do conector M12 angular com o soquete do equipamento.
Rosqueie a porca manualmente até sentir resistência.
Utilize uma chave dinamométrica para aplicar o torque correto entre 0,6 a 1,5 Nm.
Verifique se o cabo está fixado de modo que o raio de curvatura mínimo seja respeitado.

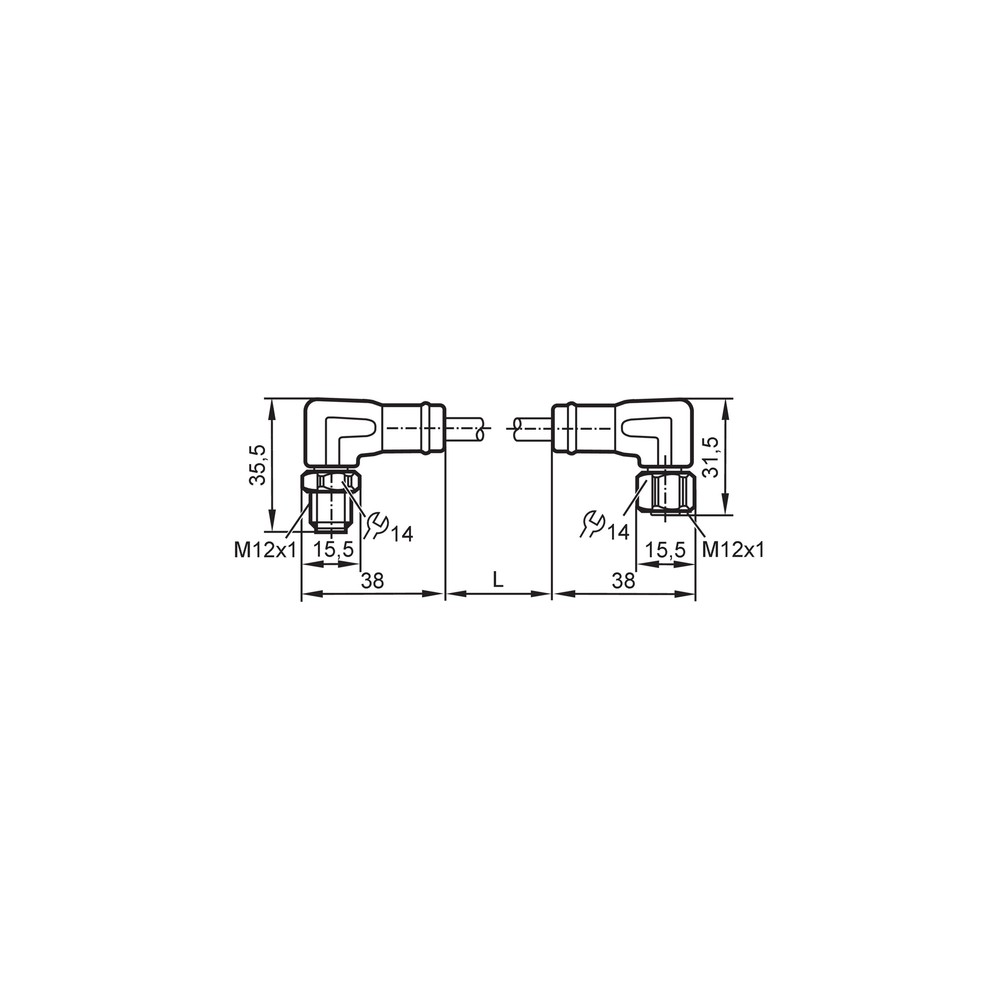

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Infiltração de umidade no conector ou falha de comunicação intermitente.	Aperto excessivo ou insuficiente da porca do conector.	Verificar se o torque está dentro da faixa de 0,6 a 1,5 Nm.
Quebra interna dos fios condutores ou falha de sinal.	Flexão do cabo abaixo do raio mínimo permitido (10x diâmetro).	Inspecionar visualmente o cabo em busca de dobras pronunciadas ou vincos.
Ressecamento da vedação e perda de proteção IP69K.	Acúmulo de resíduos químicos na vedação (EPDM).	Verificar o estado físico da borracha de vedação no conector.
Aquecimento do cabo ou queima de dispositivos conectados.	Tensão de operação fora da especificação.	Medir a tensão no circuito com um voltímetro.

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico (PDF) (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o cabo EVF517 da ifm?

O EVF517 é um cabo de ligação industrial com 20 metros de comprimento, equipado com um conector M12 angular de 4 polos, projetado especificamente para ambientes de higiene rigorosa na indústria de alimentos.

O que acompanha este produto?

O produto acompanha apenas o cabo de ligação montado. Conectores e acessórios de fixação adicionais não estão incluídos no fornecimento.

Este cabo serve para qualquer aplicação industrial?

Este cabo não é recomendado para aplicações submersas permanentes em profundidades não especificadas pela norma IP69K, nem para uso com solventes químicos não testados para o revestimento em MPPE.

Posso conectar este cabo em portas M12 B-coded ou D-coded?

Não, este cabo não é compatível com conexões que utilizam codificação diferente de A. Certifique-se de que o dispositivo receptor também utilize o padrão M12 A-coded.

O que fazer se o sinal parar de passar?

Se houver falha de sinal, verifique primeiro a integridade física do cabo em busca de cortes ou dobras acentuadas, e use um multímetro para testar a continuidade entre os pinos.

Como diagnosticar falhas na conexão?

Sintomas como intermitência na leitura do sensor podem indicar oxidação nos pinos ou torque de aperto incorreto no conector. Verifique se o torque está entre 0,6 e 1,5 Nm conforme especificado.

Por que escolher este modelo em vez de um cabo industrial comum?

O EVF517 é preferível em ambientes de lavagem (washdown) devido ao grau de proteção IP69K e à porca em aço inoxidável 316L, que oferece maior resistência à corrosão que cabos industriais padrão.

Preciso comprar conectores separadamente para este cabo?

Este produto é vendido como uma unidade de cabo montado de 20 metros. Ele não é parte de um kit expansível e não requer peças avulsas para montagem.

Qual o cuidado principal na instalação?

A instalação exige que o conector M12 seja rosqueado manualmente ou com chave dinamométrica, respeitando o torque de 0,6 a 1,5 Nm para garantir a vedação IP69K.

Como funciona a procedência e origem do faturamento?

O faturamento é realizado diretamente pela IFM ELECTRONIC LTDA., garantindo a procedência do item e suporte técnico oficial.

GLOSSÁRIO TÉCNICO

IP69K

Grau de proteção que assegura a vedação contra a entrada de água sob alta pressão e temperatura. (Ref.: Proteção IP)

MPPE

Polifenileno Éter modificado, material utilizado no revestimento que oferece boa resistência química e térmica. (Ref.: Material)

Codificação A

Padrão de disposição de pinos no conector M12 utilizado para sinais de sensores e atuadores padrão. (Ref.: Conexão elétrica)

Torque de Aperto

Força de rotação aplicada na porca do conector para garantir a vedação estanque. (Ref.: Máx. torque de aperto)

Aço 316L

Tipo de aço inoxidável austenítico com baixo teor de carbono, resistente à corrosão. (Ref.: Material porca)
