Cabo de Ligação IFM EVF516 M12 Angular 10m IP69K

Pré-visualizar: EVF516 IFM - Cabo de Ligação ifm Indústria de Alimentos M12 Angular 10m IP69K

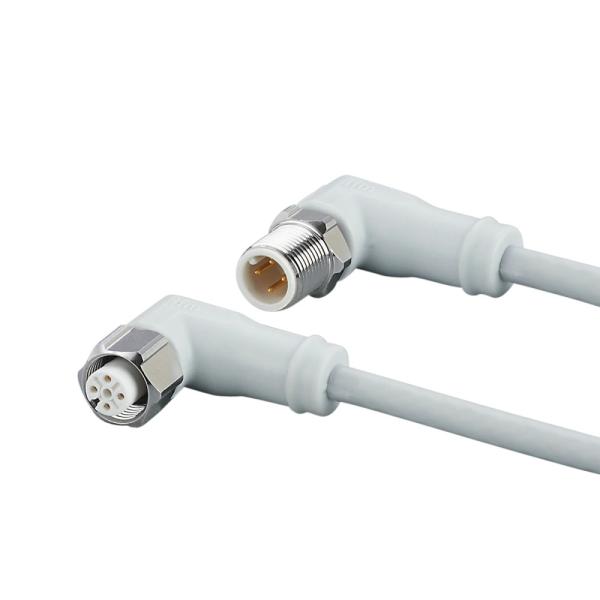

EVF516 IFM - Cabo de Ligação ifm Indústria de Alimentos M12 Angular 10m IP69K

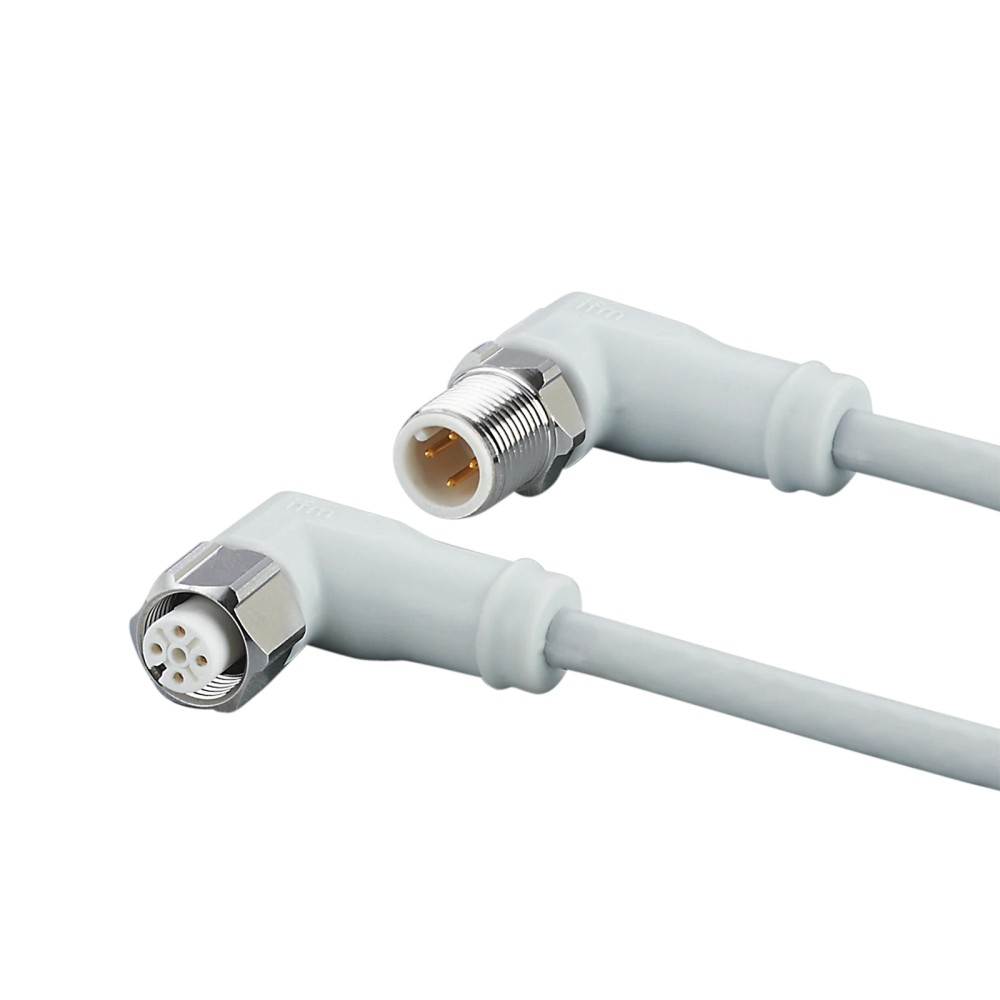

Imagem meramente ilustrativa

R$ 655,20

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVF516
EAN: 4021179307468
NCM do produto: 85444200

Destaques do Produto Tipo de Conector M12...mais

Fechar menu

Saiba mais sobre: "EVF516 IFM - Cabo de Ligação ifm Indústria de Alimentos M12 Angular 10m IP69K"

Destaques do Produto

Tipo de Conector

M12 Angular

Comprimento

10 m

Grau de Proteção

IP69K

Material da Porca

Aço Inoxidável 316L

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o EVF516 IFM - Cabo de Ligação para Indústria de Alimentos M12 Angular 10m IP69K

O EVF516 é um cabo de ligação com conector M12 angular de 10 metros, otimizado para ambientes higiênicos e úmidos. Possui proteção IP69K e componentes em aço inoxidável 316L para suportar processos rigorosos de limpeza. É isento de silicone e halogênio, ideal para aplicações automatizadas na indústria de alimentos.

PRINCIPAIS ESPECIFICAÇÕES

SKU	EVF516
Comprimento	10 m
Conector	M12 Angular
Grau de Proteção	IP69K
Material	MPPE
Nut (Bloqueio)	Aço inoxidável 316L
Tensão	< 250 V AC
Temperatura	-25...100 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Áreas úmidas na indústria de alimentos
Ambientes com requisitos de higienização (lavagem frequente)
Aplicações com movimentação e torção controlada

⚠ Considere outro se precisa de:

Instalação em áreas com exposição a produtos químicos fortemente agressivos não compatíveis com MPPE
Raio de curvatura menor que 10 vezes o diâmetro do cabo
Aplicações que exijam temperaturas ambientes superiores a 100 °C

APLICAÇÕES E USO

Linhas de envase e engarrafamento
Processamento de alimentos em zonas úmidas
Automação de máquinas de embalagem
Sistemas onde se exige alta durabilidade contra ciclos de limpeza

COMO ESCOLHER

Antes de comprar o EVF516 IFM - Cabo de Ligação para Indústria de Alimentos M12 Angular 10m IP69K, verifique estes pontos:

Quando escolher o EVF516

Ideal para instalações em ambientes com necessidade de grau de proteção IP69K, onde há exposição a jatos d'água e agentes de limpeza. Recomendado para máquinas com movimentação cíclica moderada.

Quando buscar outra alternativa

Considere modelos de conectores retos se a disposição espacial permitir ou se o torque de inserção for mais acessível desta forma. Para distâncias menores, utilize cabos mais curtos para evitar excesso de cabeamento e possíveis laços de indução.

ESPECIFICAÇÕES TÉCNICAS

Dados elétricos
Tensão de operação	< 250 V AC / < 300 V DC	Limite de isolamento elétrico operacional
Corrente nominal	4 A	Capacidade máxima de carga de corrente
Classe de proteção	II	Isolamento elétrico conforme norma

Condições ambientais
Grau de proteção	IP65, IP67, IP68, IP69K	Proteção contra fluidos e poeira
Temperatura ambiente	-25...100 °C	Faixa de operação instalada

Dados mecânicos
Comprimento	10 m	Extensão do cabo
Material da porca	1.4404 (Aço inoxidável 316L)	Resistência à corrosão no travamento
Material do invólucro	PP, sem halogênio	Material do conector

Tolerâncias de movimento
Ciclos de curvatura	> 1.000.000	Durabilidade sob movimentação cíclica
Esforço de torção	± 180 °/m	Tolerância mecânica de torção

COMPATIBILIDADE

Comunicação

• Sinais digitais padrão

• Sensores indutivos/capacitivos

• Atuadores de campo (4 polos)

Conexões

Elétrica 4 x 1,00 mm² (32 x Ø 0,2 mm)

Processo M12 codificação A

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Indústria alimentícia (limpeza frequente)	✓	Possui certificação IP69K e materiais resistentes a produtos de limpeza.
Aplicações de robótica pesada	✗	O cabo possui tolerância a torção e flexão, mas pode não ser ideal para ciclos robóticos contínuos de altíssima velocidade.
Ambientes externos (sol/intempéries)	✗	Embora robusto, não é classificado especificamente para exposição solar prolongada (UV).

INSTALAÇÃO

Como instalar o EVF516 IFM - Cabo de Ligação para Indústria de Alimentos M12 Angular 10m IP69K

Certifique-se de que o dispositivo a ser conectado esteja desenergizado.
Verifique a compatibilidade do conector fêmea M12 com o dispositivo.
Insira o conector angular de forma que o cabo não fique tensionado.
Rosqueie a porca de aço inoxidável manualmente até sentir resistência.
Utilize chave dinamométrica para aplicar torque entre 0,6 e 1,2 Nm.
Verifique a integridade da vedação EPDM ao finalizar a conexão.

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Infiltração de líquidos no conector	Torque de aperto fora da especificação (0,6-1,2 Nm)	Verificar se a vedação EPDM está íntegra e reapertar conforme torque nominal
Rompimento interno de condutores	Raio de curvatura inferior ao especificado	Inspecionar o cabo quanto a vincos e verificar se a curvatura respeita 10x o diâmetro do cabo
Degradação da vedação ou oxidação superficial	Uso de agentes de limpeza não compatíveis	Confirmar compatibilidade dos agentes químicos usados na limpeza com EPDM e aço 316L
Falha intermitente de sinal	Contaminação dos contatos	Verificar integridade dos contatos banhados a ouro e limpar se houver acúmulo de sujidade

DOCUMENTAÇÃO TÉCNICA

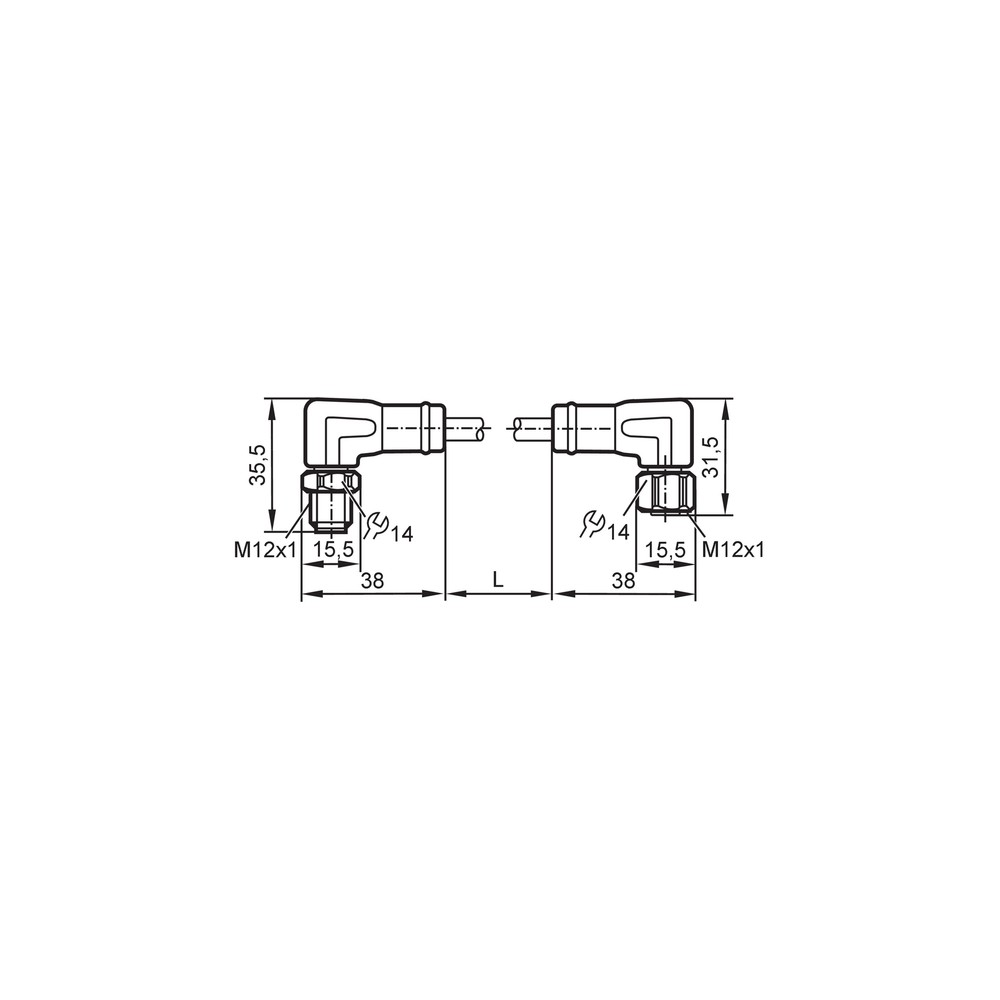

Datasheet Técnico EVF516 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o cabo de ligação EVF516?

O EVF516 é um cabo de ligação industrial projetado para ambientes de higienização rigorosa, como indústrias de alimentos, com conector M12 angular de 10 metros.

Este cabo pode ser utilizado em áreas de lavagem sob pressão?

Sim, ele possui grau de proteção IP69K, garantindo resistência contra jatos de água de alta pressão e alta temperatura utilizados em processos de limpeza.

Como verificar se o cabo está rompido por movimentação excessiva?

O EVF516 é projetado para resistir a torções de ± 180 °/m e possui uma vida útil superior a 1 milhão de ciclos de curvatura.

O que pode causar perda de sinal neste cabo após instalação?

O sintoma geralmente é a falha intermitente de comunicação ou sinal do sensor; verifique se o torque de aperto da porca (0,6-1,2 Nm) foi respeitado para garantir a vedação.

Para quais aplicações o EVF516 não é recomendado?

O produto não é adequado para aplicações com exposição direta a solventes químicos agressivos não compatíveis com o revestimento em MPPE.

Existem restrições de uso para este modelo?

Não é indicado se a aplicação exigir especificações de alta temperatura superiores a 100 °C ou resistência a produtos químicos corrosivos específicos não descritos no datasheet.

Como decidir entre este cabo de 10 metros e outros comprimentos?

A escolha entre este modelo (10m) e outros comprimentos deve considerar a distância real entre o sensor e o ponto de distribuição ou I/O, evitando excesso de cabo que exija acomodação mecânica indesejada.

Por que escolher o formato angular em vez do reto?

O cabo M12 angular é preferível quando o espaço de instalação na vertical é limitado, facilitando a saída do cabo e reduzindo o esforço mecânico na conexão.

Quais cuidados tomar durante a instalação?

Utilize uma chave dinamométrica para aplicar o torque entre 0,6 e 1,2 Nm; não utilize ferramentas que possam danificar a porca de aço inoxidável ou o invólucro.

Qual a procedência deste cabo de ligação?

O produto é fornecido pela IFM, garantindo a procedência direta do fabricante e suporte técnico especializado da marca.

GLOSSÁRIO TÉCNICO

IP69K

Grau de proteção que assegura resistência total contra a entrada de poeira e proteção contra jatos de água de alta pressão e temperatura (Ref.: DIN 40050-9).

MPPE

Material polimérico utilizado no revestimento do cabo, livre de halogênio, com alta resistência mecânica e térmica.

316L (1.4404)

Aço inoxidável de alta resistência à corrosão, utilizado na porca de travamento para evitar oxidação em ambientes úmidos.

Raio de curvatura

Limite mecânico de dobramento do cabo; para este modelo, deve ser no mínimo 10 vezes o diâmetro do cabo para garantir a integridade interna (Ref.: 10 x diâmetro).

Codificação A

Padrão de pinagem do conector M12 para sinais padrão, sensores e atuadores (Ref.: IEC 61076-2-101).
