Cabo de Ligação IFM EVF515 M12 5m

Pré-visualizar: EVF515 IFM - Cabo de Ligação IFM Indústria Alimentícia M12 Angular 5m IP69K

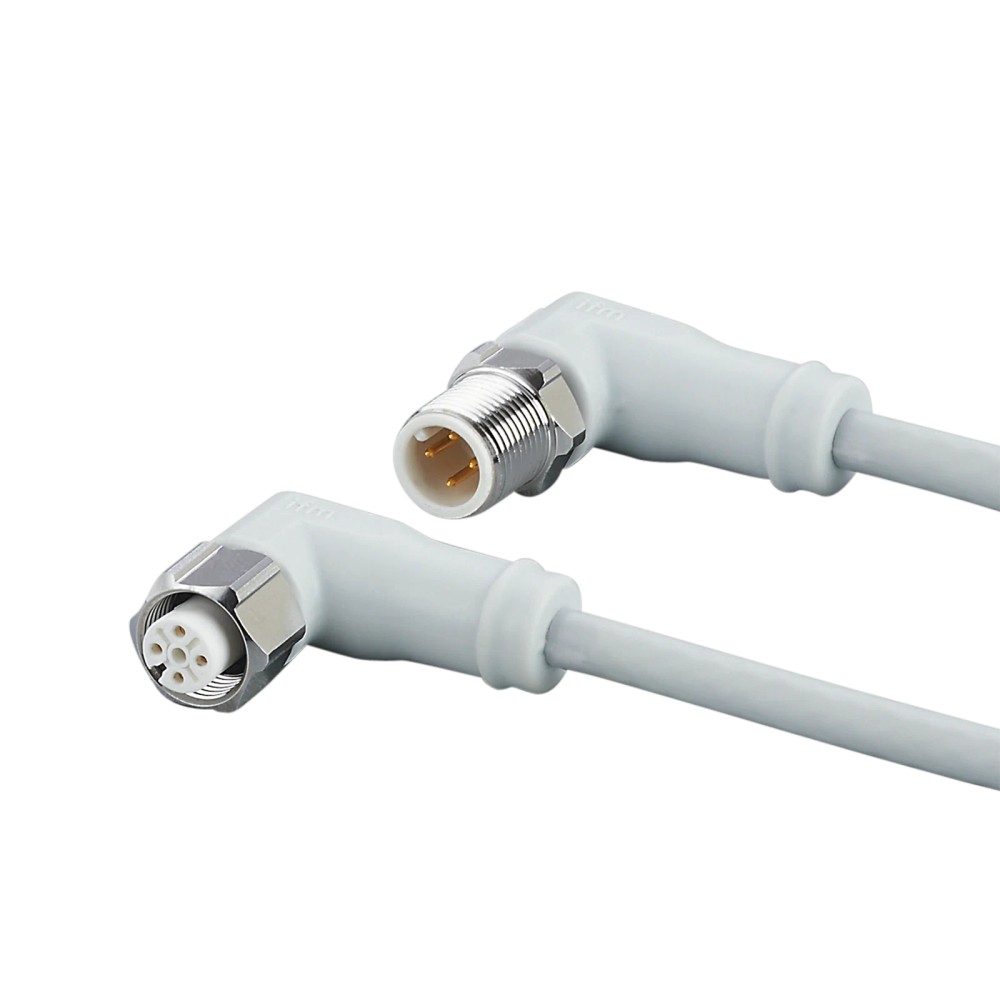

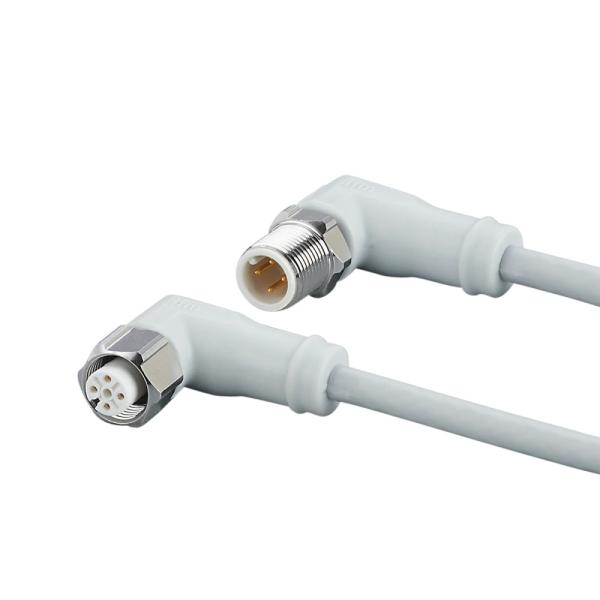

EVF515 IFM - Cabo de Ligação IFM Indústria Alimentícia M12 Angular 5m IP69K

Imagem meramente ilustrativa

R$ 578,52

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVF515
EAN: 4021179307451
NCM do produto: 85444200

Destaques do Produto Conexão M12 Angular...mais

Fechar menu

Saiba mais sobre: "EVF515 IFM - Cabo de Ligação IFM Indústria Alimentícia M12 Angular 5m IP69K"

Destaques do Produto

Conexão

M12 Angular

Comprimento

5 m

Proteção

IP69K

Número de polos

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de Ligação IFM EVF515 - M12 Angular, 5 metros, para Indústria Alimentícia

O cabo de ligação IFM EVF515 é um componente robusto de 5 metros projetado para ambientes higiênicos da indústria alimentícia. Com conector M12 angular, oferece resistência superior a processos de lavagem com grau de proteção IP69K. É construído sem silicone e halogênio, utilizando contatos banhados a ouro para garantir confiabilidade em aplicações exigentes.

PRINCIPAIS ESPECIFICAÇÕES

SKU	EVF515
Comprimento	5 m
Grau de Proteção	IP65, 67, 68, 69K
Tensão de Operação	< 250 V AC / < 300 V DC
Corrente Nominal	4 A
Material de Vedação	EPDM
Esforço de Torção	± 180 °/m
Temperatura	-25...100 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Áreas úmidas e higiênicas da indústria alimentícia
Equipamentos que requerem ciclos de curvatura elevados (> 1.000.000)
Aplicações que utilizam conexão M12 de 4 pinos
Ambientes que exigem conformidade com normas sanitárias IP69K

⚠ Considere outro se precisa de:

Aplicações com exposição a temperaturas acima de 100°C
Ambientes com agentes químicos que degradam o material MPPE
Uso em sistemas com tensão nominal superior a 250V AC ou 300V DC
Raio de curvatura menor que 62 mm (10x o diâmetro do cabo)

APLICAÇÕES E USO

Ambientes úmidos e de alta higienização na indústria de alimentos e bebidas.
Sistemas automatizados onde o cabo é submetido a movimentos constantes (aceleração e torção).
Conexão de sensores e dispositivos que operam sob alta pressão de jatos d'água.

COMO ESCOLHER

Antes de comprar o Cabo de Ligação IFM EVF515 - M12 Angular, 5 metros, para Indústria Alimentícia, verifique estes pontos:

Quando selecionar o EVF515

Ideal para ambientes agressivos onde o equipamento é lavado com frequência e requer material livre de halogênio e silicone, com alta resistência mecânica a torção.

Quando buscar outra alternativa

Considere outros modelos se a aplicação necessitar de cabos blindados contra interferência eletromagnética (EMI) pesada ou se o comprimento exigido for superior a 5 metros em uma única via.

ESPECIFICAÇÕES TÉCNICAS

Ambiente e Mecânica
Material da porca	1.4404 (aço inoxidável / 316L)	Resistência à corrosão em processos de limpeza
Grau de proteção	IP65, IP67, IP68, IP69K	Nível de vedação contra sólidos e líquidos
Temperatura ambiente	-25...100 °C	Limites operacionais térmicos

Dados Elétricos
Tensão de operação	< 250 V AC / < 300 V DC	Limite de isolação elétrica
Corrente nominal	4 A	Capacidade de carga do condutor

COMPATIBILIDADE

Comunicação

• Sinais analógicos padrão

• Sinais digitais I/O

• IO-Link (compatível eletricamente)

Conexões

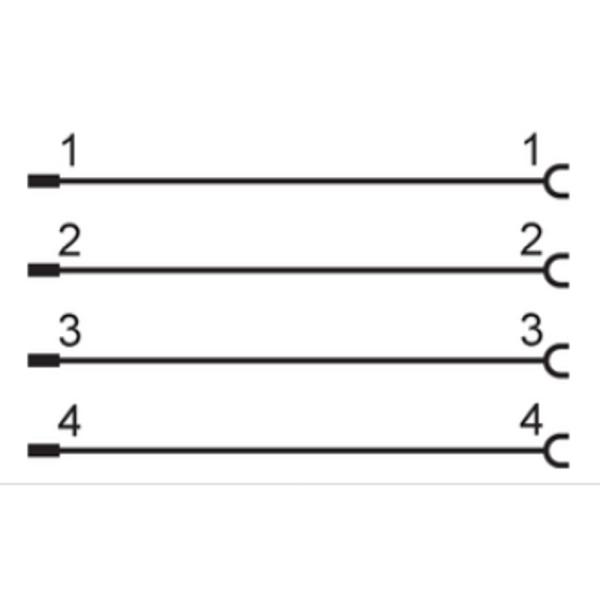

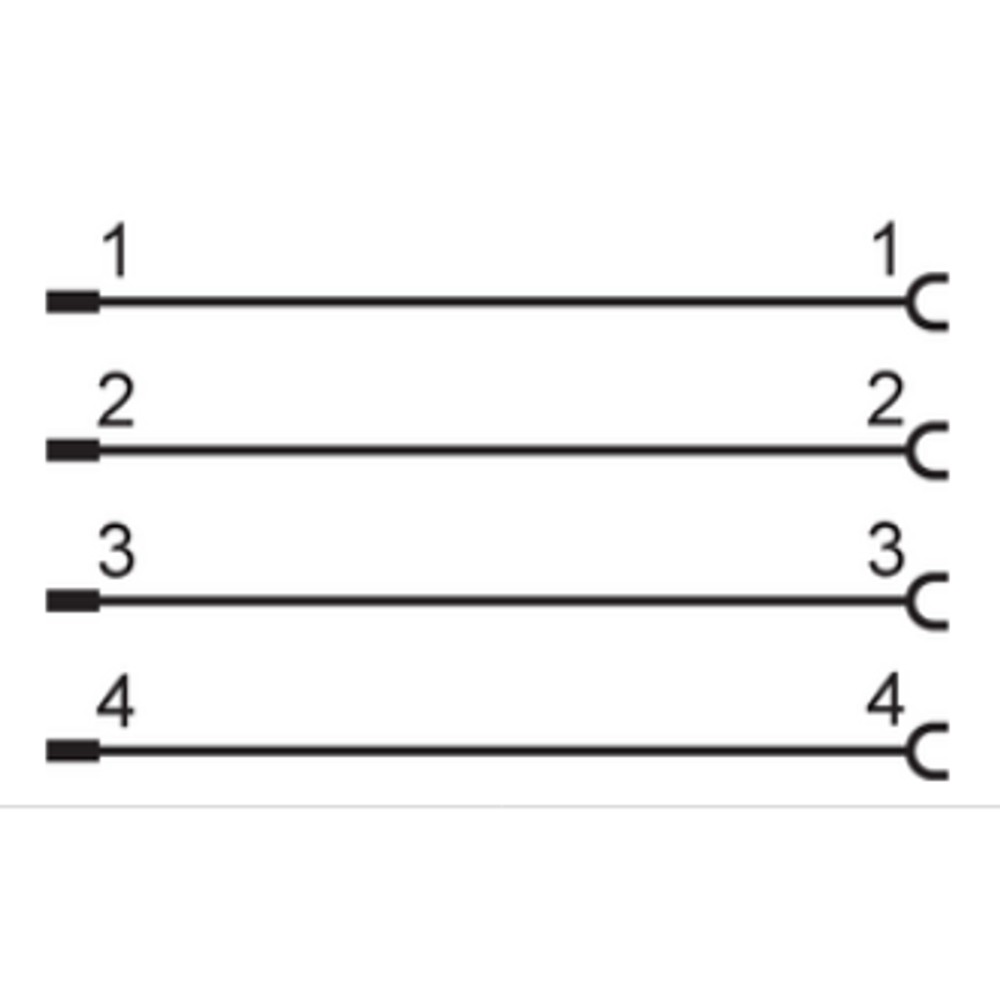

Elétrica 4 x 1,00 mm²

Processo M12 Conector angular

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Uso em ambientes de lavagem com jatos de alta pressão	✓	O produto possui certificação IP69K e corpo de material resistente (PP/EPDM).
Aplicações de robótica com alta torção constante	✓	Suporta esforço de torção de ± 180 °/m e mais de 1 milhão de ciclos de curvatura.
Ambientes com vapores de substâncias orgânicas não compatíveis	✗	A compatibilidade química do material MPPE deve ser verificada contra solventes específicos.

INSTALAÇÃO

Como instalar o Cabo de Ligação IFM EVF515 - M12 Angular, 5 metros, para Indústria Alimentícia

Desligue a energia do sistema antes de qualquer intervenção.
Limpe o local de montagem do sensor.
Verifique se o O-ring no conector M12 está posicionado corretamente.
Conecte o plugue M12 angular no soquete, garantindo o alinhamento correto dos pinos.
Aperte o parafuso de travamento com torque entre 0,6 e 1,5 Nm para assegurar a vedação IP69K.
Fixe o cabo de forma a respeitar o raio de curvatura mínimo de 10x o diâmetro (62mm).

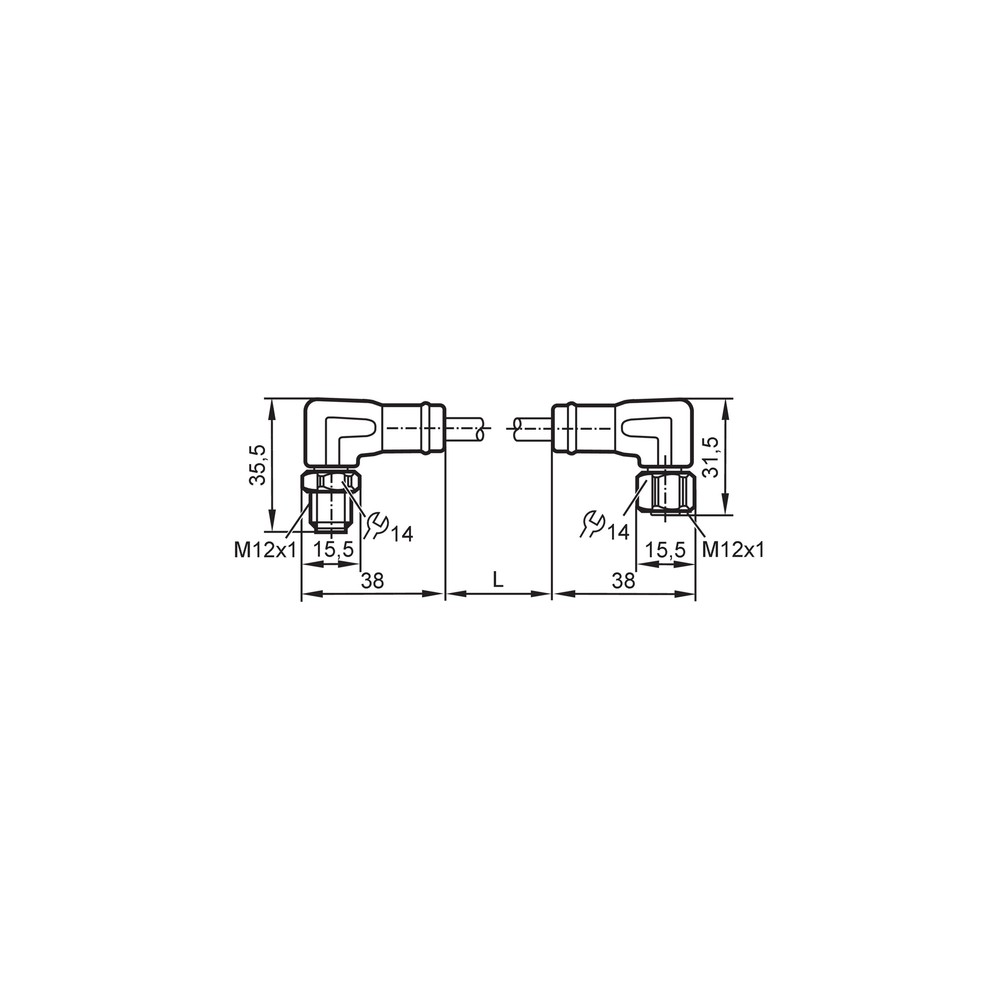

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Entrada de umidade no conector	Torque de aperto fora do especificado (0.6 a 1.5 Nm)	Verificar se o O-ring está íntegro e se o aperto não foi excessivo ou insuficiente.
Falha de comunicação ou quebra interna do condutor	Raio de curvatura inferior ao permitido (10x diâmetro)	Inspecionar o cabo visualmente em busca de dobras ou vincos acentuados.
Degradação, ressecamento ou fissuras no revestimento MPPE	Exposição a agentes químicos não compatíveis	Comparar a lista de agentes químicos do processo com a resistência do material do invólucro.
Superaquecimento do cabo ou curto-circuito	Tensão ou corrente acima do limite nominal	Medir a carga do circuito e verificar se está dentro dos limites de 4A e <250V AC.

DOCUMENTAÇÃO TÉCNICA

Folha de Dados Técnicos (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o cabo EVF515 da IFM?

O EVF515 é um cabo de ligação com conector M12 angular, projetado especificamente para ambientes da indústria alimentícia e áreas úmidas. Possui 5 metros de comprimento, contatos banhados a ouro e grau de proteção IP69K.

Quais são as especificações técnicas básicas que acompanham este modelo?

Este cabo é fornecido com 5 metros de comprimento, conector M12 angular, 4 pinos e revestimento em MPPE sem halogênio.

Existem restrições de uso para este cabo?

Este cabo não deve ser utilizado em aplicações que exijam submersão permanente ou onde a resistência química a agentes corrosivos agressivos específicos não seja compatível com o material da capa (MPPE).

Onde o cabo não pode ser aplicado?

O cabo não é adequado para aplicações com temperaturas ambientes superiores a 100°C ou exposição a substâncias químicas não compatíveis com o revestimento MPPE e vedação EPDM.

Como identificar uma falha no cabo?

Sintomas de falha incluem perda de sinal ou intermitência, geralmente causados por fadiga do condutor ou falha na vedação; verifique a integridade do conector e a continuidade do cabo.

O que verificar ao notar falhas de conexão?

Verifique se há oxidação nos contatos, cortes na isolação externa ou torque excessivo no aperto do conector, que pode comprometer a vedação IP69K.

Por que escolher este modelo para a indústria alimentícia em vez de um cabo comum?

O EVF515 é otimizado para ambientes higiênicos com contatos banhados a ouro e aço inox 316L, enquanto cabos padrão M12 comuns podem não suportar processos de lavagem e sanitização recorrentes.

Este cabo é melhor que montar o conector em um cabo solto?

O EVF515 é uma solução de cabo montado, eliminando a necessidade de crimpagem em campo e garantindo a vedação de fábrica, superior a montagens manuais.

Qual o principal cuidado na instalação?

Certifique-se de não exceder o raio de curvatura mínimo de 10 vezes o diâmetro do cabo durante a instalação para evitar danos internos à estrutura de 4x1,00 mm².

Como funciona a procedência e faturamento deste produto?

O faturamento e a logística são gerenciados diretamente pela IFM ELECTRONIC LTDA., garantindo a procedência e o suporte do fabricante.

GLOSSÁRIO TÉCNICO

IP69K

Grau de proteção que garante resistência a jatos de água de alta pressão e temperatura. (Ref.: IP 69K)

MPPE

Polifenileno Éter modificado, material de revestimento livre de halogênio. (Ref.: Material)

Conector M12

Padrão de conexão industrial de 12mm de diâmetro para sensores e atuadores. (Ref.: Conector M12)

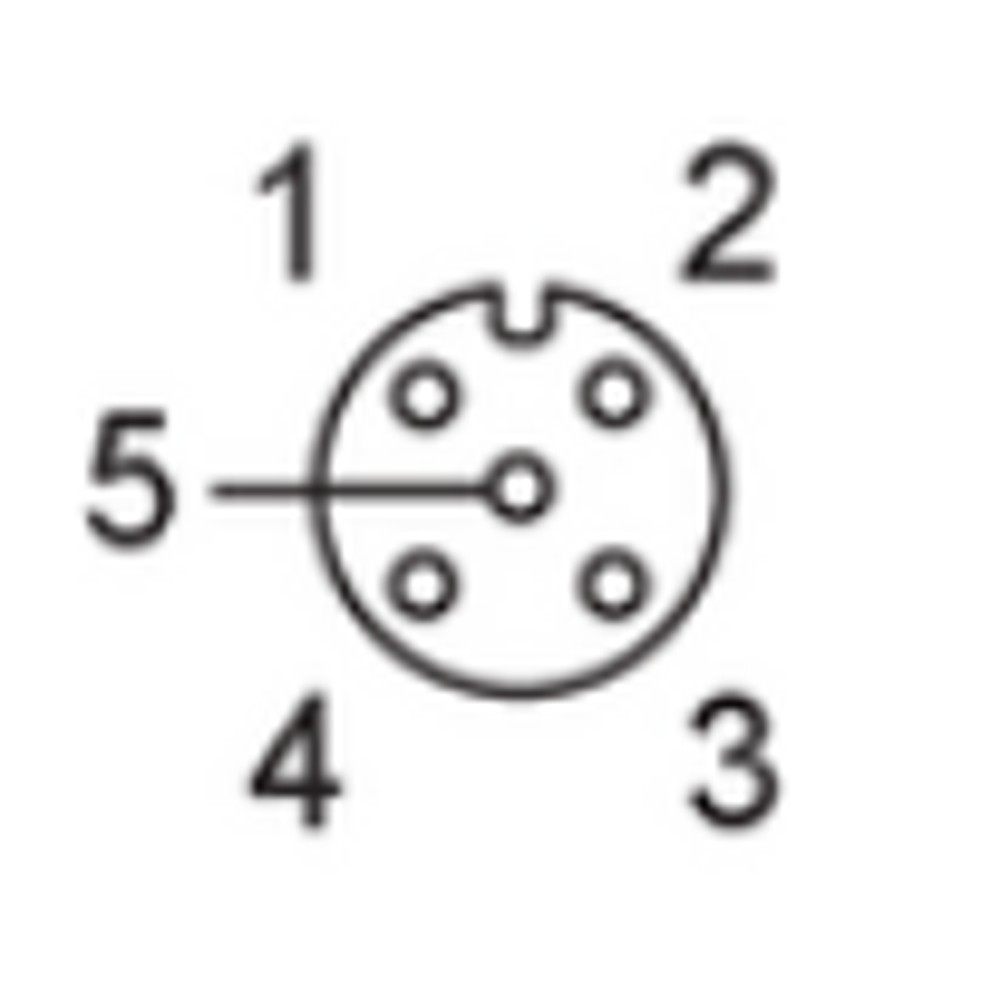

Codificação A

Padrão de codificação do conector M12 para sinais padrão e alimentação. (Ref.: Codificação)

Aço Inoxidável 1.4404

Aço inoxidável 316L, altamente resistente à corrosão em ambientes salinos ou ácidos. (Ref.: Material porca)
