Cabo de Ligação IFM EVF510 20m

Pré-visualizar: EVF510 IFM - Cabo de Ligação IFM Indústria Alimentícia 20m, IP69K, 4 Polos

EVF510 IFM - Cabo de Ligação IFM Indústria Alimentícia 20m, IP69K, 4 Polos

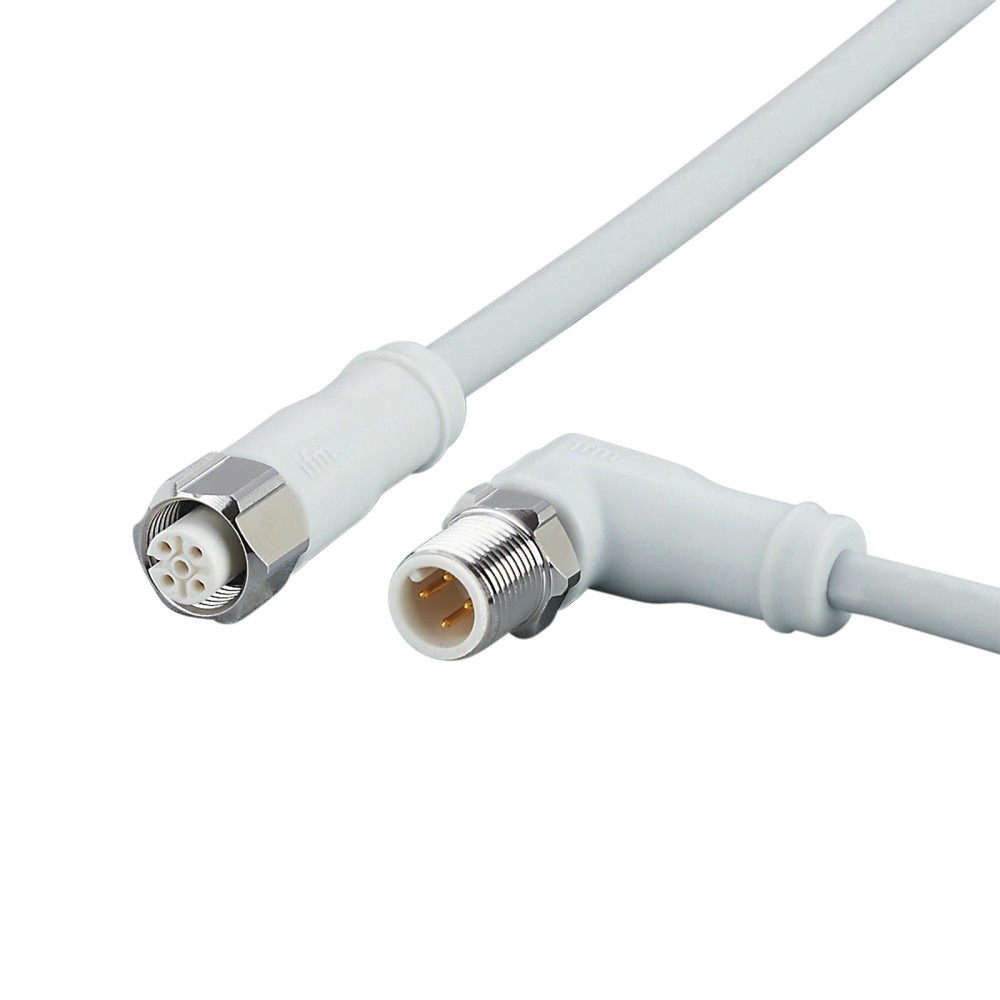

Imagem meramente ilustrativa

R$ 770,28

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVF510
EAN: 4021179307406
NCM do produto: 85444200

Destaques do Produto Comprimento 20 m...mais

Fechar menu

Saiba mais sobre: "EVF510 IFM - Cabo de Ligação IFM Indústria Alimentícia 20m, IP69K, 4 Polos"

Destaques do Produto

Comprimento

20 m

Conector

M12 A-coded, 4 polos; angular em uma extremidade e reto na outra

Tensão

< 250 V AC

Corrente total

4 A

Proteção declarada

IP65, IP67, IP68 e IP69K

Ambiente

Aplicações úmidas e higiênicas na indústria de alimentos

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de ligação IFM EVF510, 20 m, M12 A-coded, 4 polos, IP65/IP67/IP68/IP69K

O IFM EVF510 é um cabo de ligação de 20 m para conexões em áreas úmidas e higiênicas da indústria de alimentos. Possui conectores M12 A-coded de 4 polos, um angular e outro reto, e contatos banhados a ouro. O cabo é de MPPE, sem silicone e sem halogênio, com grau de proteção indicado como IP65, IP67, IP68 e IP69K.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Cabo de ligação
Comprimento	20 m
Conexões	1 x M12 angular e 1 x M12 reto; ambos A-coded, 4 polos
Tensão de operação	< 250 V AC
Corrente total admissível	4 A
Material do cabo	MPPE; cinza; Ø 6,2 mm; 4 x 1,00 mm²
Grau de proteção	IP65, IP67, IP68 e IP69K
Temperatura ambiente móvel	0...100 °C
Composição	Sem silicone e sem halogênio; contatos banhados a ouro
Peso informado	1372,2 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões com interfaces M12 A-coded de 4 polos, respeitando a disposição angular e reta das extremidades.
Instalações em áreas úmidas e higiênicas da indústria de alimentos, conforme a aplicação indicada na ficha.
Circuitos dentro dos limites informados de tensão e corrente, com verificação adicional dos requisitos do equipamento conectado.

⚠ Considere outro se precisa de:

Não selecionar se o equipamento exigir outro tipo de conector, codificação, número de polos ou orientação de conexão.
Não exceder os limites elétricos declarados para tensão e corrente.
Não usar como cabo para aplicações que exijam propriedades não declaradas na ficha, como compatibilidade com protocolo específico ou certificação não informada.

APLICAÇÕES E USO

Aplicação comprovada pela ficha: conexão de dispositivos em áreas úmidas e higiênicas da indústria de alimentos.
Aplicação possível, condicionada à validação do sistema: instalação com movimentação do cabo, respeitando os limites declarados de velocidade, aceleração, raio de curvatura e torção.
Aplicação possível, condicionada à compatibilidade do equipamento: uso em circuitos com conectores M12 A-coded de 4 polos e dentro dos limites elétricos especificados.
A ficha não identifica protocolos de comunicação, pinagem funcional nem compatibilidade com dispositivos específicos; esses pontos devem ser confirmados na documentação dos equipamentos conectados.

COMO ESCOLHER

Antes de comprar o Cabo de ligação IFM EVF510, 20 m, M12 A-coded, 4 polos, IP65/IP67/IP68/IP69K, verifique estes pontos:

Escolha o EVF510 quando

A instalação exigir 20 m de cabo, conectores M12 A-coded de 4 polos com uma extremidade angular e outra reta, e condições elétricas dentro dos limites informados.

Verifique antes da instalação

Confirme o encaixe mecânico, a codificação, a pinagem exigida pelo equipamento e os limites de corrente e tensão. A ficha não identifica protocolos nem atribuições de pinos.

Busque outra configuração quando

O equipamento requerer outra combinação de conectores, comprimento, número de polos ou codificação. A adequação deve ser confirmada pela especificação do dispositivo conectado.

ESPECIFICAÇÕES TÉCNICAS

Identificação
Fabricante	IFM	Marca indicada nos dados básicos do anúncio.
Modelo	EVF510	Código do produto.
Tipo de produto	Cabo de ligação	Classificação do item.
GTIN	4021179307406	Identificador informado no anúncio.
Part number do anúncio	EVF510	Código informado nos dados básicos do anúncio.
Part number do catálogo	VDOGH040VAP0020P04STAH040VAP	Identificador adicional presente no catálogo.
Categoria	Tecnologia de conexão	Categoria indicada no anúncio.

Aplicação
Aplicação indicada	Áreas úmidas e higiênicas na indústria de alimentos	Uso informado na descrição do catálogo.

Dados elétricos
Tensão de operação	< 250 V AC	Limite declarado nos dados básicos do anúncio.
Tensão AC máxima	250 V	Valor máximo informado no catálogo; considerar também a declaração de tensão de operação < 250 V AC.
Tensão DC máxima	300 V	Valor informado no catálogo.
Capacidade de carga total	4 A	Limite de corrente total indicado no catálogo.
Classe de proteção	II	Classificação informada no catálogo.

Conexões e condutores
Extremidade 1	1 x M12 angular; codificação A; 4 contatos dourados; corpo PP sem halogênio; bloqueio em aço inoxidável 1.4404/316L; torque máximo de aperto 0,6...1,2 Nm	Dados de conexão informados para o lado angular.
Extremidade 2	1 x M12 reto; codificação A; 4 contatos dourados; corpo PP sem halogênio; bloqueio em aço inoxidável 1.4404/316L; vedação EPDM; torque máximo de aperto 0,6...1,5 Nm	Dados de conexão informados para o lado reto.
Especificação do cabo	20 m; MPPE; sem halogênio; cinza; Ø 6,2 mm; 4 x 1,00 mm² (32 x Ø 0,2 mm)	Construção e dimensões declaradas no catálogo.
Contatos	Banhados a ouro	Material de contato declarado nos dados básicos e no catálogo.
Material do invólucro dos conectores	PP, sem halogênio	Material informado para os corpos dos conectores.
Material da porca de bloqueio	1.4404 (aço inoxidável / 316L)	Material informado para os elementos de bloqueio.
Material da vedação	EPDM	Material informado para a vedação do lado reto.

Proteção e composição
Grau de proteção	IP65, IP67, IP68 e IP69K	Classes declaradas no anúncio e no catálogo; considerar a montagem e as condições correspondentes à documentação do fabricante.
Sem silicone	Sim	Característica declarada.
Sem halogênio	Sim	Característica declarada para o cabo e corpos dos conectores.
Material do cabo	MPPE	Material declarado nos dados do produto.

Condições ambientais e movimento
Temperatura ambiente móvel	0...100 °C	Faixa indicada para a condição móvel.
Faixa de temperatura	-25...100 °C	Faixa de temperatura informada no catálogo; observar a distinção entre condição geral e condição móvel.
Temperatura de armazenamento	-25...55 °C	Faixa declarada para armazenamento.
Umidade de armazenamento	10...100 %	Faixa declarada para armazenamento.
Condições climáticas de armazenamento	1K22 / DIN 60721-3-1	Referência declarada no catálogo.
Raio de curvatura mínimo	10 x diâmetro do cabo	Valor mínimo informado; aplicar em relação ao diâmetro de 6,2 mm do cabo.
Ciclos de curvatura	> 1 milhão	Valor declarado para ciclos de curvatura.
Esforço de torção	± 180 °/m	Limite de torção informado no catálogo.
Velocidade de movimento	Máx. 3,3 m/s para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s²	Condição específica declarada para movimento.
Tolerâncias para dobras e deslocamentos	Sim	Característica indicada na descrição do catálogo.

Dados mecânicos e fornecimento
Dimensões informadas	35,5 x 15,5 x 38 mm	Dimensões registradas no catálogo; verificar o desenho dimensional para interpretação das cotas.
Peso	1372,2 g	Peso informado no catálogo.
Quantidade de embalagem	1 peça	Quantidade de embalagem informada no catálogo.

COMPATIBILIDADE

Comunicação

• A ficha não especifica protocolos de comunicação; confirme os requisitos do dispositivo conectado.

Conexões

Elétrica Conexões M12 A-coded de 4 polos; condutores 4 x 1,00 mm²; tensão de operação < 250 V AC e corrente total admissível de 4 A. A pinagem funcional não está informada na ficha.

Processo Não se aplica: é um cabo de ligação elétrica, não um componente com conexão de processo.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Dispositivo com conexão M12 A-coded de 4 polos e receptáculo compatível com a orientação dos conectores	✓	A ficha declara uma extremidade M12 angular e outra M12 reta, ambas A-coded e de 4 contatos; validar a disposição necessária no equipamento.
Circuito dentro dos limites elétricos declarados	✓	A ficha informa tensão de operação < 250 V AC e capacidade de carga total de 4 A.
Equipamento que exige outra codificação, quantidade de polos ou tipo de conexão	✗	A configuração declarada do cabo é M12 A-coded de 4 polos nas duas extremidades; uma interface diferente não corresponde à ficha.
Aplicação que depende de protocolo ou pinagem específica não documentada	✗	A ficha não declara protocolo nem atribuição dos pinos; a compatibilidade funcional precisa ser confirmada com os dados do equipamento.

INSTALAÇÃO

Como instalar o Cabo de ligação IFM EVF510, 20 m, M12 A-coded, 4 polos, IP65/IP67/IP68/IP69K

Confirme que as duas interfaces do equipamento correspondem a M12 A-coded de 4 polos e à orientação angular ou reta necessária.
Verifique a pinagem e a função de cada contato na documentação dos dispositivos; a ficha do cabo não detalha a atribuição dos pinos.
Desenergize o circuito antes de conectar e confirme que os valores de tensão e corrente permanecem dentro dos limites informados.
Posicione o cabo sem exceder o raio mínimo de curvatura de 10 vezes o diâmetro do cabo e sem impor torção acima do valor declarado.
Acople os conectores corretamente e aplique o torque máximo especificado para cada extremidade: 0,6...1,2 Nm no lado angular e 0,6...1,5 Nm no lado reto.
Após a montagem, verifique o assentamento das conexões, a continuidade elétrica e a adequação da instalação às condições de proteção requeridas.

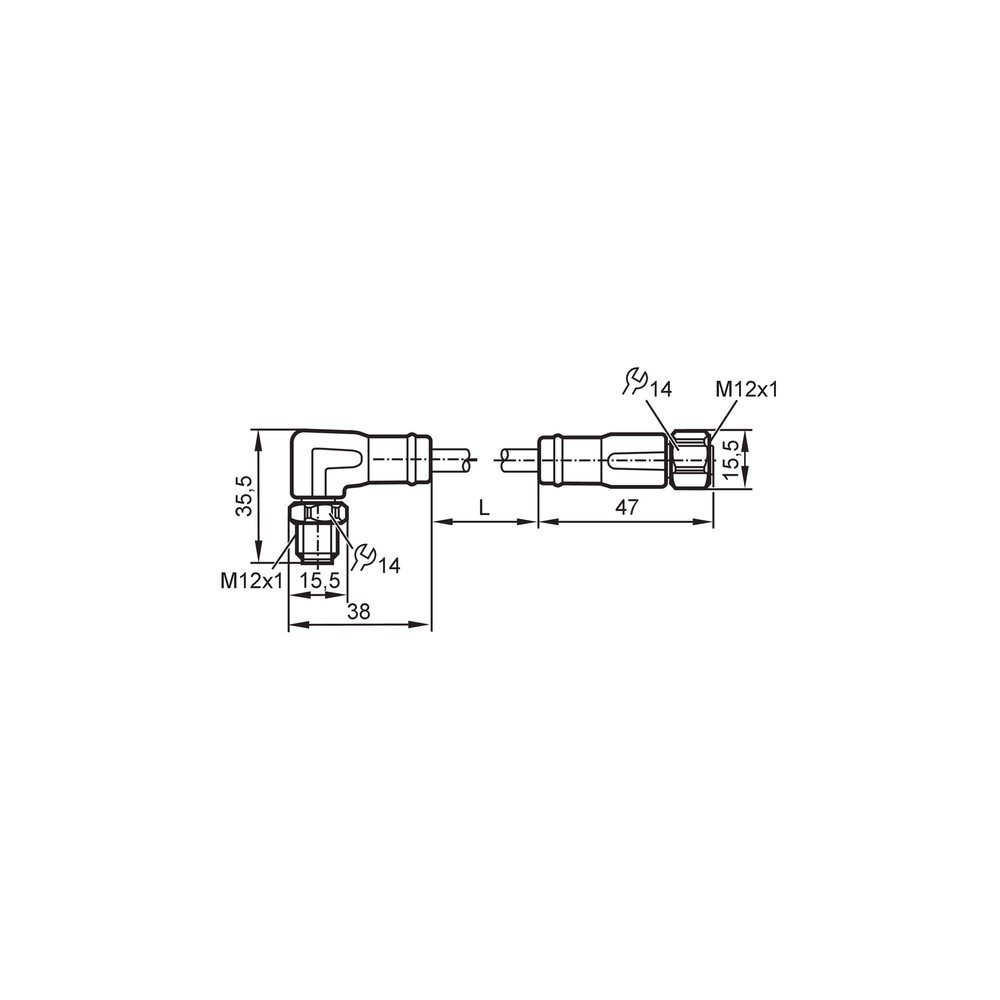

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O equipamento conectado não estabelece comunicação ou não funciona.	Possível incompatibilidade de pinagem, codificação, número de polos ou interface do dispositivo; a ficha do cabo não especifica protocolo nem atribuição dos pinos.	Compare as interfaces M12 A-coded de 4 polos e a pinagem dos equipamentos com a documentação dos fabricantes; verifique continuidade dos condutores.
Interrupções elétricas durante o movimento do cabo.	Raio de curvatura abaixo do mínimo, torção ou movimento fora das condições declaradas.	Inspecione o percurso e a flexão do cabo; confira o raio mínimo de 10 x diâmetro, o limite de torção e as condições de velocidade e aceleração.
Falha ou aquecimento no circuito conectado.	Possível operação acima da capacidade de carga total de 4 A ou dos limites de tensão declarados.	Meça a corrente e a tensão do circuito e compare com os valores máximos informados para o cabo.
Umidade ou perda de proteção na conexão montada.	Acoplamento incompleto, vedação danificada ou montagem incompatível com as condições requeridas para o grau IP.	Inspecione o assentamento dos conectores e a vedação; confirme que a montagem e as condições de uso correspondem à documentação do fabricante.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM EVF510 em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o EVF510 e para que tipo de instalação ele serve?

É um cabo de ligação IFM de 20 m destinado, conforme a ficha, a áreas úmidas e higiênicas da indústria de alimentos. Suas extremidades são M12 A-coded de 4 polos, uma angular e outra reta.

Quais conectores e características elétricas preciso conferir antes de comprar?

Confira se o equipamento aceita M12 A-coded de 4 polos e se a instalação respeita tensão de operação inferior a 250 V AC e corrente total de 4 A. A ficha não informa a pinagem funcional.

O que acompanha o produto: cabo avulso ou kit de acessórios?

O catálogo informa embalagem de 1 peça e descreve o próprio cabo com conectores nas duas extremidades. A ficha não relaciona acessórios adicionais.

Esse cabo serve para uma conexão M12 com outra codificação ou quantidade de polos?

A configuração declarada é M12 A-coded de 4 polos nas duas extremidades. Para outra codificação ou quantidade de polos, selecione uma configuração que corresponda à interface exigida.

Posso usar o EVF510 em um circuito acima de 4 A?

Não se deve exceder a capacidade de carga total de 4 A informada na ficha. Verifique a corrente real do circuito antes da instalação.

O equipamento não funciona depois de conectar o cabo; o que devo verificar?

Confira primeiro a compatibilidade M12 A-coded de 4 polos e a pinagem indicada pelo fabricante dos equipamentos. A ficha do EVF510 não especifica protocolo nem atribuição de contatos.

O sinal falha quando o cabo se movimenta; o que pode causar isso?

Uma causa possível é flexão ou torção fora dos limites declarados, ou dano aos condutores. Inspecione o percurso, o raio de curvatura e a continuidade elétrica antes de substituir o cabo.

Como escolher entre este cabo e outra versão?

Escolha o EVF510 se forem necessários 20 m, conectores M12 A-coded de 4 polos com uma extremidade angular e outra reta, e seus limites elétricos forem adequados. Se a interface, orientação ou comprimento necessários forem diferentes, compare com outra configuração.

Qual torque devo aplicar ao apertar os conectores?

A ficha informa torque máximo de 0,6...1,2 Nm no lado angular e de 0,6...1,5 Nm no lado reto. Use o valor correspondente à extremidade instalada.

O cabo pode ser instalado em movimento contínuo?

O catálogo declara mais de 1 milhão de ciclos de curvatura e condições específicas de movimento, incluindo velocidade máxima de 3,3 m/s para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s². Respeite também o raio mínimo e os demais limites da ficha.

GLOSSÁRIO TÉCNICO

M12 A-coded

Conector circular M12 com codificação A; neste cabo, cada extremidade possui 4 contatos. (Ref.: extremidades M12 A-coded, 4 polos)

Grau de proteção IP

Classificação declarada para proteção do invólucro contra ingresso de sólidos e água, conforme condições aplicáveis à montagem. (Ref.: IP65, IP67, IP68 e IP69K)

Raio de curvatura

Raio mínimo permitido para dobrar o cabo sem ultrapassar a condição indicada pelo fabricante. (Ref.: mínimo de 10 x diâmetro do cabo)

MPPE

Material indicado para o cabo na ficha do produto. (Ref.: material do cabo MPPE)

Contatos banhados a ouro

Acabamento dos contatos elétricos especificado para as conexões do cabo. (Ref.: contatos dourados nas duas extremidades)
