Cabo de Ligação IFM EVF509 10m

Pré-visualizar: EVF509 IFM - Cabo de Ligação IFM Indústria Alimentícia 10m IP69K M12

EVF509 IFM - Cabo de Ligação IFM Indústria Alimentícia 10m IP69K M12

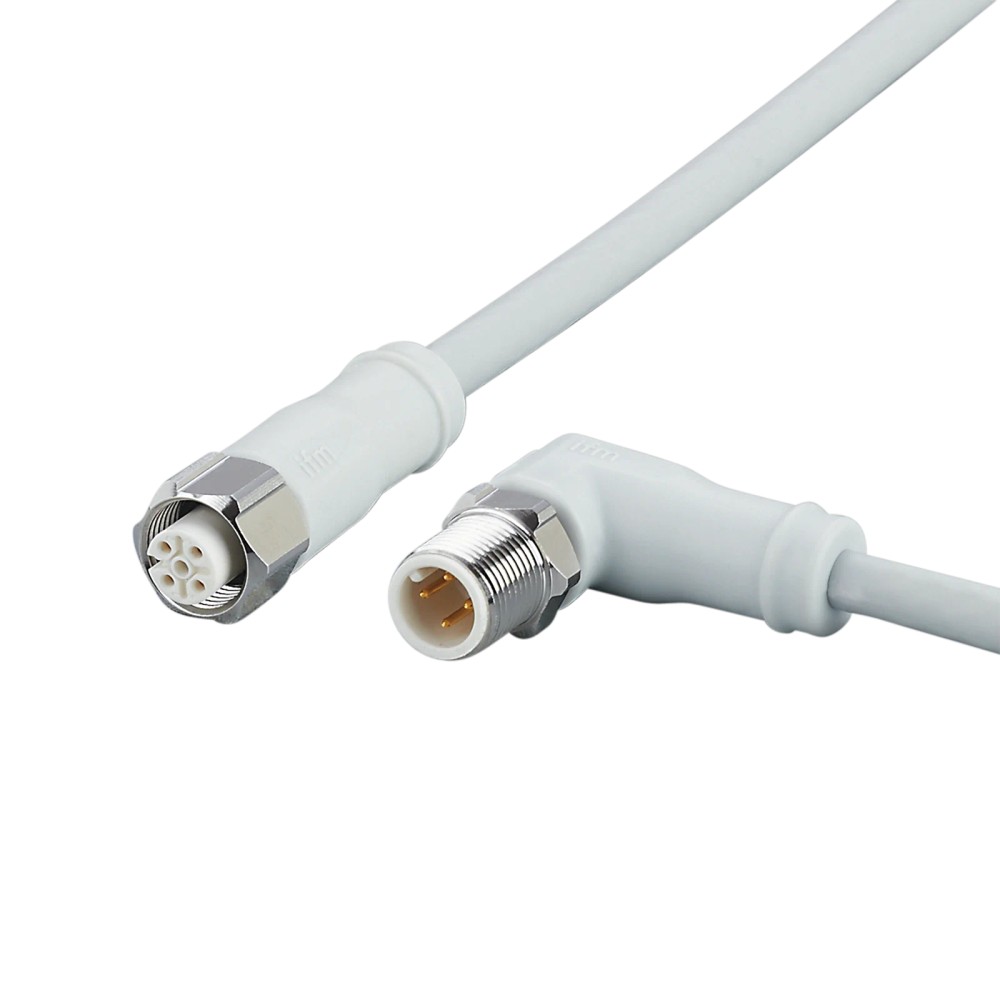

Imagem meramente ilustrativa

R$ 655,20

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVF509
EAN: 4021179307390
NCM do produto: 85444200

Destaques do Produto Comprimento 10 m...mais

Fechar menu

Saiba mais sobre: "EVF509 IFM - Cabo de Ligação IFM Indústria Alimentícia 10m IP69K M12"

Destaques do Produto

Comprimento

10 m

Conectores

M12 A-coded, 4 contatos; angular e reto

Proteção

IP65, IP67, IP68 e IP69K

Tensão

< 250 V AC

Aplicação indicada

Áreas úmidas e higiênicas na indústria de alimentos

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de ligação IFM EVF509, M12 A-coded, 10 m, IP69K

O IFM EVF509 é um cabo de ligação de 10 m para áreas úmidas e higiênicas na indústria de alimentos. Possui conectores M12 A-coded de 4 contatos, com uma extremidade angular e outra reta. O cabo tem revestimento MPPE, contatos banhados a ouro e graus de proteção IP65, IP67, IP68 e IP69K. Opera com tensão inferior a 250 V AC, conforme os dados do anúncio.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Cabo de ligação
Comprimento	10 m
Conexões	M12 A-coded, 4 contatos; uma extremidade angular e outra reta
Tensão de operação	< 250 V AC
Grau de proteção	IP65, IP67, IP68 e IP69K
Material do cabo	MPPE, sem silicone e sem halogênio
Contatos	Banhados a ouro
Corrente por contato	4 A
Faixa de temperatura	-25 a 100 °C
Diâmetro do cabo	6,2 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões em M12 A-coded de 4 contatos, quando a configuração requerida é uma extremidade angular e outra reta.
Instalações em áreas úmidas e higiênicas da indústria de alimentos, dentro dos graus de proteção informados.
Aplicações que requerem cabo de 10 m e tensão inferior a 250 V AC.

⚠ Considere outro se precisa de:

Não selecione quando a instalação exigir comprimento diferente de 10 m ou conectores com codificação, número de contatos ou geometria diferentes.
Não use além dos limites elétricos e ambientais especificados pelo fabricante; confirme a aplicação no datasheet quando as condições requeridas não estiverem informadas.

APLICAÇÕES E USO

Uso indicado pelo fabricante: conexão elétrica em áreas úmidas e higiênicas da indústria de alimentos.
Pode ser considerado em instalações que demandem deslocamento horizontal de 5 m, desde que a velocidade não exceda 3,3 m/s e a aceleração não exceda 5 m/s², conforme a condição registrada na ficha.
A ficha informa graus IP65, IP67, IP68 e IP69K; a adequação depende da montagem correta e das condições específicas de exposição previstas pelo fabricante.
A utilização em outros setores ou configurações é uma possibilidade a validar: confirme compatibilidade elétrica, pinagem, conectores e condições ambientais no datasheet.

COMO ESCOLHER

Antes de comprar o Cabo de ligação IFM EVF509, M12 A-coded, 10 m, IP69K, verifique estes pontos:

Escolha o EVF509 quando

A instalação exigir cabo de ligação de 10 m, conectores M12 A-coded de 4 contatos (angular e reto), proteção até IP69K e uso em áreas úmidas e higiênicas da indústria de alimentos.

Procure outra configuração quando

O equipamento exigir outra codificação M12, quantidade de contatos, orientação dos conectores ou comprimento. A ficha não informa compatibilidade com outras configurações; confirme os requisitos elétricos e mecânicos do dispositivo no datasheet antes de selecionar.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante	IFM	Marca informada no anúncio.
Modelo	EVF509	Código do produto.
Tipo de produto	Cabo de ligação	Categoria funcional informada.
Aplicação	Áreas úmidas e higiênicas na indústria de alimentos	Aplicação indicada na ficha do produto.
GTIN	4021179307390	Identificador comercial informado.
Part number do anúncio	EVF509	Código apresentado nos dados primários do anúncio.
Part number do catálogo	VDOGH040VAP0010P04STAH040VAP	Código registrado no conjunto de dados do catálogo.
NCM	8544.42.00	Classificação informada no conjunto de dados do catálogo.

Dados elétricos
Tensão de operação	< 250 V AC	Valor declarado nos dados primários do anúncio.
Tensão máxima AC	250 V	Limite registrado no conjunto de dados do fabricante/catalogação; observar a indicação de operação inferior a 250 V AC no anúncio.
Tensão máxima DC	300 V	Valor registrado no conjunto de dados do catálogo.
Corrente por contato	4 A	Valor informado para cada contato.
Categoria de isolação	Classe II	Classificação registrada na ficha.
Contatos	4 por conector, banhados a ouro	Configuração e acabamento dos contatos informados.

Conexões
Extremidade 1	1 x M12 angular, codificação A, 4 contatos	Configuração mecânica e elétrica informada para o lado 1.
Extremidade 2	1 x M12 reto, codificação A, 4 contatos	Configuração mecânica e elétrica informada para o lado 2.
Material do corpo dos conectores	PP, sem halogênio	Material informado para os corpos dos conectores.
Material dos elementos de bloqueio	1.4404, aço inoxidável 316L	Material informado para os elementos de bloqueio.
Torque de aperto máximo, lado angular	0,6 a 1,2 Nm	Faixa registrada para o lado 1.
Torque de aperto máximo, lado reto	0,6 a 1,5 Nm	Faixa registrada para o lado 2.
Vedação	EPDM	Material de vedação informado para o lado reto.

Cabo e construção
Comprimento	10 m	Comprimento nominal do cabo.
Revestimento	MPPE	Material indicado nos dados primários.
Especificação do cabo	MPPE, sem halogênio, cinza, Ø 6,2 mm; 4 x 1,00 mm² (32 x Ø 0,2 mm)	Construção e dimensões registradas na ficha.
Sem silicone	Sim	Característica declarada.
Sem halogênio	Sim	Característica declarada.
Raio de curvatura mínimo	10 x diâmetro do cabo	Limite mínimo informado; aplicar em relação ao diâmetro de 6,2 mm.
Peso	694 g	Valor de catálogo; o peso da variante também aparece arredondado como 0,69 kg.
Dimensões registradas	35,5 x 15,5 x 38 mm	Dimensões presentes nos dados do catálogo; verificar no desenho a que componente se referem.

Proteção e condições ambientais
Grau de proteção	IP65, IP67, IP68 e IP69K	Graus de proteção declarados para o produto; observar condições de instalação e uso do fabricante.
Faixa de temperatura	-25 a 100 °C	Faixa registrada na ficha técnica.
Temperatura ambiente móvel	0 a 100 °C	Condição específica registrada para ambiente móvel.
Temperatura de armazenamento	-25 a 55 °C	Faixa informada para armazenamento.
Umidade de armazenamento	10 a 100 %	Faixa informada para armazenamento.
Classe de armazenamento	1K22 / DIN 60721-3-1	Classificação registrada no catálogo.

Movimento e resistência mecânica
Ciclos de curvatura	> 1 milhão	Valor declarado na ficha para ciclos de curvatura.
Esforço de torção	± 180°/m	Valor registrado para torção.
Velocidade de movimento	Máx. 3,3 m/s	Condição informada para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s².

COMPATIBILIDADE

Comunicação

• Não é especificado protocolo de comunicação na ficha técnica fornecida.

Conexões

Elétrica Cabo com 4 condutores de 1,00 mm² e conectores M12 A-coded de 4 contatos, uma extremidade angular e outra reta. Corrente indicada de 4 A por contato e tensão de operação inferior a 250 V AC. Confirme a pinagem e os requisitos elétricos do equipamento conectado no datasheet.

Processo Não possui conexão de processo informada. As conexões são elétricas, do tipo M12.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamento com receptáculo M12 A-coded de 4 contatos e requisitos elétricos compatíveis	✓	A configuração informada do cabo é M12 A-coded, 4 contatos; verifique também a pinagem do dispositivo.
Instalação que exige uma extremidade angular e uma reta	✓	Essa combinação de orientações consta na ficha do produto.
Equipamento que exige conexão M12 de outra codificação ou quantidade de contatos	✗	A configuração deste cabo é A-coded e possui 4 contatos.
Circuito cuja tensão ou corrente excede os valores informados para o cabo	✗	A ficha informa tensão de operação inferior a 250 V AC e corrente de 4 A por contato.
Aplicação que requer protocolo de comunicação específico	✗	A ficha não declara protocolo; a compatibilidade funcional deve ser confirmada para os dispositivos e a pinagem envolvidos.

INSTALAÇÃO

Como instalar o Cabo de ligação IFM EVF509, M12 A-coded, 10 m, IP69K

Confirme que as duas interfaces do equipamento correspondem a M12 A-coded de 4 contatos e que a pinagem atende ao circuito.
Verifique o comprimento necessário e o percurso do cabo antes da montagem; este modelo tem 10 m.
Inspecione conectores, contatos, vedação e cabo antes de conectar; não instale componentes danificados.
Alinhe cada conector ao receptáculo correspondente e acople sem forçar ou cruzar a rosca.
Aperte respeitando a faixa indicada para cada lado: 0,6 a 1,2 Nm no angular e 0,6 a 1,5 Nm no reto.
Roteie e fixe o cabo respeitando o raio mínimo de curvatura de 10 vezes o diâmetro e as condições de movimento especificadas.

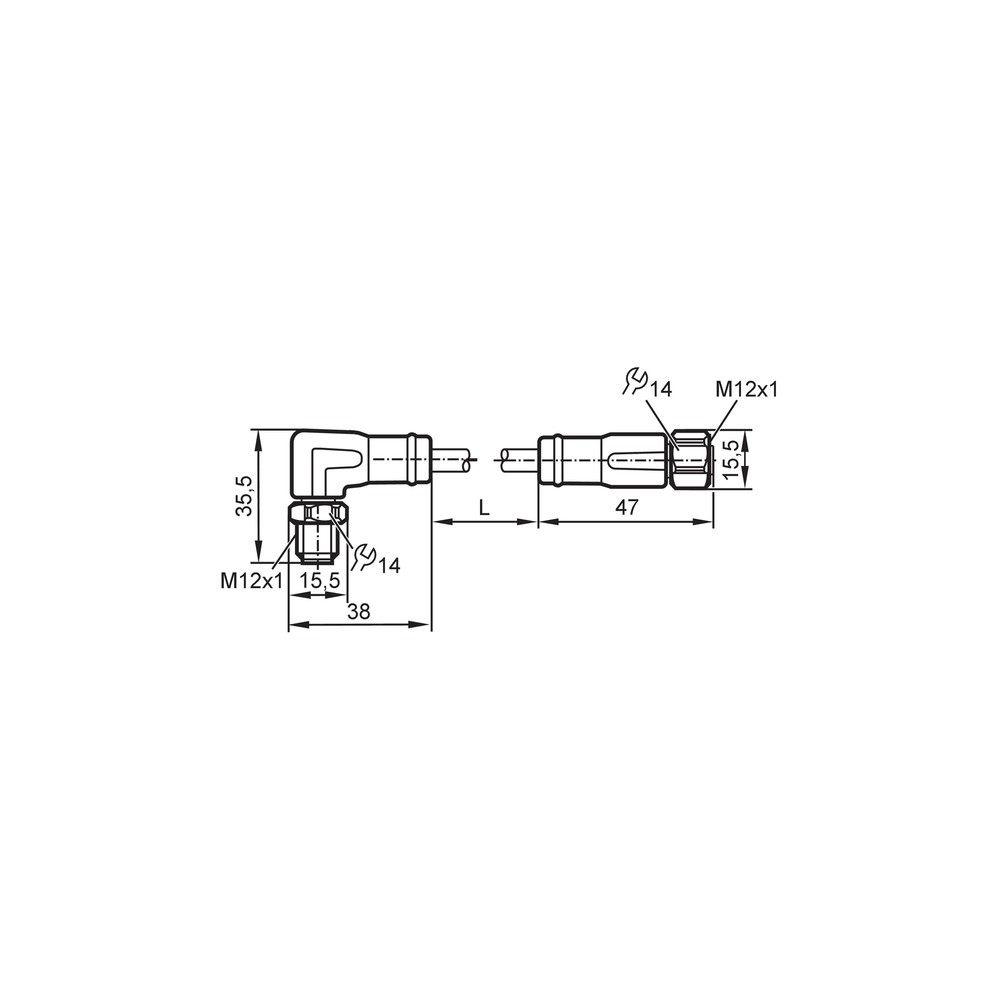

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O equipamento conectado não comunica ou não recebe sinal.	Conector incompatível, acoplamento incompleto ou pinagem não correspondente ao dispositivo.	Confirme a codificação A, os 4 contatos, o assentamento dos conectores e a pinagem indicada para os equipamentos no datasheet.
Interrupções elétricas durante o movimento do cabo.	Cabo submetido a curvatura inferior ao raio mínimo ou a condições de movimento além das especificadas.	Inspecione o trajeto e compare a curvatura com o mínimo de 10 vezes o diâmetro; confira também velocidade, percurso e aceleração aplicáveis.
Umidade ou contaminação observada na conexão.	Conector mal acoplado, vedação danificada ou condição de uso incompatível com a montagem especificada.	Verifique o acoplamento, a vedação EPDM e a integridade dos conectores; compare as condições de exposição com os graus IP declarados.
Aquecimento ou falha no circuito conectado.	Corrente ou tensão do circuito excedendo os valores indicados para o cabo.	Meça ou confira os valores do circuito e compare com 4 A por contato e os limites de tensão informados na ficha.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM EVF509 (Datasheet) Desenho em escala IFM EVF509 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM EVF509 e para que serve?

É um cabo de ligação de 10 m com conectores M12 A-coded de 4 contatos, destinado a conexões elétricas em áreas úmidas e higiênicas da indústria de alimentos.

Quais conexões e contatos vêm no cabo?

O produto tem uma extremidade M12 angular e outra M12 reta, ambas A-coded e com 4 contatos banhados a ouro. A ficha não detalha acessórios adicionais incluídos.

Este cabo serve para conectar qualquer dispositivo M12?

Não é possível afirmar compatibilidade com qualquer M12: o EVF509 é A-coded, tem 4 contatos e orientações angular e reta. Confirme também a pinagem e os requisitos elétricos do dispositivo.

Posso usar o EVF509 em um circuito acima de 4 A por contato?

A ficha informa 4 A por contato; não selecione o cabo para uma corrente superior a esse valor declarado. Verifique a corrente de cada contato no projeto.

O cabo serve para uma aplicação que exige outra codificação M12 ou outro número de contatos?

A configuração informada é M12 A-coded com 4 contatos. Para outra codificação ou quantidade de contatos, procure uma configuração correspondente.

O IP69K significa que posso usar o cabo em qualquer condição de lavagem?

Não. Embora a ficha declare IP69K, as condições específicas de instalação e exposição devem ser verificadas no datasheet e atendidas pela montagem.

O sinal falha quando o cabo se movimenta; o que devo verificar antes de trocar?

Inspecione danos, acoplamento e trajeto do cabo. Confira se a curvatura respeita o mínimo de 10 vezes o diâmetro e se o movimento permanece dentro das condições especificadas.

A conexão fica úmida; devo substituir o cabo?

Antes de substituir, verifique se os conectores estão totalmente acoplados e se a vedação EPDM está íntegra. Compare a aplicação com os graus IP declarados e consulte o datasheet se persistir.

Quando escolher este cabo em vez de outro modelo M12?

Escolha o EVF509 quando forem necessários 10 m, M12 A-coded de 4 contatos e uma extremidade angular e outra reta. Se comprimento, codificação, contatos ou orientação forem diferentes, selecione uma configuração correspondente.

Como evitar esforço excessivo durante a instalação?

Alinhe os conectores antes de acoplar, aperte dentro das faixas indicadas para cada extremidade e mantenha o raio de curvatura mínimo de 10 vezes o diâmetro do cabo.

GLOSSÁRIO TÉCNICO

Codificação A

Chaveamento mecânico da interface M12 indicado para este cabo; a compatibilidade também depende do número de contatos e da pinagem. (Ref.: conectores M12 A-coded, 4 contatos)

Grau IP

Classificação de proteção declarada para o produto contra ingresso conforme condições definidas; a ficha lista vários graus IP. (Ref.: IP65, IP67, IP68 e IP69K)

Raio de curvatura

Raio mínimo admissível para curvar o cabo sem exceder o limite especificado. (Ref.: mínimo de 10 x diâmetro do cabo)

Corrente por contato

Corrente indicada para cada contato elétrico, que deve ser considerada no dimensionamento do circuito. (Ref.: 4 A)

MPPE

Material indicado para o revestimento do cabo. (Ref.: material MPPE)
