EVF508 IFM - Cabo de Ligação IFM Indústria Alimentícia 5m M12 IP69K

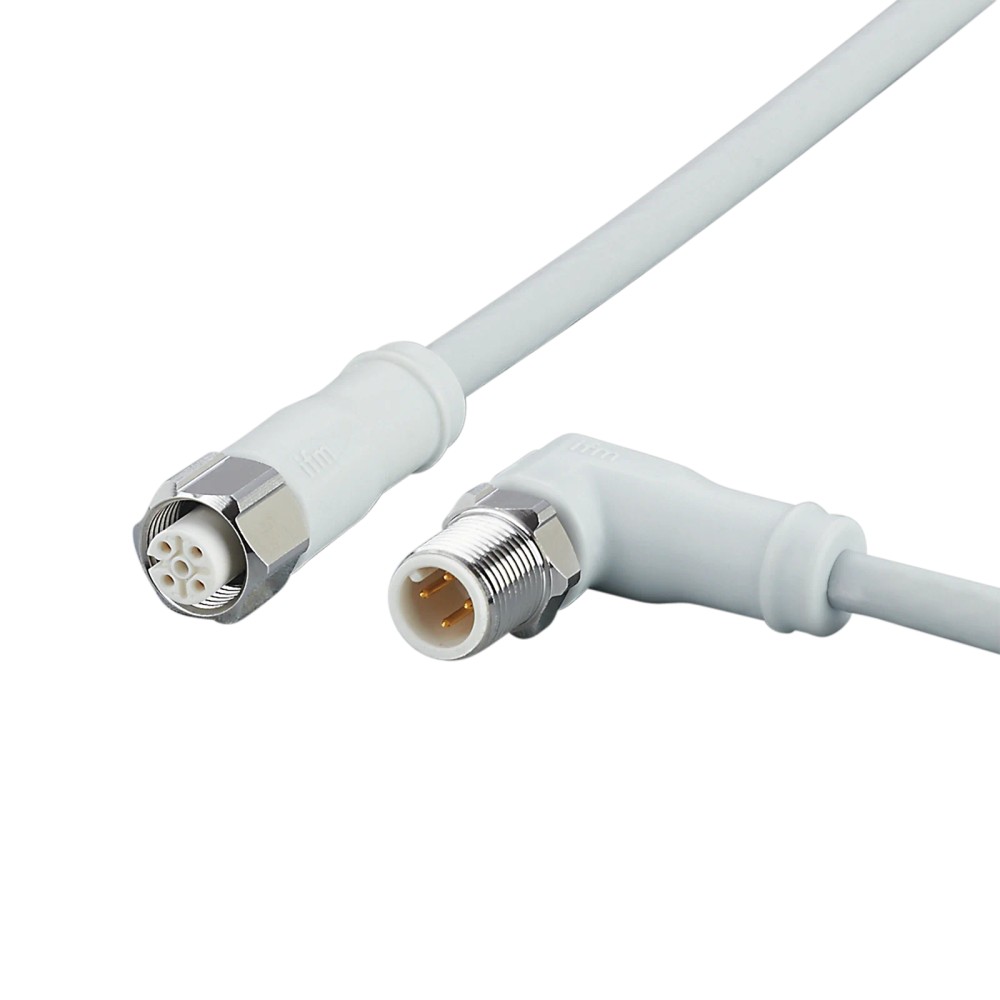

Imagem meramente ilustrativa

R$ 578,52

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVF508
EAN: 4021179307383
NCM do produto: 85444200

Destaques do Produto Comprimento 5 m...mais

Fechar menu

Saiba mais sobre: "EVF508 IFM - Cabo de Ligação IFM Indústria Alimentícia 5m M12 IP69K"

Destaques do Produto

Comprimento

5 m

Grau de Proteção

IP69K

Tipo de Conexão

M12 Angular/Reto

Material

MPPE/Aço Inox

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de Ligação IFM EVF508 para Indústria Alimentícia 5m M12

O EVF508 é um cabo de ligação industrial de 5 metros desenvolvido para ambientes higiênicos, suportando condições severas de limpeza. Ele se destaca pela construção robusta em material MPPE, contatos banhados a ouro e grau de proteção IP69K. É a escolha ideal para alimentação de módulos de campo em áreas úmidas onde a higiene e a durabilidade são críticas.

PRINCIPAIS ESPECIFICAÇÕES

SKU	EVF508
Marca	IFM
Comprimento	5 m
Grau de proteção	IP69K
Corrente	4 A
Conexão	M12
Material da Porca	Aço Inox 316L
Temperatura	-25 a 100 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Áreas úmidas e higiênicas (Indústria de Alimentos).
Aplicações que exigem ciclos de flexão (arraste de correntes).
Ambientes com necessidade de lavagem de alta pressão (IP69K).

⚠ Considere outro se precisa de:

Aplicações com tensão superior a 250V AC.
Ambientes com temperaturas contínuas acima de 100°C.
Exposição a produtos químicos incompatíveis com material MPPE e EPDM.

APLICAÇÕES E USO

Indústria alimentícia e de bebidas em áreas de processamento com lavagem intensa.
Sistemas de automação em ambientes com alta umidade e presença de agentes químicos.
Instalações móveis que requerem cabos com alta tolerância a dobras (ex: esteiras e braços robóticos simples).

COMO ESCOLHER

Antes de comprar o Cabo de Ligação IFM EVF508 para Indústria Alimentícia 5m M12, verifique estes pontos:

Quando escolher o EVF508

Utilize este cabo em ambientes que exigem conformidade com normas de higiene (IP69K) e em locais onde o cabo sofrerá movimentação constante (mais de 1 milhão de ciclos).

Quando buscar alternativas

Se a sua aplicação ocorre em ambiente seco e sem necessidade de resistência química ou de lavagem, cabos com revestimento em PVC ou PUR padrão podem ser suficientes e mais econômicos.

ESPECIFICAÇÕES TÉCNICAS

Dados Elétricos
Tensão de operação	< 250 V AC / < 300 V DC	Limite máximo de isolamento elétrico
Capacidade de carga total	4 A	Limite máximo de corrente para operação contínua

Dados Mecânicos
Comprimento	5 m	Comprimento nominal do cabo
Grau de proteção	IP 65, IP 67, IP 68, IP 69K	Resistência a penetração de contaminantes
Material da porca	1.4404 (aço inoxidável / 316L)	Material resistente a corrosão química
Material da vedação	EPDM	Elastômero para vedação hermética

Condições Ambientais e Movimentação
Temperatura ambiente	-25...100 °C	Faixa de operação para instalação fixa
Velocidade de movimento	máx. 3.3 m/s	Condição para deslocamento horizontal de 5m
Ciclos de curvatura	> 1 Mio.	Resistência à fadiga mecânica

COMPATIBILIDADE

Comunicação

• Padrão Industrial M12 (Codificação A)

Conexões

Elétrica 4 x 1,00 mm² (32 x Ø 0,2 mm)

Processo M12 Angular/Reto

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Áreas com lavagem de alta pressão (Higiênica)	✓	Possui certificação IP69K e material em aço inox 316L que resiste a agentes de limpeza.
Ambientes com temperaturas > 100°C	✗	O material de isolamento e a vedação EPDM falham acima de 100°C.
Aplicações de robótica flexível	✓	Certificado para mais de 1 milhão de ciclos de curvatura.

INSTALAÇÃO

Como instalar o Cabo de Ligação IFM EVF508 para Indústria Alimentícia 5m M12

Desligue a energia do sistema antes de iniciar a conexão.
Verifique se as roscas dos conectores M12 estão limpas e sem resíduos.
Alinhe os pinos do conector M12 angular com o soquete do dispositivo.
Rosqueie manualmente a porca de aço inoxidável até sentir o contato da vedação.
Aplique o torque final de 0,6 a 1,5 Nm utilizando a ferramenta adequada.
Certifique-se de que o cabo não está sob tensão excessiva ou raio de curvatura inferior a 62mm.

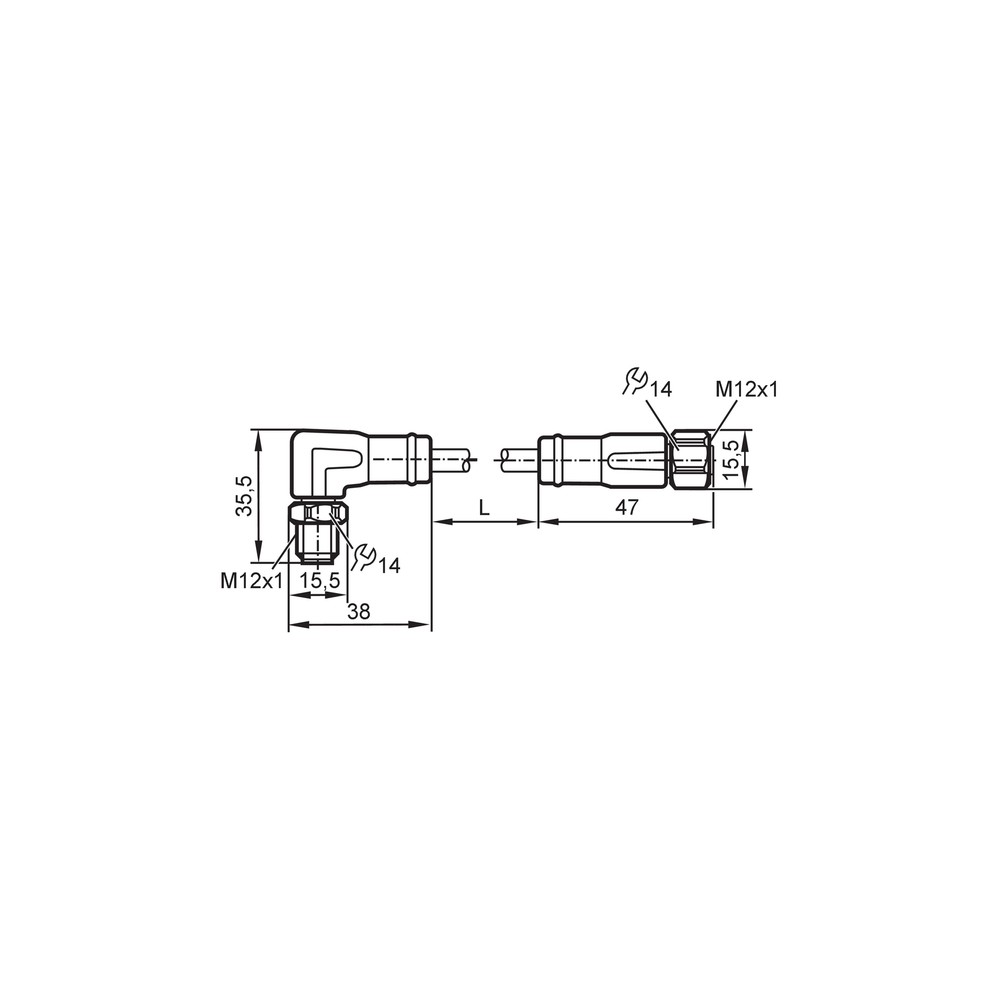

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Falha de comunicação intermitente ou penetração de umidade.	Aperto excessivo ou insuficiente da conexão M12.	Verificar se o torque aplicado está dentro da faixa de 0,6 a 1,5 Nm.
Rompimento interno dos condutores do cabo.	Raio de curvatura muito fechado durante a instalação.	Inspecionar visualmente o cabo por dobras severas; o raio mínimo deve ser 10x o diâmetro do cabo (62mm).
Deformação do invólucro de proteção ou falha na vedação EPDM.	Exposição a temperaturas acima de 100°C.	Monitorar a temperatura ambiente da aplicação para garantir que não excede o limite térmico.
Impossibilidade de conectar ou dano aos pinos banhados a ouro.	Desalinhamento da rosca no conector.	Verificar se a rosca está limpa e o conector está alinhado corretamente antes de rosquear.

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico EVF508 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o cabo de ligação EVF508?

Este é um cabo de ligação industrial projetado para áreas úmidas e higiênicas, ideal para a conexão de módulos de campo em máquinas que exigem alta resistência a processos de limpeza.

Quais são as principais características técnicas deste cabo?

Ele possui 5 metros de comprimento, conexão M12 (conector angular e soquete reto), é isento de silicone e halogênio, e conta com proteção IP69K, garantindo durabilidade em ambientes rigorosos.

Existem restrições de uso para este cabo?

Não é indicado para aplicações que excedam a corrente de carga total de 4 A ou para tensões de operação superiores a 250 V AC / 300 V DC.

O cabo pode ser usado em qualquer faixa de temperatura?

O cabo não deve ser utilizado em ambientes com temperaturas que excedam 100 °C ou abaixo de -25 °C, pois essas condições comprometem a integridade do material MPPE.

Como diagnosticar falhas de conexão com este cabo?

Se houver falha de sinal, verifique primeiro o torque de aperto (0,6 a 1,5 Nm) e se há sinais de oxidação ou danos físicos no conector e na vedação EPDM.

O que causa falhas de sinal durante a movimentação da máquina?

A causa provável de interrupções intermitentes é a fadiga do cabo por movimentação excessiva fora da especificação técnica, verifique se o raio de flexão está acima de 10x o diâmetro (62 mm).

Este cabo substitui sistemas de comunicação mais avançados?

Este produto é um cabo de conexão ponto a ponto. Para sistemas que exigem diagnóstico avançado ou configuração de dispositivos, considere os sistemas IO-Link da IFM.

Devo usar este cabo em qualquer instalação industrial?

O EVF508 é específico para ambientes de higiene rigorosa (IP69K). Em ambientes secos e industriais padrão, cabos de PVC convencionais podem ser utilizados, mas não oferecerão a mesma resistência química e térmica.

Quais cuidados tomar na instalação?

Certifique-se de não torcer o cabo durante a instalação e utilize sempre o torque de aperto recomendado pelo fabricante, variando entre 0,6 e 1,5 Nm para evitar danos à vedação.

Qual a garantia de qualidade deste componente?

A procedência é garantida pela IFM Electronic, assegurando que o produto atende às normas industriais de resistência química e mecânica especificadas.

GLOSSÁRIO TÉCNICO

IP69K

Grau de proteção contra entrada de poeira e alta pressão de água/vapor (Ref.: DIN 40050-9).

MPPE

Polifenileno éter modificado, material isolante livre de halogênio com alta resistência térmica.

Conexão M12

Padrão de interface circular com 12 mm de diâmetro para sensores e atuadores (Ref.: IEC 61076-2-101).

Sem halogênio

Material que não libera gases tóxicos ou corrosivos em caso de incêndio.

Torque de aperto

Força aplicada na porca de travamento para garantir vedação (Ref.: 0,6...1,5 Nm).
